| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO 9001, PED, ABS, DNV, BV, LR, TUV |
| رقم الموديل: | ASTM A182 F321 شفة WNRF |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالات خشبية للتصدير صالحة للإبحار، وحالات من الخشب الرقائقي، والمنصات الخشبية، وحماية الأفلام البلاس |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T / T & L / C في الأفق |
| القدرة على العرض: | 1000 طن شهريا |
| مادة: | ASTM A182 F316L الفولاذ المقاوم للصدأ | نوع شفة: | لحام الوجه المرفوع للرقبة (WNRF) |
|---|---|---|---|
| معيار: | ASME B16.5 / ASME B16.47 (خطير أ/ب) | نطاق الحجم: | 1/2 "إلى 60" |
| فئة الضغط: | فئة 150، 300، 600، 900، 1500، 2500 | النوع المواجه: | RF (وجه مرفوع) |
| عملية التصنيع: | مزورة | طلب: | النفط والغاز والبتروكيماويات ومحطات الطاقة والغاز الطبيعي المسال |
| إبراز: | ASTM A182 F321 فليانج من الفولاذ المقاوم للصدأ,فليانج WNRF ASME B16.47,الحامية الرقبة رفعت الوجه فلنج |
||

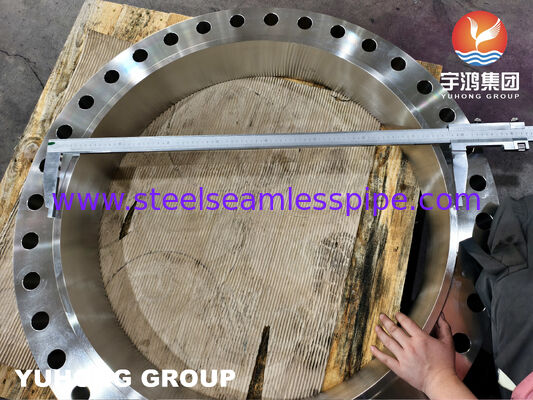

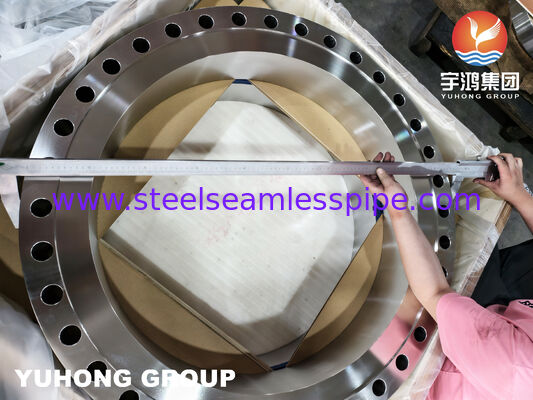

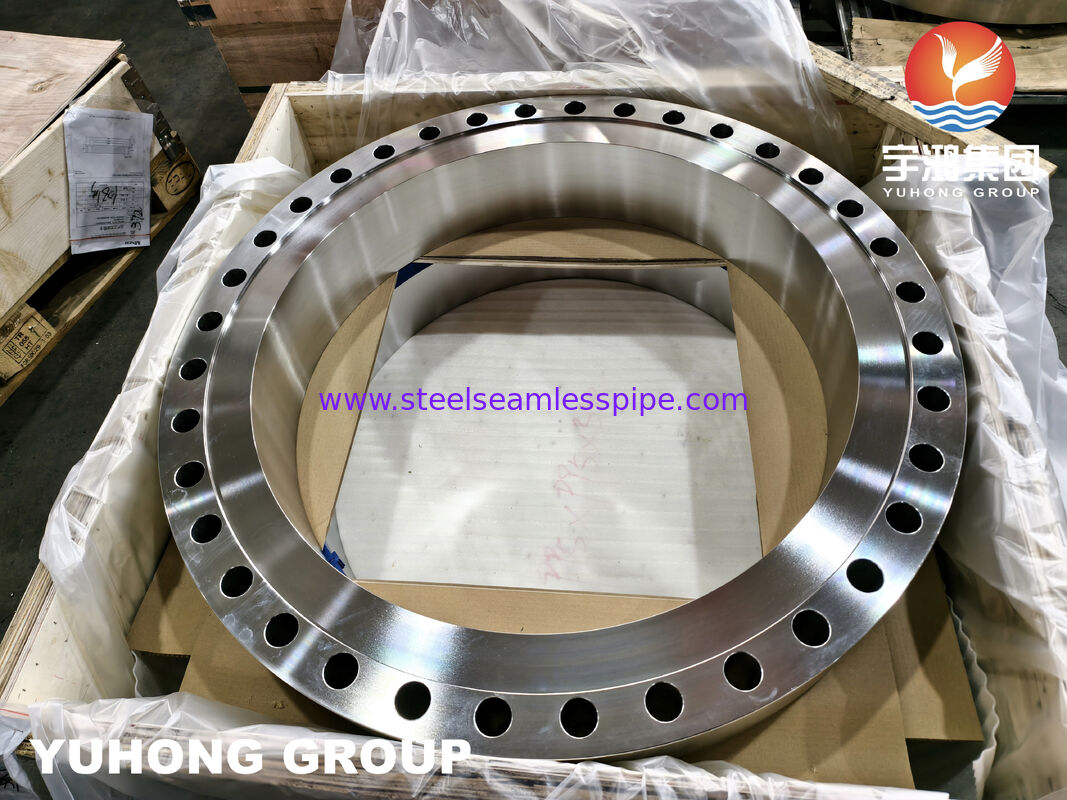

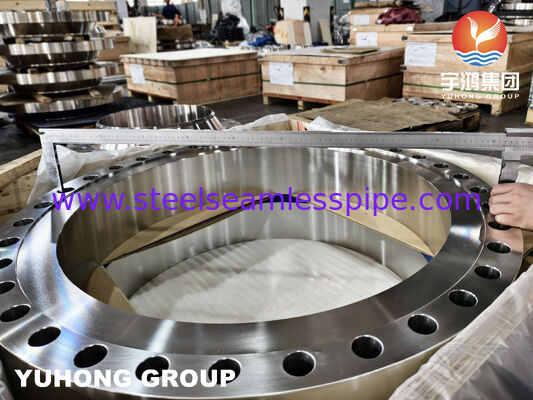

ASTM A182 F316L WNRF الشريط الصلب المقاوم للصدأ
لمحة عامة عن المنتج
طوق لحام F316L مزور من أجل أنابيب عالية مقاومة للتآكل
ASTM A182 F316L WNRF (Weld Neck Raised Face) Flange is a forged stainless steel flange manufactured for pressure piping systems requiring excellent corrosion resistance and reliable mechanical performanceتم تصنيعها وفقاً لمواصفات ASTM A182 / ASME SA182يحتوي اللفاف على تصميم محور طويل مخفف يوفر توزيعًا سلسًا للضغوط وتحسين قوة الاتصال لتطبيقات الضغط العالي والحرارة العالية.
انخفاض محتوى الكربون في F316L يقلل من خطر هطول كربيد الكروم بعد اللحام ، مما يجعله مناسبًا لأنظمة الأنابيب اللحامية المعرضة لبيئات تآكل.مع مقاومة ممتازة للوسائط التي تحتوي على الكلوريد، الأحماض وسوائل العمليات الكيميائية ، ASTM A182 F316L الرقبة الحامدة رفعت وجه الاطراف تستخدم على نطاق واسع في المعالجة الكيميائية ، البتروكيماويات ، البحرية ، البحرية والأنظمة الأنابيب الصناعية.
المواصفات التقنية
|
البند |
المواصفات |
|---|---|
|
اسم المنتج |
ASTM A182 F316L WNRF الشريط الصلب المقاوم للصدأ |
|
المعيار |
ASTM A182 / ASME SA182 |
|
درجة المواد |
F316L / UNS S31603 |
|
نوع اللحاء |
الرقبة الحامدة الوجه المرفوع (WNRF) |
|
عملية التصنيع |
مزورة |
|
تصنيف الضغط |
الفئة 150 ₹2500 |
|
نطاق الحجم |
NPS 1/2 "24" (أحجام أكبر متوفرة) |
|
النوع المواجه |
الوجه المرفوع (RF) |
|
نوع الاتصال |
لحام المؤخرة |
|
المعالجة الحرارية |
محلول مطهر |
|
التشطيب السطحي |
مُصَنَّع / إنتهاء ناعم |
|
معيار الحفر |
ASME B16.5 / ASME B16.47 |
|
الاختبار |
إدارة المعلومات، فحص الأبعاد، اختبار الضغط |
|
الشهادة |
EN 10204 3.1 MTC متاحة |
التركيب الكيميائي
|
العنصر |
المحتوى (%) |
|---|---|
|
الكربون (ج) |
≤0.030 |
|
الكروم (Cr) |
16.0180 |
|
النيكل (ني) |
10.0140 |
|
الموليبدينوم (مو) |
2.0330 |
|
المانغنيز (Mn) |
≤2.00 |
|
السيليكون (Si) |
≤1.00 |
|
الفوسفور (P) |
≤0.045 |
|
كبريت (S) |
≤0.030 |
|
الحديد (Fe) |
الرصيد |
الخصائص الميكانيكية
|
الممتلكات |
الاحتياج |
|---|---|
|
قوة الشد |
≥485 MPa |
|
قوة الغلة |
≥ 170 MPa |
|
الطول |
≥ 30% |
|
صلابة |
≤95 HRB |
خصائص المنتج
إضافة الموليبدينوم يزيد من مقاومة التآكل في الحفر والشقوق ، وخاصة في البيئات التي تحتوي على الكلوريد مثل مياه البحر ،سائل المعالجة الكيميائية وأنظمة التبريد الصناعية.
يقلل محتوى الكربون من الحساسية أثناء عمليات اللحام ، مما يجعل F316L مناسبة لتطبيقات الأنابيب اللحامية التي تتطلب مقاومة تآكل محسنة بعد التصنيع.
يوفر المحور الطويل المتجعد الانتقال التدريجي للضغوط من اللف إلى الأنابيب ، مما يقلل من تركيز الضغوط ويحسن من موثوقية الاتصال في أنظمة أنابيب الضغط.
تحسن التصنيع كثافة المواد والاتساق الميكانيكي مقارنةً بمنتجات الفلينج المصبوب ، مما يجعل الفلينج F316L المنحوت مناسبًا لتطبيقات الضغط المتطلبة.
متوفر في فئات الضغط من الفئة 150 إلى الفئة 2500 وفقا لمتطلبات المشروع.
مزايا تصميم فلانج WNRF
مناسبة لأنظمة الأنابيب عالية الضغط
توزيع أفضل للضغوط مقارنة بالشرائح المنزلقة
انخفاض الاضطرابات في اتصال الأنابيب
مناسبة لخدمة درجات الحرارة العالية
متوافق مع تثبيت لحام الأرداف
تستخدم عادة في أنابيب العملية الحرجة
الأبعاد المتاحة
|
المعلم |
النطاق |
|---|---|
|
الحجم |
NPS 1/2 "24" |
|
فئة الضغط |
150 / 300 / 600 / 900 / 1500 / 2500 |
|
مواجهة |
RF، FF، RTJ (اختياري) |
|
نوع الحفر |
قياسي / مخصص |
|
التوافق بين الجدول |
SCH 5S?? XXS |
|
تصميم مخصص |
متاحة |
التطبيقات
يتم استخدام شفرات ASTM A182 F316L WNRF على نطاق واسع في:
مصانع المعالجة الكيميائية
منشآت البتروكيماويات
خطوط أنابيب النفط والغاز
منصات البحرية
الهندسة البحرية
معدات الصيدلة
أنظمة معالجة الأغذية
محطات تحلية المياه
توليد الطاقة
مرافق معالجة المياه
أنابيب العمليات الصناعية
التفتيش والاختبار
تحديد المواد الإيجابي (PMI)
تحليل التكوين الكيميائي
اختبار الخصائص الميكانيكية
فحص الأبعاد
التفتيش البصري
التفتيش النهائي للسطح
اختبار بالموجات فوق الصوتية
اختبار الاختراق السائل
فحص الطرف الثالث
لماذا تختار YUHONG F316L WNRF Flanges
تصنيع وفقًا لـ ASTM A182 / ASME SA182
بناء من الفولاذ المقاوم للصدأ F316L
مناسبة للبيئات السامة والتي تحتوي على الكلوريد
متوفرة في فئات ضغط متعددة وأبعاد
الوثائق المتوفرة للمشروع المشترك والفحص
الحلول المخصصة للشفرات المدعومة للمشاريع الصناعية
الأسئلة الشائعة
طرف ASTM A182 F316L WNRF عبارة عن طرف صلب من الفولاذ المقاوم للصدأ محفوفة بعنق لحام مرتفع المصنوع لنظم أنابيب الضغط التي تتطلب مقاومة التآكل والقوة الميكانيكية.
يحتوي F316L على محتوى أقل من الكربون من F316 ، مما يقلل من خطر الحساسية بعد اللحام ويحسن مقاومة التآكل في التطبيقات اللحامية.
توفر شرائح رقبة اللحام توزيعًا أفضل للضغوط وتفضل في أنظمة الأنابيب عالية الضغط وارتفاع درجة الحرارة والحرجة.
تتوفر شرائح F316L WNRF عادةً في الفئات 150 و 300 و 600 و 900 و 1500 و 2500.
نعم، يمكن توفير أحجام مخصصة، وأنماط الحفر، وأنواع مواجهة ومتطلبات خاصة وفقا لمواصفات المشروع.
