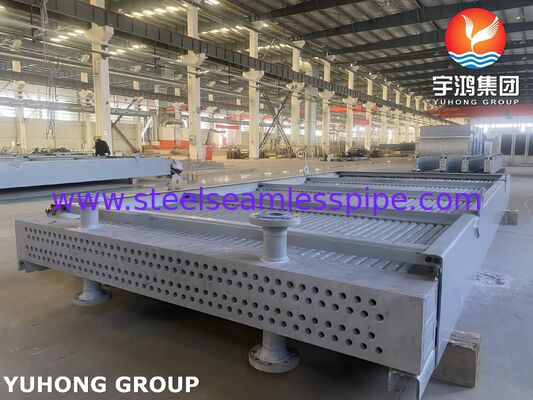

API 661 مشروع محفز ASTM A214 أنبوب ألومنيوم فين هواء بارد لمصافي النفط والغاز

API 661 مبرد الهواء الأنبوبي ذو الزعانف المصنوعة من الألومنيوم ASTM A214للنفط والغاز

مصفاة

تم تصميمها بدقة وفقًا لـأبي 661وASME القسم الثامن، شعبة. 1المعايير، وهذا الثقيلةمبرد الهواءتم تصميمه خصيصًا كبديل متطابق وقابل للتبديل بالكامل لدائرة تبريد زيت التشحيم للتوربين 390 (العلامة: 390EA04). تعمل تحتمشروع مبرد الهواء المستحثالتكوين، وهذا الصناعيةمبرد الهواءيتعامل مع التبريد الحراري الموثوق به لسوائل التشحيم عند ضغط تصميمي يبلغ 15 بار ودرجة حرارة 100 درجة مئوية، مما يضمن الأداء الأمثلمبرد الهواءالسلامة التشغيلية لمصافي النفط ومنشآت معالجة البتروكيماويات.

• حزمة أنبوب تبريد الهواء الأساسية:
  • أنابيب تبريد الهواء:180 قطعة بقطر 38.1 ملم (1-1/2 بوصة)أستم A214فولاذ كربوني ملحوم بمقاومة دقيقةمبرد الهواءأنابيب.تم تصميمه بدقة باستخدام أنابيب مبادل حراري دقيقة لضمان سلامة تحمل الضغط العالي، وتجنب الأنابيب الصناعية التجارية.
  • زعانف الألمنيوم لتبريد الهواء:433 زعانف لكل متر بسمك 0.016 بوصة، مما يوفر كثافة كبيرةمبرد الهواءمنطقة التبديد الحراري.
• رأس مبرد الهواء وتجميع المشعب:
  • ورقة أنبوب تبريد الهواء:قوة عاليةأستم A516 غرام. 60لوحة من الصلب الكربوني لمبرد الهواءالبناء، تشكيله الدقة.
  • الشفاه تبريد الهواء:حواف برقبة ملحومة RF مقاس 8 بوصات 150 تتوافق معأستم A105لمبرد الهواءمدخل / مخرج وصلات الأنابيب العملية.
  • سدادات مبرد الهواء:غاليأستم A105سدادات لولبية مدببة متينةالحديد الناعمجوانات موثوقةمبرد الهواءوصول التفتيش.

• توسيع أنبوب تبريد الهواء الميكانيكي الدقيق:تخضع جميع الأنابيب الـ 180 ASTM A214 لعملية توسيع ميكانيكية خاضعة للرقابة (الفطريات) داخل ورقة أنبوب ASTM A516 Gr.60 لإنشاء قوة عالية ومقاومة للتسربمبرد الهواءالمفصل قادر على مقاومة إجهاد الدورة الحرارية الشديدة.
• ربط زعانف تبريد الهواء الصلبة:تقنية الزعانف المتخصصة تحقق غلافًا محكمًازعانف الألومنيومعلى الفولاذمبرد الهواءأنابيب. يحافظ هذا على الصلابة الهيكلية عند درجة دقة تبلغ 433 زعانف/م، مما يوفر حماية مثاليةمبرد الهواءكفاءة التلامس الحراري ومنع التدهور في البيئات الصحراوية القاسية.
• هندسة مبرد الهواء المتقدمة متعددة الممرات:تم تكوينه مع أ12-تمرير تخطيط التقسيم الداخليباستخدام حواجز على شكل لتعظيم سرعة السوائل، وتعزيزمبرد الهواءمعاملات نقل الحرارة، ومنع ركود النفط.
• عمليات اللحام المؤهلة لمبرد الهواء:بناء الرأس، وصلات فوهة كاملة الاختراق، ولحام التقسيم لهذا الغرضمبرد الهواءيتم تنفيذها بواسطة عمال لحام مؤهلين من ASME، مع الالتزام الصارم بالموافقات المعتمدةWPS وPQRالبروتوكولات.

• اختبار غير مدمر بنسبة 100% (NDT) لمبرد الهواء:وفقا لمبرد الهواءخطة التفتيش، الاختبار الشعاعي الكامل (ر.ت) ، الاختبار البصري (VT)، واختبار تغلغل الصبغة (حزب العمال) يتم تنفيذها على الحرجةمبرد الهواءاللحامات الاحتفاظ بالضغط.
• الاختبار الهيدروستاتيكي لمبرد الهواء الإلزامي:كل مجمعةمبرد الهواءيجب أن تجتاز الحزمة اختبارًا مائيًا صارمًا في ورشة العمل وفقًا لرمز ASME (ضغط تصميم من 1.3x إلى 1.5x، حتى22.94 بار / 326.33 رطل لكل بوصة مربعة) لضمان الهيكليةمبرد الهواءنزاهة.
• حزمة الوثائق الشاملة لمبرد الهواء:التسليم يشمل كاملمبرد الهواءملف الجودة الذي يتضمن تقارير اختبار المواد (استعراضات منتصف المدة / شهادة دي فيريري)، وسجلات فحص WPS/PQR المعتمدة، وسجلات فحص NDT، وشهادات الاختبار المائي الموقعة من وكالة التفتيش المعتمدة.

• الامتثال الجمركي للسوق الجزائري ومبردات الهواء:يتمتع بخبرة كاملة في مطابقة متطلبات التوثيق الصارمة للمشغلين الرئيسيين في شمال إفريقيا مثلسوناطراكلمبرد الهواءالواردات. يتم تنظيم جميع فواتير الشحن وقوائم التعبئة وشهادات المطابقة لدعم السلاسةالنموذج مالتتبع، وشروط خطاب الاعتماد المصرفي، ومبرد الهواءالتخليص الجمركي.
• التعبئة المتخصصة لمبرد الهواء للخدمة الشاقة:الاستبدالمبرد الهواءتتم معالجة المكونات بحماية داخلية وخارجية ضد التآكل ويتم تسليمها مجمعة بالكامل. وهي محاطة بصناديق خشبية قوية ومقواة بالفولاذ صالحة للإبحار ومصممة وفقًا لـمعايير التعبئة SOG، منع أيمبرد الهواءتشوه الزعانف أثناء الشحن البحري وعبور الشاحنات الصحراوية إلى الحقول النائية مثل حاسي مسعود أو بئر الرباع (BRN).
• الالتزام الصارم بالجدول الزمني:تم تحسين الخدمات اللوجستية والتصنيع لضمان التسليم الآمن للمنتجمبرد الهواءفي الموقع ضمن الموعد النهائي التعاقدي الضيق ل6 أشهر.
