| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Yuhong |
| إصدار الشهادات: | ASME, API, AES, GOST, EAC |
| رقم الموديل: | مبرد الهواء |
| الحد الأدنى لكمية: | 1 مجموعة. |
|---|---|
| الأسعار: | 1 - 1000000 USD |

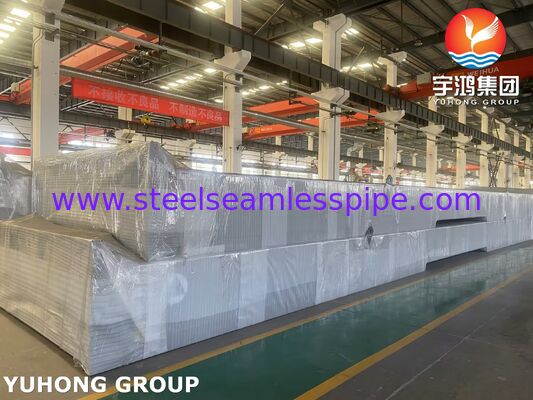

| تفاصيل التغليف: | البليت |
| وقت التسليم: | 45 - 150 يومًا |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 50 مجموعة. كل شهر |
يو هونغ مجموعة الشركة المحدودة توفر معدات معالجة الهيدروكربون معتمدة مع ASME U-طابع. مجموعة منتجاتنا تشمل:
المبرد الهوائي هو نوع من مبادلات الحرارة التي تبرد تدفقات العملية الساخنة باستخدام الهواء المحيطي ، دون الحاجة إلى الماء.

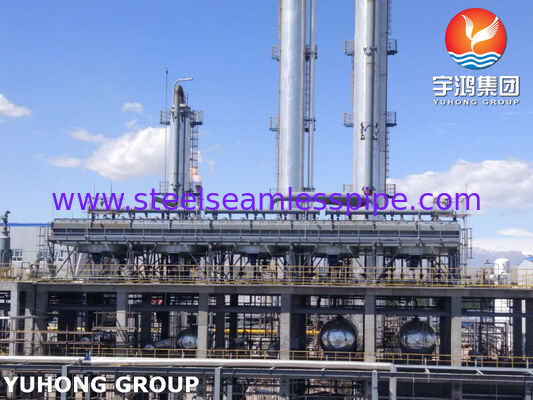

التطبيقات النموذجية (وحدات المعالجة التكرير والبتروكيماويات):

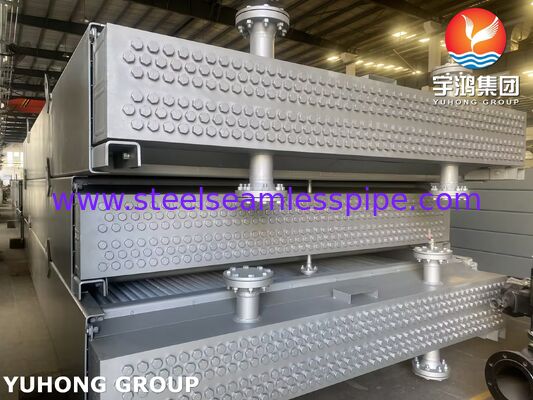

| مكون | النوع / نسخة التصميم | المواد بما يتفق مع معايير ASTM / ASME |
|---|---|---|
| أنابيب عارية | ASTM A179 / A106 Gr.B / A213 TP304/316/321 / Duplex 2205 / Monel 400 / Inconel 625 | ASME SA179 (صلب الكربون) ، SA213 TP304/316L (الصلب المقاوم للصدأ) ، SA789 UNS S31803 (الصلب المزدوج) |
| نوع الزعانف | من نوع G، من نوع L، من نوع LL، من نوع KL، مطرود | الصف الألومنيوم 1050/1060 (القياسية) ، الفولاذ المقاوم للصدأ 304/316L (على الطلب) |
| العناوين | نوع القابس، نوع لوحة الغطاء القابلة للإزالة، نوع المجموعة | ASTM A516 Gr.60 / Gr.70 (مصنوع أو مطاط) ، ASTM A350 LF2 (خدمة درجة حرارة منخفضة) |
| فوهات | طوابق، لحام، لحام خلفي | ASTM A105 (فولاذ الكربون) ، ASTM A182 F304/316/321 (فولاذ غير المقاوم للصدأ) ، ASME B16.5 |

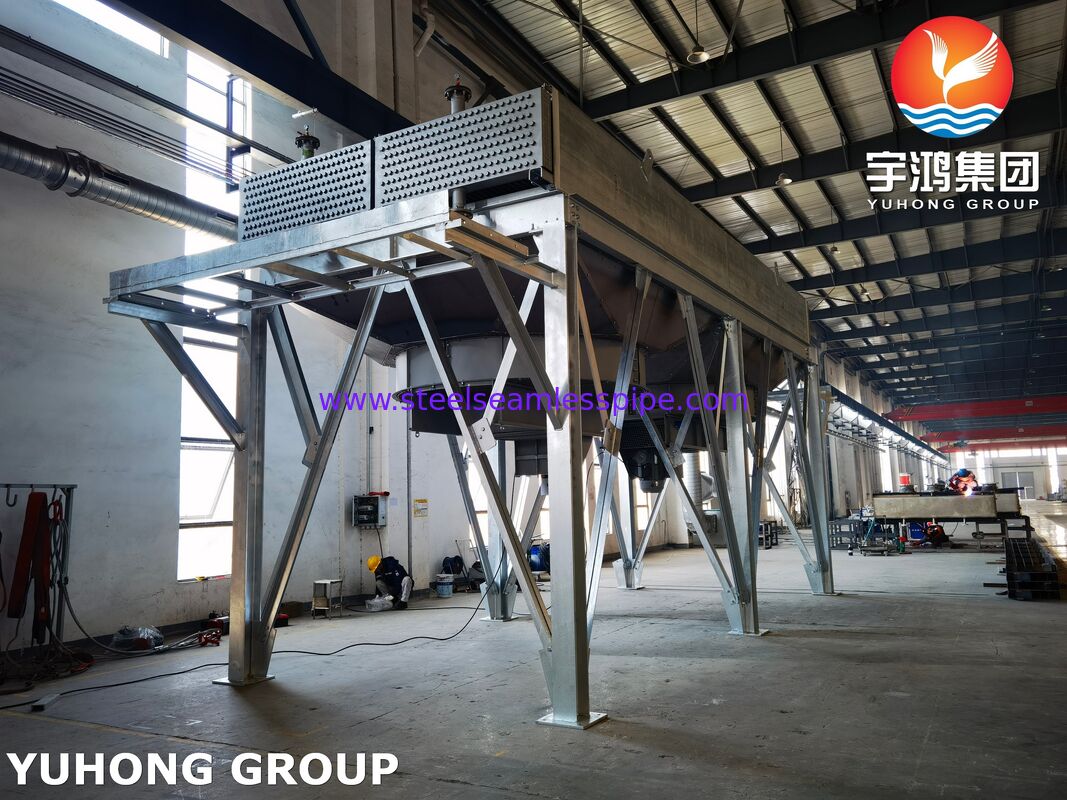

| هيكل الدعم | البناء المطاوئ من الفولاذ مع طبقة مضادة للتآكل | ASTM A36 / A572 Gr.50، مغلفة أو معدة بالبوكسي |
| المعجبين | مروحة محورية، قطرها 1.510 م، ومدى الشفرة متغير | شفرات الألومنيوم المركبة، محور الألومنيوم المصبوب |
| السائقين | المحركات الكهربائية / المحركات الهيدروليكية / توربينات البخار | النوع الرأسي أو الأفقي حسب متطلبات العميل |
| مادة الاختبار | المعيار / المتطلبات | المعلمات |
|---|---|---|
| الاختبار الهيدروستاتي | أيه إس إم إي (ASME Sec. VIII Div. 1) ، UG-99 | الضغط: 1.3 × ضغط التصميم × (الضغط عند 20 درجة مئوية / الضغط عند درجة الحرارة المصممة). وقت الإحتفاظ: 30 دقيقة على الأقل |
| اختبار التسرب | إيه بي آي 661 (اختبار هوائي) | الهواء أو النيتروجين عند الضغط المصمم أو 1.1 مرة ضغط التشغيل (حلول الصابون / كاشف تسرب الهيليوم) |
| NDE لحوائط الرؤوس | RT (الاختبار الإشعاعي) / UT (الاختبار بالموجات فوق الصوتية) | بالنسبة لألواح الأنابيب ومفاصل الألواح الأنابيب إلى الأنابيب: 100٪ MT / PT وفقًا للقسم V من ASME |
| تقارير اختبار المواد (MTR) | EN 10204 3.1 | شهادات الطرف الثالث للأنابيب والصفائح والصناعات الصناعية |
| اختبارات قبول المعجبين | API 661 (الاهتزاز والقوة الصوتية) | يجب أن يتوافق مستوى الضوضاء ومدى الاهتزاز مع تقرير التصميم. |
السحب القسري(مروحة مثبتة في الأسفل): يتم الضغط على الهواء من خلال حزمة الأنابيب. المزايا: سهولة الوصول إلى المروحة للصيانة. العيوب: قد تحدث إعادة دوران الهواء الساخن.
السحب المحفز(مروحة مثبتة في الجزء العلوي): يتم استقطاب الهواء من خلال حزمة الأنابيب. المزايا: توزيع تدفق الهواء أكثر تكافؤًا عبر القسم العرضي للحزمة وتفريغ أفضل للهواء الساخن.العيوب: المروحة تعمل في درجات حرارة هواء أعلى، مما يتطلب مواد مقاومة للحرارة.
وفقًا لمعيار NACE MR0175 / ISO 15156 ، للمعدات المعرضة للخدمة الحمضية (الضغط الجزئي لـ H2S ≥ 0.05 psi مع وجود الماء الحر) ، مواد الأنابيب ،يجب أن تكون الرؤوس وأوراق الأنابيب مقاومة للكبريت (SSCC) والكرب الهيدروجيني (HIC)هذا أمر حاسم لمبردات هواء نفايات المفاعل (REAC) في وحدات معالجة المياه. توفر مجموعة يوهونغ الوثائق التي تشهد اختبارات HIC التي أجريت وفقًا لـ ASTM G39 / NACE TM0284.
بالنسبة للمناطق الممطرة والثلجية (المناخ البحري، الشرق الأقصى، غرب سيبيريا) ، يوصى بأجنحة من النوع L مع الحماية الكهربائية أو الأجنحة المكبدة.تغطي الزعانف المكبلة أنبوب القاعدة بالكامل بالألومنيوم وتمنع التآكل في جذر الزعانفالزعانف من النوع G هي خيار فعال من حيث التكلفة للمناطق الصحراوية الجافة.
لم يحدد API 661 معدل تآكل ثابت. يجب على العميل تحديده بناءً على تآكل وسائط العملية. للمرجعية: معدل تآكل 3.0 ملم مطلوبة للجريانات في وحدات تقطير الخام مع محتوى الكلوريد أكثر من 50 جزء في المئةبالنسبة للوسائط غير السامة ، فإن الإعفاء القياسي هو 1.5 مم (1/16 بوصة).تقوم مجموعة يوهونغ بإجراء حسابات سمك الجدار وفقًا لمعايير ASME بناءً على معدل التآكل المحدد من العميل.
يوصى بتثبيت أجهزة استشعار درجة الحرارة في مدخل وخارج الوحدة. انخفاض بنسبة 20٪ أو أكثر في معامل نقل الحرارة يشير إلى التلوث على الأسطح الخارجية للصفف.يمكن تنظيفها عن طريق غسل المياه بضغط عالي (حتى 50 بار) بمطهرات خاصةالتنظيف بالبخار أو الفرشاة الميكانيكية.
البريد الإلكتروني: vladimir@steelseamlesspipe.com
ASME U-Stamp، API 661 / ISO 13706، NACE MR0175 / ISO 15156. نحن نقدم تصميم دورة كاملة والتصنيع مصممة خصيصا لخط العملية الخاصة بك.الرجاء إرسال طلبات المواصفات والاستفسارات عن العروض التجارية عن طريق البريد الإلكتروني.
