| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | Yuhong |
| إصدار الشهادات: | U Stamp |
| رقم الموديل: | API661 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة الحديد |
| وقت التسليم: | 45-150 يوم |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 1000 طن/شهر |
| جودة: | جودة عالية ، تعمل بشكل جيد. | تصاعد: | مروحة سقف |
|---|---|---|---|
| جزء: | لائحة ، حزمة ، هيكل ، مروحة | نوع الفلتر: | الفلتر العادي |
| فئة: | مجموعات غرفة المعيشة | حجم الكرتون: | 540*435*1100 مللي متر |
| سعر العينة: | اعتمادا على المنتجات | طلب: | غرفة التخزين البارد |
| معيار تبريد الهواء: | API 661 ، Asme Sec VIII Div-1 | طريقة التهوية: | مسودة قسرية مسودة مستحثة |
| إبراز: | مبادلة حرارة مبردة بالهواء,مبادلة حرارة مصفاة النفط,oil refinery heat exchanger |
||

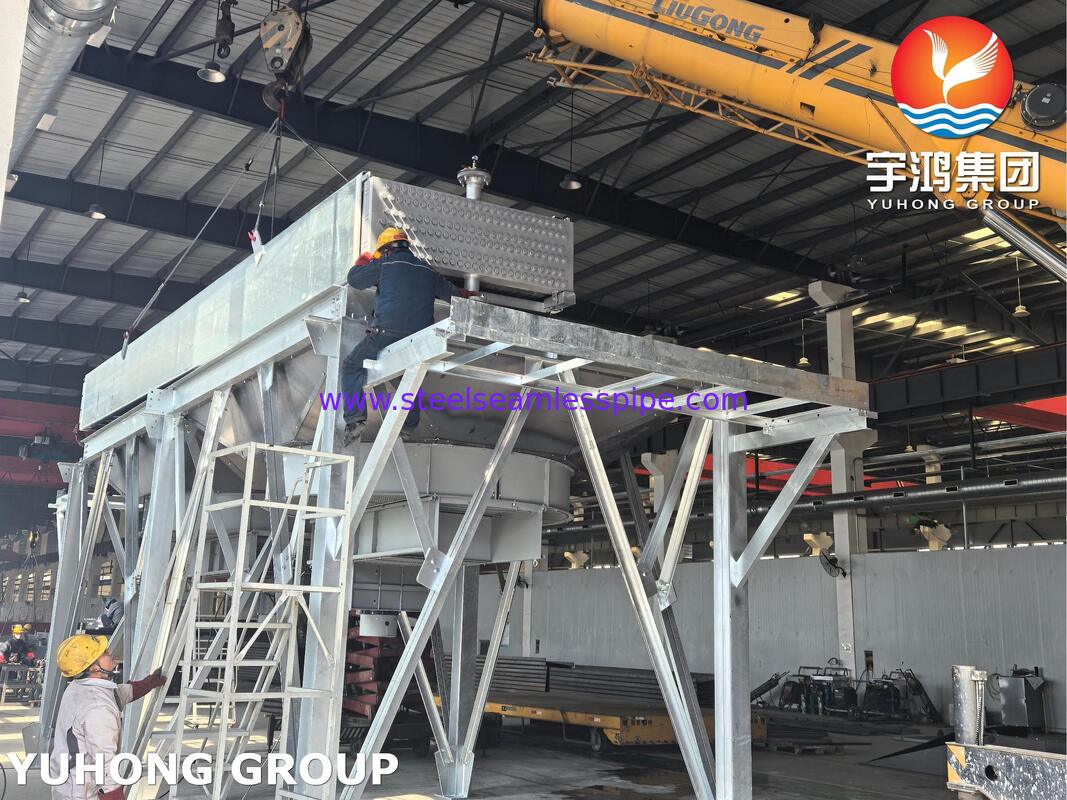

مبادلة الحرارة المبردة بالهواء ، معتمدة بمطابع ASME U لمصافي النفط
وصف المنتج
هذا المبادل الحراري المبرد بالهواء من نوع API 661 معتمد على ASME U Stamp مصمم لعمليات تكرير النفط عالية الضغط.يضمن تكوين رأس القابس سلامة الختم المطلقة تحت ضغوط تصل إلى 15-30 MPaتم تصميم هذا المبرد الهوائي منخفض الصيانة لتعديل الحرارة و الحفاظ على المياه بالكامل.
مواصفات المنتج
مقدمة
المعيار الأساسي: مصنعة وفقاً صارمًا لمعيار API 661 (مبادلات الحرارة المبردة بالهواء لخدمة المصافي العامة) و رموز ASME القسم الثامن من القسم 1.

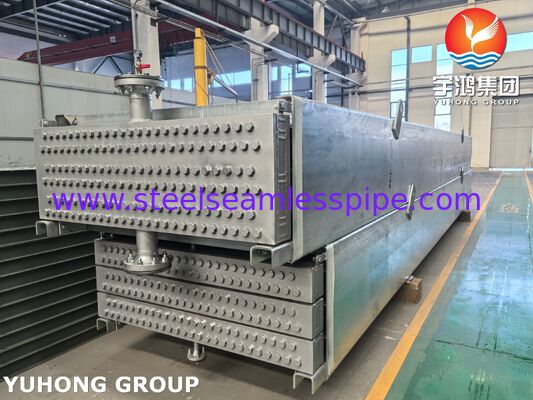

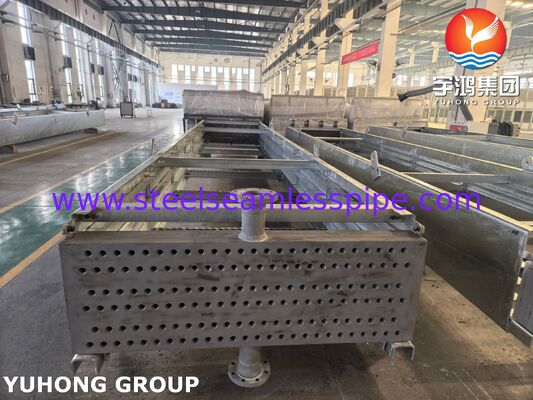

هندسة الرأس: مصنوعة من الألواح الصلبة أو الألواح المطاطية الثقيلة. يتم معالجة ثقوب القفل المزدوجة في ورقة الرأس مباشرة مقابل كل نهاية أنبوب.
آلية الختم: يتم الوصول إلى الأنابيب الفردية والختم بالضغط من خلال سدادات ذات أسلاك عالية الدقة جنبا إلى جنب مع الصمامات المعدنية.
الامتثال: معتمدة بالكامل مع ختم ASME "U" ومسجلة لدى المجلس الوطني (NB) ، مصممة خصيصًا للبيئات المكررة عالية الضغط والخطيرة.
المزايا الرئيسية
سلامة الختم عالية الضغط: يزيل خطر انحناء الجهاز أو انفجار الصمغ تحت الدورات الحرارية القاسية.تكوين رأس القابس الصلب يواجه بسهولة اختبارات هيدروستاتيكية صارمة من 15 MPa إلى 30 MPa.
صيانة الأنابيب الواحدة: تمكن من التفتيش المعزول أو التنظيف الميكانيكي أو سد الأنابيب. يمكن للمشغلين خدمة أنابيب محددة عن طريق إزالة المقابس الفردية ،منع الحاجة إلى تفكيك الرأس بأكمله.

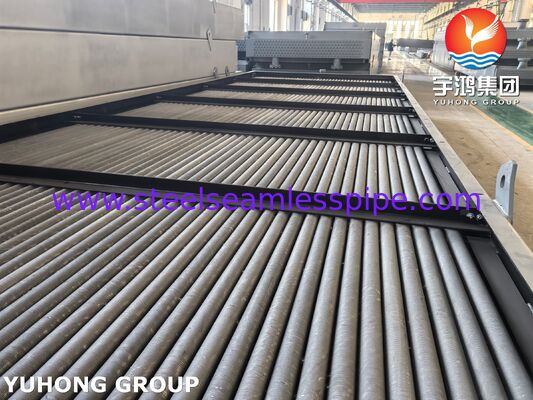

تصنيع الدقة: * المواد (MOC): تستخدم أنابيب القاعدة الصلب الكربوني SA106B أو الصلب المقاوم للصدأ SA213-TP316L ، المرتبطة ميكانيكياً بالدبابيس العالية الهليلية من الألومنيوم.
الارتباط الروبوتي: الروبوتات الالتحامية الآلية المتقدمة يوهونغ تنفذ الارتباطات المشتركة لتوسيع القوة والختم لضمان المفاصل خالية من التسرب.
تخفيف الإجهاد: يتم إجراء المعالجة الحرارية الإلزامية بعد الصلح على الرؤوس المطاومة بالكامل للقضاء على الإجهادات المتبقية ومنع تشق التآكل من الإجهاد (SCC).
تطبيقات نموذجية
عمليات المصافي عالية الضغط: مثالية لتبريد مياه المفاعل المستنفدة من الهيدروديسلفوريزيشن (HDS) ، والهيدروكراكينغ، والإصلاح الحفازي.
تجميد السوائل الخطرة: تطبق في تجميد الغازات العلوية لوحدة التقطير الخام (CDU) حيث يتطلب عدم تحمل التسرب الجوي الخطير.
المناطق القاحلة: توفر الحفاظ على المياه بنسبة 100٪ ، مما يزيل التكاليف العامة لمعالجة المياه الكيميائية ومسؤوليات تصريف مياه الصرف الصحي المرتبطة بأنظمة تبريد المياه.
المقارنة: نوع القابس مقابل نوع لوحة الغطاء القابلة للإزالة
حدود الضغط:
- نوع القابس: هيكل الصندوق الصلب من تلقاء نفسه ، خالي من المسامير يتعامل بأمان مع تطبيقات الضغط العالي الشديدة التي تتجاوز 10 MPa (حتى 35 MPa).
- نوع لوحة الغطاء القابلة للإزالة: محدودة من خلال الانحراف المحتمل لوصفات الغطاء المستطيلة الكبيرة والمحيط الطويل.يقتصر بشكل عام على عمليات الضغط منخفضة إلى متوسطة أقل من 5-7 MPa.
كفاءة التنظيف والتفتيش:
- نوع القابس: يتطلب إزالة القبس الفردي لتنظيف الأنابيب. بالنسبة إلى التدفقات الخام المتبقية الثقيلة ذات التلوث الكبير ، يستغرق تنظيف التحول الكلي وقتًا أطول.
نوع لوحة الغطاء القابلة للإزالة: إزالة المسامير المحيطية تعرض ورقة الأنابيب بأكملها على الفور. وهذا يسمح بالفرشاة الميكانيكية السريعة والشطف الكيميائي،مما يجعلها فعالة للغاية للضغط المنخفض، تطبيقات عالية التلوث.
الصيانة والموثوقية المشتركة:
-نوع القابس: يعتمد على غشاشات القبس المحلية ذات القطر الصغير. يقلل محيط الختم من تكاليف الصيانة وتوفر اتساقًا تشغيليًا عالًا أثناء الصدمات الحرارية المفاجئة.
- نوع لوحة الغطاء القابلة للإزالة: يستخدم غطاءً ضخمًا ذو محيط واحد. تسبب اختلافات درجات الحرارة العالية توسعًا حراريًا غير متساوٍ عبر اللوحة،زيادة خطر فشل الصمامات وتتطلب فحص عزم الدوران بشكل متكرر.
شركة يوهونغ القابضة للمجموعة المحدودةهي شركة عالمية رائدة متخصصة في معدات العمليات الراقية ، بما في ذلك مبادلات الحرارة الثقيلة والأنابيب ، ومبردات الهواء ، والمكثفات ، والمبخرات ، وأوعية الضغط المخصصة.موقع استراتيجي لخدمة القطاعات الصناعية المتوسطة إلى المتقدمةتوفر شركة يوهونغ حلول حرارية وميكانيكية قوية مصممة لبيئات التشغيل القاسية في صناعات تكرير النفط والبتروكيماويات ومعالجة المواد الكيميائية وتوليد الطاقة.
