| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME , U STAMP , PED, API , ABS, LR, DNV, GL , BV, KR, TS, CCS |
| رقم الموديل: | مبرد الهواء 916C |
| الحد الأدنى لكمية: | 500 كلغ |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | علبة خشبية / علبة حديد / حزمة مع غطاء بلاستيكي |
| وقت التسليم: | 10-90 يوم |
| شروط الدفع: | L/C، T/T |
| القدرة على العرض: | حسب طلب العميل |
| نوع مبرد الهواء: | مسودة قسرية | معيار تبريد الهواء: | API 661 ، Asme Sec VIII Div-1 |
|---|---|---|---|
| مادة رأس برودة الهواء: | ASTM A516 GR.60 | نوع رأس برودة الهواء: | نوع الشاشة |
| مادة أنبوب زعنفة برودة الهواء: | ASME SA179 25 × 3 × 9144mm | نوع زعنفة برودة الهواء: | التضمين G النوع: 0.4 × 15.875 × 3.17 مم |
| مادة فوهة تبريد الهواء: | ASME SA105 6 "150# ASME B16.5 | ||
| إبراز: | تطبيقات مصفاة النفط تبريد الهواء,مبرد الهواء API 661,API 661 Air Cooler |
||

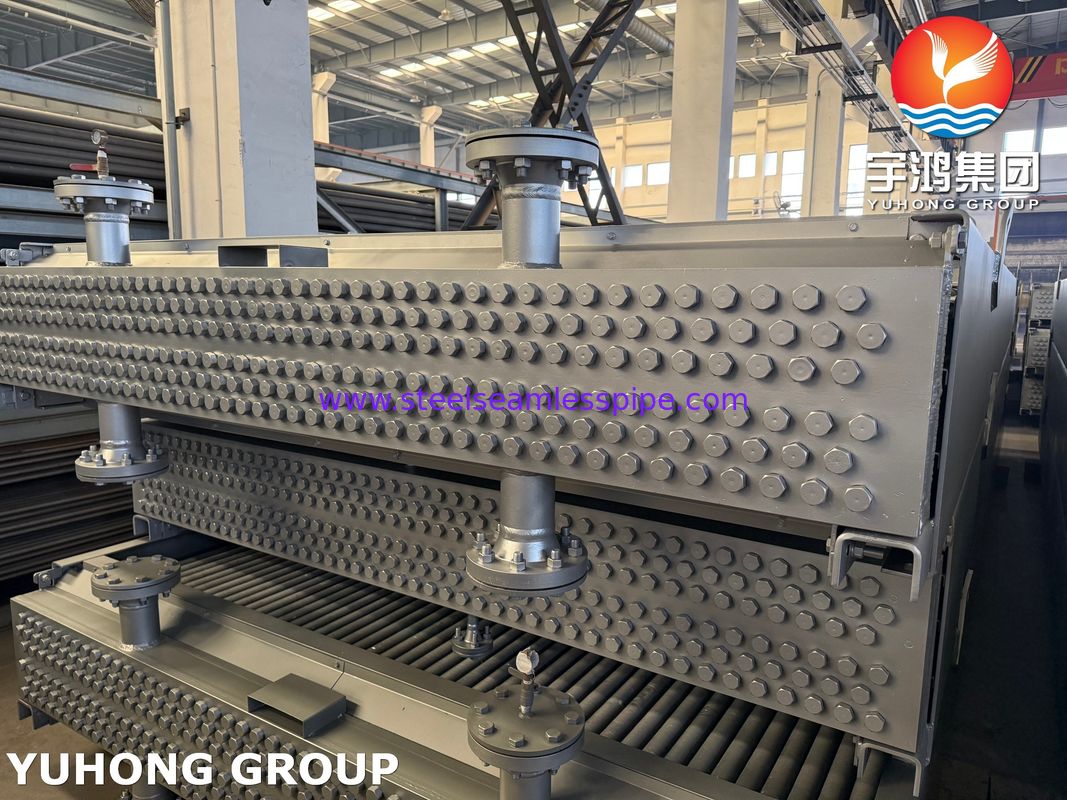

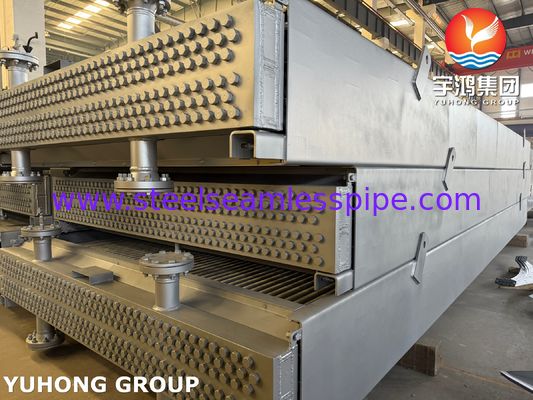

مبرد هواء لتطبيق مصفاة النفط، API 661، ASME SEC VIII Div-1
مبرد هواء مجموعة يوهونغ لمصفاة النفط هو قطعة معدات حيوية تستخدم لتبريد سوائل العمليات أو الغازات أو المعدات في عمليات التكرير. تعتبر هذه المبردات ضرورية للحفاظ على درجات الحرارة المثلى وضمان السلامة وتحسين كفاءة عمليات التكرير. فيما يلي نظرة عامة على مبردات الهواء في مصافي النفط، بما في ذلك أنواعها وتطبيقاتها والاعتبارات الرئيسية:
أنواع مبردات الهواء التي يمكن استخدامها في مصافي النفط:
1. مبردات الهواء ذات السحب القسري:
- تقع المراوح في الأسفل، مما يجبر الهواء على الصعود عبر الأنابيب ذات الزعانف.
- مناسبة للتطبيقات ذات درجة الحرارة العالية.
- سهولة الصيانة حيث يمكن الوصول إلى المراوح.
2. مبردات الهواء ذات السحب المستحث:
- تقع المراوح في الأعلى، وتسحب الهواء عبر الأنابيب ذات الزعانف.
- توزيع أفضل للهواء وتقليل إعادة تدوير الهواء الساخن.
- تستخدم عادة في المصافي نظرًا لكفاءتها.
3. مبردات الهواء الأفقية:
- يتم ترتيب الأنابيب أفقيًا، ويتدفق الهواء عموديًا على الأنابيب.
- مثالية لتبريد كميات كبيرة من سوائل العمليات.
4. مبردات الهواء الرأسية:
- يتم ترتيب الأنابيب رأسيًا، ويتدفق الهواء صعودًا أو هبوطًا.
- تستخدم في المناطق الضيقة.
5. مبردات الهواء على شكل V أو A-Frame:
- يتم ترتيب الأنابيب على شكل V لزيادة مساحة السطح.
- تصميم مضغوط، مناسب للتبريد عالي السعة.
| التزامات المقاول. | |
| أنا | إجراء الهندسة والتصميم التفصيليين وفقًا لمتطلبات API 661. |
| ثانيًا | ضمان الامتثال لمعايير الصناعة مثل ASME و API ورموز التصميم الخاصة بالعميل. |
| ثالثًا | إنشاء رسومات الترتيب العام (GA) ورسومات التصنيع التفصيلية. |
| رابعًا | شراء المواد الخام والمكونات وفقًا للتصميم المعتمد والمعايير المعمول بها، بما في ذلك الأنابيب ذات الزعانف والرؤوس والمراوح والمحركات والمحامل والفولاذ الهيكلي. |
| خامسًا | يجب أن تكون شهادات اختبار المواد (MTCs) للأجزاء الخاضعة للضغط وفقًا للمعيار EN10204 3.1 و EN10203 2.2 للأجزاء غير الخاضعة للضغط. |

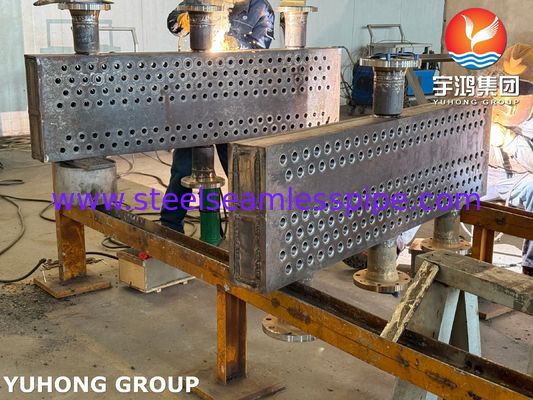

| سادسًا | تصنيع المكونات الهيكلية وحزم الأنابيب وصناديق الرأس وفقًا للتصميم المعتمد ومعايير الجودة. |
| سابعًا | إجراء التشغيل الآلي الدقيق للأجزاء الهامة، مثل صفائح الأنابيب والشفاه. |
| ثامنًا | إجراء تمدد أو لحام الأنبوب بالصفيحة (إذا كان ذلك ممكنًا) لكل API 661 و ASME. |
| تاسعًا | تجميع حزم الأنابيب ذات الزعانف مع الإطارات الهيكلية. |
| عاشرًا | تركيب المراوح والمحركات وعلب التروس وأنظمة القيادة (حسب الاقتضاء). |
| حادي عشر | دمج المكونات المساعدة، مثل الستائر والرافعات وما إلى ذلك (عند الاقتضاء). |
| ثاني عشر | اتبع القسم IX من ASME أو المعايير المكافئة لعمليات اللحام. |
| ثالث عشر | إجراء اختبارات تأهيل اللحام، إذا لم يتم تأهيلها بالفعل، والاحتفاظ بمواصفات إجراءات اللحام (WPS). |
| رابع عشر | يجب إجراء الاختبارات غير المدمرة والاختبارات الهيدروستاتيكية بما يتماشى مع متطلبات الكود المعمول بها. |
| خامس عشر | إجراء اختبارات أداء مبرد الهواء، بما في ذلك فحوصات أداء المروحة. |
| سادس عشر | إجراء اختبارات مستوى الاهتزاز والضوضاء للمراوح والمحركات. |
| سابع عشر | إجراء تحضير السطح وفقًا للمعايير المعمول بها. |
| ثامن عشر | التحليل الكهربائي/طلاء مبردات الهواء الموردة والمكونات الهيكلية المرتبطة بها. |
| تاسع عشر | تقديم تقارير مفصلة، بما في ذلك شهادات المواد ونتائج الاختبارات وتقارير الفحص. |
| عشرون | يجب أن يكون التعبئة والتغليف المناسبة للنقل البحري والبري وتحميل البضائع في مقر المقاول ضمن نطاق توريد المقاول. |
| الحادي والعشرون | توفير، على نفقته الخاصة، جميع القوى العاملة الماهرة والأدوات والآلات والمعدات والمواد الاستهلاكية والطلاء اللازمة لإنجاز الأعمال وفقًا لنطاق العقد. |
| الثاني والعشرون | اتباع جميع إجراءات ضمان الجودة/مراقبة الجودة والسلامة اللازمة والامتثال لجميع إجراءات التطبيق القياسية بما يرضي العميل والمستخدم النهائي |
| الثالث والعشرون | تنفيذ التزامات المقاول بموجب هذا العقد بطريقة سريعة وفعالة ودؤوبة تتوافق مع الممارسات والمعايير المهنية الجيدة، واستخدام كل العناية والاهتمام والمهارة المعقولة في أداء تلك الالتزامات؛ |
| الرابع والعشرون | سيكون المقاول مسؤولاً وحده عن جودة صنعه وجودة عمل موظفيه أو أي أطراف أخرى تمثل المقاول. |
| الخامس والعشرون | سيقوم المقاول، على نفقته الخاصة، بإصلاح/استبدال أي عمل لا يفي بالمعايير الصناعية للجودة. |
التطبيقات في مصافي النفط:
1. تبريد الزيت الخام: تبريد الزيت الخام بعد التقطير أو العمليات الأخرى.
2. تبريد الغاز: تبريد غازات أو أبخرة الهيدروكربون في عمليات التكرير.
3. تبريد زيت التشحيم: الحفاظ على درجات الحرارة المثلى لأنظمة زيت التشحيم.
4: التكثيف: تكثيف الأبخرة إلى سوائل لمزيد من المعالجة.
5: تبريد المعدات: تبريد الضواغط والتوربينات والآلات الأخرى.
الاعتبارات الرئيسية لمبردات الهواء في مصافي النفط:
1. اختيار المواد:
- يجب أن تكون الأنابيب والزعانف مقاومة للتآكل ودرجات الحرارة المرتفعة والتعرض للمواد الكيميائية.
- تشمل المواد الشائعة الفولاذ الكربوني والفولاذ المقاوم للصدأ والألومنيوم.
2. الحمل الحراري والسعة:
- يجب أن يتعامل المبرد مع الحمل الحراري المحدد ومعدلات التدفق لعملية التكرير.
3. الظروف البيئية:
- يجب أن تعمل مبردات الهواء بكفاءة في درجات الحرارة المحيطة المتغيرة والظروف الجوية.
- يجب مراعاة الغبار والرطوبة والبيئات المسببة للتآكل.
4. كفاءة الطاقة:
- يمكن لمحركات الأقراص ذات التردد المتغير (VFDs) على المراوح تحسين استهلاك الطاقة.
- تصميم مناسب لتقليل انخفاض الضغط وزيادة نقل الحرارة.
5. الصيانة وإمكانية الوصول:
- يعد الوصول السهل للتنظيف والصيانة أمرًا بالغ الأهمية لمنع التلوث وضمان طول العمر.
- يلزم إجراء فحص منتظم للزعانف والأنابيب والمراوح.
6. السلامة:
- يجب أن تتوافق مبردات الهواء مع معايير السلامة للتعامل مع المواد القابلة للاشتعال أو الخطرة.
- تعتبر تدابير التهوية والحماية من الحرائق المناسبة ضرورية.
توثيق الجودة.
سيقوم المقاول بتسليم وثائق الجودة إلى العميل فيما يتعلق بتسليم البضائع بموجب العقد ضمن النطاق، بما في ذلك على سبيل المثال لا الحصر:
1: خطة الفحص والاختبار
2: شهادات اختبار المواد
3: WPS، PQR للحام
4: إجراءات الاختبار غير المدمرة والاختبار الهيدروستاتيكي
5: إجراء التفجير بالرمل والطلاء
6: رسومات كما تم البناء
7: جميع تقارير الفحص.
