لمحة عامة عن المنتج

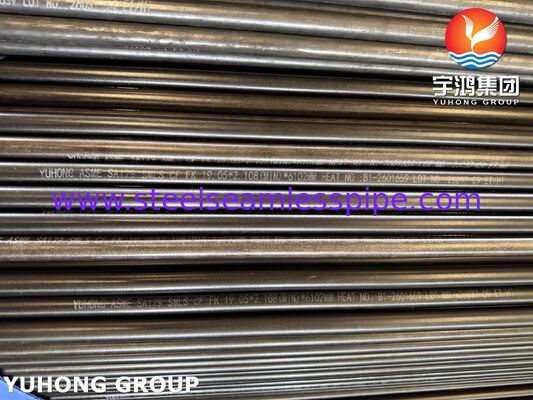

ASME SA213 T11 أنبوب فولاذ سبائك خال من الخياطة هو أنبوب فولاذ سبائك الكروم الموليبدينوم المصنوع وفقًا لمتطلبات ASME SA213 / ASTM A213 لخدمة المرجل والسوبر هيتر ومبادل الحرارة.

يحتوي T11 ، UNS K11597 ، على حوالي 1.00 ٪ 1.50٪ كروم و 0.44 ٪ 0.65٪ موليبدينوم.يتم توفير المادة كأنابيب بلا خلط ويتم تحديدها عادة لمعدات نقل الحرارة حيث تصنيف المواد، أبعاد الأنابيب، المعالجة الحرارية ومتطلبات التفتيش يتم التحكم بها من قبل المواصفات المطبقة ووثائق المشروع.

يمكن توفير المنتج في قطرات خارجية مخصصة، سمك الجدران والأطوال وفقا لمتطلبات المشروع.

المواصفات التقنية

ASTM A213 عموماً تغطي الأنابيب من 1/8 بوصة [3.2 ملم] قطر داخلي إلى 5 بوصات [127 ملم] قطر خارجي، مع سمك الجدران من 0.015 إلى 0.500 بوصة [0.4 إلى 12.7 ملم]على الرغم من أنه يمكن توفير أبعاد أخرى عند تلبية المتطلبات المعمول بها.

التركيب الكيميائي

أيه إس إم إيه 213 / أيه إس إم إيه SA213 T11

الخصائص الميكانيكية

تتضمن المتطلبات الميكانيكية الدنيا القياسية لـ T11:

عملية التصنيع

يتم تصنيع أنبوب ASME SA213 T11 من خلال عملية إنتاج أنبوب خالية من اللحام:

1. تحضير البطاقات من الفولاذ اللاصق

2. الشق والعمل الحار

3. أنابيب للتدحرج أو الرسم

4. المعالجة الحرارية وفقًا للمواصفات المعمول بها

5. التصحيح

6. قطع إلى أطوال محددة

7. معالجة السطح

8. فحص الأبعاد

9. اختبارات الميكانيكية والمنتجات

10. التفتيش النهائي والتمييز

11. التعبئة للشحن

يمكن تعديل طريق التصنيع وفقًا للقطر الخارجي المطلوب، وسمك الجدار، وظروف التسليم ومواصفات المشروع.

أبعاد الأنابيب

الأبعاد المتاحة يمكن أن تشمل:

• 3/4" OD × سمك الحائط المحدد

• 1" OD × سمك الحائط المحدد

• 1-1/4" OD × سمك الحائط المحدد

• 1-1/2" OD × سمك الحائط المحدد

• 2" OD × سمك الحائط المحدد

• 2-1/2 "OD × سمك الجدار المحدد

• 3" OD × سمك الجدار المحدد

يمكن توفير قطرات خارجية وسمك جدران أخرى مع مراعاة القدرة الإنتاجية ومتطلبات المواصفات المعمول بها.

بالنسبة لمشاريع مبادلات الحرارة والغلاد، يمكن تأكيد المعلومات الأبعاد التالية قبل الإنتاج:

• القطر الخارجي

• سمك الجدار

• طول الأنابيب

• تخفيفات OD و WT

• التوالي

• الحالة النهائية

• حالة المعالجة الحرارية

• حالة السطح

مراقبة الجودة والتفتيش

يمكن فحص كل حزمة إنتاج وفقاً لمتطلبات ASTM/ASME المعمول بها وطلب الشراء.

يمكن أن تشمل التفتيش:

• تحليل التكوين الكيميائي

• اختبار السحب

• اختبار قوة السعة

• اختبار الإطالة

• اختبار القسوة

• اختبار التسطيح

• اختبار الإشعال

• الاختبار الهيدروستاتيكي

• تدفق الدوران أو اختبار غير مدمر آخر

• فحص القطر الخارجي

• فحص سمك الجدار

• فحص الطول

• التفتيش البصري والسطحي

يمكن ترتيب عمليات تفتيش إضافية من قبل طرف ثالث، أو PMI، أو فحص الأبعاد أو متطلبات أخرى محددة للمشروع عندما يتم تحديدها في أمر الشراء.

التطبيقات

أنابيب الغلاية

تستخدم أنابيب ASME SA213 T11 غير الملحومة لمكونات نقل الحرارة في الغلاية حيث يتطلب الجودة المحددة من سبيكة الفولاذ.

أنابيب سوبر هيتر

يمكن تحديد الأنابيب لتطبيقات سوبر هيتر والغلاية ذات الصلة لتسخين السطح وفقًا لدرجة الحرارة والضغط المصممة والرموز الهندسية المعمول بها.

مبادلات الحرارة

يمكن استخدام أنابيب سبيكة T11 السلسة أيضًا في معدات المبادلات الحرارية حيث تطبق متطلبات مواد ASTM A213 / ASME SA213.

معدات توليد الطاقة

وتشمل تطبيقات المعدات النموذجية:

• غلايات المرافق والصناعات

• أنظمة التدفئة الفائقة

• المعدات المتعلقة بإعادة التدفئة

• حزم أنابيب المبادل الحراري

• معدات توليد الطاقة ونقل الحرارة

• معدات تسخين العملية

يجب أن يستند اختيار المواد النهائي إلى درجة حرارة تصميم المعدات والضغط والسائل وأبعاد الأنابيب والرمز المعمول به ومواصفات المشروع.

لماذا تحديد T11؟

T11 هو فولاذ منخفض السبائك الفيرريتي المحدد بمحتواه من الكروم والموليبدينوم. تكوينها الكيميائي الموحد والمتطلبات الميكانيكية تجعله مناسبًا للكبائن الهندسية ،تطبيقات أنابيب السوبر هيتر ومبادلة الحرارة التي تغطيها ASTM A213 / ASME SA213.

بدلا من استخدام مزاعم عامة مثل "أداء ممتاز في درجات الحرارة العالية"يجب تحديد المواد وفقاً لظروف التصميم الفعلية ومتطلبات التعليمات المعمول بها.

التخصيص

يمكن توفير أنبوب سبيكة SA213 T11 بدون خيوط وفقًا لمتطلبات المشاريع الخاصة بما يلي:

• القطر الخارجي

• سمك الجدار

• طول الأنابيب

• حالة المعالجة الحرارية

• التشطيب السطحي

• الإعداد النهائي

• متطلبات الاختبار

• متطلبات التفتيش

• طريقة التعبئة

• متطلبات العلامة

بالنسبة للطلبات السائبة، يمكن تأكيد أبعاد الأنابيب ومتطلبات التفتيش مقابل جدول الأنابيب للعميل أو رسم المعدات أو مواصفات الشراء قبل الإنتاج.

الوثائق

يمكن أن تشمل الوثائق النموذجية:

• شهادة اختبار المواد (MTC)

• تقرير التحليل الكيميائي

• تقرير الاختبار الميكانيكي

• سجلات المعالجة الحرارية عند الاقتضاء

• تقرير الاختبار غير المدمر عند تحديد ذلك

• تقرير الاختبار الهيدروستاتيكي عند الاقتضاء

• تقرير التفتيش الأبعاد

• شهادة الامتثال

• تقرير تفتيش الطرف الثالث عند الحاجة
