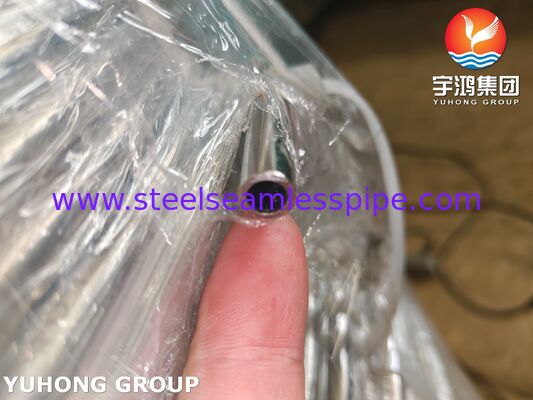

أنبوب طوب غير مسدود من الفولاذ المقاوم للصدأ ASTM A269 TP316L

أنبوب طوب غير مسدود من الفولاذ المقاوم للصدأ ASTM A269 TP316Lالمصنوع من الصلب المقاوم للصدأ من نوع TP316L ويتم توفيره في شكل متسلسل للاستخدامات التي تتطلب أبعاد الأنابيب الخاضعة للرقابة ،مادة من الفولاذ المقاوم للتآكل وغير المقاوم للصدأ وترتيبات ضيقة لنقل الحرارة أو أنابيب العملية.

ASTM A269 / A269M تغطي أنابيب الفولاذ المقاوم للصدأ austenitic بدون خيوط وملحومة ذات سمك الحائط الاسمي لمقاومة التآكل العامة والخدمة في درجات الحرارة المنخفضة أو العالية.القاعدة الدولية S31603يحدد المعيار أيضًا متطلبات التكوين الكيميائي ، المعالجة الحرارية ، الاختبار الميكانيكي ، الصلابة والاختبار الكهربائي أو الهيدروستاتيكي غير المدمر.

يتيح التكوين الملفوف أطوال أنابيب طويلة متواصلة مع عدد أقل من الاتصالات الوسيطة مقارنة مع مقاطع أنابيب مستقيمة متعددة.هذا يجعل TP316L أنبوب لفائف مناسبة لفواصل مبادل الحرارةأنابيب المكثفات، ومعدات العمليات، وأنظمة الأجهزة وغيرها من التطبيقات التي تتطلب أنابيب مستمرة.

يمكن توفير الأنبوب مع قطر خارجي مخصص، سمك الجدار، قطر الملف، طول الملف وتكوين نهاية وفقا لمتطلبات المشروع.

مواصفات المنتج

يحدد ASTM A269 أن الأنبوب يتم تجهيزه في حالة المعالجة الحرارية ويوفر متطلبات للاختبار الميكانيكي وغير المدمر.

التركيب الكيميائي

ASTM A269 TP316L التركيب الكيميائي

الخصائص الميكانيكية

عملية التصنيع

عملية تصنيع أنبوب TP316L بدون طبقات

Stainless Steel Billet → Heating → Piercing → Hot Rolling → Cold Drawing / Cold Rolling → Heat Treatment → Descaling / Pickling → Straightening → Eddy Current / Hydrostatic Testing → Coiling → Dimensional Inspection → Final Inspection → Packaging

• التصنيع بدون خياطة
• الرسم البارد
• المعالجة الحرارية للحلول
• معالجة السطح
• اختبار التيار الدوري
• فحص الأبعاد
• تشكيل الملفوفات
• التفتيش النهائي

أبعاد أنابيب الملف

أبعاد أنابيب الملفوف المخصصة

يمكن توفير أنبوب ASTM A269 TP316L الملفوف وفقًا لمتطلبات المشاريع الخاصة.

التطبيقات

مبادلة الحرارة

• ملفات مبادلة الحرارة
• أنابيب مبادلة الحرارة
• معدات نقل الحرارة المدمجة
• أنابيب بديلة لمبادل الحرارة

المكثف

• أنابيب لفائف المكثفات
• أنظمة مكثفات صناعية
• معدات تبريد العمليات

المعالجة الكيميائية

• معدات المعالجة
• أنظمة أنابيب مقاومة للتآكل
• معدات المعالجة الكيميائية
• نظم نقل السوائل

أنظمة الأجهزة والعمليات

• أنابيب الأجهزة
• أنظمة التحكم في العملية
• نظم أخذ العينات
• تطبيقات الأنابيب المستمرة

التفتيش والاختبار

فحص الجودة

كل أنبوب ASTM A269 TP316L يمكن فحصه وفقًا للمواصفات المعمول بها ومتطلبات طلب الشراء.

• تحليل التكوين الكيميائي
• اختبار السحب
• اختبار قوة العائد
• اختبار الإطالة
• اختبار القسوة
• اختبار التيار الدوري
• الاختبار الهيدروستاتي
• فحص الأبعاد
• فحص القطر الخارجي

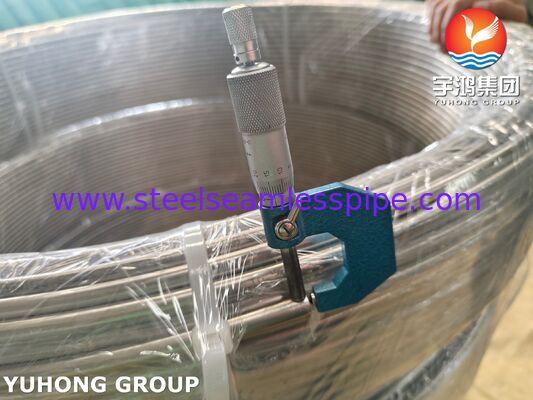

• فحص سمك الجدار

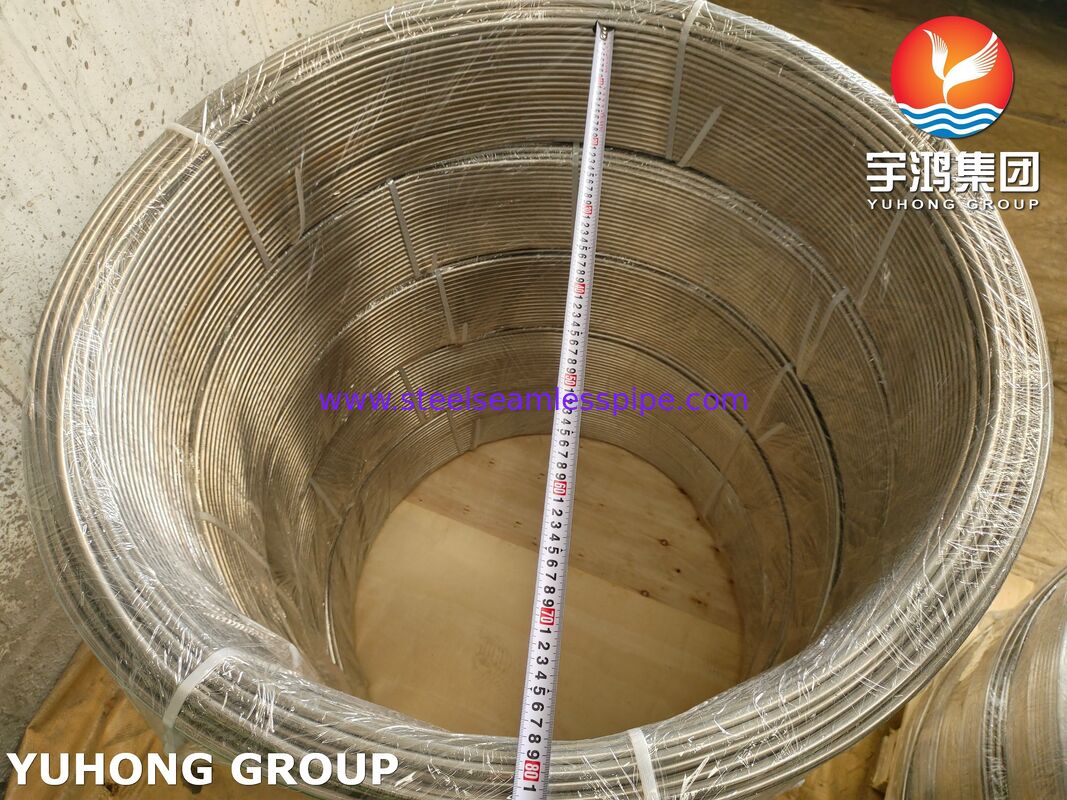

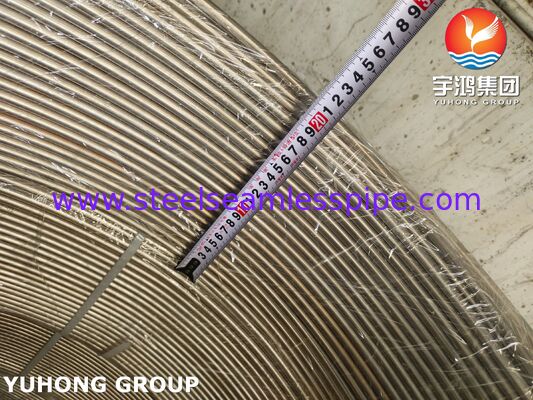

• فحص قطر الملف
• فحص طول الملف
• فحص السطح
• التفتيش البصري
• تعقب عدد الحرارة
• مؤشر مؤشر الأسهم، إذا تم تحديده
• EN 10204 3.1 شهادة اختبار المواد، إذا كانت مطلوبة

تتطلب ASTM A269 أن يخضع كل أنبوب لاختبار كهربائي غير مدمر أو اختبار هيدروستاتيكي ، في حين أن متطلبات الاختبار الإضافية قد تنطبق اعتمادًا على التطبيق وطلب الشراء.

خيارات السطح والنهاية

خيارات السطح

اعتمادا على طريق التصنيع ومتطلبات العملاء:

• مقطوعة
• المخلل
• مشعومة
• الطاحونة انتهت
• ملمع، عند الحاجة

خيارات النهاية

• النهايات العادية
• الأطراف المغطاة
• قطع النهايات
• النهايات المستقيمة الممتدة
• إعداد النهاية المخصصة

إمدادات مخصصة

أنبوب كوب ASTM A269 TP316L مخصص

يمكننا توفير أنابيب الفولاذ المقاوم للصدأ TP316L حسب مواصفات المشروع، بما في ذلك:

• أنبوب خارج قطره
• سمك الجدار
• قطر الملف
• طول الملف
• طول النهاية المستقيمة
• حالة السطح
• حالة المعالجة الحرارية
• متطلبات NDT
• متطلبات الاختبار
• شهادة المواد
• متطلبات التعبئة

بالنسبة لأوامر المشروع ، يمكن تحديد التسامحات الأبعاد ومتطلبات الاختبار وتكوين الملفات الوثائقية وفقًا لمواصفات ASTM المعمول بها وطلب الشراء.

التعبئة

التعبئة

يتم إعداد أنابيب TP316L الملفوفة للنقل وفقًا لأبعاد الأنابيب وتكوين الملفوفة ومتطلبات الشحن.

تتضمن العبوات النموذجية:

• تغليف الإطار الصلب
• صناديق خشبية
• صناديق من الخشب المزدوج
• أغطية الحماية في النهاية
• حماية الرطوبة
• علامات تعريف الملف
• علامة رقم الحرارة
• علامة مواصفات المنتج

بالنسبة لطلبات التصدير ، يمكن تخصيص طريقة التعبئة وفقًا لمتطلبات تحميل الحاويات ونقلها.
