| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | الفولاذ المقاوم للصدأ والكربون الصلب وسبائك الصلب |
| الحد الأدنى لكمية: | 1Set |
|---|---|
| تفاصيل التغليف: | حالة الخشب الرقائقي /حالة الحديد |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L/C ، T/T. |
| مادة أنبوب: | TP304، TP304L، TP316L، A179، A192 | الجزء الرئيسي: | قذيفة ، رأس طبق ، فوهة ، أنبوب ثني ، ورقة أنبوب ، حاجز |
|---|---|---|---|
| مقاس: | حسب الرسم | معيار: | ASTM TEMA |
| طَرد: | البليت ، قضية الخشب الرقائقي | تصميم: | مخصصة |
| إبراز: | مبادلة حرارة منحنية U معتمدة من قبل TEMA,محول الحرارة بالختم U,U BEND TUBE EATER,refinery U stamp heat exchanger,U bend tube heat exchanger |
||

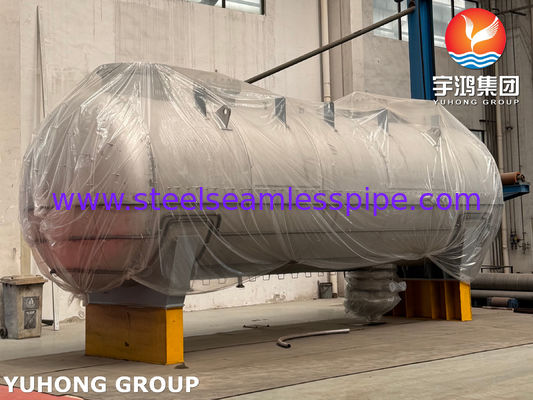

مبادل حراري بأنبوب U معتمد من TEMA لمصفاة U STAMP
| ميزة | مبادل حراري بأنبوب U | مبادل حراري بأنبوب مستقيم |
| التمدد الحراري | حر الحركة؛ يتعامل معها بشكل جيد للغاية. | مثبتة في كلا الطرفين؛ تتطلب وصلة تمدد في الغلاف لـ ΔT كبيرة. |
| ألواح الأنابيب | واحد | اثنان |
| التنظيف الداخلي | صعب (كيميائي فقط). | سهل (يمكن تنظيفه بالقضبان أو الفرشاة). |
| استبدال الأنبوب | صعب (غالبًا ما يتطلب حزمة جديدة). | من الممكن استبدال الأنابيب الفردية. |
| التكلفة | أقل بشكل عام. | أعلى بشكل عام. |
الميزات الرئيسية للمبادل الحراري الأنبوبي:

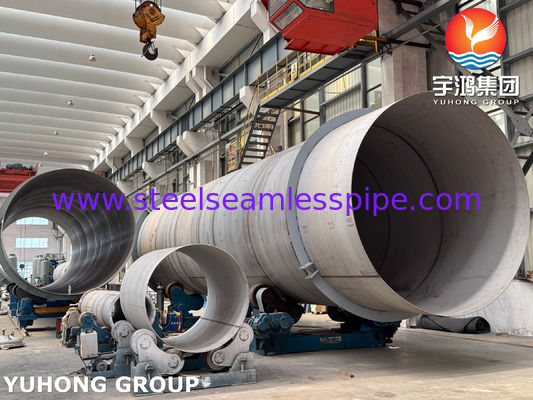

الغلاف: الوعاء الخارجي الكبير الذي يحتوي على سائل واحد (السائل "الجانب الغلاف").
أنابيب U: حزمة من الأنابيب المثنية على شكل حرف U. يتدفق سائل ثانٍ (السائل "الجانب الأنبوبي") عبر هذه الأنابيب.

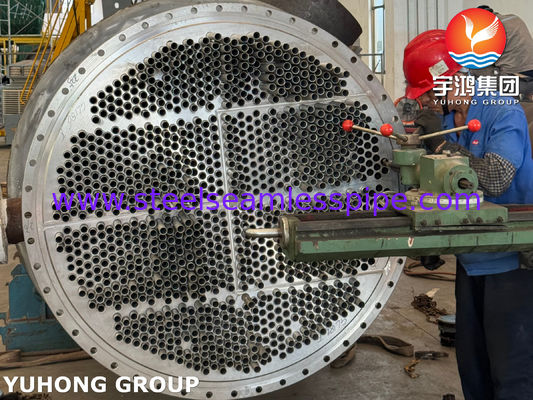

لوح الأنبوب: لوح معدني واحد سميك مثقوب بنمط دقيق من الثقوب. يتم توصيل كل من أرجل الدخول والخروج لأنابيب U بلوح الأنبوب نفسه.
القناة/الرأس الثابت: الحجرة الموجودة في المقدمة حيث يدخل السائل الجانبي الأنبوبي ويخرج. يحتوي على جزء حاسم يسمى غطاء المحرك أو الرأس, والذي يتم تقسيمه بواسطة فاصل (حاجز). يوجه هذا الفاصل السائل الداخل إلى الأنابيب ويبقيه منفصلاً عن السائل الخارج.
الحواجز: ألواح توضع داخل الغلاف. وهي تخدم غرضين رئيسيين:
تدعم الأنابيب الطويلة على شكل حرف U لمنع الاهتزاز.
تجبر السائل الجانبي للغلاف على التدفق ذهابًا وإيابًا عبر حزمة الأنابيب، مما يزيد من كفاءة نقل الحرارة.
نوع أنبوب المبادل الحراري:
U-bend & Straight.
|
|
|
