| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG HEAT EXCHANGER |
| إصدار الشهادات: | ASME Section VIII Divison 1 |
| رقم الموديل: | نوع الرأس العائم |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | الصناديق الخشبية القياسية أو التغليف المخصص بناءً على متطلبات العملاء. |
| وقت التسليم: | 60-90 يومًا |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | 10 مجموعات / شهر |
| المواد: | الفولاذ المقاوم للصدأ، الفولاذ الكربوني، الفولاذ المسبوب | التطبيقات: | سخان غاز الذيل |
|---|---|---|---|
| صناعة: | صناعة الأسمدة | معيار التصميم: | ASME القسم الثامن ، TEMA (جمعية مصنعي المبادل الأنبوبي) |
| التصميم: | Htri ، PV Elite ، AutoCad ، Gstarcad ، Prohe | قصاصات: | سمك يصل إلى 30 ملم |
| نهاية مقعرة: | بقطر يصل إلى 3 أمتار وسمك 25 ملم | المتداول: | ماكس 30 مم ثي |
| حفر: | 400mm THK و 4000 DIA | لحام: | GTAW ، رأى |
| الطلقة الناسفة: | ساندبلاست | الاختبار: | اختبار مؤشر مديري المشتريات (PMI). |
| إبراز: | محول حرارة أنبوب U Shell,محول الحرارة الرئيسي العائم,محول أنبوب تسخين الغاز الخلفي,Floating Head Tube Heat Exchanger,Tail Gas Heater Tube Exchanger |
||

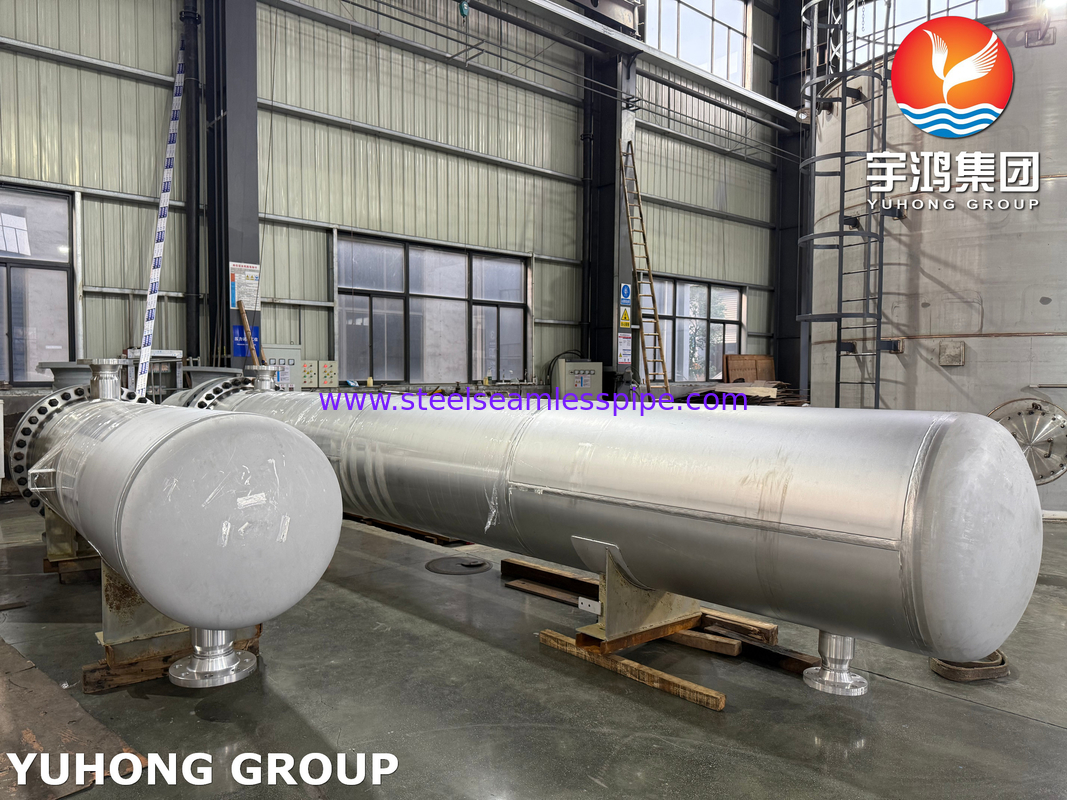

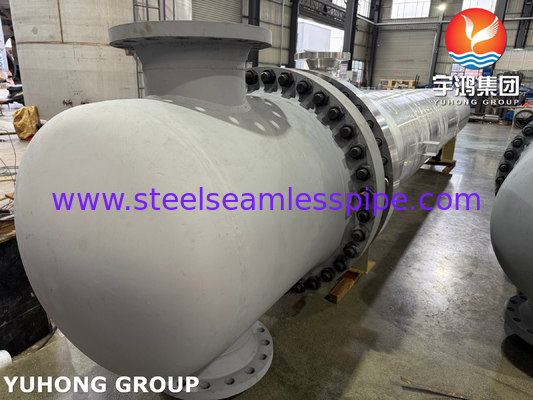

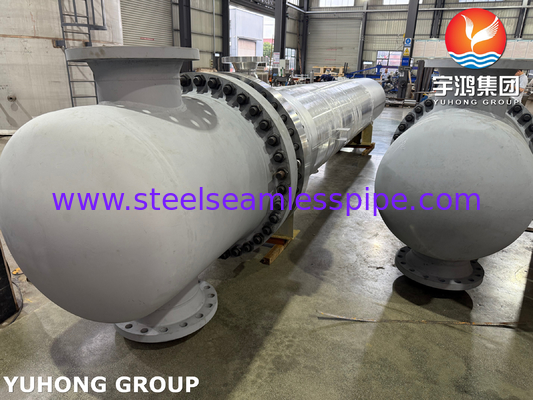

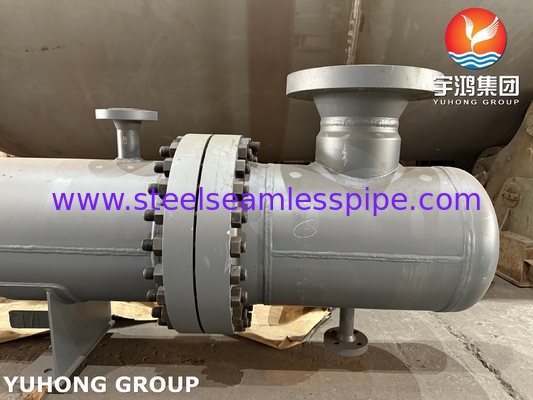

يوهونغ القشرة والأنابيب مبادلة الحرارة نوع الرأس العائمةتم تصميمها وتصنيعها وفقاالقسم الثامن من ASMEومعتمدة معطابع ASME Uتصميم الرأس العائم يسمح بسهولة تفكيكها وتنظيفها وصيانتها، مما يجعلها مثالية للتعامل مع تسخين غازات الذيل في التطبيقات الصناعية المتطلبة.
في حين أن هذا المنتج هو نوع رأس عائمة، فإنه من الجدير بالذكر مزايامبادلات حرارة الأنبوب الثابت، والتي غالبا ما تكون مناسبة لتطبيقات أقل تعقيدا:
إنتاجنوع الرأس العائم للمبادل الحراري للقشرة والأنابيبيتضمن الخطوات الرئيسية التالية:
| خطوة | الوصف |
|---|---|
| التصميم | يتم إنشاء تصميم مخصص باستخدام برامج متقدمة (مثل HTRI و PV Elite) لتلبية متطلبات ASME والعملاء. |
| قطع المواد | قطع المواد الخام بدقة عالية (ألواح القشرة، الأنابيب، أوراق الأنابيب) باستخدام آلات قطع بلازما أو ليزر CNC. |
| طلاء القشرة | يتم لف لوحات القشرة إلى أشكال أسطوانية باستخدام آلات التدحرج الهيدروليكية واللحام على طول. |
| تصنيع أوراق الأنابيب | يتم حفر أوراق الأنابيب بدقة عالية لتنسيقها مع ترتيب الأنابيب والمسافات المركزية. |
| إدخال الأنابيب | يتم إدخال أنابيب تبادل الحرارة في أوراق الأنابيب وفقا للتنسيق المحدد. |
| توسيع الأنابيب | يتم توسيع الأنابيب في أوراق الأنابيب باستخدام أدوات توسيع الأنابيب الميكانيكية أو الهيدروليكية لضمان ختم خال من التسرب. |
| جمع الرأس | يتم تصنيع الرؤوس العائمة والرؤوس الثابتة وتجميعها ، مما يضمن محاذاة القشرة والحزمة الأنبوبية. |
| الرمل | جميع المكونات يتم رشها بالرمل لإزالة الملوثات السطحية والاستعداد لطلاء أو طلاء. |
| الحوائط | يتم استكمال اللحام الحرج (على سبيل المثال ، وصلات الرأس إلى القشرة ، المفجعات) من قبل اللحامين المؤهلين وفقًا لمعايير ASME. |
| الاختبار | الاختبار الهيدروستاتيكي والهوائي وغير المدمر (NDT) يضمن أن المبادل يفي بمتطلبات الضغط والجودة. |
| الجمعية النهائية | يتم تجميع المكونات ويتم إجراء عمليات فحص نهائية قبل التسليم. |
الـترتيب الأنابيبومعدل التسامح بين المسافة المركزيةهي حاسمة لأداء المبادل الحراري.
| المعلم | تفاصيل |
|---|---|
| ترتيب الأنابيب | المخططات الشائعة تشملمثلث (30 درجة)ومربع (90°)من أجل تحويل الحرارة وتدفقها بشكل مثالي |
| مسافة الأنابيب (بعد المركز) | عادة 1.25x قطر الأنبوب الخارجي (OD) لضمان تدفق السائل السليم والقوة الميكانيكية. |
| التسامح | مساحة التسامح بين الأنابيب:±0.5 ملم. تسامح حفر أوراق الأنابيب:±0.2 ملم. |
الـنوع رأس العائمة للمبادل الحراري للقشرة والأنابيب لدرجة حرارة الغازمصممة ل:
