| مكان المنشأ: | المادة الموحدة |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME U Stamp, PED 2014/68/EU, ISO 9001/14001 |
| رقم الموديل: | مبادل حراري ورقة أنبوب ثابت |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Weatherproofed with steel skids for ocean freight |
| وقت التسليم: | 120 يومًا |
| شروط الدفع: | T / T ، L / C في الأفق |
| القدرة على العرض: | 15 مجموعة / شهر |
| أنبوب: | أنبوب ASTM SA179 من الفولاذ الكربوني | ضغط التصميم (أنبوب): | 4.0 ميجا باسكال (580 رطل) |
|---|---|---|---|
| أنبوب Od: | 19.05 ملم | ورقة أنابيب: | SA516 GR.70 + SS309L CLAD LAYER (SPONSION BONDER) |
| ضغط التصميم (شل): | 2.5 ميجا باسكال (362 رطل) | صدَفَة: | ASTM SA516 GR.70 الصلب الكربوني |
| مواد الحيرة: | SA516 GR.70 الصلب الكربوني (25 ٪ قطع الحرس ، قطاع) | ||
| إبراز: | أنبوب ASTM SA179 من الفولاذ الكربوني,محول الحرارة أنبوب الفولاذ الكربوني السلس,Heat Exchanger Seamless Carbon Steel tube |
||

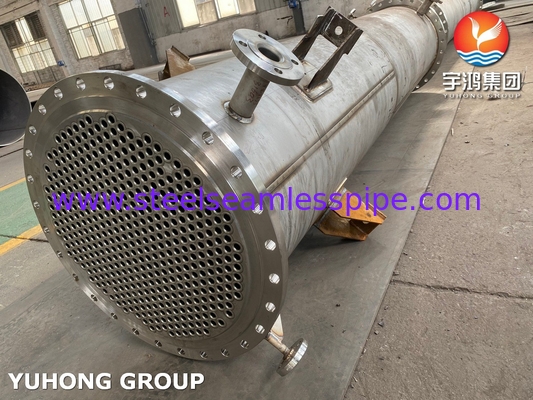

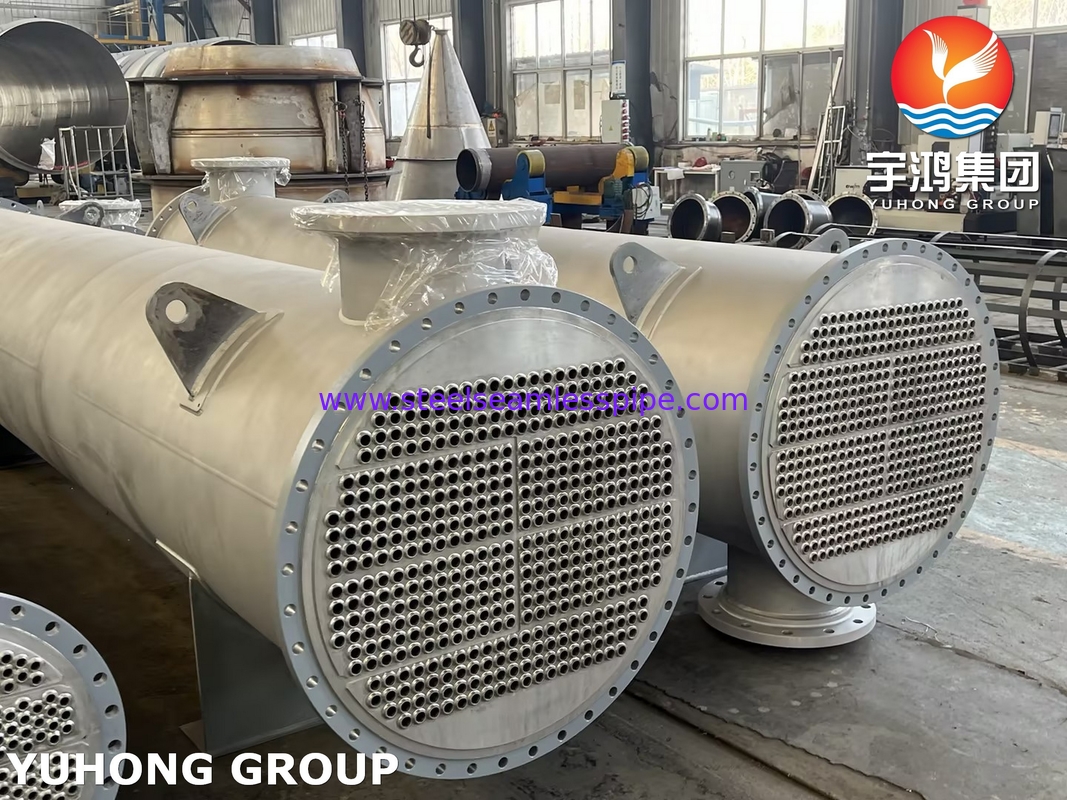

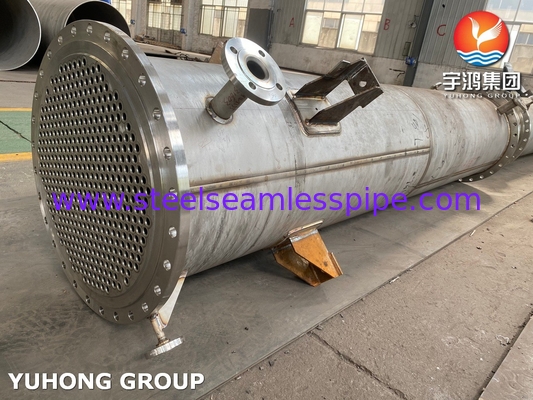

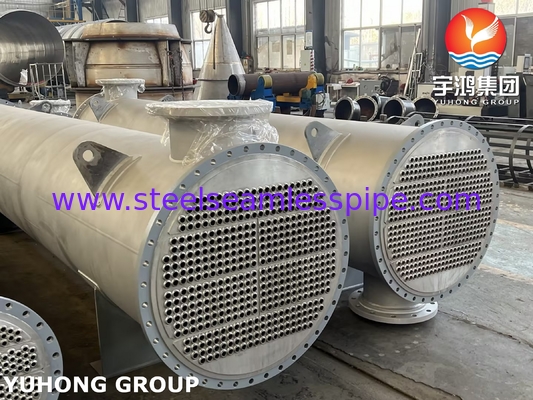

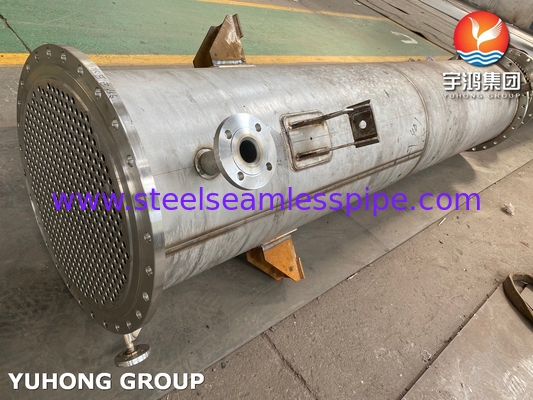

قشرة الأنبوب الثابتة ومبادل الحرارة في الأنبوب AEL ، BEM ، NEN نوع TEMA الفئة
شركة Yuhong Holding Group Co، Ltdهي شركة رائدة معترف بها عالميا في تصنيع وتوريد المعدات الصناعية، بما في ذلك مبادلات الحرارة، وسخانات الحرارة، ومبردات الهواء، ومكوناتها الحيوية.مع عقود من الخبرة والالتزام بتقديم منتجات ذات جودة عالية، نحن نخدم العملاء في مختلف الصناعات في جميع أنحاء العالم.أنبوب الفولاذ الكربوني بدون طبقات ASTM SA179مصممة خصيصاًمبادلات حرارة الأنبوب الثابتةتشتهر أنابيب SA179 الخالية من اللحام بقيادتها الحرارية الممتازة ومتانتها وموثوقيتها وهي الخيار المثالي لأنظمة مبادلة الحرارة الفعالة وطويلة الأمد.
| العنصر | التكوين (%) |
|---|---|
| الكربون (ج) | ≤ 0.06 |
| المانغنيز (Mn) | 0.27 ′′ 063 |
| الفوسفور (P) | ≤ 0.035 |
| كبريت (S) | ≤ 0.035 |
انخفاض محتوى الكربون في SA179 يقلل من خطر هطول الكربيد ، مما يضمن مرونة عالية وقابلية لحام مع الحفاظ على توصيل حراري ممتاز.
| الممتلكات | القيمة |
|---|---|
| قوة الشد | ≥ 325 MPa (47,000 psi) |
| قوة الغلة | ≥ 180 MPa (26,000 psi) |
| الطول | ≥ 35% |
| صلابة | ≤ 72 HRB |
هذه الخصائص الميكانيكية تضمن أن أنابيب SA179 السامة يمكن أن تتحمل ضغوط ودرجات حرارة عالية مع الحفاظ على سلامة الهيكل ونقل الحرارة الفعال.
2المواصفات التقنية
| - نعملا، لا، لا | - نعمالمعلم | - نعمالمواصفات |
| 1 | - نعمضغط التصميم (القشرة) | 2.5 MPa (362 psi) |
| 2 | - نعمضغط التصميم (أنبوب) | 4.0 MPa (580 psi) |
| 3 | - نعممعايير الفوهة | أجهزة الـ ANSI B16.5 RF (الفئة 150/300) |
| 4 | - نعممادة الشريط | الصلب الكربوني الصلب الصلب ASTM A105 |
| 5 | - نعمنوع الغسيل | الجرح المتدحرج (SS316L + ملء الجرافيت) |
| 6 | - نعمالتشديد | أيه إس تي إم إيه 193 بي 7 ستودز + أيه 194 2 إتش نوتس |
| 7 | - نعمدعم | دعامات السرج الثابتة (SA516 Gr.70) |
| 8 | - نعمالتشطيب السطحي (القشرة) | الرمل (SA 2.5) + طلاء إيبوكسي (≥ 120 μm) |
| 9 | - نعمالتشطيب الداخلي للأنابيب | ملمع بالكهرباء (Ra ≤0.8 μm) |
| 10 | - نعمالكفاءة الحرارية | ≥95% (حالة نظيفة) |
| 11 | - نعممعامل نقل الحرارة | 500-1200 واط/م2·ك (تتغير مع سرعة البخار) |
| 12 | - نعمانخفاض الضغط من جانب القشرة | ≤0.05 MPa (7.25 psi) |
| 13 | - نعمانخفاض ضغط جانب الأنابيب | ≤0.1 MPa (14.5 psi) |
| 14 | - نعممقاومة التلوث | 0.0002 m2·K/W (جانب الأنابيب) / 0.0001 m2·K/W (جانب القشرة) |
| 15 | - نعممعدل تدفق البخار القصوى | 50~200 طن/ساعة |
| 16 | - نعمقدرة التكثيف | 10 ¥ 100 ميجاوات |
| 17 | - نعممعايير لحام | ASME Sec IX (منشار لللحام الطويل، GTAW لمفاصل الأنابيب إلى الأوراق) |
| 18 | - نعمأساليب إعادة التنقيب | 100٪ RT (حوائط القشرة) ، PT (مفاصل الأوراق الأنابيب) ، UT (سلامة الروابط المغطاة) |
| 19 | - نعمالاختبار الهيدروستاتي | 1.5 × ضغط التصميم (30 دقيقة، تسرب صفر) |
| 20 | - نعمالاختبار الهوائي | 1.1× الضغط المصمم (اكتشاف تسرب طيف هليوم الكتلة) |
| 21 | - نعمفحص الطرف الثالث | شهادة TÜV/SGS (اختياري) |
| 22 | - نعمالشهادات | طابع ASME U، PED 2014/68/EU، ISO 9001/14001 |
| 23 | - نعمبيئة التثبيت | في المناطق الداخلية والخارجية (الحماية IP55) ، المنطقة الزلزالية 4 (IBC 2018) |
3تصميم مقايض الحرارة الثابت للأنابيب
المبادلات الحرارية الثابتة للأنابيب هي واحدة من أكثر أنواع المبادلات الحرارية شيوعًا. تم تصميمها مع أنابيب مثبتة بشكل دائم على ورقة الأنابيب ، مما يوفر بناءً بسيطًا وقويًا.الـأنابيب الفولاذ الكربوني بدون خيوط ASTM SA179مناسبة تماما لهذه الأنظمة بسبب خصائص نقل الحرارة الممتازة وقدرتها على تحمل الضغوط والدرجات الحرارية العالية.
تصميم فعال من حيث التكلفة:
كفاءة عالية:
المدى الطويل:
مجموعة واسعة من التطبيقات:
4تطبيقات أنابيب ASTM SA179
الـأنابيب الفولاذ الكربوني بدون خيوط ASTM SA179تستخدم في مجموعة واسعة من التطبيقات الصناعية حيث نقل الحرارة الفعال أمر ضروري.هذه الأنابيب مناسبة بشكل خاص لمبادلات الحرارة الثابتة للأنابيب التي تعمل تحت ضغوط ودرجات حرارة عالية.
صناعة البتروكيماويات:
توليد الطاقة:
صناعة النفط والغاز:
أنظمة HVAC:
صناعة الأغذية والمشروبات:
المعالجة الكيميائية:
