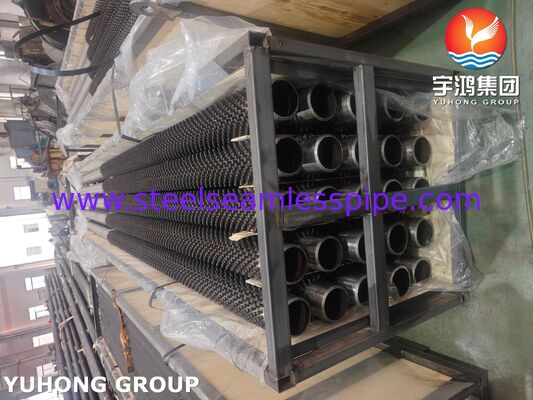

أنابيب مدببة للمُحَسِّنات – فولاذ سبائك ASTM A335 P5
نظرة عامة على المنتج
أنابيب ASTM A335 P5 مدببة للمُحَسِّنات هي مكونات مُصَمَّمة لنقل الحرارة مُصَمَّمة لأنظمة الغلايات ذات درجات الحرارة العالية، ومعدات استعادة الحرارة المهدرة الصناعية، والتطبيقات الحرارية الأخرى الصعبة. تُصَنَّع هذه الأنابيب باستخدام فولاذ سبائك الكروم والموليبدينوم 5Cr-0.5Mo، وتجمع بين قوة درجات الحرارة المرتفعة، ومقاومة الأكسدة، والأداء الموثوق به في بيئات التشغيل المُصَمَّمة بشكل مناسب.

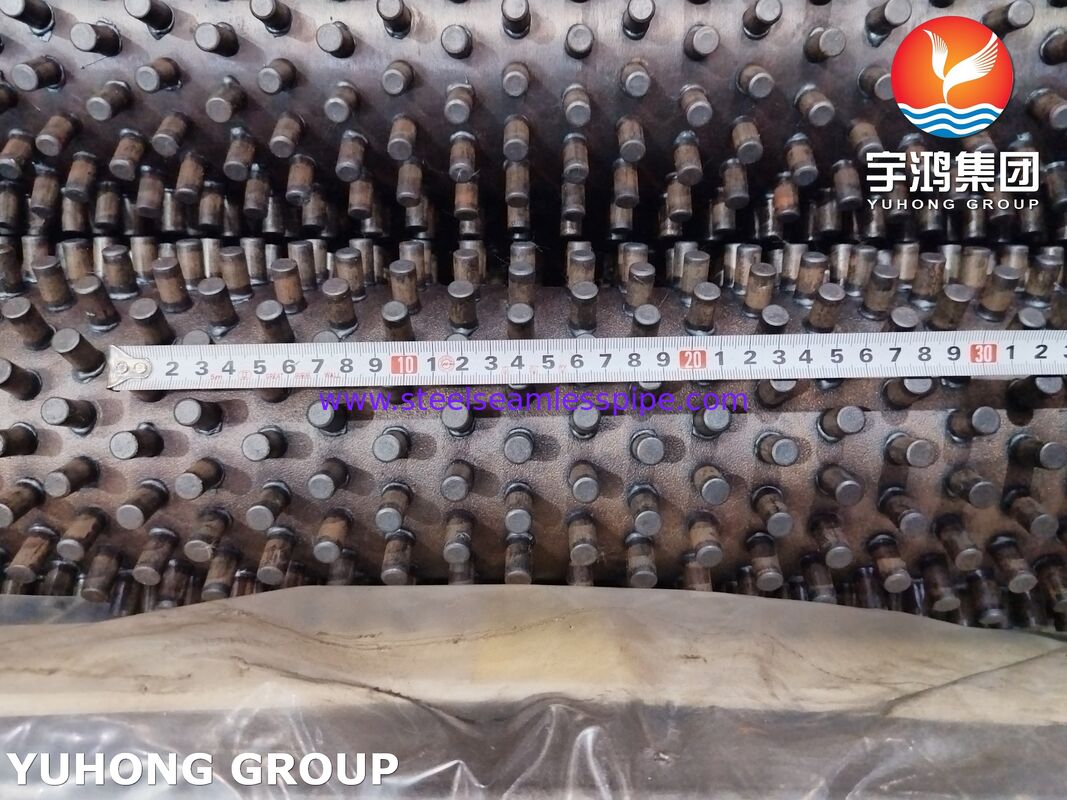

تتميز الأنابيب المدببة بمسامير معدنية صلبة ملحومة على السطح الخارجي للأنبوب الأساسي. تزيد المسامير من مساحة سطح نقل الحرارة الفعالة وتعزز تبادل الحرارة بين جدار الأنبوب وتيار الغاز المحيط. وهي مفيدة بشكل خاص في التطبيقات التي يكون فيها نقل الحرارة من جانب الغاز محدودًا أو حيث قد تكون الأنابيب ذات الزعانف التقليدية أقل ملاءمة بسبب الرماد أو الغبار أو ظروف العملية الصعبة الأخرى.
ASTM A335 P5 هو درجة من درجات فولاذ سبائك الكروم والموليبدينوم المرتبطة عادةً بخدمة الضغط في درجات الحرارة المرتفعة. يوفر تركيبها السبائكي مقاومة مفيدة للأكسدة في درجات الحرارة العالية وأداء خدمة حراري محسّن مقارنة بفولاذ الكربون العادي، مع مراعاة ظروف التشغيل الفعلية وبيئة التآكل.
يمكن تصنيع أنابيبنا المدببة وفقًا لرسومات العملاء ومواصفات المشروع، مع أبعاد أنابيب مخصصة، وهندسة مسامير، وإجراءات لحام، وتشطيبات سطحية لتلبية متطلبات المُحَسِّنات الصناعية وأنظمة استعادة الحرارة.
ميزات المنتج الرئيسية
-
فولاذ سبائكي عالي الحرارة: أنابيب ASTM A335 P5 الأساسية مناسبة للتطبيقات ذات درجات الحرارة المرتفعة المصممة بشكل صحيح.
-
سطح نقل حرارة مُعزَّز: تزيد المسامير الملحومة من المساحة الخارجية المتاحة لتبادل الحرارة من جانب الغاز.
-
ربط مسامير قوي: يتم اختيار لحام المسامير وفقًا للسلامة الميكانيكية المطلوبة، وظروف الخدمة، وإجراءات اللحام المطبقة.
-
مرونة التطبيق: يمكن تخصيص قطر المسمار، والارتفاع، والتباعد، والترتيب، وطول الأنبوب.
-
تصنيع صناعي: يمكن تنسيق الإنتاج مع التفاوتات الأبعاد المحددة، ومتطلبات الفحص، ووثائق المشروع.
-
هندسة مخصصة: يمكن تطوير تكوينات مناسبة للتركيبات الجديدة، ومعدات الاستبدال، وترقيات أنظمة استعادة الحرارة.
التطبيقات النموذجية
1. مُحَسِّنات الغلايات
يمكن دمج الأنابيب المدببة في تصميمات المُحَسِّنات لاستعادة الحرارة المحسوسة من غاز المداخن ونقلها إلى مياه تغذية الغلاية أو سائل عامل آخر مُعَيَّن. يعتمد الترتيب النهائي على تصميم الغلاية، وملف درجة الحرارة، وانخفاض ضغط الغاز المسموح به.
2. استعادة الحرارة المهدرة الصناعية
في الأفران الصناعية، وأنظمة الاحتراق، ومصانع تسخين العمليات، يمكن للأنابيب المدببة المساعدة في استعادة الطاقة الحرارية من غازات العادم التي قد يتم تصريفها بخلاف ذلك.
3. الغلايات لتوليد الطاقة والغلايات الخدمية
يمكن استخدام تجميعات الأنابيب المدببة المصممة بشكل مناسب في أقسام استعادة الحرارة المختارة في الغلايات حيث يلزم وجود فولاذ سبائكي عالي الحرارة وسطح خارجي قوي ميكانيكيًا.
4. المصافي ومنشآت البتروكيماويات
قد تستخدم معدات استعادة الحرارة في المصافي ومصانع البتروكيماويات أنابيب سبائكية مدببة حيث تبرر درجة حرارة العملية والضغط وظروف التآكل اختيار المواد.
5. معدات العمليات ذات درجات الحرارة العالية
تشمل التطبيقات المحتملة الأخرى المُؤكسِدات الحرارية المتخصصة، وأقسام استعادة الحرارة في الأفران المُسَخَّنة، وأنظمة تبريد الغاز الصناعية، مع مراعاة التقييم الهندسي التفصيلي.
مواصفات المنتج
ما يلي هو نطاقات تصنيع تمثيلية بدلاً من الأبعاد الإلزامية التي تحددها ASTM A335. يجب تأكيد التوفر الفعلي والتفاوتات وملاءمة التصميم مقابل متطلبات المشروع.
| البند |
المواصفات النموذجية |
| اسم المنتج |
أنابيب مدببة للمُحَسِّنات |
| مادة الأنبوب الأساسي |
ASTM A335 P5 / ASME SA335 P5 عند تحديده |
| نوع المادة |
فولاذ سبائكي من الكروم والموليبدينوم 5Cr-0.5Mo |
| تصنيع الأنبوب الأساسي |
أنبوب فولاذي سبائكي غير ملحوم |
| القطر الخارجي |
حوالي 25.4–168.3 ملم |
| سمك الجدار |
حوالي 3.2–20 ملم |
| طول الأنبوب |
عادةً 3,000–12,000 ملم؛ أطوال أخرى بالاتفاق |
| مادة المسمار |
مختارة لتناسب مادة الأنبوب، ودرجة حرارة الخدمة، ومتطلبات المشروع |
| قطر المسمار |
حوالي 8–25 ملم |
| ارتفاع المسمار |
حوالي 10–40 ملم |
| ترتيب المسمار |
في خط مستقيم، متعرج، أو خاص بالرسم |
| تباعد المسامير |
مُخصَّص للتصميم الحراري والميكانيكي |
| ربط المسامير |
عملية لحام مؤهلة مناسبة للتصميم المحدد |
| حالة السطح |
كما تم تصنيعه، منظف، أو محدد بخلاف ذلك |
| التوثيق |
شهادات اختبار المواد وسجلات الفحص حسب الاتفاق |
هام: هذه الأبعاد هي نطاقات تصنيع منتجات إرشادية، وليست متطلبات ASTM عالمية. يجب الاتفاق على مادة المسمار، وتصميم اللحام، وطريقة الربط، والتفاوتات الأبعاد قبل الإنتاج.
التركيب الكيميائي لـ ASTM A335 P5
ASTM A335 P5 هو فولاذ سبائكي من الكروم والموليبدينوم. يقدم الجدول التالي حدود التركيب المحددة عادةً للدرجة P5، مع مراعاة التأكيد مقابل إصدار المعيار الحاكم وشهادة المواد.
| العنصر |
التركيب، % بالكتلة |
| الكربون (C) |
0.15 كحد أقصى |
| المنغنيز (Mn) |
0.30–0.60 |
| الفوسفور (P) |
0.025 كحد أقصى |
| الكبريت (S) |
0.025 كحد أقصى |
| السيليكون (Si) |
0.50 كحد أقصى |
| الكروم (Cr) |
4.00–6.00 |
| الموليبدينوم (Mo) |
0.45–0.65 |
يساهم محتوى الكروم في مقاومة الأكسدة في درجات الحرارة المرتفعة، بينما يدعم الموليبدينوم القوة والمقاومة للتليين الحراري. توازن هذه الخصائص يجعل P5 مرشحًا لأنابيب الضغط عالية الحرارة ومعدات نقل الحرارة المصممة بشكل مناسب.
يجب التحقق من التركيب الكيميائي باستخدام متطلبات ASTM A335 المطبقة وأحكام تحليل الحرارة أو تحليل المنتج المحددة في أمر الشراء.
الخصائص الميكانيكية لـ ASTM A335 P5
ما يلي هو المتطلبات الميكانيكية الدنيا المحددة عادةً لـ ASTM A335 P5. قم بتأكيد تعيين الدرجة المطبقة، وإصدار المعيار، وشكل المنتج، وأي متطلبات مشروع إضافية قبل الإصدار للتصنيع.
| الخاصية |
المتطلب النموذجي |
| قوة الشد |
415 ميجا باسكال كحد أدنى |
| قوة الخضوع |
205 ميجا باسكال كحد أدنى |
| الاستطالة |
وفقًا لمتطلبات العينة والمعيار المطبق |
| الصلابة |
حسب ما يتطلبه المواصفة الحاكمة وأمر الشراء |
يتم تحديد الخصائص الميكانيكية من خلال اختبار الأنبوب الأساسي وفقًا لمواصفات المواد المطبقة. يمكن أن يؤثر لحام المسامير وأي معالجة حرارية لاحقة على الخصائص المادية المحلية؛ لذلك، يجب تحديد تأهيل اللحام والفحوصات الإضافية عند الاقتضاء حسب التصميم.
عملية التصنيع
1. اختيار الأنبوب الأساسي
يتم شراء أنابيب ASTM A335 P5 غير الملحومة بالقطر الخارجي المطلوب، وسمك الجدار، والطول، وحالة المواد. يتم فحص تحديد المواد والشهادات قبل التصنيع.
2. القطع وإعداد الأطراف
يتم قطع الأنابيب إلى الطول المحدد، ويتم إعداد الأطراف لتناسب متطلبات التجميع والتركيب اللاحقة.
3. إعداد المسامير
يتم تصنيع المسامير أو اختيارها بالقطر المحدد، والارتفاع، والمادة، والهندسة. يتم تقييم توافق مادة المسمار مع درجة حرارة التشغيل، وكيمياء الأنبوب، وإجراء اللحام.
4. لحام المسامير
يتم ربط المسامير باستخدام إجراء لحام معتمد ومؤهل مناسب للمواد والتصميم المختار. يتم التحكم في معلمات اللحام لتحقيق جودة الربط المطلوبة مع الحد من الآثار الضارة على المادة الأساسية.
5. المعالجة الحرارية، عند الاقتضاء
يتم إجراء المعالجة الحرارية بعد اللحام عند الاقتضاء من قبل كود البناء المطبق، أو إجراء اللحام المؤهل، أو متطلبات المواد، أو مواصفات المشروع. يتم توثيق دورة درجة الحرارة والسجلات حسب الاقتضاء.
6. الفحص والتحقق النهائي
تخضع الأنابيب النهائية لفحوصات الأبعاد والفحص البصري المحدد، وفحص سلامة اللحام، والتحقق من المواد، والفحوصات غير المدمرة. يتم تسجيل النتائج وفقًا لخطة الفحص والاختبار.
طرق الفحص والاختبار
يجب أن تغطي ضمان الجودة للأنابيب المدببة ASTM A335 P5 كل من الأنبوب الأساسي غير الملحوم ووصلات المسامير الملحومة. يعتمد نطاق الفحص الدقيق على أمر الشراء، وكود التصميم، وظروف الخدمة، ومعايير القبول المتفق عليها.
1. مراجعة شهادة المواد
مراجعة شهادات اختبار المواد للدرجة، ورقم الدفعة، والتركيب الكيميائي، ونتائج الاختبارات الميكانيكية، وحالة المعالجة الحرارية، وقابلية التتبع.
2. التحليل الكيميائي
التحقق من التركيب الكيميائي باستخدام نتائج اختبارات المطحنة المعتمدة، وعند الاقتضاء، تحليل المنتج المستقل أو اختبارات تحليلية مناسبة.
3. اختبار الشد
التحقق من قوة الشد، وقوة الخضوع، والاستطالة وفقًا لمواصفات الأنبوب الأساسي المطبقة وطرق الاختبار المشار إليها.
4. اختبار الصلابة
إجراء اختبار الصلابة حيثما يتطلب ذلك مواصفات المواد، أو إجراء اللحام، أو متطلبات المعالجة الحرارية، أو خطة فحص المشروع.

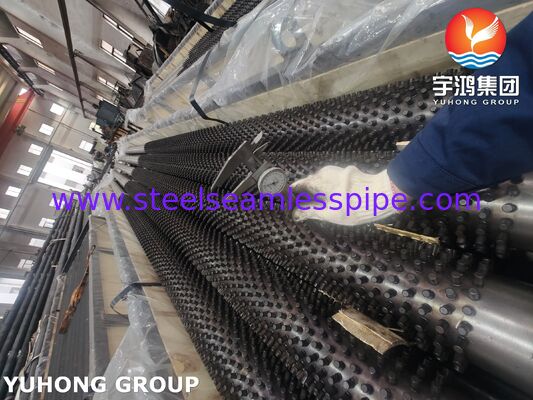

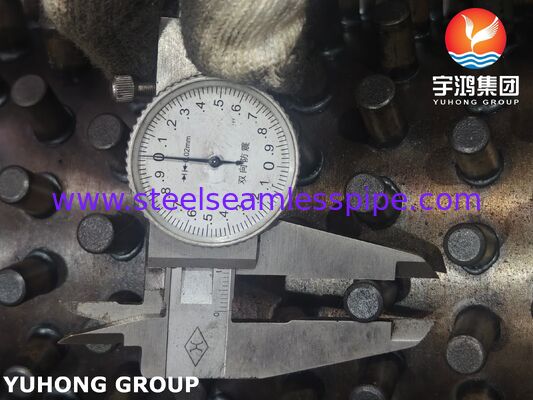

5. الفحص الأبعادي
قياس القطر الخارجي للأنبوب، وسمك الجدار، والطول، والاستقامة، وقطر المسمار، وارتفاع المسمار، وتباعد المسامير، والتكوين العام مقابل الرسومات المعتمدة.
6. الفحص البصري
فحص سطح الأنبوب، ووضع المسامير، ومظهر اللحام، ومناطق اللحام التي يمكن الوصول إليها بحثًا عن عيوب مرئية، أو ربط غير مكتمل، أو تناثر مفرط، أو ظروف سطحية غير مقبولة.
7. اختبار سلامة لحام المسامير
استخدام طريقة فحص متفق عليها، مثل الانحناء التمثيلي، أو المطرقة، أو اختبارات الربط المؤهلة الأخرى عند الاقتضاء. يجب تحديد الطريقة، وتكرار أخذ العينات، ومعايير القبول من خلال الإجراء المعتمد أو مواصفات المشروع.
8. الفحص غير المدمر
قد يتم تحديد الفحص بالصبغة السائلة، أو الجسيمات المغناطيسية، أو الموجات فوق الصوتية، أو الإشعاعي حيثما كان ذلك مناسبًا تقنيًا للهندسة ونوع العيب المتوقع. ليست كل طريقة مناسبة لكل تكوين لحام مسمار، ويجب الاتفاق على نطاق الفحص المطلوب مسبقًا.
9. اختبار التسرب الهيدروستاتيكي أو البديل
يتم اختبار الأنبوب الأساسي وفقًا لمتطلبات ASTM A335 الحاكمة أو بديل مسموح به صراحةً. يجب أن يتبع الاختبار الإضافي لتجميع مدبب مكتمل مواصفات التصميم وأمر الشراء المطبقة.
10. التحقق من المعالجة الحرارية
عندما تكون المعالجة الحرارية بعد اللحام مطلوبة، تحقق من دورة درجة الحرارة المسجلة، ووقت الاحتفاظ، ووثائق العملية المطبقة.
11. التوثيق النهائي
توفير سجلات الفحص والاختبار المتفق عليها، وشهادات المواد، ووثائق التتبع، وتقارير الأبعاد. يمكن تضمين سجلات إجراءات اللحام وتأهيل اللحامين عند الاقتضاء بموجب العقد.
مزايا الأنابيب المدببة للمُحَسِّنات
-
مساحة نقل حرارة خارجية محسّنة مقارنة بأنبوب عادي مشابه بخلاف ذلك.
-
استعادة حرارة محسّنة محتملة حيث يكون الحمل الحراري من جانب الغاز هو المقاومة المسيطرة.
-
هندسة مسامير مرنة لتلبية المتطلبات الحرارية والميكانيكية الخاصة بالمشروع.
-
خيار مادة الأنبوب السبائكي لخدمة درجات الحرارة المرتفعة.
-
قابلية التكيف مع تيارات الغاز المختارة التي تحتوي على غبار أو رماد عندما يتم تصميم التخطيط، وتباعد المسامير، وتوفير التنظيف بشكل صحيح.
-
التصنيع وفقًا لرسومات العملاء للمعدات البديلة والجديدة.
يعتمد أداء نقل الحرارة الفعلي على خصائص الغاز، وسرعة التدفق، ودرجة الأنابيب، وهندسة المسامير، والتلوث، وفروق درجات الحرارة، وتصميم المبادل الحراري العام. لا توفر الأنابيب المدببة تلقائيًا أداءً فائقًا في كل خدمة.
لماذا تختار أنابيبنا المدببة ASTM A335 P5؟
نحن نركز على التصنيع الموجه بالمواصفات لتطبيقات نقل الحرارة الصناعية. يمكن تعريف كل طلب حول درجة الأنبوب الأساسي، وأبعاد الأنبوب، وترتيب المسامير، وإجراء الربط، ونطاق الفحص، ومتطلبات التتبع، ووثائق التسليم.
يؤكد تخطيط الإنتاج لدينا على:
-
تتبع درجة المواد ورقم الدفعة.
-
التحكم الأبعادي مقابل الرسومات المعتمدة.
-
إجراءات لحام وفحص محددة.
-
سجلات فحص مُخصَّصة لخطة الجودة المتفق عليها.
-
تخصيص للمُحَسِّنات والغلايات وأنظمة استعادة الحرارة المهدرة الصناعية.
