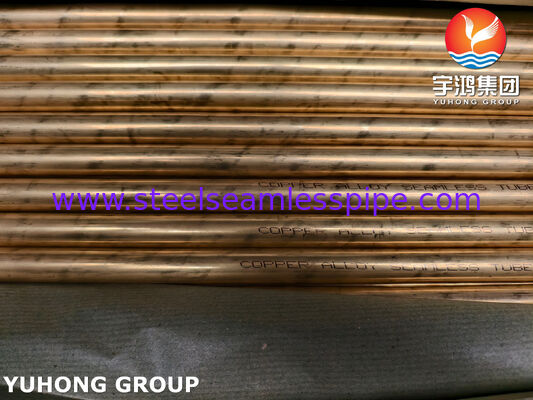

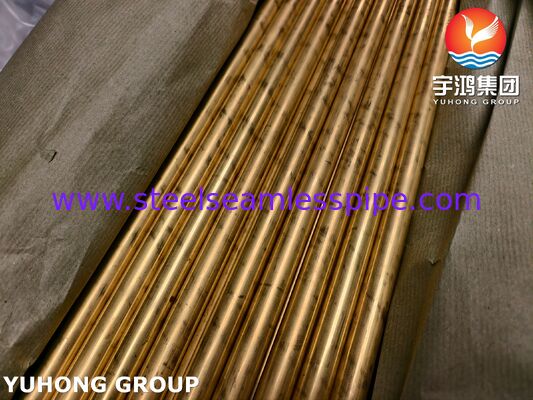

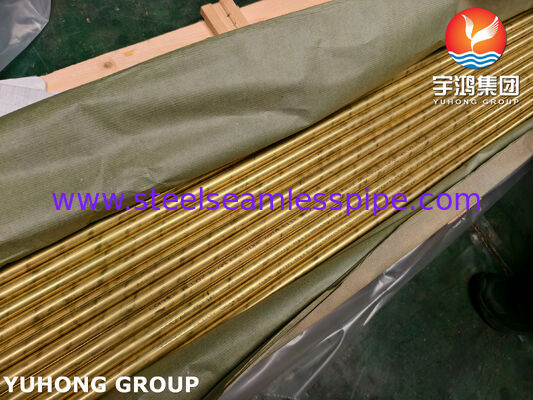

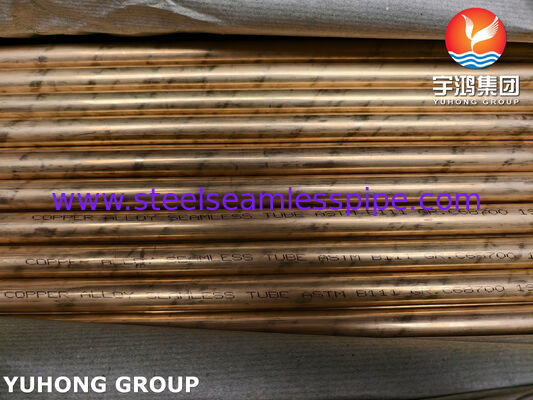

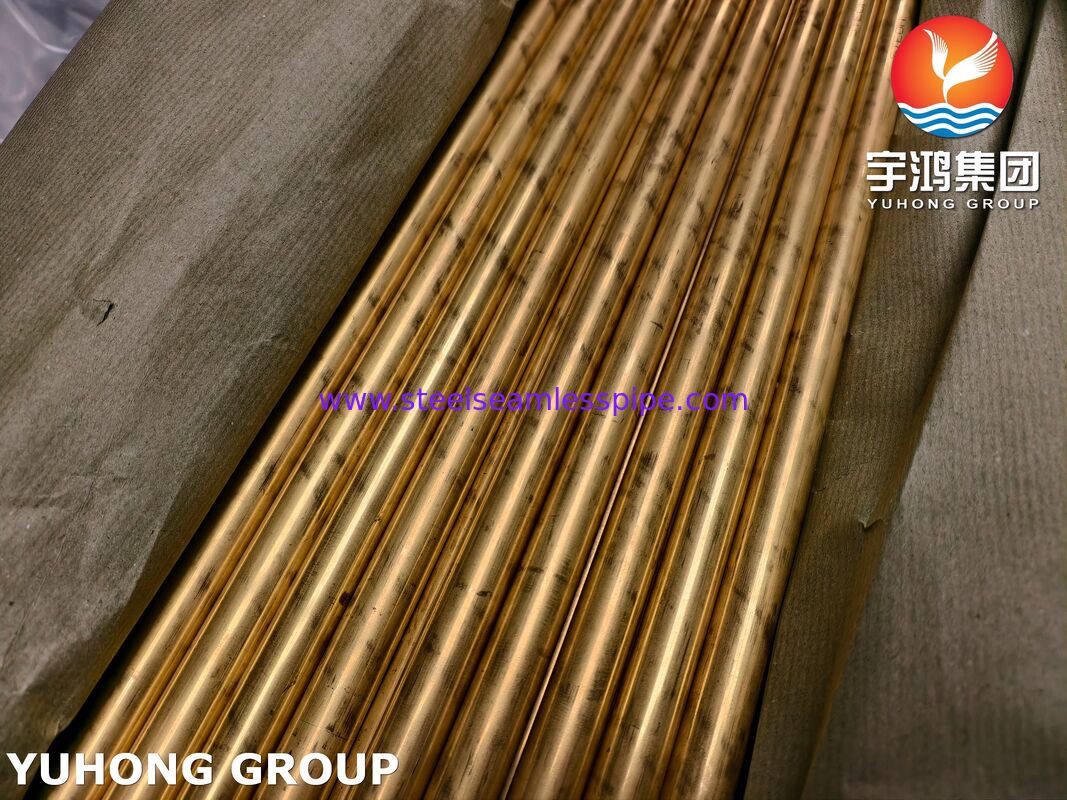

أنبوب نحاس ألومنيوم غير ملحوم ASTM B111 C68700 للمبادلات الحرارية والمكثفات
أنبوب سبيكة نحاس ASTM B111 C68700 هو أنبوب نحاس ألومنيوم غير ملحوم مصنع لتطبيقات المكثفات والمبخرات والمبادلات الحرارية.
يُصنف UNS C68700 على أنه نحاس ألومنيوم، النوع ب بموجب ASTM B111/B111M. السبيكة هي مادة نحاس-زنك-ألومنيوم مع محتوى زرنيخ متحكم فيه. تركيبته الكيميائية المحددة تشمل 76.0-79.0% نحاس، 1.8-2.5% ألومنيوم و 0.02-0.06% زرنيخ، مع الزنك كعنصر متبقي.
يمكن توريد الأنبوب في درجات حرارة وتكوينات أبعاد مختلفة وفقًا لـ ASTM B111/B111M ومتطلبات المشروع. تشمل التطبيقات النموذجية المكثفات السطحية والمبادلات الحرارية والمبخرات ومعدات نقل الحرارة الصناعية الأخرى.
المواصفات الفنية
| البند |
المواصفات |
| اسم المنتج |
أنبوب نحاس ألومنيوم غير ملحوم C68700 |
| المعيار |
ASTM B111 / ASTM B111M |
| المعادل لـ ASME |
ASME SB111 / SB111M عند تحديده |
| UNS |
C68700 |
| نوع السبيكة |
سبيكة نحاس-زنك-ألومنيوم |
| الوصف الشائع |
نحاس ألومنيوم النوع ب |
| نوع الأنبوب |
غير ملحوم |
| عملية التصنيع |
البثق / السحب / التلدين / التقويم حسب الاقتضاء |
| القطر الخارجي |
حتى 3-1/8 بوصة [80 مم] ضمن نطاق ASTM B111؛ أحجام أخرى بالاتفاق |
| سمك الجدار |
وفقًا للمواصفات ومتطلبات المشروع |
| الطول |
أطوال مستقيمة، مخصصة |
| الحالة (Temper) |
O61 ملدن، مسحوب خفيف، مسحوب صلب أو حالة قابلة للتطبيق |
| السطح |
تشطيب المصنع / سطح نظيف |
| حالة النهاية |
نهاية عادية أو مخصصة |
| الاختبار |
التيار الدوامي، الهيدروستاتيكي، الهوائي والاختبارات الميكانيكية القابلة للتطبيق |
| الوثائق |
شهادة اختبار المواد ووثائق الفحص |
التركيب الكيميائي لـ C68700
يتم التحكم في التركيب الكيميائي لـ C68700 ليتوافق مع متطلبات ASTM B111 المعمول بها.
| العنصر |
متطلبات ASTM B111 C68700 |
| النحاس (Cu) |
76.0-79.0% |
| الألومنيوم (Al) |
1.8-2.5% |
| الزرنيخ (As) |
0.02-0.06% |
| الحديد (Fe) |
≤0.06% |
| الرصاص (Pb) |
≤0.07% |
| الزنك (Zn) |
المتبقي |
الخصائص الميكانيكية
تعتمد الخصائص الميكانيكية على الحالة المحددة.
لـ أنبوب C68700 O61 ملدن، تشمل الحد الأدنى لمتطلبات ASTM B111 المشار إليها عادةً:
| الخاصية |
متطلبات O61 ملدن |
| مقاومة الشد |
≥345 ميجا باسكال |
| مقاومة الخضوع |
≥125 ميجا باسكال |
| الصلابة |
وفقًا لمتطلبات حالة ASTM B111 |
عملية التصنيع
يتم تصنيع أنابيب سبائك النحاس غير الملحومة C68700 من خلال عملية إنتاج أنابيب متحكم فيها.
1. تحضير البليت
يتم تحضير مادة سبيكة النحاس وفقًا للتركيب الكيميائي C68700 المحدد ومتطلبات تحديد الحرارة.
2. البثق والثقب
تتم معالجة البليت لتشكيل أنبوب مجوف مناسب لعمليات السحب اللاحقة.
3. السحب على البارد
يستخدم السحب على البارد لتحقيق القطر الخارجي المطلوب وسمك الجدار والتفاوتات الأبعاد.
4. المعالجة الحرارية
يتم إجراء التلدين أو المعالجة الحرارية الأخرى القابلة للتطبيق وفقًا للحالة المحددة ومتطلبات ASTM B111.
5. التقويم والقطع
يتم تقويم الأنابيب وقطعها إلى الطول المطلوب.
6. الفحص النهائي
يتم إجراء اختبارات الأبعاد والسطح والاختبارات الميكانيكية وغير المدمرة القابلة للتطبيق قبل الشحن.
أبعاد الأنبوب
يمكن توريد أنابيب نحاس ألومنيوم C68700 في مجموعات متنوعة من القطر الخارجي وسمك الجدار.
تشمل معلومات الطلب النموذجية:
-
القطر الخارجي
-
سمك الجدار
-
طول الأنبوب
-
الحالة (Temper)
-
التفاوتات الأبعاد
-
حالة النهاية
-
حالة السطح
-
متطلبات الاختبار
بالنسبة لمشاريع المكثفات والمبادلات الحرارية، يمكن تصنيع أبعاد الأنابيب وفقًا لرسم لوحة الأنبوب الخاصة بالعميل، أو مواصفات المعدات، أو جدول الأنابيب.
المعالجة الحرارية والحالة (Temper)
يحدد ASTM B111/B111M عدة حالات للأنابيب، بما في ذلك:
-
ملدن
-
مسحوب خفيف
-
مسحوب صلب
-
مسحوب صلب وملدن النهاية
تؤثر الحالة المختارة على الخصائص الميكانيكية وخصائص التشكيل للأنبوب. يحدد ASTM B111/B111M-24 على وجه التحديد هذه الحالات المتاحة لأنابيب النحاس وسبائك النحاس.
بالنسبة للتطبيقات التي تتضمن توسيع الأنابيب، أو الانحناء، أو التركيب من أنبوب إلى لوحة أنبوب، يجب تأكيد الحالة المناسبة أثناء مرحلة الهندسة.
الاختبار ومراقبة الجودة
يمكن إجراء مراقبة الجودة وفقًا لـ ASTM B111/B111M ومتطلبات شراء العميل.
الفحص الكيميائي
-
تحليل كيميائي للدفعة
-
التحقق من النحاس
-
التحقق من الألومنيوم
-
التحقق من الزرنيخ
-
التحكم في الحديد والرصاص
-
تتبع رقم الدفعة
الاختبارات الميكانيكية
اختبارات الأنابيب
قد تشمل اختبارات ASTM B111 المعمول بها:
-
اختبار التوسيع
-
اختبار التسوية
-
اختبار الإجهاد المتبقي
-
اختبار التيار الدوامي
-
الاختبار الهيدروستاتيكي
-
الاختبار الهوائي
يحدد ASTM B111/B111M-24 على وجه التحديد اختبارات التوسيع والتسوية والإجهاد المتبقي جنبًا إلى جنب مع اختبارات التيار الدوامي والهيدروستاتيكي والهوائي ضمن متطلبات المنتج الخاصة به.
فحص الأبعاد
يمكن أن يشمل الفحص:
-
القطر الخارجي
-
سمك الجدار
-
الطول
-
الاستقامة
-
البيضاوي
-
حالة النهاية
-
حالة السطح
التطبيقات
المكثفات السطحية
يتم تحديد أنابيب C68700 غير الملحومة لتطبيقات أنابيب المكثفات التي يغطيها ASTM B111.
المبادلات الحرارية
يمكن استخدام الأنابيب كأنابيب نقل حرارة في المبادلات الحرارية ذات الغلاف والأنبوب حيث يتم تحديد نحاس ألومنيوم C68700.
المبخرات
يشمل ASTM B111 تطبيقات المبخرات ضمن نطاقه لأنابيب النحاس وسبائك النحاس غير الملحومة.
معدات التبريد الصناعية
قد تشمل المعدات النموذجية:
-
المكثفات السطحية
-
المبادلات الحرارية ذات الغلاف والأنبوب
-
المبخرات
-
المبردات الصناعية
-
معدات نقل الحرارة لتوليد الطاقة
-
معدات التبريد البحرية والصناعية
