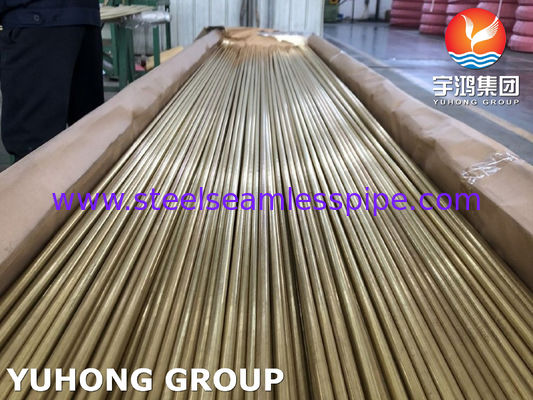

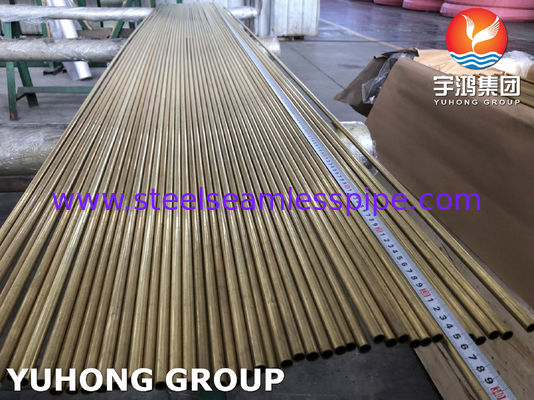

DIN 17660 CuZn20Al2 F39 أنبوب سبيكة نحاسية بلا خيوط لمبادل الحرارة

لمحة عامة عن المنتج

أنبوب DIN 17660 CuZn20Al2 F39 بدون خيوط من سبيكة النحاس هو أنبوب نحاسي من الألومنيوم المصنوع لمبادلات الحرارة والمكثفات وغيرها من تطبيقات نقل الحرارة الصناعية.

CuZn20Al2 هو سبيكة النحاس والزنك والألومنيوم. يحدد تسمية F39 حالة مادة محددة مع متطلبات ميكانيكية محددة.يتم توفير المنتج على شكل أنابيب مستديرة خالية من الخيط ويمكن تصنيعها في قطرات خارجية مخصصة، سمك الجدران وأطوال وفقا لمتطلبات المشروع.

الأنابيب مناسبة للمعدات التي يتم تحديد أنابيب سبيكة النحاس لخدمة نقل الحرارة ، بما في ذلك المكثفات ومبادلات الحرارة وأنظمة التبخر.

بالنسبة للمشاريع التي تتطلب تسمية مادة أوروبية دقيقة، المعيار المعمول به، نوع المواد،يجب تأكيد شكل المنتج من مواصفات الشراء وشهادة المواد.

المواصفات التقنية

تُدرج معلومات المنتج القائمة CuZn20Al2 F39 كأنبوب سبيكة نحاسية خالية من اللحام وتعطي أبعاد مخصصة لتطبيقات مبادلات الحرارة الصناعية.

تسمية المواد

CuZn20Al2

ينتمي CuZn20Al2 إلى عائلة سبائك النحاس والزنك مع الألومنيوم كعنصر سبائك.

المعلومات المتاحة عن المنتج تحدد السبائك مع ما يقرب من:

• النحاس: 76.0~79.0%

• الألومنيوم: 1.8 ∼ 2.5%

• الزنك: التوازن

• الرصاص والحديد المتحكم بهما وفقاً للمواصفات المعمول بها

يجب التحقق من التكوين الكيميائي الدقيق من الطبعة المعمول بها من DIN 17660 وشهادة اختبار المواد للحرارة المقدمة.

تحديد المواد المهم

لا ينبغي وصف CuZn20Al2 باسم CW509L.

CW509L هو التسمية الأوروبيةCuZn40، مع النحاس حوالي 59.5 ٪ و61.5 ٪ والزنك كمتوازن. إنه نوع نحاس مختلف عن CuZn20Al2.

لذلك، لا ينبغي أن تستخدم صفحة المنتج:

CuZn20Al2 / CW509L

باعتبارها تسميات مادة قابلة للتبادل.

إذا كان مؤشر العميل المشترك يحدد بالفعلCW509L / CuZn40، ثم يجب التعامل مع هذا كصفحة منتج مختلفة.

التركيب الكيميائي

بالنسبة للمادة CuZn20Al2 المدرجة في بيانات المنتج القائمة:

يجب الإبلاغ عن تحليل الحرارة الدقيق وفقًا لمعيار المواد المعمول به وطلب الشراء.

الخصائص الميكانيكية F39

المعلومات التقنية الحالية لـ CuZn20Al2 F39 تحدد:

يجب الاحتفاظ بهذه القيم فقط عندما تؤكد المواد المقدمة والإصدار المعمول به من المعيار حالة F39. يجب أن تحكم MTC لكل مجموعة إنتاج.

عملية التصنيع

يمكن تصنيع أنبوب CuZn20Al2 F39 من خلال عملية إنتاج أنابيب سبيكة نحاسية خالية من اللحام:

1. تحضير مواد خام من سبائك النحاس

2. تفتيش البطاقات وتحديد الحرارة

3. طحن أو اختراق ساخن

4. الرسم البارد

5. المعالجة الحرارية الوسيطة عند الضرورة

6. الحجم النهائي

7. التصحيح

8. قطع

9. تنظيف السطح

10. الاختبار غير المدمر

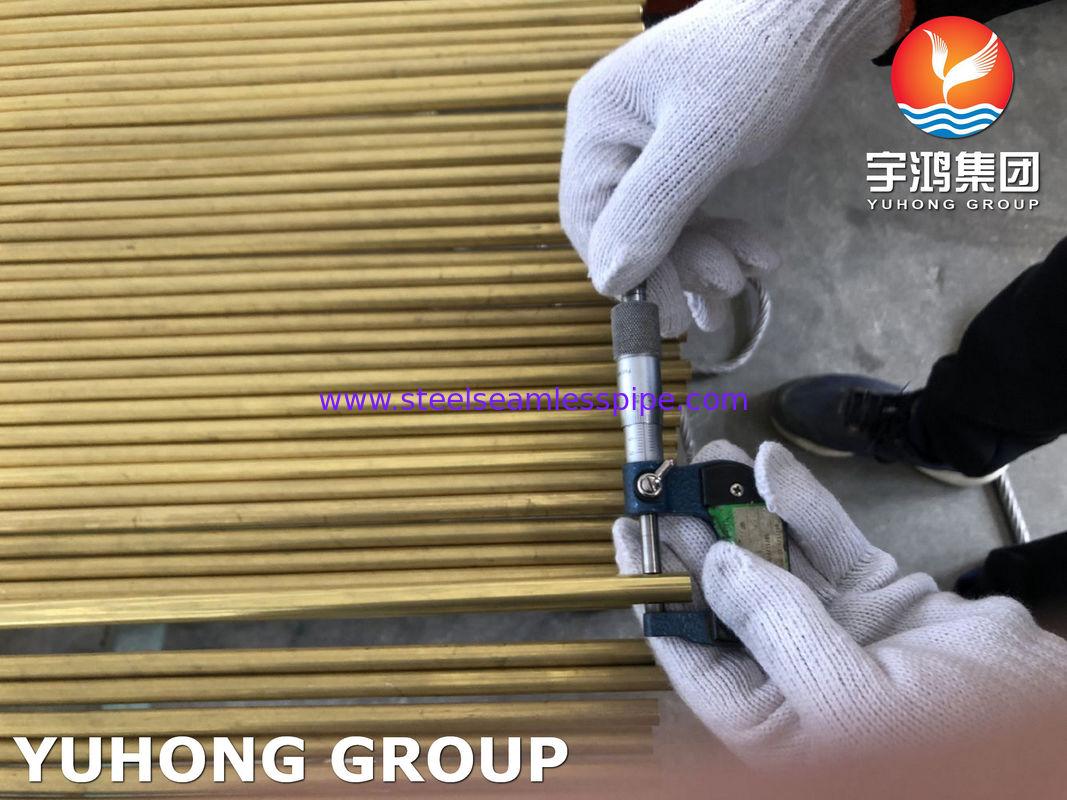

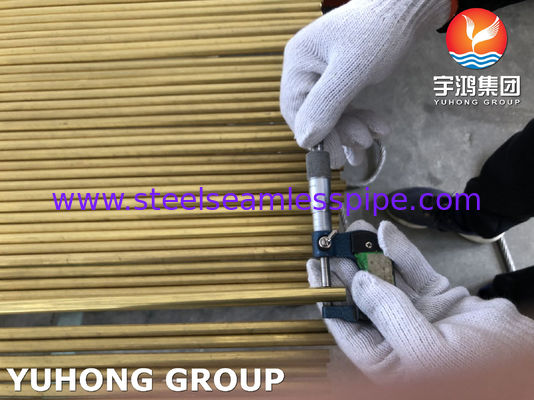

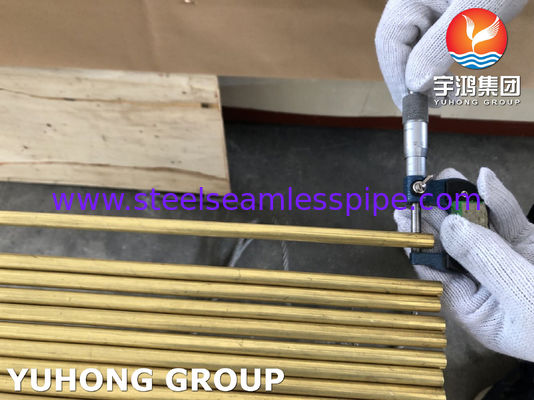

11. فحص الأبعاد

12. العلامة النهائية والتعبئة

الطريق الفعلي للإنتاج يعتمد على أبعاد الأنابيب المحددة، ودرجة الحرارة والمتطلبات التقنية المعمول بها.

أبعاد الأنابيب

يمكن تخصيص الأبعاد المتاحة وفقًا لمتطلبات العميل.

تتضمن معلومات الطلبات النموذجية:

• القطر الخارجي

• سمك الجدار

• طول الأنابيب

• مساحات التسامح

• حالة السطح

• الحالة النهائية

• حالة المواد

• متطلبات الاختبار

بالنسبة لتطبيقات المبادلات الحرارية ، يمكن تنسيق أبعاد الأنبوب مع قطر ثقب الأنبوب في ورقة الأنبوب ومتوسط الأنبوب ومتطلبات توسع الأنبوب.

التشطيب السطحي

يمكن أن تشمل ظروف السطح المتاحة:

• طلاء الطاحونة

• السطح المنظف

• السطح الملمع

• النهاية الساطعة حيثما تم تحديدها

يجب ذكر حالة السطح المطلوبة في طلب الشراء عندما تكون هناك حاجة إلى نهاية محددة.

اختبار غير مدمر

يمكن استخدام اختبار التيار الدوامي على أنابيب سبائك النحاس السلسة وفقًا لمواصفات المنتج ومتطلبات الشراء المعمول بها.

يمكن أن تشمل الاختبارات الإضافية:

• اختبار التيار الدوري

• الاختبار الهيدروستاتي

• الاختبار الهوائي

• فحص الأبعاد

• فحص السطح

يجب تحديد طريقة الاختبار الدقيقة وفقًا للمعيار المعمول به ومتطلبات العميل.

تطبيقات مبادلات الحرارة

يمكن استخدام أنابيب CuZn20Al2 F39 الخالية من الخيط في معدات مثل:

• مبادلات الحرارة ذات القشرة والأنابيب

• مكثفات السطح

• مكثفات صناعية

• أجهزة التبخر

• مبردات النفط

• أنظمة مياه التبريد

• أنظمة مكثفات البخار

• معدات التبريد المتعلقة بالتوربينات

المعلومات الحالية عن المنتج تحدد على وجه التحديد المبادلات الحرارية، والمبخرات، والمكثفات، ومكثفات البخار الغدد، ومخرجات البخار ومبردات زيت التوربين بين التطبيقات.

تطبيقات أنابيب المكثفات

أنابيب سبيكة النحاس تستخدم على نطاق واسع كأنابيب نقل الحرارة في معدات التكثيف.

بالنسبة لمشروع مكثف محدد ، يجب أن ينظر في اختيار المواد:

• كيمياء مياه التبريد

• الحرارة

• سرعة التدفق

• بيئة جانب الأنابيب

• مواد أوراق الأنابيب

• طريقة ربط الأنبوب بالورق

• متطلبات التصميم

لا ينبغي أن تحل البيانات العامة لمقاومة التآكل محل اختيار المواد الخاصة بالتطبيق.

تثبيت الأنبوب إلى الأوراق

بالنسبة لتطبيقات مبادلات الحرارة والمكثفات ، يجب أن تتطابق OD الأنبوب وسمك الجدار مع تصميم ورقة الأنبوب.

اعتماداً على تصميم المعدات، يمكن تركيب الأنابيب بواسطة:

• التوسع الميكانيكي

• تسليط الأنابيب

• طرق الارتباط الأخرى بين الأنبوب والورق المحددة من قبل مصمم المعدات

يجب مراعاة حالة المواد المختارة عند تصميم عملية توسيع الأنابيب.
