لوحة أنابيب من الفولاذ المقاوم للصدأ ASTM A182 F316Ti UNS S31635 مبثوقة لمبادل حراري

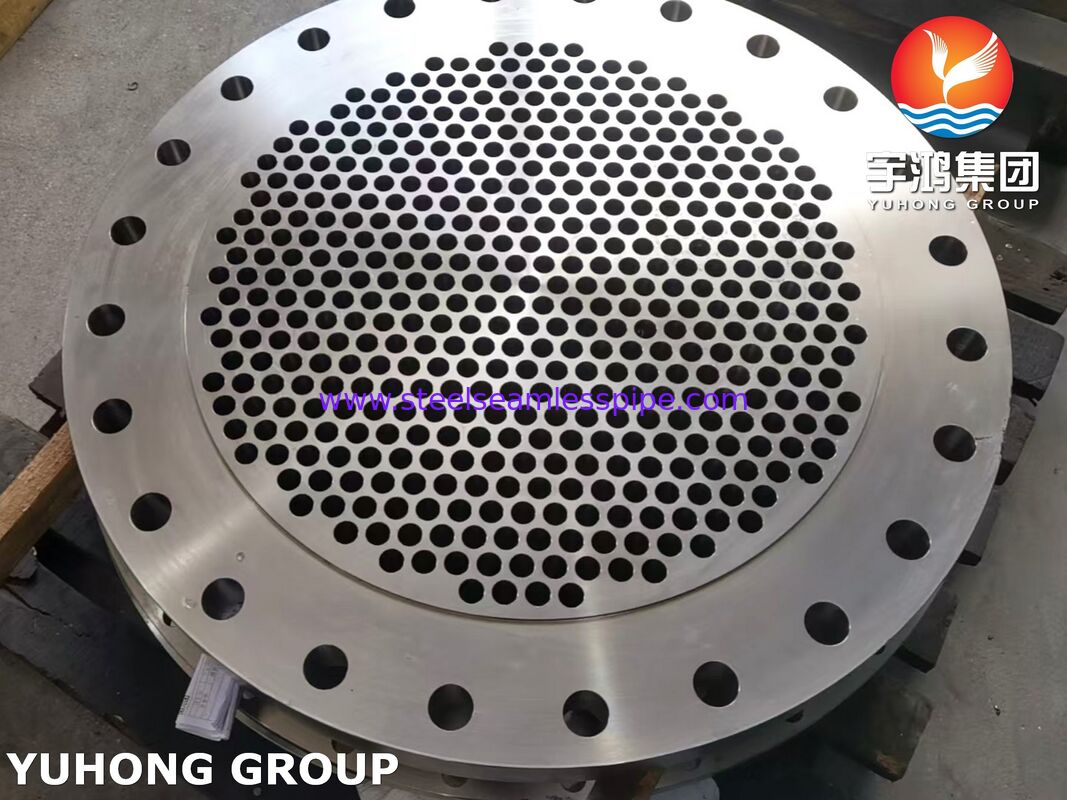

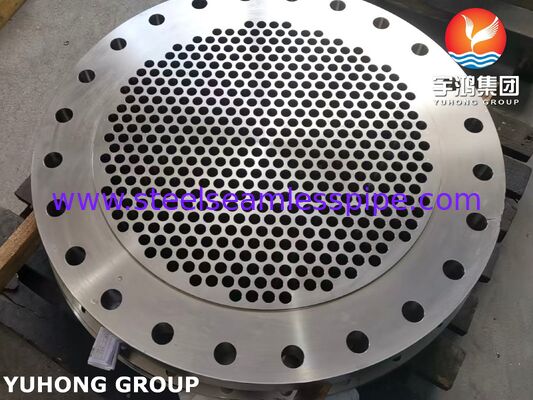

لوحة أنابيب من الفولاذ المقاوم للصدأ ASTM A182 F316Ti هي مكون مبادل حراري مبثوق ومُشَكَّل مصنع منفولاذ مقاوم للصدأ أُوستنيتي UNS S31635 / F316Ti.
تم تصميم لوحة الأنابيب لدعم وتحديد مواقع أنابيب المبادل الحراري مع فصل مساحات السوائل من جانب الغلاف وجانب الأنبوب. اعتمادًا على تصميم المعدات، يمكن أن تتضمن ثقوب أنابيب مُشَكَّلة بدقة، وثقوب مسامير، وأخاديد فاصلة للممرات، وأسطح مانعة للتسرب، وميزات أخرى مطلوبة حسب رسم العميل.
F316Ti هو درجة فولاذ مقاوم للصدأ مُثَبَّت بالتيتانيوم ومحتوي على الموليبدينوم. تحدد ASTM A182 F316Ti على أنها UNS S31635، مع الكروم والنيكل والموليبدينوم كعناصر سبائك رئيسية والتيتانيوم مضاف وفقًا لمتطلبات التثبيت المحددة.
يمكن تصنيع لوحة الأنابيب وفقًا لـASTM A182 / ASME SA182وإنهاءها وفقًا لمواصفات TEMA، ASME، رسومات العملاء أو المواصفات الخاصة بالمشروع حيثما ينطبق ذلك.
مواصفات المنتج
| البند |
المواصفات |
| المنتج |
لوحة أنابيب من الفولاذ المقاوم للصدأ |
| معيار المواد |
ASTM A182 / ASME SA182 |
| الدرجة |
F316Ti |
| UNS |
S31635 |
| المادة |
فولاذ مقاوم للصدأ أُوستنيتي |
| المكافئ الشائع |
316Ti / 1.4571 |
| الإنشاء |
مبثوق |
| التشغيل الآلي |
تشغيل آلي CNC |
| التطبيق |
مبادل حراري / وعاء ضغط |
| ثقوب الأنابيب |
حسب الطلب |
| نمط ثقوب الأنابيب |
مثلثي / مربع / مربع مُدوَّر / حسب الطلب |
| مسافة الأنابيب |
محددة من قبل العميل |
| القطر الخارجي |
حسب الطلب |
| السماكة |
حسب الطلب |
| ثقوب المسامير |
حسب الطلب |
| فاصل الممرات |
حسب الطلب |
| التشطيب السطحي |
مُشَكَّل / محدد من قبل العميل |

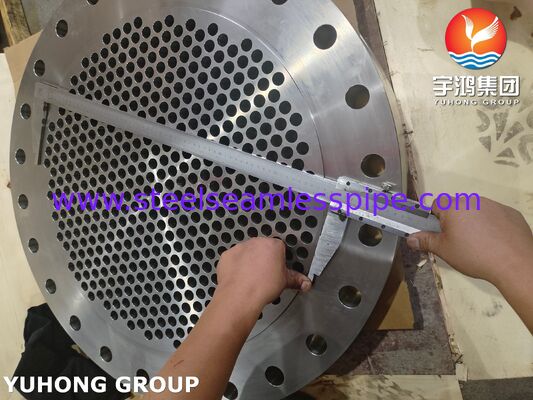

| الفحص |
أبعاد / PMI / UT / PT حسب المواصفات |
المادة: F316Ti / UNS S31635
ASTM A182 F316Ti هي درجة سبائك مبثوقة من الفولاذ المقاوم للصدأ الأُوستنيتي المُثَبَّت بالتيتانيوم.
عناصر السبائك الرئيسية هي الكروم والنيكل والموليبدينوم. يتم التحكم في التيتانيوم لتثبيت الدرجة ضد ترسيب كربيد الكروم وفقًا لمتطلبات ASTM الكيميائية.
التركيب الكيميائي النموذجي
| العنصر |
متطلبات ASTM A182 F316Ti |
| C |
≤0.08% |
| Mn |
≤2.00% |
| Si |
≤1.00% |
| P |
≤0.045% |
| S |
≤0.030% |
| Cr |
16.0-18.0% |
| Ni |
10.0-14.0% |
| Mo |
2.00-3.00% |
| N |
≤0.10% |
| Ti |
5 × (C + N) كحد أدنى إلى 0.70% كحد أقصى. |
| Fe |
الرصيد |
الخصائص الميكانيكية
تشمل المتطلبات الميكانيكية الدنيا النموذجية لـ ASTM A182 F316Ti:
| الخاصية |
المتطلب |
| قوة الشد |
≥515 ميجا باسكال |
| قوة الخضوع |
≥205 ميجا باسكال |
| الاستطالة |
≥30% |
| الصلابة |
وفقًا لـ ASTM A182 |
تصميم لوحة الأنابيب
يمكن تصنيع لوحة الأنابيب وفقًا لرسم المبادل الحراري الخاص بالعميل.

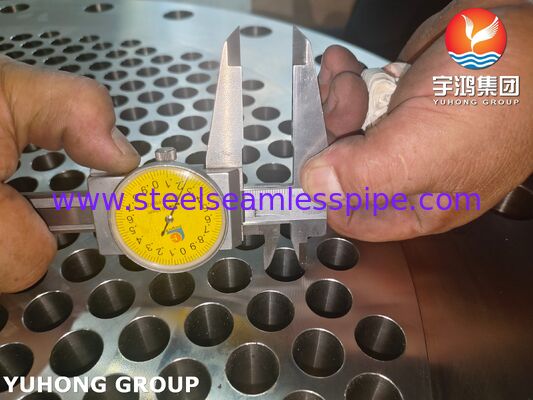

ثقوب الأنابيب
يمكن توفير ثقوب أنابيب مُشَكَّلة بدقة وفقًا لـ:
- القطر الخارجي للأنبوب
- سمك جدار الأنبوب
- تصميم وصلة الأنبوب بلوحة الأنابيب
- مسافة الأنبوب
- قطر الثقب
- تفاوت الثقب
- عمق الثقب
ترتيب ثقوب الأنابيب
تشمل التخطيطات المتاحة:
- مثلثي بزاوية 30 درجة
- مثلثي بزاوية 60 درجة
- مربع مُدوَّر بزاوية 45 درجة
- مربع بزاوية 90 درجة
- ترتيب مخصص
يجب أن يتبع نمط الثقب الفعلي رسم المعدات المعتمد.
أخاديد فاصل الممرات
بالنسبة للمبادلات الحرارية متعددة الممرات، يمكن تشكيل أخاديد فاصل الممرات في وجه لوحة الأنابيب وفقًا للتصميم المحدد.

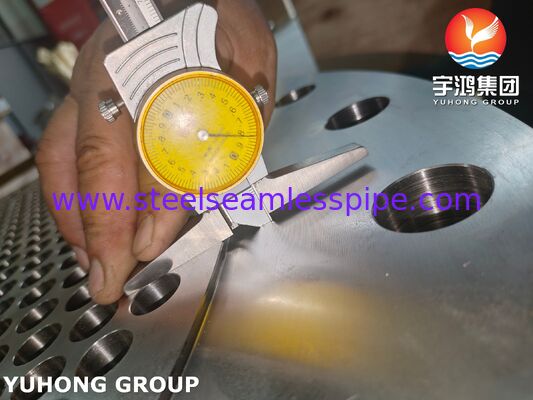

ثقوب المسامير
يمكن تشكيل كمية وقطر و PCD لثقوب المسامير وفقًا لتصميم وصلة الغلاف أو القناة أو الشفة.
تطبيقات المبادل الحراري
المبادلات الحرارية من نوع الغلاف والأنبوب
يمكن استخدام لوحة الأنابيب F316Ti كمكون داعم للأنابيب وفصل للسوائل في المبادلات الحرارية من نوع الغلاف والأنبوب.
المكثفات
يمكن أن تشمل التطبيقات معدات التكثيف الصناعية حيث تكون ظروف المواد والتصميم المختارة مناسبة.
معدات العمليات الكيميائية
يمكن تحديد لوحات الأنابيب F316Ti لمعدات العمليات الكيميائية التي تتطلب درجة سبائك مبثوقة من الفولاذ المقاوم للصدأ الأُوستنيتي.
مكونات أوعية الضغط
يمكن توفير لوحة الأنابيب المبثوقة كجزء من تجميعات أوعية الضغط ومعدات العمليات الخاضعة لقانون التصميم المعمول به.
التعبئة والتغليف
يمكن توفير لوحة الأنابيب مع:
- حماية ضد الصدأ
- تغليف بلاستيكي
- حماية الوجه
- صناديق خشبية
- صناديق خشب رقائقي
- تعبئة إطار فولاذي
- تعبئة تصدير مخصصة
يجب حماية ثقوب الأنابيب وأسطح الختم المُشَكَّلة من التأثير والتلوث أثناء المناولة والنقل.
