| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ورقة أنبوب ASME SA240 SS304 |
| الحد الأدنى لكمية: | 1 جهاز كمبيوتر |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | حالة خشبية رقائق / حالة lron / حقيبة من القماش |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 800 طن / شهر |
| إبراز: | ASME SA240 ورقة أنبوب مبادل حراري,ورقة أنابيب دقيقة محفورة باستخدام الحاسب الآلي,ورقة أنبوب SS304 مقاومة للتآكل |
||
|---|---|---|---|

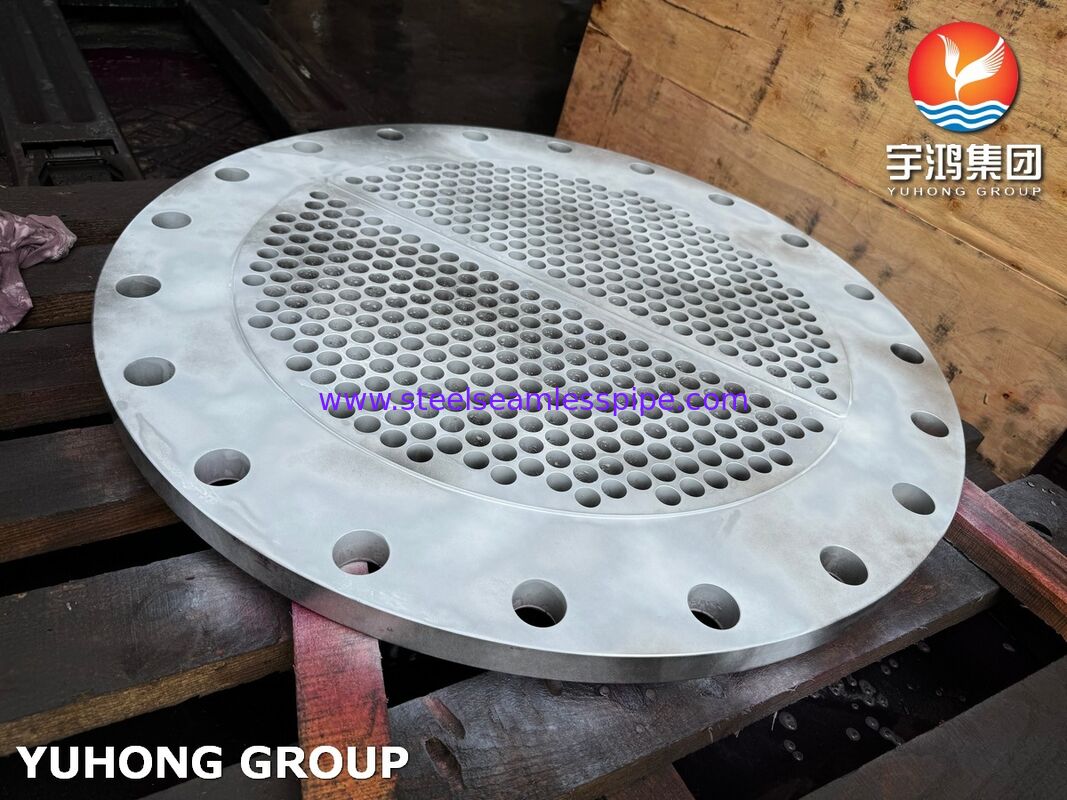

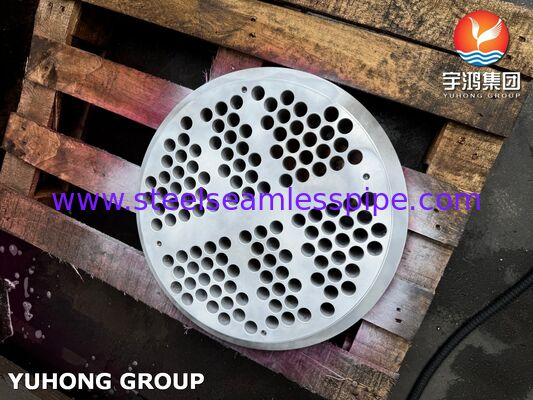

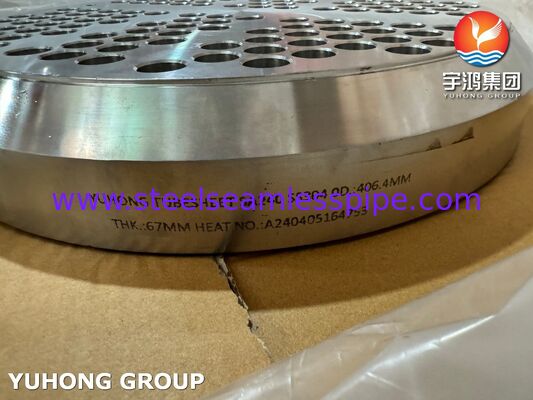

لوحة الأنبوب هي لوحة دائرية مثقوبة تثبت حزمة الأنابيب وتضبطها مع الحفاظ على حاجز محكم الضغط بين سوائل جانب الغلاف وجانب الأنبوب. إنها المكون الأساسي الذي يحتفظ بالضغط لمبادل حراري من نوع الغلاف والأنبوب.
تم تصنيع لوحة الأنبوب هذه من الفولاذ المقاوم للصدأ ASME SA240 من النوع 304 (UNS S30400) - وهو الدرجة الأوستنيتية القياسية في الصناعة التي توفر توازنًا بين مقاومة التآكل وقابلية التشكيل وقابلية اللحام. توفر المادة أداءً موثوقًا به في درجات حرارة الخدمة التي تصل إلى 465 درجة مئوية (870 درجة فهرنهايت) في البيئات المؤكسدة.

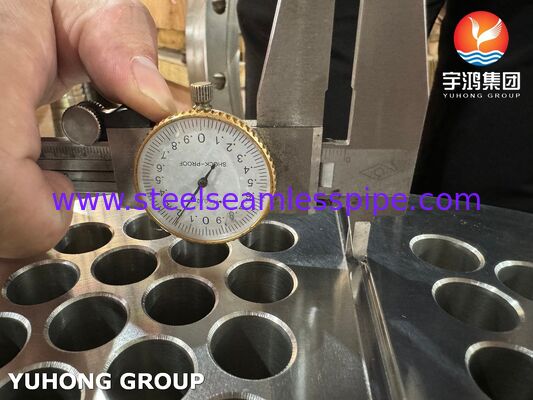

التصنيع: مثقوبة ومُشغّلة بدقة بواسطة CNC وفقًا لرسومات تخطيط TEMA المقدمة من العميل (نمط مثلثي أو مربع)، مع أخاديد فاصلة للأقسام وأسطح مانعة للتسرب مُشغّلة حسب المواصفات.
يتم إنتاج جميع ألواح الأنابيب بالامتثال الصارم لـASME SA240 / ASTM A240 - لا يتم تطبيق معايير بديلة.
| العنصر | التركيب (%) |
|---|---|
| الكربون (C) | ≤ 0.07 |
| المنغنيز (Mn) | ≤ 2.00 |
| الفوسفور (P) | ≤ 0.045 |
| الكبريت (S) | ≤ 0.030 |
| السيليكون (Si) | ≤ 0.75 |
| الكروم (Cr) | 18.0 - 20.0 |
| النيكل (Ni) | 8.0 - 10.5 |
| النيتروجين (N) | ≤ 0.10 |
| الخاصية | القيمة |
|---|---|
| مقاومة الشد | ≥ 515 ميجا باسكال (75,000 رطل لكل بوصة مربعة) |
| مقاومة الخضوع (إزاحة 0.2%) | ≥ 205 ميجا باسكال (30,000 رطل لكل بوصة مربعة) |
| الاستطالة | ≥ 40% |
| الصلابة | ≤ 92 HRB (≤ 201 HBW) |
| المعلمة | النطاق / التفاوت |
|---|---|
| القطر الخارجي | مخصص، يصل إلى 3000 مم+ |
| السماكة | 25 مم إلى 150 مم+ (متاح حسب الطلب) |
| تفاوت قطر فتحة الأنبوب | +0.05 / -0.00 مم (دقة CNC) |
| مسافة فتحة الأنبوب | وفقًا لتخطيط TEMA (عادةً 25.4 مم إلى 31.75 مم) |
| أخاديد لكل فتحة | 2 أو 3 أخاديد حلقية دقيقة |
تخضع جميع ألواح الأنابيب لفحص شامل غير مدمر (NDE) مع الحفاظ على تتبع كامل للمواد عبر تقارير اختبار المصنع (MTRs).
| طريقة الاختبار | الغرض | معايير القبول |
|---|---|---|
| اختبار الاختراق (PT) | يكشف عن عيوب السطح (شقوق، مسامية، طيات) | ASME SA240 / مواصفات العميل |
| اختبار الموجات فوق الصوتية (UT) | يكشف عن عيوب تحت السطح (شوائب، طبقات، فراغات) | ASME SA240 / مواصفات العميل |
| تحديد المواد الإيجابي (PMI) | يتحقق من تركيبة السبيكة عبر XRF | وفقًا لشهادة المواد |
| الفحص الأبعادي | يتحقق من قطر الفتحة، المسافة، عمق الأخدود، تشطيب السطح، القطر الخارجي/السماكة | وفقًا لتخطيط TEMA + رسم العميل |
| الفحص البصري | تشطيب السطح، محاذاة أخدود فاصل الأقسام، حالة السطح المانع للتسرب | وفقًا لمتطلبات ASME + TEMA |
يتم إجراء اختبار PT و UT بمعدل فحص 100% على الأسطح الحرجة.
تم تحديد ألواح الأنابيب ASME SA240 SS304 لخدمات المبادلات الحرارية حيث تكون السوائل في جانب الأنبوب أو جانب الغلاف أكالة بشكل معتدل وتركيزات الكلوريد منخفضة.
حد ضغط التصميم: ≤ 30 بار (حوالي 435 رطل لكل بوصة مربعة) لبناء الألواح الملفوفة.
