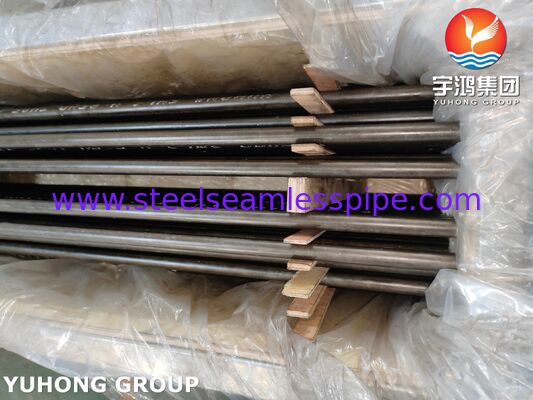

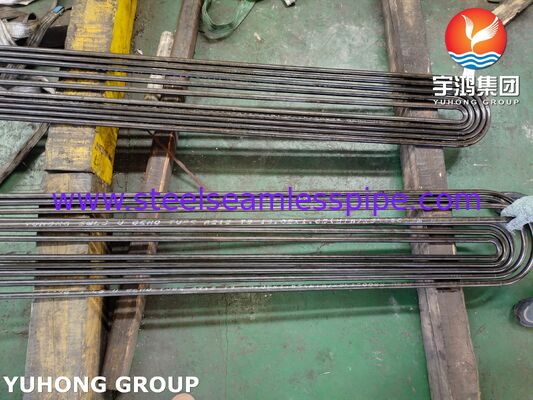

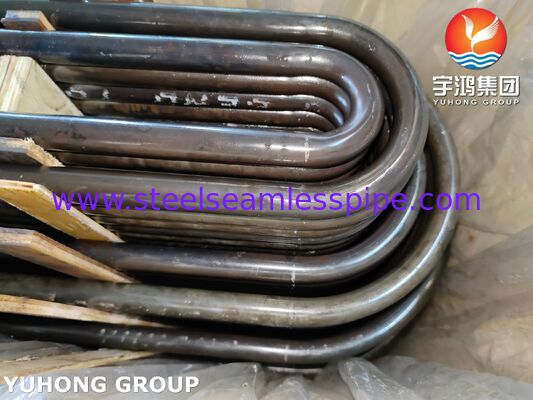

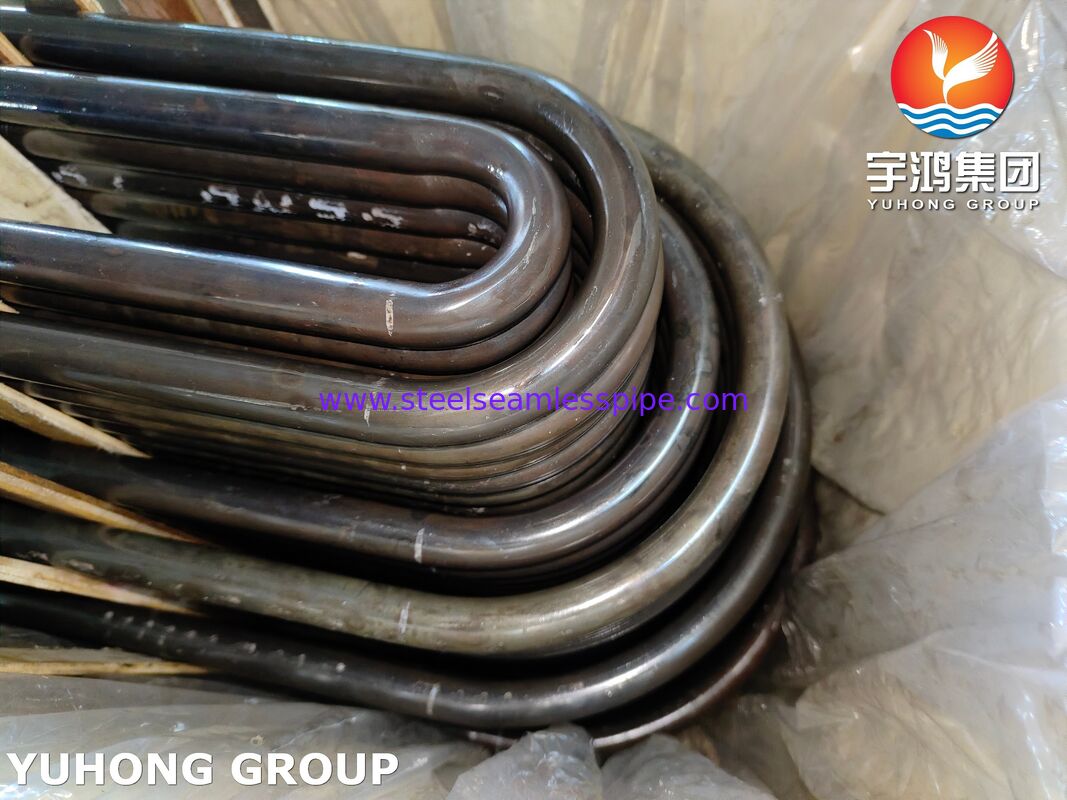

أنبوب على شكل حرف U من الفولاذ السبائكي ASME SA213 T9 للخدمة في المبادلات الحرارية ذات درجات الحرارة العالية

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YUHONG
إصدار الشهادات:	ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008
رقم الموديل:	SA213 T9 أنبوب على شكل حرف U غير ملحوم

شروط الدفع والشحن:

الحد الأدنى لكمية:	500 كلغ
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	علبة خشبية رقائقية / علبة حديدية / حزمة بغطاء بلاستيكي
وقت التسليم:	يعتمد على الكمية
شروط الدفع:	تي / تي، خطاب الاعتماد
القدرة على العرض:	800 طن/شهر

اتصل

جميع المنتجات

أنابيب الفولاذ المقاوم للصدأ غير الملحومة (351)

أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (347)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (137)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (39)

أنبوب الإبرة (173)

أنبوب الزعنفة (754)

مبادلة الحرارة (43)

أنبوب مبادل حراري (480)

حزمة أنابيب المبادل الحراري (57)

ورقة أنابيب المبادل الحراري (132)

يربك المبادل الحراري (39)

مكيف الهواء (14)

ضغط الأوعية (4)

أنابيب ملحومة من الفولاذ المقاوم للصدأ (62)

أنبوب ملحوم من الفولاذ المقاوم للصدأ (136)

نيكل سبيكة أنبوب (275)

أنبوب سبائك النيكل (110)

أنبوب سبائك النحاس (258)

أنبوب سبائك الصلب (229)

أنبوب التيتانيوم (22)

أنبوب صلب صلب (166)

أنبوب المرجل (164)

تركيب الصلب (884)

شفة الصلب (684)

آحرون (412)

أجزاء الغطاء (9)

مفصلة وصف المنتج

إبراز:

أنبوب ASME SA213 T9 بدون طبقات

أنبوب مبادل حرارة عالي درجة حرارة

أنبوب على شكل حرف U من الفولاذ السبائكي

أنابيب U غير ملحومة من ASME SA213 T9 لخدمة المبادلات الحرارية ذات درجات الحرارة العالية

تمركز الشركة والمنتج

تتخصص مجموعة يوهونغ المحدودة في حلول أنابيب المبادلات الحرارية مع سلطة فنية خاصة فيتشكيل أنابيب الانحناء U والمعالجة الحرارية لخدمة المبادلات الحرارية ذات الأنابيب والصدفة ذات درجات الحرارة العالية. يتم تصنيع جميع المنتجات وتوثيقها بالامتثال الكامل لمواصفات ASME القسم الثاني و ASTM.

التركيب الكيميائي (ASME SA-213 / ASTM A213 الجدول 1)

العنصر	التركيب (%)	المتطلب
الكربون (C)	≤ 0.15	الحد الأقصى
المنغنيز (Mn)	0.30 - 0.60	النطاق
الفوسفور (P)	≤ 0.025	الحد الأقصى
الكبريت (S)	≤ 0.025	الحد الأقصى
السيليكون (Si)	0.25 - 1.00	النطاق
الكروم (Cr)	8.00 - 10.00	النطاق
الموليبدينوم (Mo)	0.90 - 1.10	النطاق

المرجع: ASME SA-213/SA-213M الجدول 1 (سبائك الصلب المنخفضة - الدرجة T9، UNS K90941)

يوفر محتوى الكروم بنسبة 9٪ مقاومة للأكسدة من خلال تكوين طبقة أكسيد الكروم الواقية؛ يساهم الموليبدينوم بنسبة 1٪ في قوة الزحف عند درجات الحرارة المرتفعة.

الخصائص الميكانيكية والمعالجة الحرارية

متطلبات الشد والصلابة (ASME SA-213 الجدول 4)

الخاصية	المتطلب
قوة الشد، الحد الأدنى	415 ميجا باسكال (60 ksi)
قوة الخضوع، الحد الأدنى	205 ميجا باسكال (30 ksi)
الاستطالة (في 2 بوصة أو 50 مم)، الحد الأدنى	30٪
الصلابة، الحد الأقصى	179 HBW / 190 HV
روكويل، الحد الأقصى	89 HRB

المرجع: ASME SA-213/SA-213M الجدول 4

المعالجة الحرارية (ASME SA-213 الجدول 3)

الدرجة	رقم UNS	نوع المعالجة الحرارية	درجة حرارة التقسية
T9	K90941	تلدين كامل أو متساوي الحرارة؛ أو تطبيع وتقسية	1250 درجة فهرنهايت [675 درجة مئوية] الحد الأدنى

المرجع: ASME SA-213/SA-213M الجدول 3

يجب إجراء المعالجة الحرارية بشكل منفصل وبالإضافة إلى التسخين للتشكيل الساخن. بالنسبة لسبائك الصلب الفريتية بما في ذلك T9، يجب إعادة تسخين الأنابيب للمعالجة الحرارية وفقًا لمتطلبات الجدول 3.

متطلبات التصنيع والاختبار

عملية التصنيع

يجب أن تصنع الأنابيب بعملية اللحام ويجب أن تكون إما مشطبة على الساخن أو مشطبة على البارد، حسب المواصفات.

الاختبارات المطلوبة حسب ASME SA-213

يخضع كل دفعة للفحوصات التالية:

الاختبار	التكرار
اختبار الشد	عينة واحدة من أنبوب واحد لكل دفعة (≤ 50 أنبوبًا)؛ أنبوبان لكل دفعة (> 50 أنبوبًا)
اختبار الصلابة (برينل/فيكرز/روكويل)	أنبوبان لكل دفعة
اختبار التسوية	كل نهاية من أنبوب نهائي واحد لكل دفعة
اختبار التوسيع	كل نهاية من أنبوب نهائي واحد لكل دفعة (أنبوب مختلف عن اختبار التسوية)
اختبار الهيدروستاتيكي أو الاختبار الكهربائي غير المدمر	كل أنبوب

المرجع: ASME SA-213/SA-213M الأقسام 9 و 10

اعتبار خاص: بعض سبائك الصلب الفريتية التي تغطيها هذه المواصفات ستتصلب إذا تم تبريدها بسرعة من فوق درجة حرارتها الحرجة. قد تتصلب سبائك الصلب المحتوية على الكروم بنسبة 4٪ وأعلى - بما في ذلك T9 بنسبة 8-10٪ كروم - بالهواء عند تبريدها في الهواء من درجات حرارة عالية. يجب أن تتبع العمليات التي تتضمن التسخين فوق درجات الحرارة الحرجة (اللحام، التشفيه، الانحناء الساخن) معالجة حرارية مناسبة.

قدرات التصنيع الداعمة

توفر مجموعة يوهونغ إمدادًا متكاملًا لتصنيع المبادلات الحرارية:

المكون	توافق المواد
أنابيب الانحناء U	ASTM A213 T9 (وغيرها من درجات T)
أنابيب مستقيمة	ASTM A213 / A269 / A249
ألواح الأنابيب	SA-516 Gr.70، SA-266، مواد مكسوة
الحواجز	صلب كربوني، صلب مقاوم للصدأ
الأصداف والقنوات	SA-516 Gr.70، SA-240

نصف قطر الانحناء الأدنى لـ U: 1.5 * القطر الخارجي (قياسي)، مع إمكانية توفير أنصاف أقطار أضيق بالاتفاق.

نطاق التطبيق

تم تحديد الأنابيب غير الملحومة ASME SA-213 T9 لخدمات درجات الحرارة العالية والضغط العالي بما في ذلك:

المسخنات والمُسخنات المُعاد تسخينها في غلايات محطات الطاقة
المبادلات الحرارية ذات الأنابيب والصدفة في مصافي النفط والمصانع البتروكيماوية
حزم أنابيب المبادلات الحرارية لخدمات العمليات ذات درجات الحرارة العالية
المبادلات الحرارية المبردة بالهواء أقسام الأنابيب
أقسام التوصيل في الأفران المشتعلة وأنابيب أفران التكسير

نطاق التشغيل: خدمة مستمرة عند درجات حرارة تصل إلى حوالي 600-650 درجة مئوية (1110-1200 درجة فهرنهايت) مع الحفاظ على مقاومة الأكسدة وقوة الزحف.

أبرز النقاط الفنية والتخصيص

مقاومة الأكسدة: يشكل محتوى الكروم بنسبة 8-10٪ قشرة أكسيد واقية مستقرة، مما يوفر مقاومة فائقة للتقشر في بيئات الأكسدة والبخار ذات درجات الحرارة العالية مقارنة بالدرجات السبائكية الأقل.

قوة الزحف: يوفر إضافة الموليبدينوم بنسبة 0.90-1.10٪ قوة محسنة عند درجات الحرارة المرتفعة ومقاومة للزحف ضرورية للخدمة طويلة الأمد في تطبيقات المسخنات والمُسخنات المُعاد تسخينها.

التخصيص متاح:

القطر الخارجي: 6.35 مم إلى 219.1 مم (أو حسب المواصفات)
سمك الجدار: 0.8 مم إلى 15 مم (الحد الأدنى أو المتوسط حسب الطلب)
الطول: أطوال محددة أو عشوائية تصل إلى 12 مترًا+
أنصاف أقطار الانحناء U: قياسي 1.5 * القطر الخارجي؛ أنصاف أقطار مخصصة متاحة
اللمسة النهائية للسطح: مشكل على الساخن، مُخلل، أو مُلدن ساطع
تحضير النهاية: عادي، مشطوف، أو ملولب

الأسئلة الشائعة - الاعتبارات الفنية لاختيار أنابيب T9 U

س: لماذا نختار T9 بدلاً من T22 أو T11 لخدمة المسخن؟

توفر T9 مقاومة أعلى للأكسدة وقوة زحف عند درجات الحرارة المرتفعة بسبب محتواها من الكروم بنسبة 9٪ والموليبدينوم بنسبة 1٪، مما يجعلها مناسبة لأقسام المسخنات والمُسخنات المُعاد تسخينها الأكثر سخونة حيث قد تتعرض الدرجات السبائكية الأقل لتقشر متسارع.

س: ما هي المعالجة الحرارية المطلوبة لأنابيب ASME SA-213 T9؟

يجب تطبيع وتقسية أنابيب T9، أو تلدينها بالكامل أو تلدينها متساوية الحرارة، مع درجة حرارة تقسيم دنيا تبلغ 1250 درجة فهرنهايت [675 درجة مئوية]. يجب إجراء المعالجة الحرارية بشكل منفصل عن التشكيل الساخن.

س: ما هو الاختبار الإلزامي لأنابيب T9 U؟

يتطلب كل أنبوب إما اختبار هيدروستاتيكي أو اختبار كهربائي غير مدمر. لكل دفعة، يلزم إجراء اختبارات الشد والصلابة والتسوية والتوسيع من أنابيب محددة.
