| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001, ISO 14001, ISO18001 |
| رقم الموديل: | أيه إس تي إم إيه 213 تي 11 |
| الحد الأدنى لكمية: | 1000 كجم |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | غلاف من الخشب / غلاف حديدي / حزمة مع غطاء بلاستيكي / غلاف منسوج |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 1000 طن شهريا |
| مواصفة: | ASME SA213 ، ASTM A213 | درجة: | T1 ، T11 ، T12 ، T22 ، T23 ، T5 ، T9 ، T91 ، T92 |
|---|---|---|---|
| NDT: | اختبار إدي تيار ، اختبار الموجات فوق الصوتية ، اختبار الهيدروستاتيكي | تفتيش الطرف الثالث: | BV ، SGS ، IBR ، ABS ، LR ، DNV-GL ، TUV |
| طلب: | غلوري ، تبادل الحرارة ، التدفئة ، التبريد | شهادة: | PED ، ASME ، ABS ، GL ، DNV ، NK ، PED ، AD2000 ، GOST9941-81 ، CCS ، ISO 9001 ، ISO 14001 ، ISO1800 |
| إبراز: | أنبوب غلاية ASTM A213 T11,أنبوب فولاذي سبائكي منخفض غير ملحوم,أنبوب غلاية غير ملحوم للغلايات |
||

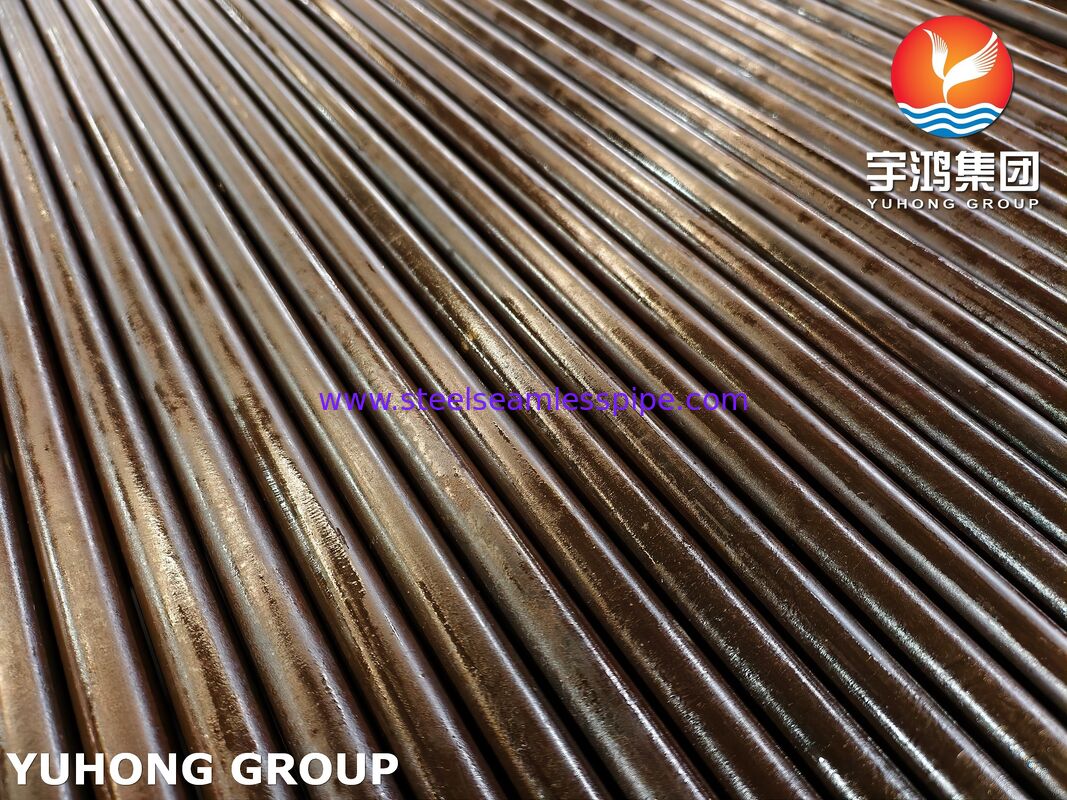

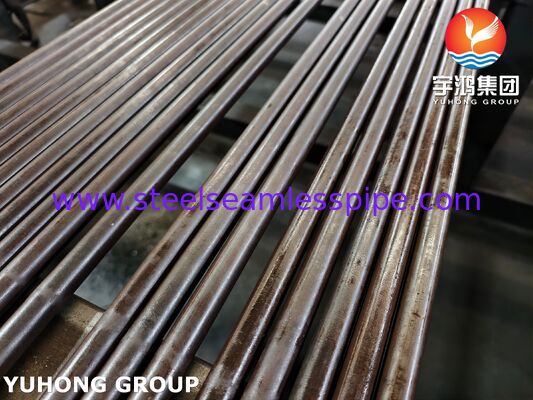

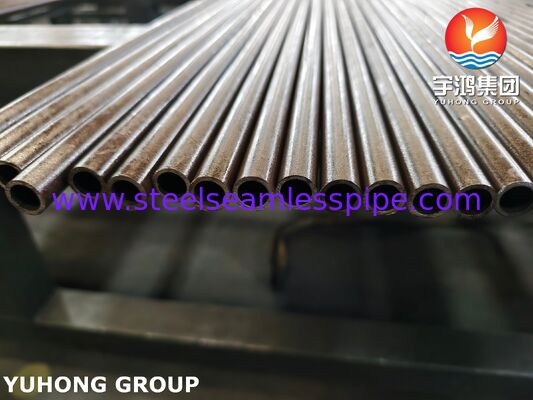

أنبوب الغلاية غير الملحوم ASTM A213 T11 عبارة عن أنبوب فولاذي منخفض السبائك من الحديد مصمم لتطبيقات الغلايات والمسخنات الفائقة والمبادلات الحرارية.
T11، UNS K11597، عبارة عن فولاذ من سبائك الكروم والموليبدينوم يحتوي على ما يقرب من 1.00-1.50٪ كروم و0.44-0.65٪ موليبدينوم. تم تصميم تركيبة السبائك لخدمة درجات الحرارة المرتفعة في معدات التدفئة الصناعية وتوليد الطاقة.
يتم تصنيع أنابيب ASTM A213 T11 من خلال عملية سلسة ويمكن توفيرها في ظروف التشطيب الساخن أو البارد وفقًا لمتطلبات المشروع. يغطي المعيار الأنابيب المستخدمة في الغلايات وأجهزة التسخين الفائقة والمبادلات الحرارية.
تشمل التطبيقات النموذجية أنظمة أنابيب الغلايات، ومكونات السخان الفائق، والمبادلات الحرارية، ومعدات توليد البخار، والأنظمة الصناعية الأخرى التي تعمل في درجات حرارة مرتفعة.
| غرض | مواصفة |
|---|---|
| اسم المنتج | ASTM A213 T11 أنبوب غلاية غير ملحوم |
| درجة المادة | T11 |
| تسمية UNS | ك11597 |
| نوع المادة | سبائك الصلب منخفضة الحديديك |
| معيار | أستم A213 / A213M |
| ASME يعادل | SA213 T11 |
| عملية التصنيع | سلس |
| حالة التصنيع | تشطيب ساخن / تشطيب بارد |
| القطر الخارجي | مخصصة وفقا لمتطلبات المشروع |
| سمك الجدار | مخصصة وفقا لمتطلبات المشروع |
| طول | طول عشوائي / طول ثابت |
| المعالجة الحرارية | التلدين أو التطبيع والتلطيف وفقًا للمتطلبات المعمول بها |
| سطح | مخلل / مشرق / حسب الطلب |
| اختبار | اختبار الشد أو الصلابة أو التسطيح أو الحرق أو الاختبار الكهربائي الهيدروستاتيكي أو غير المدمر |
| التوثيق | شهادة اختبار المواد (MTC) |
يتطلب ASTM A213 تصنيعًا سلسًا ويحدد متطلبات الاختبار الميكانيكي واختبار المنتج للدرجات المطبقة.

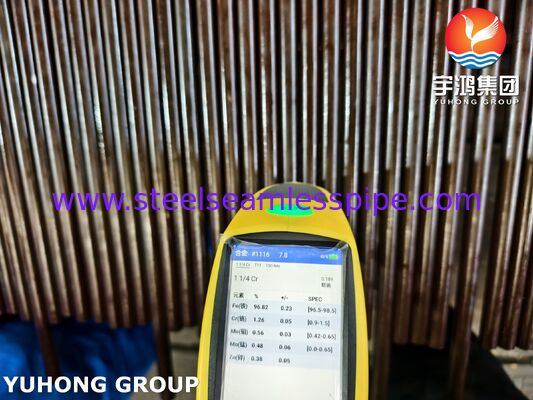

| عنصر | تعبير، ٪ |
|---|---|
| الكربون (ج) | 0.05-0.15 |
| المنغنيز (من) | 0.30-0.60 |
| السيليكون (سي) | 0.50-1.00 |
| الفوسفور (ف) | .00.025 |
| الكبريت (S) | .00.025 |
| الكروم (الكروم) | 1.00-1.50 |
| الموليبدينوم (مو) | 0.44-0.65 |
| النيكل (ني) | لا يوجد شرط محدد |
تحدد حدود تكوين ASTM T11 كـ UNS K11597 وتحدد الكروم والموليبدينوم كعناصر صناعة السبائك الرئيسية.
| ملكية | الحد الأدنى / الحد الأقصى للمتطلبات |
|---|---|
| قوة الشد | ≥415 ميجا باسكال |
| قوة العائد | ≥205 ميجا باسكال |
| استطالة | ≥30% |
| صلابة | ≥163 HBW / 170 HV / 85 HRB |
يتم إدراج هذه القيم بشكل شائع في ASTM A213 T11 ويجب التحقق منها وفقًا للإصدار المطبق من المعيار وشهادة اختبار المواد الموردة لكل حرارة إنتاج.
T11 عبارة عن فولاذ منخفض الكروم والموليبدينوم. تركيبة Cr-Mo التي يتم التحكم فيها تجعلها مناسبة للغلايات ذات درجة الحرارة المرتفعة ومعدات نقل الحرارة.
التكوين المحدد يشمل:
الكروم: 1.00-1.50%
الموليبدينوم: 0.44-0.65%
السيليكون: 0.50-1.00%
تعد عناصر صناعة السبائك هذه جزءًا من مواصفات المواد وليست مطالبات تسويقية.
يتم إنتاج أنابيب ASTM A213 T11 من خلال عملية سلسة. اعتماداً على الأبعاد المطلوبة وطريق التصنيع، يمكن توريد الأنابيب في ظروف التشطيب الساخن أو البارد.
تغطي مواصفات ASTM A213 بشكل خاص الأنابيب غير الملحومة من أجل:
غلايات
سخانات فائقة
مبادلات حرارية
وهذا يجعل T11 مناسبًا بشكل خاص لمصنعي المعدات الصناعية والمقاولين الهندسيين الذين يحددون الأنابيب الفولاذية المصنوعة من سبائك Cr-Mo.
يتضمن مسار التصنيع النموذجي ما يلي:
إعداد الخام الصلب
الثقب الساخن وتشكيل الأنبوب
التشطيب الساخن أو التشطيب البارد
المعالجة الحرارية
تنظيف السطح
فحص الأبعاد
الاختبارات الميكانيكية
الاختبار الكهربائي الهيدروستاتيكي أو غير المدمر
شهادة المواد
يجب تحديد مسار الإنتاج الفعلي وفقًا لأبعاد الأنبوب ومتطلبات التشطيب ومتطلبات ASTM المطبقة والمواصفات الفنية للمشتري.
يمكن استخدام أنابيب ASTM A213 T11 في أنظمة الغلايات حيث يتم تحديد أنابيب فولاذية منخفضة السبائك من الحديد لخدمة درجات الحرارة المرتفعة.
يمكن استخدام أنابيب T11 في مجموعات السخان الفائق لمعدات توليد البخار.
تشمل التطبيقات معدات نقل الحرارة الصناعية حيث تكون المواد المحددة ومتطلبات الأبعاد مناسبة.
تشمل التطبيقات النموذجية ما يلي:
أنظمة الغلايات
معدات توليد البخار
مكونات السخان الزائد
أنظمة نقل الحرارة
يمكن أيضًا تخصيص أنابيب T11 لمعدات المعالجة الحرارية والتدفئة الصناعية التي تتطلب أنابيب فولاذية من سبائك Cr-Mo.
تم تصميم المنتج وفقًا لمتطلبات ASTM A213 للغلايات المصنوعة من سبائك الصلب الحديدي والأوستنيتي، والمسخن الفائق، وأنابيب المبادل الحراري.
تحتوي كيمياء T11 على نطاقات محددة من الكروم والموليبدينوم، مما يوفر تركيبة سبيكة محددة بوضوح لاختيار المواد الهندسية.
يعتبر البناء السلس مناسبًا للتطبيقات التي تتطلب فيها مواصفات الأنبوب استخدام أنابيب غلايات غير ملحومة أو مسخن فائق أو أنابيب مبادل حراري.
اعتمادًا على مواصفات الطلب، يمكن أن يشمل الفحص ما يلي:
اختبار الشد
اختبار الصلابة
اختبار التسطيح
اختبار التوهج
الاختبار الهيدروستاتيكي
الاختبارات الكهربائية غير المدمرة
يحدد ASTM A213 متطلبات الاختبار هذه ضمن مواصفات المنتج الخاص به.
يمكن أن تشمل الوثائق المادية ما يلي:
شهادة اختبار المواد (MTC)
التركيب الكيميائي
نتائج الاختبار الميكانيكي
سجلات المعالجة الحرارية
سجلات التفتيش الأبعاد
NDT أو سجلات الاختبار الهيدروستاتيكي
يوصى بقسم المقارنة لأن المهندسين والمشترين غالبًا ما يقومون بتقييم العديد من درجات أنابيب الغلايات قبل اختيار المادة.
| درجة | عناصر صناعة السبائك الرئيسية | تحديد المواقع النموذجية |
|---|---|---|
| T11 | الكروم + مو | تطبيقات الغلايات ونقل الحرارة ذات السبائك المنخفضة |
| T12 | الكروم + مو | تطبيقات الغلايات البديلة ذات السبائك المنخفضة |
| T22 | أعلى الكروم + مو | محتوى سبائك أعلى للخدمة الصعبة |
| T91 | Cr + Mo + V وعناصر صناعة السبائك الأخرى | تطبيقات درجات الحرارة المرتفعة عالية القوة |
يجب اختيار الدرجة الدقيقة وفقًا لدرجة حرارة التصميم، والضغط، وبيئة التآكل، والخواص الميكانيكية المطلوبة، والكود المطبق، والمواصفات الهندسية بدلاً من مجرد محتوى السبائك الاسمي.
ASTM A213 وASME SA213 هي مواصفات وثيقة الصلة تستخدم في تطبيقات الغلايات ومعدات الضغط.
بالنسبة لتطبيقات كود ASME للغلايات وأوعية الضغط، تحدد الجمعية الأمريكية لاختبار المواد SA-213 باعتبارها المواصفات ذات الصلة في القسم الثاني.
بالنسبة لصفحة منتج تجاري، من المفيد تضمين كلا المصطلحين بشكل طبيعي:
أستم A213 T11
أسمي SA213 T11
أنبوب A213 T11
أنبوب SA213 T11
أنبوب المرجل T11
T11 أنبوب سلس
ومع ذلك، لا تدعي أن كل أنبوب ASTM A213 يلبي تلقائيًا كل متطلبات مشروع ASME. يجب التحقق من أمر الشراء وإصدار التعليمات البرمجية المعمول به ومتطلبات الفحص والشهادة لكل مشروع.
ASTM A213 T11 عبارة عن أنبوب فولاذي منخفض السبائك من الحديد غير ملحوم مخصص لتطبيقات الغلايات والمسخنات الفائقة والمبادلات الحرارية. تعيين UNS هو K11597.
يحتوي T11 على 1.00-1.50% كروم و0.44-0.65% موليبدينوم، بالإضافة إلى مستويات مضبوطة من الكربون والمنغنيز والسيليكون والفوسفور والكبريت.
نعم. تحدد ASTM A213 الأنابيب غير الملحومة للغلاية المغطاة ودرجات التسخين الفائقة والمبادلات الحرارية.
ASTM A213 هي مواصفات المواد ASTM، بينما SA213 هي مواصفات ASME ذات الصلة والمشار إليها في تطبيقات ASME للغلايات وأوعية الضغط. يجب تأكيد متطلبات الكود والشهادة الخاصة بالمشروع قبل التوريد.
وتشمل التطبيقات النموذجية الغلايات، والسخانات الفائقة، والمبادلات الحرارية، وأنظمة توليد البخار، وغيرها من معدات نقل الحرارة الصناعية.
اعتمادًا على متطلبات الطلب، قد تتضمن الوثائق MTC، والتركيب الكيميائي، ونتائج الاختبار الميكانيكي، وسجلات المعالجة الحرارية، وفحص الأبعاد، والسجلات الهيدروستاتيكية أو NDT.
