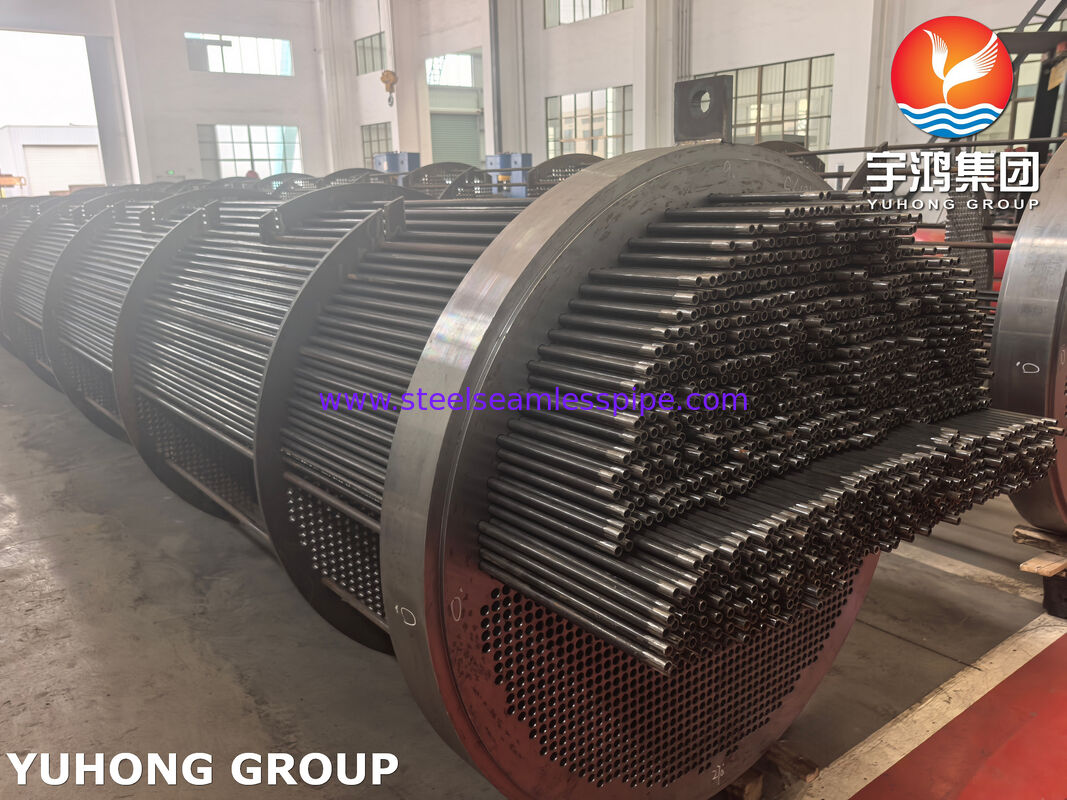

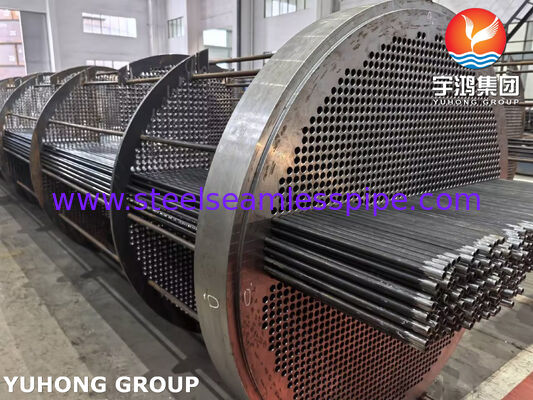

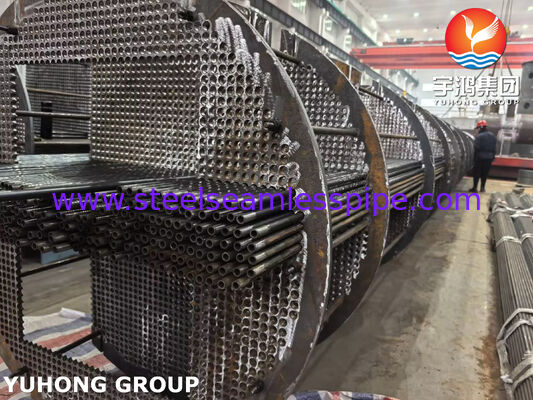

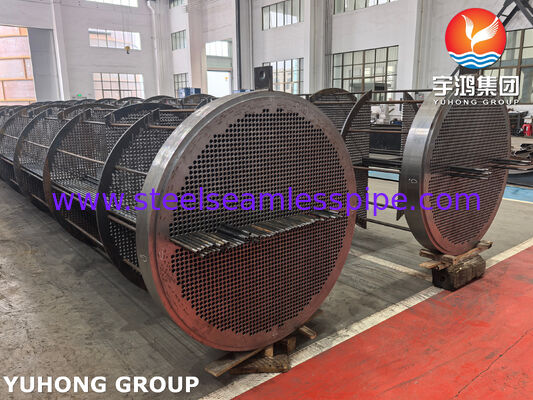

حزمة أنابيب مبادل حراري من الصلب الكربوني بمعيار ASME | مورد أنابيب غير ملحومة وأنابيب بزعانف مخصصة

شركة Yuhong Group Co.، Ltd هي شركة مصنعة متكاملة بالكامل من أنابيب نقل الحرارة الخام ومعدات الضغط الشديدة ، والقلوب الحرارية البديلة.نحن هندسة وتصنيع طموحة محول الحرارة أنابيب حزمة تجمعات، صفوف الأنابيب المستقيمة / المنحنية ، وحدات أنابيب Fin Tube عالية الكفاءة ، وألواح أنابيب المبادلة الحرارية الصلبة الثقيلة لعمليات العمليات الصناعية المتطلبة.

باعتبارها الشركة الرائدة في تصنيع أنابيب الصلب والأنابيب الخالية من اللمسات، تحافظ مجموعة يوهونغ على مراقبة مباشرة للجودة من ذوبان المواد الخام عبر المعالجة الدقيقة والتجميع النهائي.قدراتنا الإنتاجية تغطي مجموعة واسعة من المعادن، بما في ذلك أنابيب الفولاذ المقاوم للصدأ بدون مسام ، أنابيب الفرن ، أنابيب سبيكة النيكل ، أنابيب سبيكة النحاس ، وأنابيب الفولاذ الكربوني الثقيلة الجدار.نحن نبني أنظمة مبادلة الحرارة كاملة العملية وكذلك حزم استبدال المباشرة المصممة بدقة لـ TEMA، ASME القسم الثامن Div 1، و API 660 المعايير.

نحن نعدّ نواة بديلة حرارية تتطابق مع هندسة معدات OEM الأصلية أو متطلبات العملية المُتطورة عبر التصاميم الميكانيكية القياسية:

• حزمة الأنابيب تحت الماء القابلة للإزالة (TEMA U):الميزات الملتوية محول الحرارة أنابيب المجموعات المثبتة على ورقة أنابيب واحدة.هذا التكوين يستوعب التوسع الحراري التفاضلي العالي بين الغلاف والأنابيب دون التسبب في التعب الميكانيكي في المفاصل الأنابيب إلى أوراق الأنابيب.
• حزمة أنابيب الرأس العائمة (TEMA S/T):بنيت مع صفيحة أنبوب المبادل الحراري الثابتة في نهاية واحدة ورأس عائم داخلي في الطرف الآخر،التي تسمح بسحب النواة الكاملة للتنظيف الميكانيكي للمواد المسببة للغبار من جانب القشرة في تطبيقات النفط الخام.
• حزمة أوراق الأنابيب الثابتة (TEMA E/F):تصميم أنبوب مزدوج صلب مثالي للواجبات الحرارية في الحالة الثابتة ، أو اختلاف درجات حرارة التشغيل المنخفضة ، أو الغلاف المجهز بمفاصل التوسع.
• مجموعات الأساس المبردة بالهواء:يدمج وحدات أنابيب Fin ذات الكثافة العالية (الألومنيوم المكبّر ، L-foot ، KL-foot ، أو G-fin المدمج) على الأنابيب الأساسية لتحقيق أقصى قدر من تبديد الحرارة في أنظمة تبريد الهواء.

• الفولاذ الكربوني:أيه إس تي إم إيه 179 (أقل كربونية بدون خيوط بالبرد) ، أيه إس تي إم إيه 214 (الملحومة بالمقاومة الكهربائية) ، أيه إس تي إم إيه 210 الدرجة A1/C، SA334 الدرجة 6 (خدمة درجة حرارة منخفضة).
• الفولاذ المقاوم للخيوط:تصنيفات ASTM A213 T11، T22، T91 أنابيب الفرن للكبائن عالية درجة الحرارة ومركبات التدفئة.
• السبائك المقاومة للصدأ والآليات المقاومة للتآكلأنبوب بلا خيوط من الفولاذ المقاوم للصدأ (304/304L، 316/316L، Duplex 2205، Super Duplex 2507) ، أنبوب سبيكة النيكل (Inconel 625، Hastelloy C276، Monel 400) وأنبوب سبيكة النحاس (CuNi 90/10،CuNi 70/30) في حلقات تبريد المياه المالحة أو مياه البحر.

• التحكم المباشر في مطحنة الأنابيب:إنتاج الأنابيب السلسة في المنزل يضمن التحكم في القطر الخارجي الضيق (OD) ، وتوحيد سمك الجدار، وإنهاء السطح العالي على طول الطول الإجمالي لكل أنبوب مبادل الحرارة.
• التوسع الهيدروليكي المسيطر على الدوران:التوسع الآلي في ثقوب أوراق الأنابيب مزدوجة الخروط - جنبا إلى جنب مع لحام الختم الاختياري - يضمن سلامة المفاصل بدون تسرب تحت ضغوط تشغيل تتجاوز 20 MPa.
• التخفيف من التوتر:يتم تخضع المناطق المنحنية باردة على تشكيلات الأنابيب U لتسخين محلول خاضع للسيطرة أو معالجة حرارية لتخفيف التوتر لاستعادة مقاومة التآكل ومنع تشق التآكل بسبب الإجهاد (SCC).
• 100% التحقق من الجودة:تتضمن بروتوكولات NDE اختبار الضغط الهيدروستاتيكي ، اختبار تيار الدوران (ET) على الأنابيب ، اختبار الأشعة (RT) على لحام الضغط ، اختبار اختراق السائل (PT) ،والتحديد الإيجابي للمواد (PMI).

1. إدارة الاهتزاز الناجم عن التدفق (FIV):يمكن أن تؤدي سرعات التدفق المتقاطعة العالية على جانب القشرة إلى تذبذب الأنبوب ، مما يؤدي إلى ارتداء الإزعاج في نقاط الاتصال أو فشل إرهاق الأنبوب.تعديل المسافة، أو دمج المدافع العصا يحل مشاكل FIV في المبردات الغاز.
2. الهندسة الطولية والصيانة الميكانيكية:عند طلب نواة بديلة لوسائل التلوث الثقيلة،تحديد تخطيط 90 درجة أو 45 درجة مربع أنبوب التراجع يخلق مسارات التنظيف المستمر للضغط العالي هيدرو-تفجير أثناء صيانة التحوليُنصح بموقع ثلاثي 30 درجة للسوائل النظيفة لتحقيق أقصى قدر من كثافة نقل الحرارة.
3. قواعد التخليص من المكافئ إلى القشرة:الحد الخارجي للأنابيب (OTL) والقطر الخارجي للمحجب يجب أن يلتزم بدقة بمعايير TEMA. يسمح الإفراط في الإفراج بسائل العملية بتجاوز مجموعة الأنابيب على طول جدار الغلاف الداخلي ،خفض الكفاءة الحرارية بشكل كبير في وحدات مبادل الحرارة Tema.

• تكرير البترول:وحدة تقطير الخام (CDU) قطارات التسخين المسبق ، ومبادلات تغذية هيدروكراكر ، ومركبات إعادة تغليف معالجة الأمين ، ومكثفات السطح.
• إنتاج البتروكيماوي والكيميائي:محولات إثيلين للنباتات، ومبردات حمض النيتريك، ووحدات فصل المواد العطرية.
• معالجة الغاز الطبيعي:أجهزة إعادة تغليف الغاز، ووحدات تجديد الجليكول، ومبردات المكثفات/المبردات اللاحقة.
• توليد الكهرباء والمرافق:سخانات المياه في الغلاية، ومبردات زيت التوربينات، ومكثفات سطح البخار.
