| مكان المنشأ: | الصين ، كوريا |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME Sec. VIII Div. 1 / TEMA Class R/C |
| رقم الموديل: | مبادل حراري شل وأنبوب / مبادل حراري TEMA |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | USD 50,000 - USD 1,000,000 PER SET |
| تفاصيل التغليف: | الصناديق الخشبية القياسية أو التغليف المخصص بناءً على متطلبات العملاء. |
| وقت التسليم: | 60-90 يوما |
| شروط الدفع: | T/T، D/P، D/A، L/C، ويسترن يونيون |
| القدرة على العرض: | 500 مجموعة / شهر |
| معيار حساب التصميم والقوة: | ASME ثانية. القسم الثامن 1 / فئة تيما R/C | مادة القشرة: | SA-516 الصف 70 أوعية الضغط من الصلب الكربوني |
|---|---|---|---|
| مادة ورقة الأنبوب: | SA-350 LF2 فئة 1 تزوير مع تراكب لحام من الفولاذ المقاوم للصدأ 316L | مادة الأنبوب: | SA-213 TP316L أنابيب الفولاذ المقاوم للصدأ غير الملحومة |
| مواد الفوهة: | أنابيب الصلب الكربوني غير الملحومة من الدرجة B SA-106 | يربك / مواد الدعم: | SA-240 النوع 316L / SA-193 درجة B7 |
| إبراز: | محول حرارة الحرارة HP-HT,مقايض الحرارة من قسم ASME الثامن,حزمة أنابيب TEMA ذات الأجنحة |
||

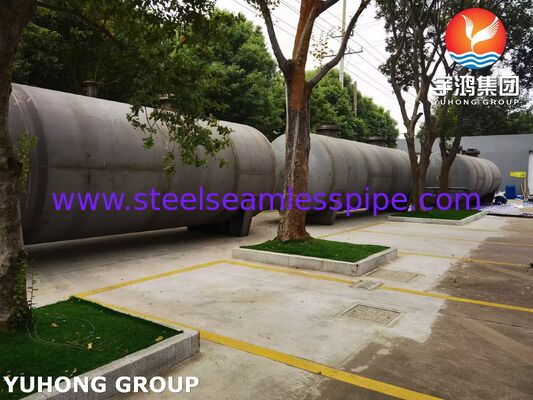

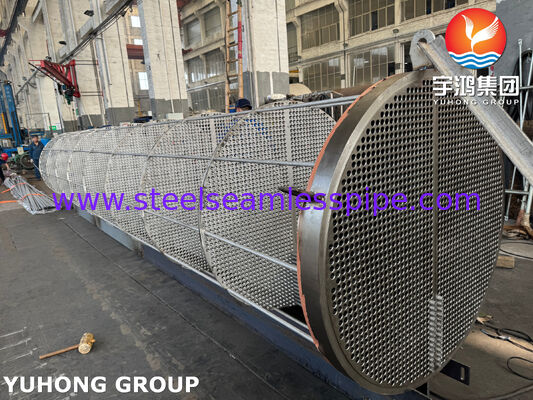

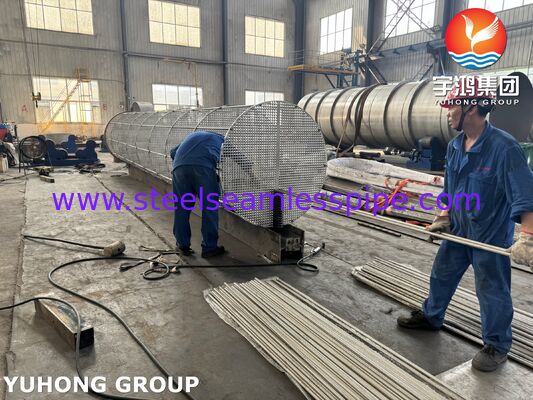

حزمة أنابيب مبادل حراري YUHONG هي مبادل حراري صناعي عالي الضغط وعالي الحرارة (HP-HT) للتسخين المسبق، مصنع لتطبيقات توليد الطاقة الحرارية الأرضية. تتضمن الوحدة حزمة أنابيب مجنحة مصممة بدقة داخل غلاف وعاء ضغط ذي جدار سميك تم بناؤه بالكامل وفقًا لقواعد ASME Boiler and Pressure Vessel Code Section VIII, Division 1. تعمل كوحدة نقل حراري أساسية بين حلقات البخار ودورات السوائل العاملة في عمليات محطات الطاقة الحرارية الأرضية الثنائية.
3.2 المكونات الرئيسية ومواصفات المواد
| جزء المكون | درجة المادة / مواصفات قياسية | رمز مادة ASME / ASTM |
|---|---|---|
| غلاف الضغط | لوح فولاذ كربوني لوعاء الضغط SA-516 Grade 70 | ASME SA-516 / ASTM A516 |
| أنابيب نقل الحرارة | أنابيب فولاذ مقاوم للصدأ سلسة SA-213 TP316L | ASME SA-213 / ASTM A213 |
| تجميع حزمة الأنابيب | حزمة أنابيب مجنحة عالية الكفاءة (مجنحة مدمجة / مبثوقة) | ASME Sec. II Part A |

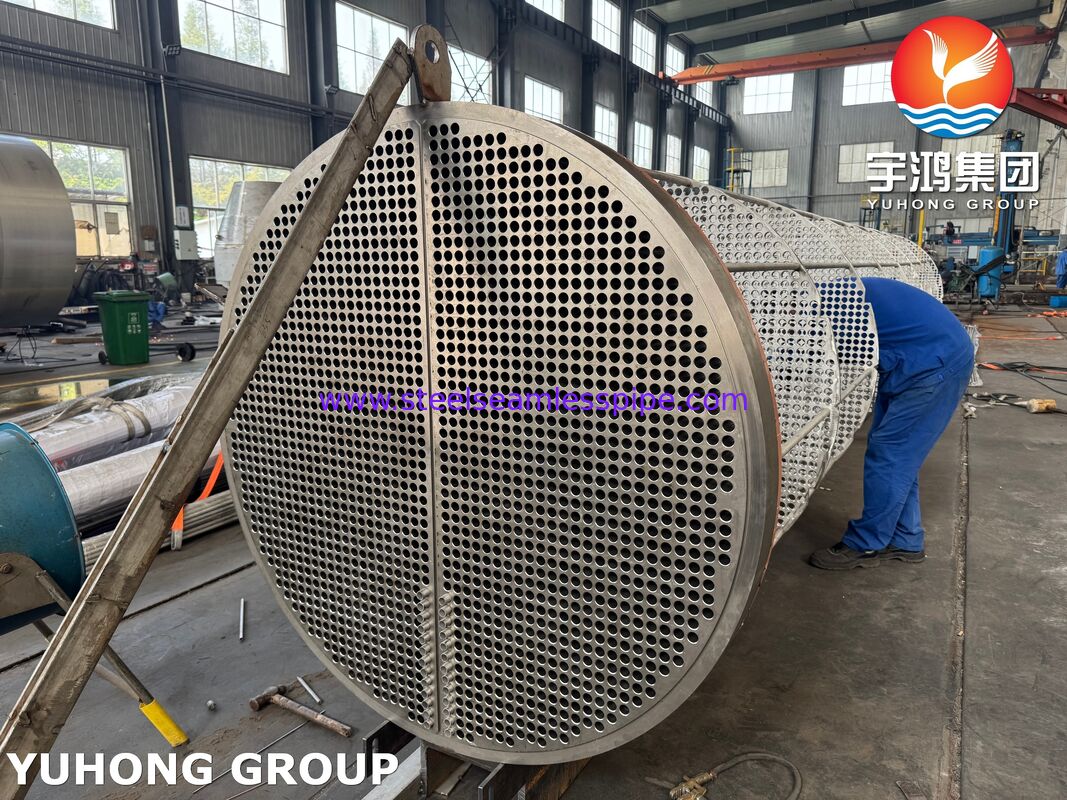

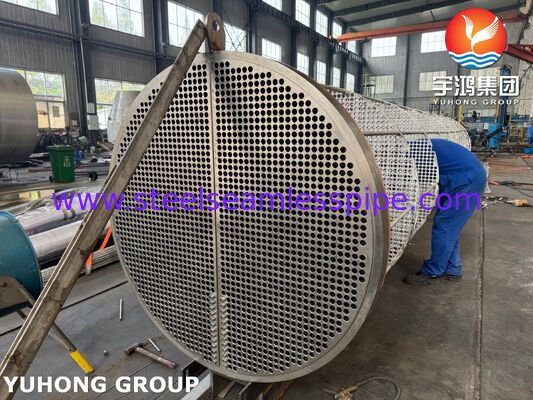

| لوح أنابيب ثابت | تشكيل SA-350 LF2 Class 1 مع طلاء لحام من الفولاذ المقاوم للصدأ 316L | ASME SA-350 / SA-240 |
| غطاء القناة / شفة الغلاف | تشكيل فولاذ كربوني SA-350 LF2 Class 1 / SA-105 | ASME SA-350 / SA-105 |
| حواجز وقضبان ربط | SA-240 Type 316L / SA-193 Grade B7 | ASME SA-240 / SA-193 |
| فوهات وأعناق أنابيب | أنبوب فولاذ كربوني سلس SA-106 Grade B | ASME SA-106 / ASTM A106 |
| مسامير وصواميل | مسامير SA-193 Grade B7 مع صواميل سداسية ثقيلة SA-194 Grade 2H | ASME SA-193 / SA-194 |
3.3 الميزات الفنية والتصنيعية الأساسية
تصنيع مختوم برمز ASME: التصميم الميكانيكي والحسابات الهيكلية تتبع بدقة معايير ASME Section VIII, Division 1 والمعايير الميكانيكية القياسية لمبادلات الحرارة TEMA.
واجهة لوح الأنابيب المكسو: مزودة بطبقة لحام من الفولاذ المقاوم للصدأ SA-240 TP316L بسماكة لا تقل عن 3.0 مم عبر سطح تشكيل SA-350 LF2 المعرض لوسائط العملية المسببة للتآكل.
وصلات دقيقة بين الأنابيب ولوح الأنابيب: يتم توسيع الأنابيب ولحامها بقوة باستخدام عمليات GTAW آلية متوافقة مع إجراءات اللحام ASME Section IX.
هيكل دعم شديد التحمل: دعامات سرج مدمجة مصممة للأحمال الزلزالية، وأحمال الرياح، وقوى التمدد الحراري أثناء دورات التشغيل.
3.4 مواصفات ضمان الجودة والاختبار
الفحص غير الإتلافي (NDE): اختبار إشعاعي كامل بنسبة 100% (RT-1) على جميع اللحامات الطولية والظرفية المتراكبة وفقًا لـ ASME Sec. VIII Div. 1.
فحص عيوب السطح: اختبار اختراق السائل (PT) على جميع طبقات اللحام من الفولاذ المقاوم للصدأ، ولحامات الأنابيب بلوح الأنابيب، ولحامات ربط الفوهات.
اختبار الضغط الهيدروستاتيكي: اختبار الضغط الهيدروستاتيكي من جانب الغلاف وجانب الأنبوب في المصنع يتم إجراؤه عند 1.3 ضعف أقصى ضغط تشغيل مسموح به (MAWP) لمدة لا تقل عن 60 دقيقة.
تحديد المواد الإيجابي (PMI): تحقق بنسبة 100% من PMI على جميع المواد الخام السبائكية، والمكونات الحاملة للضغط، وسبائك اللحام قبل التجميع.
التحكم في الأبعاد والاستواء: استواء لوح الأنابيب الذي تم التحقق منه بالليزر ومحاذاة اتجاه شفة الفوهة متوافقة مع تفاوتات TEMA Class R.
3.5 الخدمات اللوجستية الدولية ودعم السوق
تعبئة التصدير: تطهير داخلي محكم بالنيتروجين (ضغط إيجابي 0.5 بار) مع شحنات مجففة، محمي بقواعد زلاجات فولاذية شديدة التحمل وتغليف فراغي مقاوم للماء صالح للإبحار.
وثائق الامتثال الدولية: يتم تسليمها مع تقرير بيانات الشركة المصنعة (Form U-1A)، وشهادات اختبار المواد (EN 10204 Type 3.1)، وتقارير NDE، ومخططات الاختبار الهيدروستاتيكي.
تراخيص تنظيمية إقليمية: معتمدة مسبقًا لـ SONCAP (شهادة المنتج النيجيري)، والامتثال للنموذج M، ومعايير التخليص الجمركي في الشرق الأوسط / شمال أفريقيا (MENA).
