| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO, TUV, PED etc. |
| رقم الموديل: | شفة عنق اللحام A182 F51 |
| الحد الأدنى لكمية: | 1 جهاز كمبيوتر |
|---|---|
| الأسعار: | قابل للتفاوض |
| تفاصيل التغليف: | أغطية الوجه الواقية ذات الحواف، والأغلفة المقاومة للرطوبة، وحالات الخشب الرقائقي المخصصة للتصدير أو |
| وقت التسليم: | يعتمد على الكمية |
| شروط الدفع: | T / T، L / C في الافق |
| القدرة على العرض: | 5000 جهاز كمبيوتر شخصى شهريا |
| تعيين المواد: | أونس S31803 / أستم A182 F51 | البنية المجهرية المزدوجة: | الفولاذ المقاوم للصدأ من الحديديك والأوستنيتي |
|---|---|---|---|
| الرقم المكافئ لمقاومة التنقر (PREN): | نموذجي ≥35 | شفة تواجه التكوين: | RF / FF / RTJ |
| طريق تزوير: | قالب مفتوح ومشكل باستخدام الحاسب الآلي | حالة المعالجة الحرارية: | حل صلب |
| التفتيش والتوثيق: | مؤشر مديري المشتريات (PMI)، يوتا، حزب العمال، EN 10204 3.1 / 3.2 | بيئة الخدمة: | تطبيقات خدمة الكلوريد ومياه البحر والحامض |

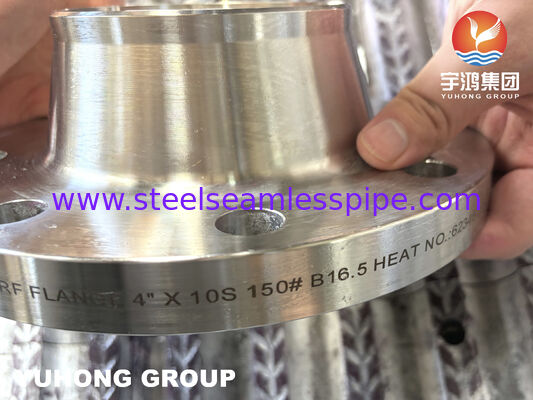

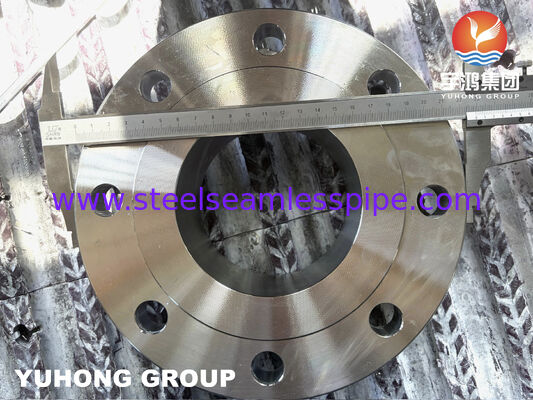

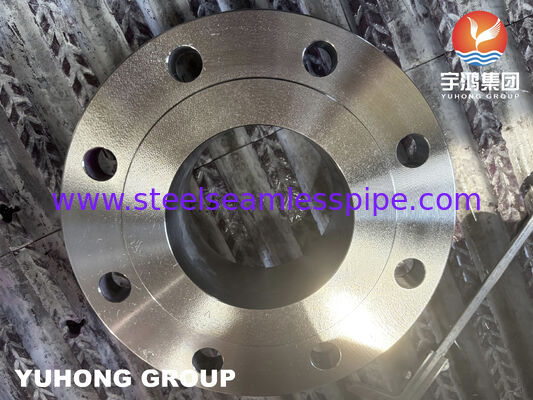

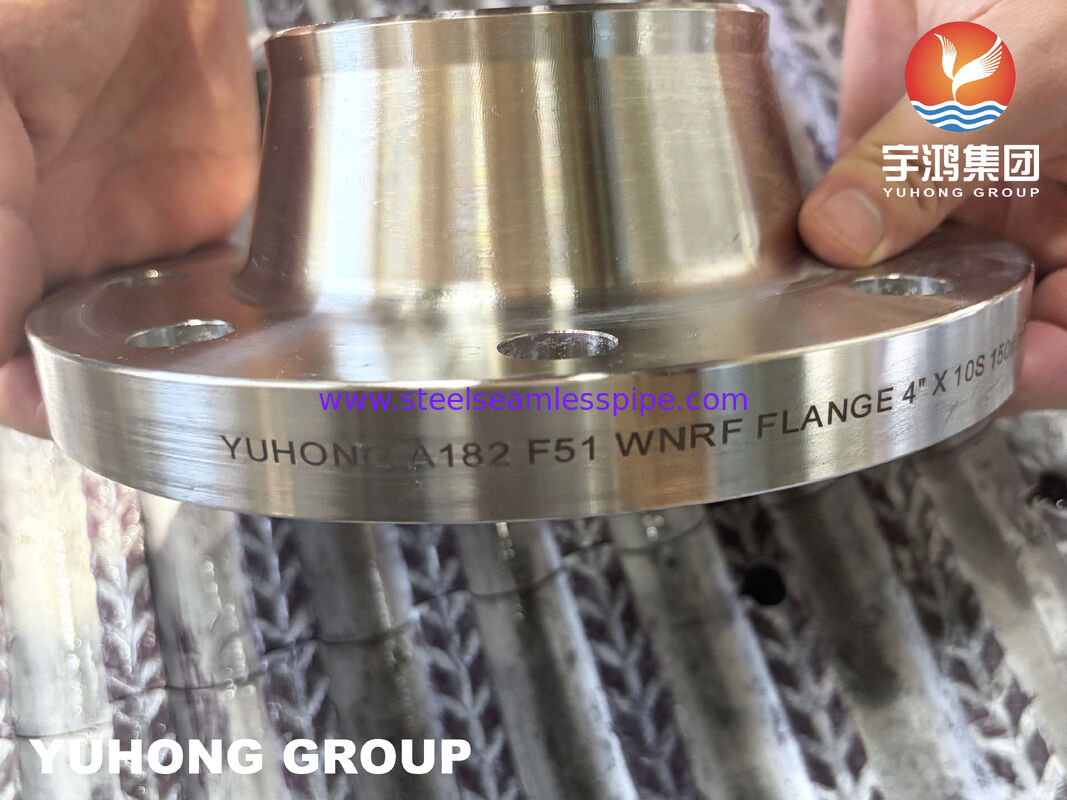

شفة من الفولاذ المقاوم للصدأ المزدوج S31803 WNRF
نظرة عامة على المنتج
شفاه من الفولاذ المقاوم للصدأ المزدوج المطروق لأنظمة الأنابيب عالية التكامل
شفاه S31803 ذات الرقبة الملحومة ذات الوجه المرتفع (WNRF) مصنعة من الفولاذ المقاوم للصدأ المزدوج الذي يجمع بين بنية مجهرية متوازنة تقريبًا من الفريت والأوستينيت. مقارنة بالفولاذ المقاوم للصدأ الأوستينيتي التقليدي، يوفر UNS S31803 قوة خضوع أعلى جنبًا إلى جنب مع مقاومة محسنة للتآكل بالتقرؤ الناتج عن الكلوريد، وتآكل الشقوق، وتكسر الإجهاد التأكسدي.
يوفر تصميم الرقبة الملحومة توزيعًا تدريجيًا للإجهاد بين محور الشفة والأنابيب، مما يجعله مناسبًا للضغوط الدورية والأحمال الميكانيكية المرتفعة. يتم تشغيل أسطح الختم ذات الوجه المرتفع (RF) بدقة لتحقيق ضغط موثوق للحشية ووصلات شفة مانعة للتسرب عبر مجموعة واسعة من أنظمة الأنابيب الصناعية.
متوفرة وفقًا لـ ASME B16.5 و EN 1092-1 ومتطلبات المشروع المحددة، يمكن توفير الشفاه مع تتبع كامل للمواد ووثائق الفحص.
المواصفات الفنية
|
البند |
المواصفات |
|---|---|
|
اسم المنتج |
شفة من الفولاذ المقاوم للصدأ المزدوج S31803 WNRF |
|
درجة المادة |
UNS S31803 / ASTM A182 F51 |
|
المعيار |
ASME B16.5، EN 1092-1، MSS SP-44 |
|
نوع الشفة |
رقبة ملحومة ذات وجه مرتفع (WNRF) |
|
تصنيف الضغط |
الفئة 150-2500 / PN10-PN100 |
|
الوجه |
RF (وجه مرتفع)، FF، RTJ متوفر |
|
عملية التصنيع |
تشكيل القالب المفتوح + تشغيل CNC |
|
المعالجة الحرارية |
محلول ملدن |
|
نطاق NPS |
1/2 بوصة - 48 بوصة |
|
الفحص |
PMI، UT، PT، الصلابة، فحص الأبعاد |
|
الشهادة |
EN 10204 3.1 / 3.2 |
التركيب الكيميائي
|
العنصر |
المتطلب (%) |
|---|---|
|
الكروم |
21.0-23.0 |
|
النيكل |
4.5-6.5 |
|
الموليبدينوم |
2.5-3.5 |
|
النيتروجين |
0.08-0.20 |
|
الكربون |
≤ 0.03 |
الخصائص الميكانيكية
|
الخاصية |
المتطلب النموذجي |
|---|---|
|
قوة الشد |
≥ 620 ميجا باسكال |
|
قوة الخضوع |
≥ 450 ميجا باسكال |
|
الاستطالة |
≥ 25% |
|
الصلابة |
≤ 290 HB |
ميزات المنتج
توفر البنية المجهرية المزدوجة من الفريت والأوستينيت قوة أعلى من الفولاذ المقاوم للصدأ التقليدي من السلسلة 300 مع الحفاظ على المتانة الجيدة.
مناسب للوسائط المحتوية على الكلوريد حيث يعتبر التآكل بالتقرؤ وتآكل الشقوق وتكسر الإجهاد التأكسدي اعتبارات تصميمية.
يقلل المحور المخروطي من تركيز الإجهاد ويحسن مقاومة التعب تحت التحميل الدوري.
تضمن أبعاد الوجه المتحكم فيها جلوسًا موثوقًا للحشية وسلامة الختم.
يمكن توفير كل شفة مع تتبع رقم الدفعة وسجلات الفحص لدعم وثائق المشروع.
التطبيقات النموذجية
منصات الإنتاج البحرية
أنظمة تبريد مياه البحر
محطات تحلية المياه
وحدات المعالجة الكيميائية
أنظمة الأنابيب المضغوطة
منشآت الغاز الطبيعي المسال
أنابيب المبادلات الحرارية
أنظمة مياه الحريق
مصانع الأسمدة
معالجة اللب والورق
درجات المواد المكافئة
|
المعيار |
الدرجة |
|---|---|
|
ASTM |
A182 F51 |
|
UNS |
S31803 |
|
EN |
1.4462 |
|
DIN |
X2CrNiMoN22-5-3 |
|
AFNOR |
Z3 CrNi 22.05 Az |
|
GB/T |
022Cr22Ni5Mo3N |
الفحص والاختبار
تحديد المواد الإيجابي (PMI)
اختبار الموجات فوق الصوتية (UT)
اختبار اختراق السائل (PT)
قياس محتوى الفريت
اختبار الصلابة
فحص الأبعاد
وثائق EN 10204 3.1 / 3.2
الأسئلة الشائعة
1. لماذا نختار S31803 بدلاً من 316L؟
يوفر S31803 قوة أعلى ومقاومة محسنة للتآكل بالتقرؤ الناتج عن الكلوريد وتآكل الشقوق وتكسر الإجهاد التأكسدي، مما يجعله مناسبًا لبيئات الخدمة الأكثر تطلبًا.
2. ما هي فئات الضغط المتاحة؟
يمكن توفير الفئات من 150 إلى 2500 وتقييمات PN المكافئة وفقًا لمعايير ASME أو EN.
3. هل يمكن تصنيع أبعاد شفة مخصصة؟
نعم. يمكن إنتاج أنماط حفر خاصة وسمك غير قياسي وأبعاد خاصة بالمشروع بناءً على رسومات العميل.
4. ما هي وثائق الفحص المتاحة؟
شهادات EN 10204 3.1 أو 3.2 وتقارير PMI وتقارير UT/PT وسجلات فحص الأبعاد متاحة عند الطلب.
مقارنة PREN
|
المادة |
PREN النموذجي |
|---|---|
|
316L |
24-26 |
|
S31803 (2205) |
35-38 |
|
S32750 (2507) |
≥ 40 |
S31803 مقابل S32205
|
البند |
S31803 |
S32205 |
|---|---|---|
|
التركيب الكيميائي |
متطلبات ASTM الدنيا |
نطاق كيمياء أضيق |
|
الخصائص الميكانيكية |
مكافئ |
مكافئ |
|
التوريد النموذجي |
مستخدم على نطاق واسع |
غالبًا ما يكون معتمدًا مزدوجًا (S31803/S32205) |
أنواع وجوه الشفاه
|
نوع الوجه |
التطبيق النموذجي |
|---|---|
|
RF |
أنابيب العمليات العامة |
|
FF |
وصلات الوجه المسطح |
|
RTJ |
خدمة الضغط العالي ودرجة الحرارة العالية |
المصطلحات الفنية
PREN (رقم مكافئ مقاومة التآكل بالتقرؤ)
التحكم في محتوى الفريت
منع طور سيجما
التلدين بالمحلول
تتبع رقم الدفعة
انتقال اللحام التناكبي
إجهاد جلوس الحشية
مقاومة تكسر الإجهاد التأكسدي (SCC)
مقاومة تآكل الشقوق
خدمة كبريتيد الهيدروجين (H₂S)
التوافق مع NACE MR0175 / ISO 15156
