| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A182 F321 شفة اللفة المشتركة من الفولاذ المقاوم للصدأ |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| تفاصيل التغليف: | حالة خشبية رقائق / ص |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| أبعاد: | B16.5 ، B16.47 السلسلة A ، السلسلة B | معيار: | ASTM A182، ASME SA182 |
|---|---|---|---|
| مادة: | أونس S32100 / F321 / 1.4541 / 08Х18Н10Т | مقاس: | 1/2 "إلى 48" |
| سماكة: | sch5S إلى sch.XXS | فصل: | 150#، 300#، 400#، 600#، 900#، 1500#، 2500# |
| سطح: | FF ، RF ، RTJ | يكتب: | "فليانج ذو رقبة مصفحة، فليانج ذو زلة، فليانج أعمى، فليانج ذو رقبة مصفحة طويلة"... |
| التعبئة والتغليف: | حالة الخشب الرقائقي / البليت | ||
| ضوء عالي: | ASTM A182 F321 الشفاه الفولاذ المقاوم للصدأ، شفة اللفة المشتركة | ||

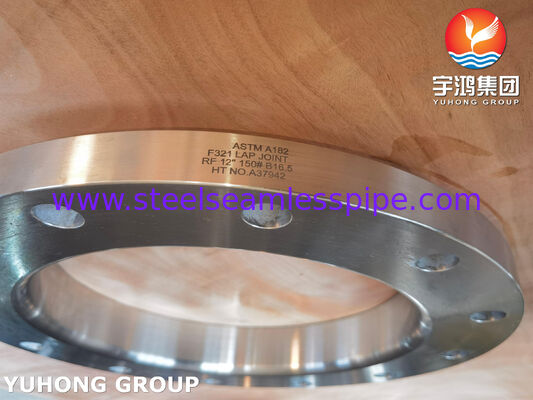

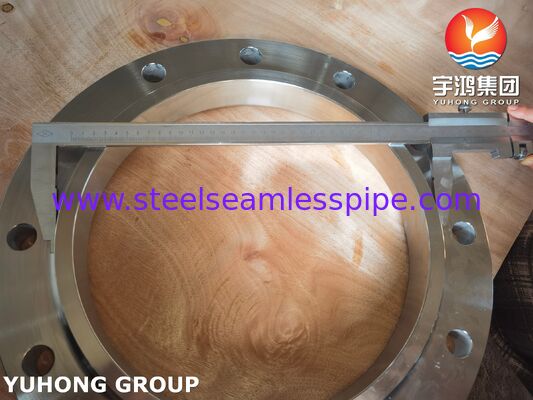

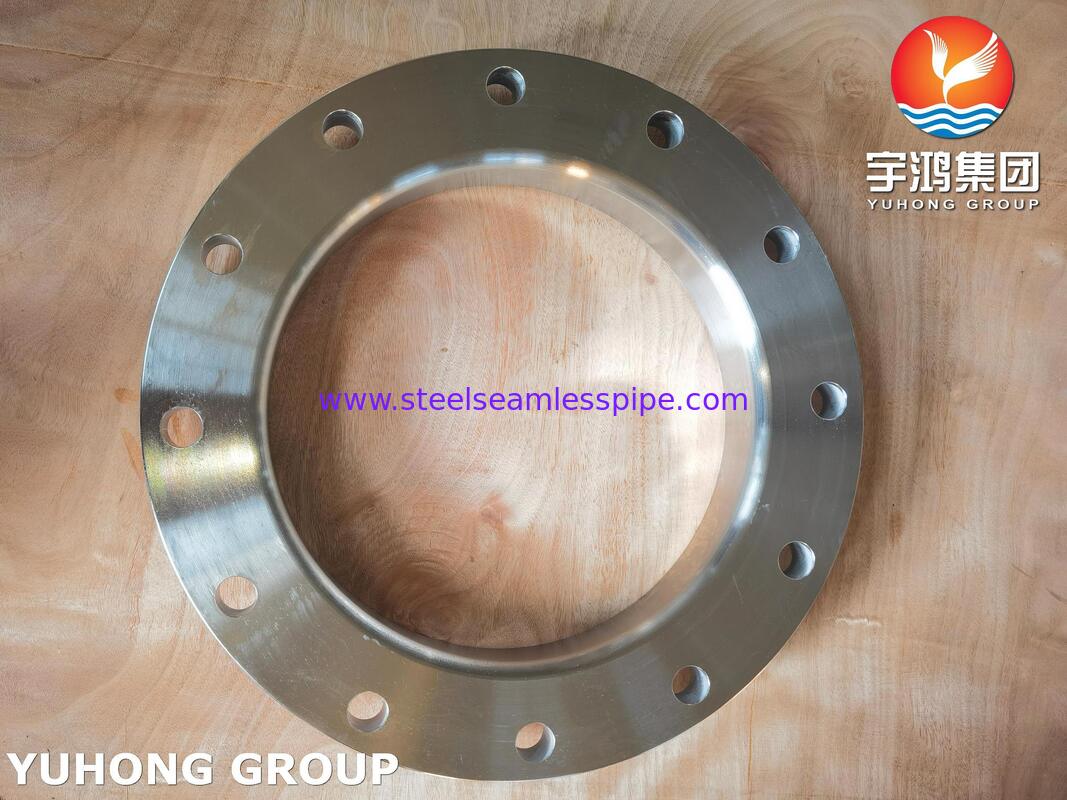

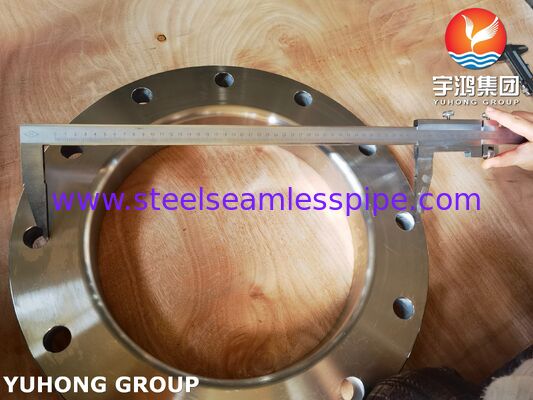

ASTM A182 F321 / UNS S32100 / 1.4541 الفولاذ المقاوم للصدأ اللفاف اللفاف اللفاف المشترك
أيه إس تي إم إيه 182 إف 321 اللاب فلانج المشترك (LTF)هو عنصر اتصال للأنابيب من الفولاذ المقاوم للصدأ مزور يتكون من قطعتين منفصلتين غير متكاملة:
حلقة الفلينج (فلينج فضفاضة) تصنع وفقاً لمعيار ASTM A182 F321، هذه الحلقة تنزلق بحرية على الأنابيب.
نهاية العقدة المشتركة في الحلق قطعة منفصلة ، عادة ما يتم تصنيعها حسب ASTM A403 WP321 أو ما يعادلها ،والذي يتم لحامها بـ butt إلى نهاية الأنابيب ويتميز بكتف شعاعي يتزاوج مع الوجه الخلفي للشريط المفتوح.
عندما يتم تثبيته على شاشة أخرى ، فإن الضغط من المسامير يضغط على سطح غطاء نهاية القضيب ضد الشاشة المعاكسة ، في حين أن الحلقة المفتوحة تنقل عبء التشغيل.حلقة الشبكة نفسها لا تتواصل أبدا مع سائل العملية فقط نهاية القضيب يفعلهذا التصميم يسمح للخاتم بالدوران بحرية حول الأنابيب، مما يجعل محاذاة الثقب بدون جهد أثناء التجميع.
|
GOST
|
الـ JIS
|
الأمم المتحدة
|
إين
|
|
08Х18Н10Т
|
SUS 321
|
F321 / S32100
|
EN 1.4541
(X6CrNiTi18-10)
|
التركيب الكيميائي لـ ASTM A182 F321 اللب المشترك للشريحة EN 1.4541 / UNS S32100 شرائح الفولاذ المقاوم للصدأ
| % من العناصر | ج | م | (ب) | S | نعم | نـي | سي سي |
| F321 | 0.08ماكس | 2.0ماكس | 0.045max | 0.03ماكس | 1.00ماكس | 9.0-120 | 17.0-190 |
الخصائص الميكانيكية لـ ASTM A182 F321 اللب المشترك للشريحة EN 1.4541 / UNS S32100 شرائح الفولاذ المقاوم للصدأ
| قوة الشد، min,ksi (MPa) | قوة الانسحاب، min،ksi (MPa) | إطالة في 2in ((50mm) ، دقيقة % | انخفاض أو مساحة، دقيقة، % | عدد صلابة برينيل، HBW |
| 75 (515) | 30 (205) | 30 | 50 | ... |
مزايا اختيار فليانج المفاصل الحلقية
| الميزة | السبب |
|---|---|
| سهلة التنسيق | حلقة الدعم المفتوحة تدور 360 درجة ، مما يجعل محاذاة الثقب بدون جهد أثناء التثبيت. |
| منخفضة التكلفة بالنسبة للمواد الثمينة | يجب أن تكون حلقة الدعم الضخمة مصنوعة من الصلب الكربوني (على الرغم من أن حلقات الدعم ASTM A182 F321 غالبًا ما يتم تحديدها ،حلقات الدعم من الفولاذ الكربوني مع F321 العقود شائعة في المشاريع الحساسة للتكلفة). |
| لا توجد لحامة ميدانية على وجه اللحاء | يتم عزل إجهاد اللحام إلى نهاية القضيب. لا يتم تعريض حلقة الدعم أبدًا لحرارة اللحام ، مما يمنع التشوه. |
| صيانة سهلة وتفتيش | ويمكن بسهولة إعادة الانزلاق على طول الأنابيب، مما يسمح بالوصول الكامل إلى الصمغ وجبه نهاية القضيب للتفتيش أو استبدال دون قطع الأنابيب. |
التطبيقات
بسبب استقرار التيتانيوم وتصميمه السهل التجميع ، يتم استخدام هذا المزيج LTF Flange على نطاق واسع:
أنظمة الأنابيب منخفضة إلى متوسطة الضغط (الفئة 150 300).
مبادلات الحرارة ومصابيح الأوعية التي يتطلب تفكيكها بشكل متكرر للتنظيف الداخلي.
المعالجة الغذائية والصيدلانية (حيث التفكيك السهل والصرف الصحي أمر بالغ الأهمية).
المصانع الكيميائية التي تتعامل مع الأحماض المأكسة (مثل حمض النيتريك) في درجات حرارة معتدلة.
الخدمات الباردة للطاقة F321 يحتفظ بقوة جيدة في درجات الحرارة تحت الصفر.
