| مادة: | الفولاذ الكربوني (ASME SA516 Gr.70 أو ما يعادله) | القطر الخارجي: | ~1939 ملم |
|---|---|---|---|
| القطر الداخلي: | ~1563-1592 ملم (تشكيله) | سماكة: | ~97 ملم |
| قطر دائرة المسامير: | 1860 ملم / 1887.5 ملم (نمط مزدوج) | ثقوب البراغي: | 44-3/4″-UNC |
| إبراز: | ASME SA516 Gr.70 حلقة فولاذ الكربونية,حلقة مبادلة الحرارة الحرارية الحرارية الحرارية الحرارية الحرارية الحرارية الحرارية الحرارية الحرارية الحرارية,large diameter shell flange for heat exchangers |
||
مجموعة Yuhong: مكونات المبادلات الحرارية الكاملة – من الأنابيب إلى الفلنجات
توفر شركة Yuhong Group Co., Ltd. أنظمة حرارية كاملة –المبادلات الحرارية ذات الغلاف والأنبوب (تصميمات المبادلات الحرارية TEMA)، وأوعية الضغط، ومبردات الهواء– بالإضافة إلى كل المكونات الداخلية والخارجية الهامة:أنبوب الزعانف، أنبوب الفرن، أنبوب المبادل الحراري، الأنبوب غير الملحوم من الفولاذ المقاوم للصدأ، أنبوب سبائك النيكل، أنبوب سبائك النحاس، صفائح أنابيب المبادل الحراري، حزمة أنابيب المبادل الحراري، والفلنجات والحلقات ذات القطر الكبير.

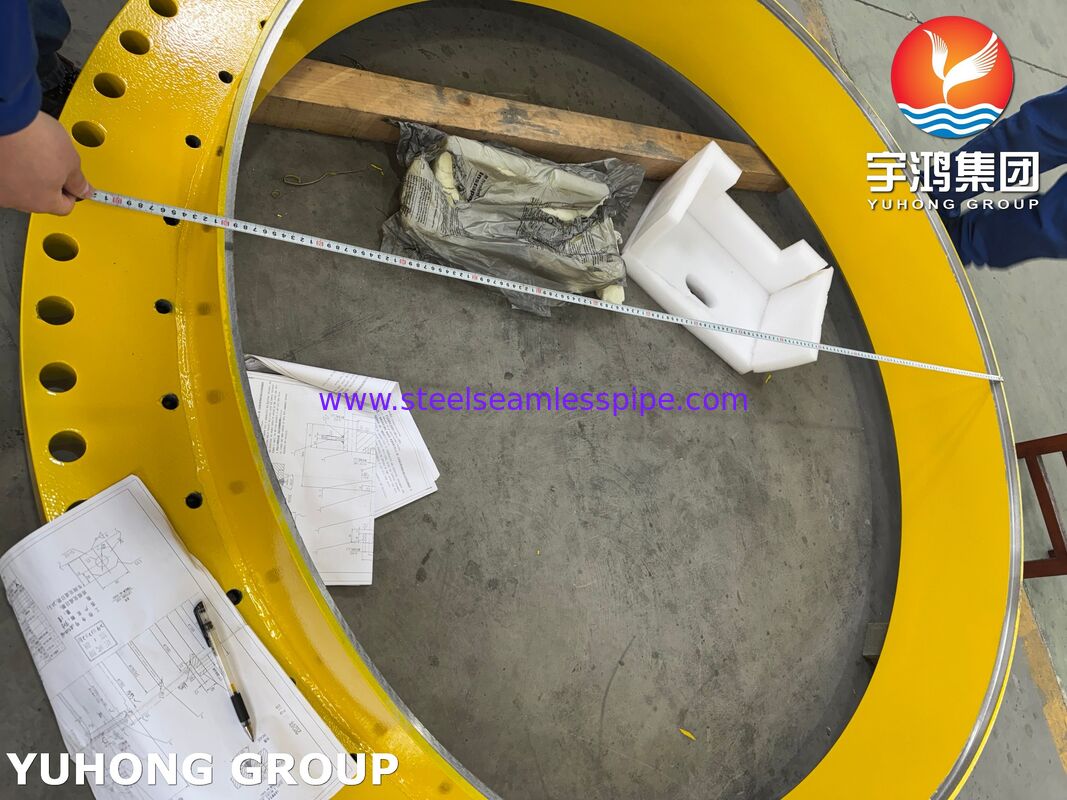

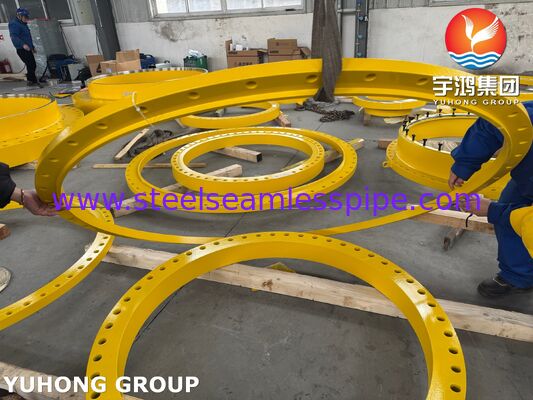

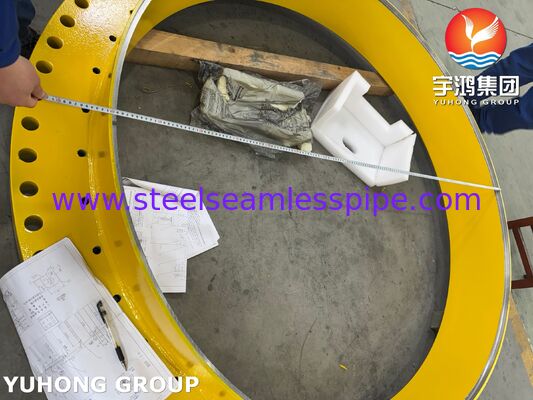

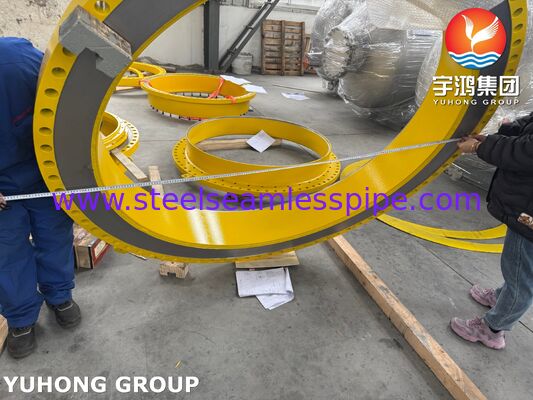

الموضح في الصور والرسومات المرفقة هو أحد أعمالناحلقات شفة ذات غلاف من الفولاذ الكربوني ذات قطر كبير- حلقة مطروقة/ملفوفة مصممة ليتم لحامها بغطاء المبادل الحراري، مما يوفر وصلة مثبتة بمسامير للقناة أو الغطاء.
الحلقة شفة القشرةعبارة عن مكون يحتفظ بالضغط ملحوم حتى نهاية غلاف المبادل الحراري. إنه يوفر وصلة شفة مثبتة بمسامير تسمح بتوصيل القناة (غطاء المحرك) أو الغطاء وإغلاقها وإزالتها لفحص وصيانة جانب الأنبوب.
بناءً على الصور والرسم، تعرض حلقة الحافة هذه ما يلي:
مادة:الفولاذ الكربوني (ASME SA516 Gr.70 أو ما يعادله - نموذجي لبناء الهيكل)
يكتب:حلقة شفة الصدفة (壳体法兰环) – ملحومة بالصدفة
الأبعاد (من الرسم):
التطوير التنظيمي:~1939 ملم
بطاقة تعريف:~1563‑1592 ملم (تشكيله)
سماكة:~97 ملم
قطر دائرة الترباس (BCD):1860 ملم / 1887.5 ملم (نمط مزدوج)
فتحات الترباس:44-3/4″-UNC
طريقة التصنيع:حلقة مزورة أو ملفوفة
بالقطع:فتحات مسامير مثقوبة بدقة مع وجه إغلاق آلي
وضع العلامات:تعريف YUHONG GROUP ورقم الرسم ورقم المشروع
| عنصر | المادة (نموذجية) | كيف تتفاعل مع حلقة الحافة |
|---|---|---|
| قذيفة مبادل حراري | الصلب الكربوني (SA516 Gr.70) | ملحومة لحلقة شفة. تصبح الحلقة جزءًا لا يتجزأ من القشرة. |
| القناة / بونيه | الكربون الصلب أو الفولاذ المقاوم للصدأ | انسحب إلى حلقة شفة. يوزع السائل على جانب الأنبوب. |
| طوقا | جرح حلزوني، مغلف بالمعدن، أو RTJ | الأختام بين حلقة الحافة وغطاء القناة. |
| مسامير وصواميل | SA193 B7 / SA194 2H | تمر عبر فتحات الترباس. قم بربط القناة بحلقة الشفة. |
| ورقة أنابيب المبادل الحراري | الكربون الصلب أو سبائك | تقع داخل الصدفة. تسمح حلقة الحافة بالوصول إلى وجه ورقة الأنبوب. |
| أنبوب المبادل الحراري | الكربون الصلب، الفولاذ المقاوم للصدأ، أو سبائك | يمر عبر ورقة الأنابيب. غير متصلة مباشرة بحلقة الحافة ولكن يمكن الوصول إليها من خلال الفتحة. |
البناء مزورة / المدرفلة:يتم تشكيل الحلقة من لوحة فارغة مطروقة أو ملفوفة - لا يوجد طبقات لحام في حلقة الحافة نفسها، مما يضمن خصائص ميكانيكية موحدة.
الآلات الدقيقة:يتم تشكيل وجه الختم حتى النهاية السطحية المطلوبة لختم الحشية (عادةً 125-250 RMS للحشيات ذات الجروح الحلزونية).

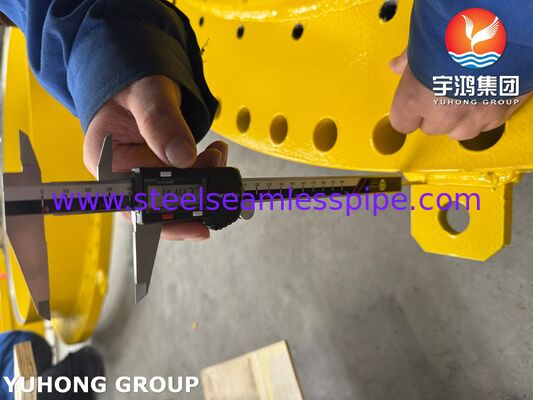

فتحات الترباس الدقيقة:يتم حفر فتحات المسامير على دائرة مائلة دقيقة (BCD 1860/1887.5 مم) بقطر ثقب الترباس المناسب (44‑3/4″ خيوط UNC).
تتبع رقم الحرارة:يتم ختم كل حلقة برقم حرارة المادة ورقم المشروع لإمكانية التتبع الكامل.
قدرة القطر الكبير:نقوم بتصنيع حلقات فلنجة تصل إلى 2500 مم OD - مناسبة للمبادلات الحرارية الكبيرة وأوعية الضغط.
امتثال ASME:المواد تلبي متطلبات ASME القسم الثاني؛ يمكن أن تكون المبادلات الكاملة مختومة على شكل حرف U.
| يكتب | بناء | أفضل ل | المزايا |
|---|---|---|---|
| شل شفة الدائري(موضح) | ملحومة بالصدفة – الحلقة عبارة عن قطعة منفصلة | أقطار أكبر، حيث يكون تشكيل شفة صلبة غير عملي | أكثر اقتصادا للأحجام الكبيرة. يسمح بمواد مختلفة بين الحلقة والقشرة |
| شفة مزورة متكاملة | تزوير من قطعة واحدة بقشرة | بأقطار أصغر، وضغوط عالية، حيث يفضل البناء السلس | لا التماس اللحام. خصائص المواد موحدة. سلامة أعلى |
| شفة ملفوفة | حلقة فضفاضة على نهاية كعب | تطبيقات الضغط المنخفض. حيث هناك حاجة إلى التفكيك المتكرر | من السهل محاذاة. قابلة للاستبدال دون قطع القشرة |
تعتبر حلقة شفة الغلاف الموضحة هي البناء الأكثر شيوعًا للمبادلات الحرارية ذات القطر الكبير (OD > 1000 مم)، حيث أنها توازن بين التكلفة والتوافر والأداء.
يعد وجه الختم لحلقة الحافة أمرًا بالغ الأهمية لعملية منع التسرب. يجب أن يتطابق نوع الواجهة مع الحشية وشروط الخدمة:
| تواجه النوع | اختصار | نوع الحشية | أفضل ل |
|---|---|---|---|
| وجه مرفوع | الترددات اللاسلكية | جرح حلزوني أو لوح أو حشية مسطحة | الأكثر شيوعا – الخدمة العامة، الضغوط المعتدلة |
| وصلة من النوع الدائري | آر تي جيه | حلقة معدنية مثمنة أو بيضاوية | خدمات الضغط العالي ودرجة الحرارة المرتفعة |
| وجه مسطح | FF | طوقا ورقة ناعمة | الضغط المنخفض، القطر الكبير، حيث يكون دوران الشفة مصدر قلق |
| اللسان والأخدود | تي اند جي | ألياف مضغوطة أو مغلفة بالمعدن | الخدمات الحيوية التي تتطلب احتجازًا إيجابيًا للحشية |
عادةً ما تكون حلقة الحافة الموضحة في الرسم الخاص بك (ذات الوجه المشغول وفتحات الترباس) عبارة عن حلقة شفةالترددات اللاسلكية (الوجه المرتفع)أوFF (الوجه المسطح)التصميم – الأنواع الأكثر شيوعًا لقذائف المبادلات الحرارية الكبيرة.
بالضبط إلى الرسم الخاص بك:نقوم بتصنيع حلقات الحافة حسب OD، والمعرف، والسمك، ونمط ثقب الترباس، ونوع المواجهة المحدد.
تحول سريع:تتوفر الفراغات المطروقة/المدرفلة بأحجام مشتركة؛ تستغرق عملية التصنيع عادة من 2 إلى 4 أسابيع للأقطار الكبيرة.
أي مادة:الفولاذ الكربوني (SA516، SA105)، الكروم مولي (F11، F22، F5)، الفولاذ المقاوم للصدأ (F304، F316L)، سبائك النيكل.
مكون فقط أو التجميع الكامل:نحن نوفر فقط حلقة الحافة – أو مجموعة الهيكل الكاملة – أو المجموعة الكاملةحزمة أنبوب المبادل الحراريمع القشرة والقناة وجميع الأجزاء الداخلية.
التوثيق الكامل:شهادة اختبار المواد (MTC)، وتقرير الأبعاد، وتقرير اختبار PMI (اختياري)، وتقارير تجربة الاقتراب من الموت.
إذا كنت بحاجة إلى أجزاء فقط (وليس مبادلًا كاملاً)، فإننا نوفر لك ما يلي:
أنابيب المبادلات الحرارية– الفولاذ الكربوني (SA179)، الفولاذ المقاوم للصدأ، سبائك النيكل، سبائك النحاس – مقطعة حسب الطول، مُجهزة نهائيًا
أنابيب الزعانف– من أجل التعديلات التحديثية لمبرد الهواء وتطبيقات تبريد الغاز
أنبوب غير ملحوم من الفولاذ المقاوم للصدأ، أنبوب سبائك النيكل، أنبوب سبائك النحاس– متاح للخدمات المتخصصة
صفائح الأنابيب- حفر ومخدد حسب النمط الخاص بك
يحير، وقضبان التعادل، والفواصل- تشكيله لأبعادك
الشفاه وحلقات الحافة- SA105، SA350 LF2، F11، F22، F304، F316L - أي نوع مواجهة، حتى 2500 مم OD
لتجنب عدم التطابق، نحتاج إلى المعلومات التالية (أرسل أيًا منها):
رسم حلقة شفة الأصلي- الخيار الأفضل. نحن نكرر OD، وID، والسمك، ودائرة الترباس، والمواجهة تمامًا.
شل OD وسمك الجدار- لضمان التجهيز الصحيح.
نوع الحشية- لتجهيز الوجه الصحيح.
شروط الخدمة- درجة الحرارة والضغط - لتأكيد اختيار المواد.
OD / معرف غير صحيح- يجب أن يتطابق مع أبعاد الغلاف والقناة.
قطر دائرة الترباس خاطئ- لن تتم محاذاة البراغي مع شفة قناة التزاوج.
حجم ثقب الترباس غير صحيح- صغيرة جدًا ولن تناسب البراغي؛ كبيرة جدًا ومقاعد الجوز معرضة للخطر.
نوع مواجهة خاطئ– RF مقابل RTJ مقابل FF – يجب أن يتطابق مع الحشية.
ختم رقم الحرارة مفقود- مطلوب لتتبع ASME.
| صناعة | طلب | لماذا الكربون الصلب |
|---|---|---|
| مصافي البتروكيماويات | سخانات الخام، ومبردات الغاز، والمكثفات العلوية | الهيدروكربونات غير المسببة للتآكل؛ اختيار اقتصادي |
| محطات توليد الطاقة | قذائف مكثفة كبيرة، وسخانات مياه التغذية | درجات حرارة معتدلة خدمة المياه المعالجة والبخار |
| النفط والغاز | أوعية معالجة الغاز والفواصل | تتطلب الأقطار الكبيرة وصلات ذات حواف قوية |
| المعالجة الكيميائية | قذائف المفاعلات، وأعمدة إعادة الغليان | الفولاذ الكربوني مع بدل تآكل مناسب |
تتضمن كل حلقة شفة ذات قطر كبير نقوم بشحنها ما يلي:
شهادة اختبار المطحنة (MTC)لكل EN 10204 3.1 - التحليل الكيميائي والخواص الميكانيكية
تقرير فحص الأبعاد- القطر الخارجي، المعرف، السُمك، دائرة الترباس، فتحات الترباس، أبعاد المواجهة
ختم رقم الحرارة- لتتبع المواد بالكامل
مؤشر مديري المشتريات (تحديد المواد الإيجابية)- متاح عند الطلب
تجربة الاقتراب من الموت– UT أو MT أو PT كما هو مطلوب
تفتيش طرف ثالث(SGS، BV، TÜV) بناء على طلب المشتري
