ASME SB171 C70600 حلقة نيكل النحاس الثقيلة لمبادل الحرارة الكبير أوراق الأنابيب والقشرة الاتصال مع OD 1464mm x ID 1277mm x 132mm

تقدم مجموعة Yuhong Co., Ltd. مجموعة كاملة من المعدات الحرارية والأجزاء الدقيقة، بما في ذلكالمبادلات الحرارية ذات الغلاف والأنبوب (تصميمات المبادلات الحرارية TEMA)، وأوعية الضغط، ومبردات الهواء، والأنابيب ذات الزعانف، وأنابيب الأفران، وأنابيب المبادلات الحرارية (أنبوب سلس من الفولاذ المقاوم للصدأ، أنبوب من سبائك النيكل، أنبوب من سبائك النحاس)، وألواح أنابيب المبادلات الحرارية، وحزمة أنابيب المبادلات الحرارية. نقوم أيضًا بتصنيع حلقات وسبائك ثقيلة مخصصة، مثلحلقة ASME SB171 C70600الموصوفة هنا.

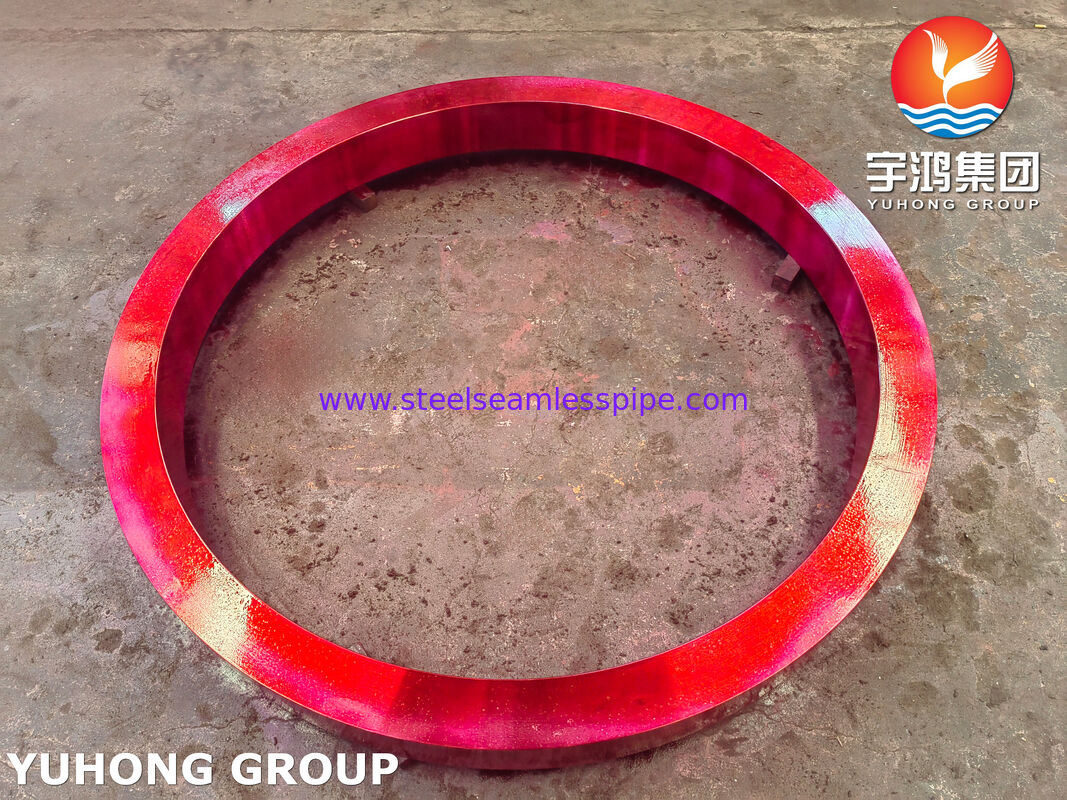

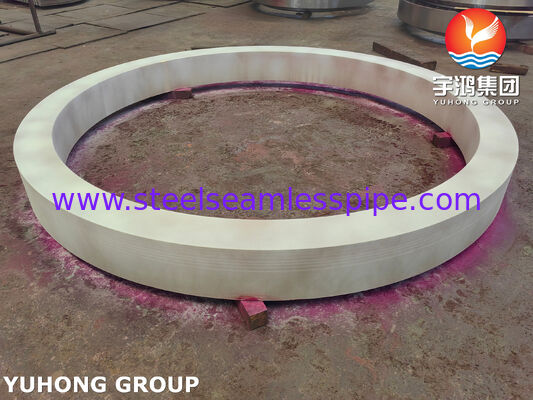

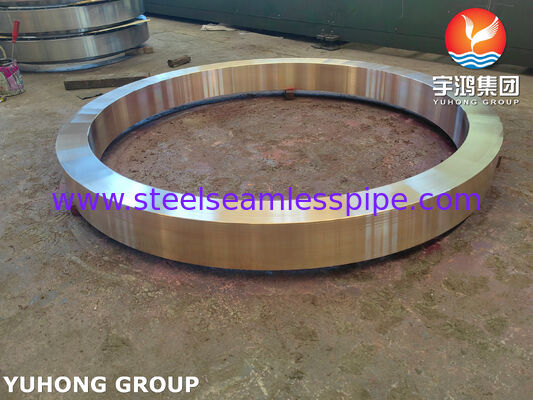

هذهحلقة ASME SB171 C70600هيسبائك حلقية ثقيلةبأبعادOD 1464 مم × ID 1277 مم × سمك 132 مم. تم تصميمها للاستخدام كـحلقة لوحة أنابيب متكاملة, حلقة انتقال الغلاف إلى لوحة الأنابيب, أو حلقة تقويةفي المبادلات الحرارية الكبيرة المبردة بمياه البحر، ومكثفات محطات الطاقة، ومبردات المنصات البحرية.

مصنوعة منسبائك النحاس والنيكل 90/10 (C70600), توفر هذه الحلقة مقاومة استثنائية للتآكل البحري، والتآكل، والتلوث البيولوجي مع توفير القوة الميكانيكية المطلوبة للتطبيقات ذات الضغط العالي والأقطار الكبيرة.

• OD 1464 مم / ID 1277 مم- مناسبة لأقطار الأغلفة الكبيرة (على سبيل المثال، 50-60 بوصة اسمية)
• سمك 132 مم- يوفر الصلابة الهيكلية لدعم لوحة الأنابيب أو كحلقة مستقلة تحت أحمال مسامير عالية
• مادة C70600- أداء مثبت في الخدمات البحرية والمياه المالحة

• تصنيع بالسبك أو اللف:- بالنسبة لحلقة بهذا السمك (132 مم)، نبدأ عادةً منلوح مسبوك أو ملفوفأوسبائك مجوفةلضمان بنية حبيبية موحدة وخلوها من المسامية.
• التشغيل الآلي الدقيق:- يتم تشغيل ID و OD والسمك وفقًا لتفاوتات صارمة. يمكن تشكيل الأسطح الأمامية والداخلية للتوسع الأنبوبي (إذا تم استخدامها كلوحة أنابيب).

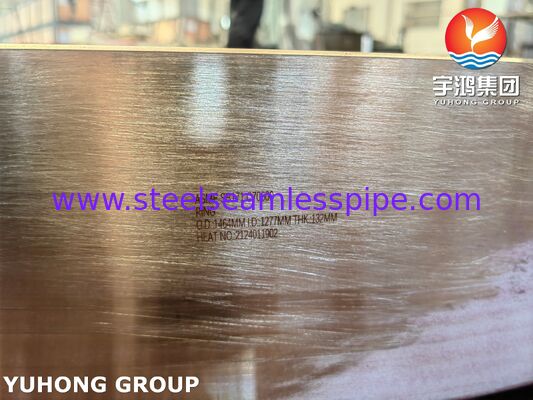

• التحقق من المواد:- 100% PMI (تحديد المواد الإيجابي) واختبار ميكانيكي وفقًا لمتطلبات ASME SB171. يتم تقديم شهادة اختبار المصنع الكاملة (MTC).
• الحماية من التآكل:- سبائك C70600 تقاوم بشكل طبيعي تآكل مياه البحر؛ لا يلزم طلاء إضافي.

نظرًا لـ OD الكبير والسمك الكبير، هذه الحلقة مثالية لـ:

• حلقة لوحة أنابيب متكاملة:- كلوحة أنابيب من قطعة واحدة لمبرد مياه بحر كبير، مما يلغي وصلات اللحام ويقلل من خطر التآكل الجلفاني.
• حلقة محول الغلاف إلى لوحة الأنابيب:- عند توصيل غلاف فولاذي كربوني بلوحة أنابيب من النحاس والنيكل، يمكن تلبيس هذه الحلقة أو لحامها لإدارة التمدد الحراري التفاضلي ومنع التآكل ثنائي المعدن.
• حلقة تقوية للوحة أنابيب رقيقة:- إذا كانت لوحة الأنابيب الرقيقة تتطلب صلابة إضافية حول منطقة جلوس الحشية، فإن هذه الحلقة الثقيلة تعمل كدعم خلفي.
• تطبيقات الضغط العالي:- يوفر سمك 132 مم قوة كافية لشفاه الربط في المبادلات الحرارية عالية الضغط (على سبيل المثال، سخانات مياه التغذية).

في المبادلات الحرارية ذات الغلاف والأنبوب ذات القطر الكبير (معرف الغلاف > 1000 مم)، تواجه لوحة الأنابيب والحلقات المتصلة تحديات فريدة:

• السبك مقابل لف الألواح:- بالنسبة للسمك الذي يزيد عن 100 مم،الحلقات المسبوكةتوفر خصائص ميكانيكية فائقة وقابلية للفحص بالموجات فوق الصوتية مقارنة بالألواح الملفوفة الملحومة.
• عدم تطابق التمدد الحراري:- عند توصيل حلقة من النحاس والنيكل (C70600) بغلاف من الفولاذ الكربوني، يجب استيعاب الاختلاف في معاملات التمدد الحراري باستخداموصلة انتقاليةكاملة أوتصميم مرن.
• حفر ثقوب الأنابيب للحلقات لوحة الأنابيب:- إذا كانت الحلقة تعمل كلوحة أنابيب، يجب تشغيل نمط الحفر وملف الأخدود بدقة وفقًا لمعايير TEMA.
• بدل التآكل:- حتى مع مقاومة التآكل الممتازة لـ C70600،حد أدنى لبدل التآكل يبلغ 1.5-3 ممموصى به لخدمة مياه البحر طويلة الأمد (20+ سنة).

• نقوم بتصنيع حلقات ثقيلةوفقًا لرسمك بدقة- ID، OD، السمك، الشطف، ثقوب المسامير، وتفاصيل الأخدود.
• متوفر معاختبار غير إتلافي كامل: UT (اختبار الموجات فوق الصوتية) للعيوب الداخلية، PT (اختبار الاختراق) للشقوق السطحية.
• يمكن توريدها كجزء منحزمة أنابيب مبادل حراريكاملة أوتجميع لوحة أنابيب.
• أوقات تسليم قصيرة للحلقات المسبوكة من شركائنا المعتمدين في السبك.
