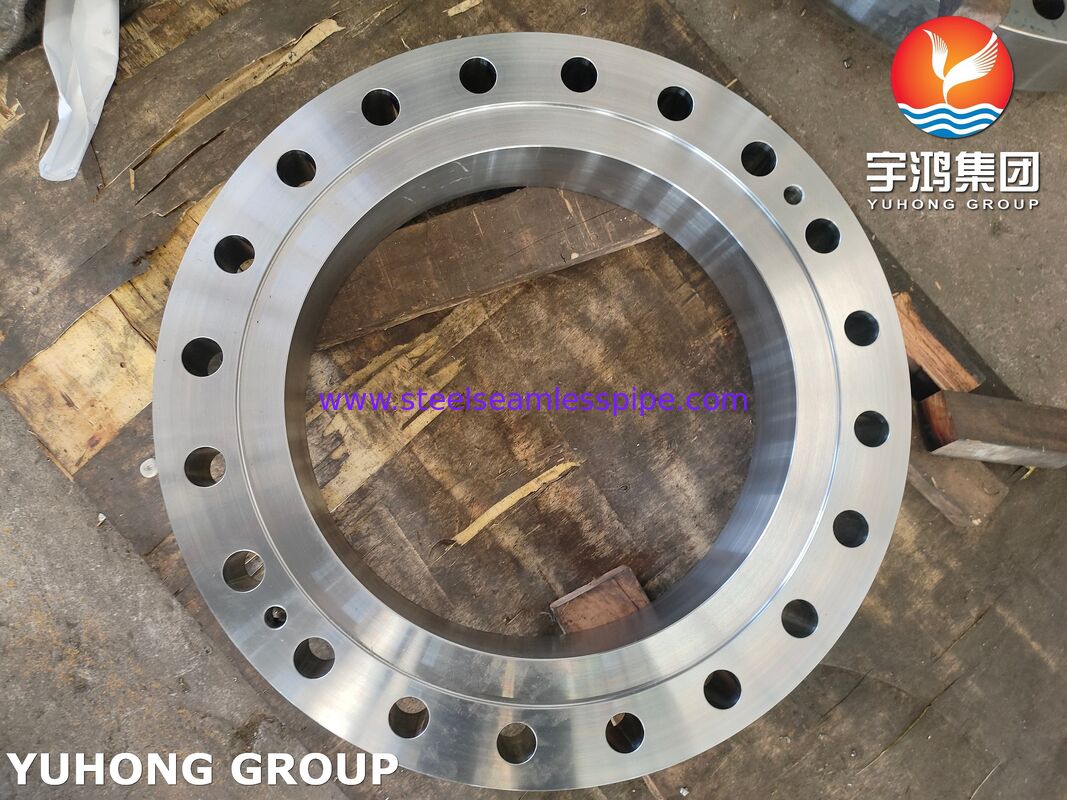

ASME SA336 F11 CL2 فلنج غطاء القناة الكرومية المزورة لخدمة الهيدروجين / البخار عالية الحرارة

ASME SA336 F11 CL2 قناة غطاء الجهاز

هل تقوم بتصميم نظام حراري لخدمة الهيدروجين القاسية، أو استبدال شفرة غطاء السيارة المسربة على مولد بخار عالي الضغط؟ضمان سلامة الهيكل على المدى الطويل في درجات حرارة مرتفعة يتطلب معالجة متقدمة للمعدات المقلدة.

شركة يوهونغ للشركات المحدودةالمهندسين والمصنعينطوابق مزورة من سبيكة الكروم المولي (ASME SA336 F11 Class 2)كمكونات حاسمة خارجية للحفاظ على الضغط للمبادلات الحراريةأجهزة غطاء القناة ذات الجدار الثقيل (أجهزة غطاء القناة) توفر إغلاقًا موثوقًا ضد التسرب وسهولة الوصول إلى حزم الأنابيب أثناء عمليات الصيانة الروتينية.

في صناعات المعالجة الثقيلة التي تعمل بين400 درجة مئوية و 550 درجة مئوية، الصلب الكربوني القياسي يعاني من تدهور القوة والزحف. ASME SA336 F11 (1.25Cr-0.5Mo سبيكة) هو المعيار الصناعي لهذه البيئات.

• المقاومة الاستثنائية للزحف والهيدروجين:The deliberate addition of Chromium and Molybdenum provides superior high-temperature tensile strength and guards against high-temperature hydrogen attack (HTHA) in refinery hydrotreating and hydrocracking loops.

• الدرجة الثانية:المعالجة الحرارية من الدرجة 2 توفر خصائص ميكانيكية أعلى من الدرجة 1 ، مع أقصى قوة سحب 515 MPa وأقل قوة خصم 310 MPa ،مما يسمح بملفات تعريف جدران أوعية الضغط الرقيقة والأكثر أمانًا تحت ضغوط عالية (أكثر من 50 بار).

• سلامة البناء المقلد:أوراقنا الثقيلة يتم صناعتها على الساخن من الأوراق الصلبة لضمان بنية حبة كثيفة ومتساويةضمان الامتثال الكامل لمتطلبات قسم ASME الثالث والثامن.

• دقة التصنيع المتحكم بالجهاز الحاسوبي:يتم معالجة وجوه الختم إلى إكمالات سطحية دقيقة ، عادة 125-250 RMS للضمادات الملتوية بالدوامة ، أو إكمالات ناعمة عالية اللمعان للضمادات المعدنية من نوع الحلقة (RTJ).

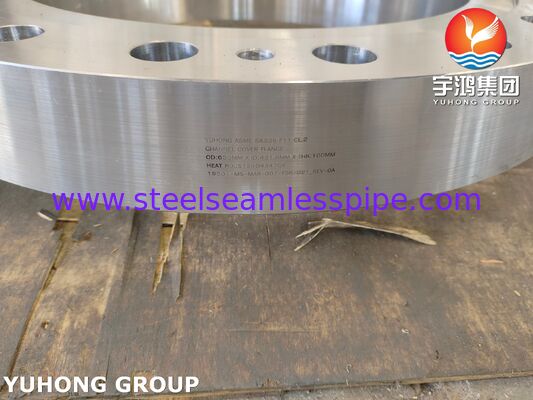

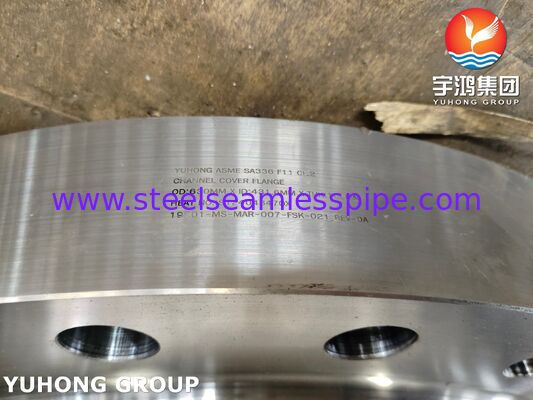

كل فليانج مزور من مجموعة يوهونغ يخضع للاختبار بنسبة 100% ويتم طابعه مع رقم الحرارة الفريد وكود المادة للتتبع الكامل.

• معيار المواد:تصنيف ASME SA336 F11 الفئة 2 / ASTM A336 F11 CL2 (UNS K11572)

• معايير تصميم المحول:تتوافق بالكامل مع TEMA الفئة R (المصفاة) والفئة B والفئة C

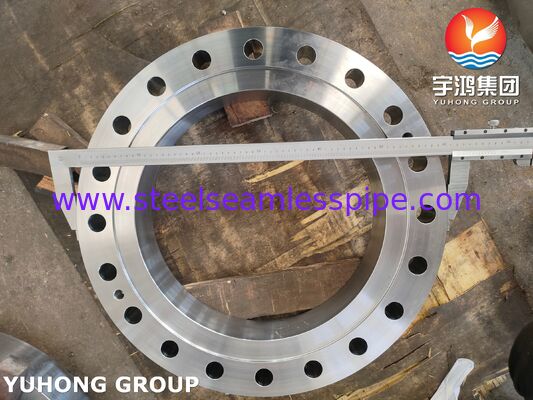

• الأبعاد القياسية:القطر الخارجي (OD) 630mm ، القطر الداخلي (ID) 431.6mm ، الصلة النهائية 100mm

• ملامح واجهة للشريحة:الوجه المرتفع (RF) ، المفصل من نوع الحلقة (RTJ) ، اللسان والخروط (T&G) ، الوجه المسطح (FF)

• مراقبة الجودة والاختبار:اختبار الموجات فوق الصوتية بنسبة 100٪ (UT) ، اختبار اختراق السائل (PT) ، تحديد المواد الإيجابية (PMI) ، والتفتيش الأبعاد.

• الوثائق المقدمة:EN 10204 3.1 شهادة اختبار الطاحونة (MTC) ، تقارير NDT ، مخططات التزوير

لتجنب عدم التطابق الأبعاد مكلفة أو تأخيرات التثبيت أثناء إغلاق المصنع، يرجى مراجعة هذه المعايير التقنية قبل إكمال طلبك:

1. مطابقة ملامح المقاعد:تأكد من أن نمط تطابق وجه الجهاز (التقطيع الراديوي مقابل القناة البيضاوية / الثمانية الأطراف RTJ) يتماشى مع جسم القناة الموجودة ونمط الصمغ.

2. دقة قطر دائرة المسامير (BCD):التحقق من عدد الثقوب الكلي للشفرة، قطرات الثقوب، وقطر دائرة المضرب لضمان محاذاة محول الدبابيس المثالية أثناء تشديد العزم.

3. معايير التتبع:بالنسبة لتنفيذ المواد الكيميائية الثقيلة والمصافي، تأكد من أن مشترياتك تتطلب أرقام حرارة المواد المختومة والتفتيشات الاختيارية للطرف الثالث (SGS، BV، TUV).

يقدم مجموعة Yuhong نطاقًا مرنًا للتوريد ، حيث يمكن استيعاب قطع الغيار المكونة فقط أو أنظمة مبادلة الحرارة المتكاملة بالكامل:

• أنابيب سبيكة متطابقة:أنابيب غير مسامية كرومية (ASME SA213 T11 / T22) ، أنابيب غير مسامية من الفولاذ المقاوم للصدأ ، وأنابيب سبيكة النيكل.

• الأجهزة الداخلية:أوراق الأنابيب المثبّتة بدقة، ألواح الحاجز القطاعية، قضبان القيود، ومسافات الفولاذ الكربوني.

• أجهزة التثبيت والغرز:المسامير ذات الحرارة العالية (SA193 B7 / B16) ، المكسرات السوداء الثقيلة (SA194 2H) ، والغرز الملفوفة بالدوامة المخصصة.

قم بتسريع الجدول الزمني لإجراءات الصيانة. أرسل مخططات الهندسة PDF الخاصة بك، ملفات CAD، أو أوراق بيانات الأبعاد مباشرة إلى قسم الهندسة المبيعات العالمية لدينا:

‬‬البريد الإلكتروني: جيمي@steelseamlesspipe.com

الرجاء إضافة ما يلي من أجل اقتباس سريع:

• قطر الشريط الخارجي (OD) ، والقطر الداخلي (ID) ، وسمك النهاية.

• قطر دائرة المسامير (BCD) ، حجم ثقب المسامير، وعدد الثقوب الإجمالي

• نوع المواجهة المفضل (RF أو RTJ) ودرجة حرارة / ضغط التشغيل المستهدف.

فريق مبيعاتنا التقني سيوفر اقتراح تجاري شامل ورسم تقني خلال 48 ساعة
