| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| رقم الموديل: | ASME SA240 TP304 |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| الأسعار: | NEGOCIATED |
| تفاصيل التغليف: | إطار حديدي + علبة من الخشب الرقائقي أو حقيبة منسوجة |
| وقت التسليم: | 20-80 يوما |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 500 طن |
| مواصفات المواد: | ASME SA240 النوع 304 / ASTM A240 الصف 304 (SS304) | سمك الحد الأقصى: | ≥75 ملم |
|---|---|---|---|
| أقصى ضغط تصميم: | ≥30bar (~ 435 رطل لكل بوصة مربعة) | التسامح مع ثقب الأنبوب: | +0.05 / -0.00 ملم |
| الأخاديد لكل حفرة: | 2 أو 3 أخاديد دقيقة | تأليب المقاومة: | برين≈19 |
| إبراز: | ASME SA240 304 أنابيب الفولاذ المقاوم للصدأ,أوراق أنابيب حفر CNC لمبادل الحرارة,أوراق أنابيب الفولاذ المقاوم للصدأ متوافقة مع TEMA |
||
وصف تعديلي:أطباق أنابيب صفيحة من الفولاذ المقاوم للصدأ حسب الطلب ASME SA240 Type 304 للمبادلات الحرارية الخفيفة إلى المتوسطة. وقت التوصيل سريع 1-2 أسابيع ، حفر CNC الدقيق والخروط إلى معايير TEMA.اتصل بـ جيمي@steelseamlesspipe.com للإقتباس.
هل تبحث عن حل فعال من حيث التكلفة ومقاوم للتآكل لنظام حراري غير مياه البحر؟اختيار صفيحة أنبوبية ملفوفة على صياغة باهظة الثمن هو أذكى طريقة لتحسين ميزانيتك المعدات.
شركة يوهونغ للشركات المحدودةمتخصص في تصنيع الحفر الدقيقأوراق أنابيب الصلب المقاوم للصدأ من الصلب المقاوم للصدأكمركز هيكلي أساسي في مبادلات الحرارة للقذائف والأنابيب، توفر أوراق الأنابيب الصفيحة المطاطية الخاصة بنا خصائص ميكانيكية مستقرة،و أداء مؤكد لختم الأنابيب إلى الأوراق في صناعات المعالجة الرئيسية في جميع أنحاء العالم.
للدورات الحرارية المعتدلة، باستخدام شهادةالصفحة المطاطية من الصف 304يقلل بشكل ملحوظ من أوقات التوصيل للمواد وتكاليف المشتريات المسبقة مقارنة مع الصفائح الفارغة المقلدة من ASTM A182.
[ إختيار هيكلي بناء على معايير الهندسة ]
الصفيحة ASME SA240 304: أفضل للسمك ≤75mm ، الضغط ≤30 بار (فعالة للغاية من حيث التكلفة)
صياغة ASTM A182 F304: مطلوبة لسمك الحائط الثقيل والضغط العالي والدوران الحراري الشديدالمقاومة الاقتصادية للتآكل:الصف 304 الفولاذ المقاوم للصدأ الأوستنيتي يوفر مقاومة ممتازة للأحماض العضوية، ومياه الشرب، والبخار، والسوائل النظيفة ذات الجودة الغذائيةPREN≈19.

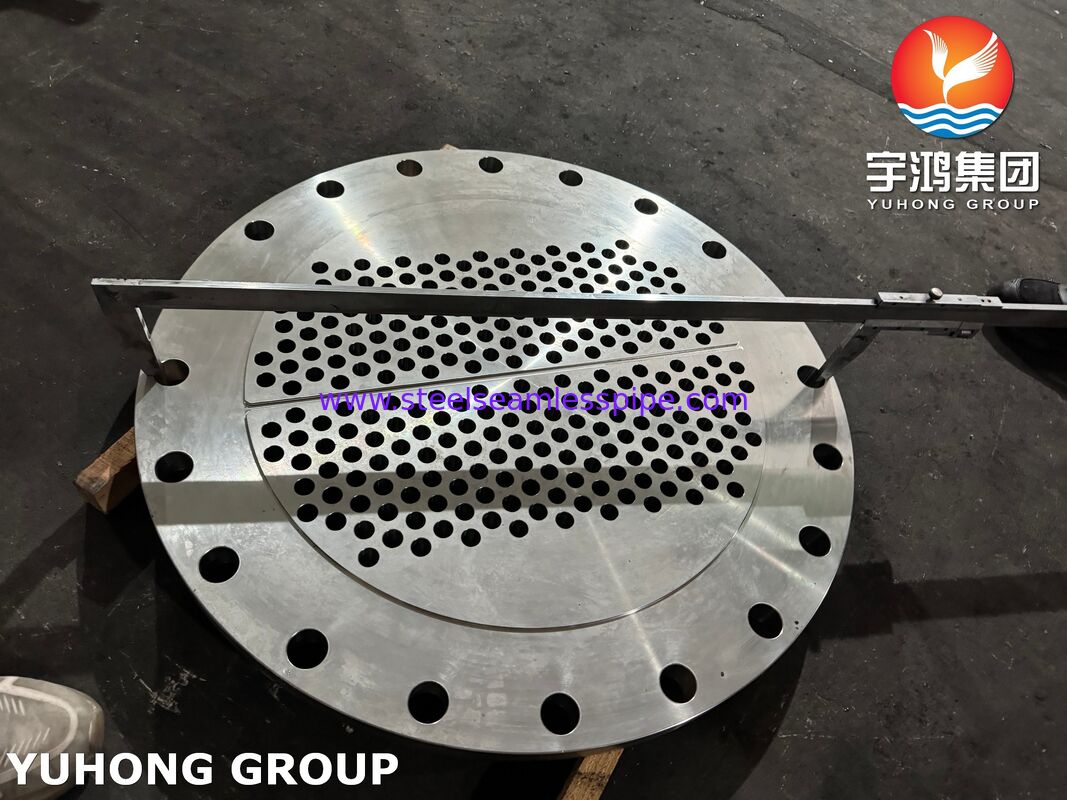

الحفر المجهري الدقيق CNC:يتم تنفيذ كل ثقب أنبوب عن طريق حفر الآلي متعددة الفوهات CNC لتحقيق التسامحات الصغيرة من+0.05 / -0.00 ملم، مما يمنع تسرب الممرات ويضمن تناسبًا سلسًا لأنبوبات الفولاذ المقاوم للصدأ.
خروط التوسع الحلقة:مصنعة بمخادع دقة 2 أو 3 لكل فتحة لتحقيق أقصى قدر من قوة السحب الميكانيكية للأنبوبات المسحوبة باردة خلال مرحلة التوسع الهيدروليكي (التدحرج).

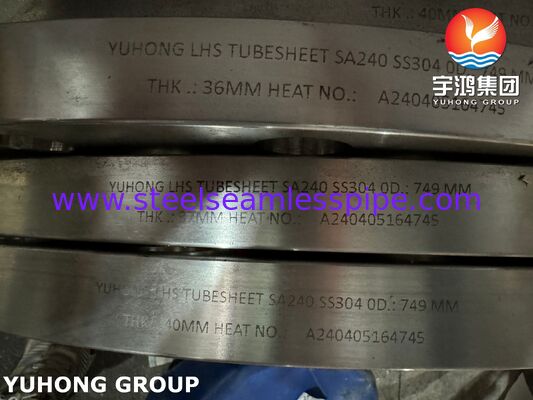

يتم توفير كل صفيحة أنبوب مع شهادةEN 10204 3.1 شهادة اختبار الطاحونة (MTC)ضمان الامتثال الكيميائي والميكانيكي للمواد الخام.
| المعلم الهندسي | المواصفات التقنية / القيمة |
|---|---|
| مواصفات المواد | ASME SA240 النوع 304 / ASTM A240 الدرجة 304 (SS304) |
| فئات TEMA | متوافقة تمامًا مع TEMA الفئة C (التجارية) والفئة B (الكيميائية) |
| السماكة الموصى بها | ≤75 ملم (للحصول على النزاهة الحجمية المثلى في شكل لوح) |
| الحد الأقصى لضغط التصميم | ≤30بار ((~435 سم) ضغط جانب الأنبوب |
| الأنبوب ينتهي من المعالجة | خروط دقة للتدحرج؛ إغلاق اختياري / لحام القوة |
| وثائق الجودة | 100% تقارير الأبعاد، اختبار PMI، فحوصات خشونة السطح |
| عامل التشغيل | SA240 صفحة الأنابيب من النوع 304 | SA240 صفحة الأنابيب من النوع 316L |
|---|---|---|
| أبرز المواد المصنوعة من سبائك | 18% Cr - 8% Niالخط الأساسي | يحتوي2-3٪ م.(موليبدينوم) |
| تآكل الكلوريد | مقاومة معتدلة | المقاومة الفائقة للفجوة والتآكل في الشقوق |
| تكلفة المواد الخام | خط الأساس (أكثر الاقتصادية) | ~ 20% - 30%قسط المواد الأعلى |
| القيود | تجنب استخدامها في المياه البحرية المالحة أو الخام | الحد إلى< 500 جزء في المليونتركيزات الكلوريد |
| خدمات السوائل المستهدف | البخار، حلقات HVAC، WFI، المذيبات النقية | مياه برج التبريد، مركبات عضوية متقلبة |
قاعدة هندسية:عند تصميم محولات HVAC القياسية، أو سخانات CIP (Clean-in-Place) ، أو حلقات المياه المطهرة،صفيحة SA240 304يوفر التوازن النهائي بين الأداء وميزانية المواد الخام.
معالجة الأغذية والمشروبات:أنظمة التبخير، ومبردات العصير والشراب، ومعدات الألبان الصحية.
الصيدلة والتكنولوجيا الحيوية:حلقات تبريد المياه للاستعمال (WFI) ومحركات توزيع المياه عالية النقاء.
التكييف الهوائي وتسخين المناطق الحضرية:محولات البخار إلى الماء ومولدات المياه الساخنة للمباني التجارية.
أجهزة محطة توليد الكهرباء:سخانات المياه غير المعدنية وأنظمة تبريد زيت التشحيم في التوربينات
عند استبدال صفيحة أنبوب المبادل الحراري الملوثة أو تسربها ، من الضروري تجنب الاختلافات الهيكلية. الرجاء الاطلاع على هذه النقاط قبل الطلب:
تحقق من ارتفاع الأنابيب ونمطها:تأكد إذا كان تخطيطك يستخدم مثلث (30 درجة/60 درجة) ترتيب لنقل الحرارة العالي أو مربع (90 درجة) نمط لتسهيل التنظيف الميكانيكي للأنابيب الخارجية.
تشكيل سطح الغسيل:حدد ملف الختم ✓ الوجه المسطح (FF) ، الوجه المرتفع (RF) ، أو اللسان والخروط ✓ المتطابقة مع متطلبات التكتم المزدوج أو المعدني.
التحقق من محاذاة المحاذية:تأكد من أن خطوط التقسيم والأنماط الهيكلية للشفرة تتطابق تمامًا مع قناة أو تخطيط غطاء السيارة.
مجموعة يوهونغ هي مصنعة عالمية للمكونات الفردية وكذلك متكاملة تماماحزم أنابيب المبادل الحراري:
أنابيب مبادلة الحرارة:أنابيب بلا خيوط من الفولاذ المقاوم للصدأ (304/304L/316L) مقصورة على طول مع إعداد النهاية.
الأسطح الممتدة:أنابيب من الألومنيوم ذات الأجنحة (أنابيب الأجنحة) لمبردات الهواء الصناعية.
الأجهزة الداخلية:أجهزة تحريك قطاعية معالجة، قضبان ربطة العنق، مفاصيل الفولاذ الكربوني، والغشومات المخصصة.
قم بتسريع عملية الصيانة. أرسل مخططات PDF أو ملفات CAD أو رسومات الأبعاد المادية مباشرة إلى مكتب الهندسة لدينا:
البريد الإلكتروني: جيمي@steelseamlesspipe.com
لتسريع اقتراحك، يرجى تقديم:
القطر الخارجي للورق الأنبوبي (OD) وسمك الصفيحة النهائية.
إجمالي عدد الثقوب في الأنابيب، نمط التخطيط، وحجم جرعة زائدة في الأنابيب.
درجة حرارة سائل التشغيل المقدرة وضغوط التصميم.
فريق مبيعاتنا التقني سيقدم تقدير تجاري شامل وتحقق من الأبعاد خلال 48 ساعة.
