| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| رقم الموديل: | ASME SA179 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | NEGOCIATED |
| تفاصيل التغليف: | إطار حديدي + علبة من الخشب الرقائقي أو منصة نقالة |
| وقت التسليم: | 20-80 يوما |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 500 طن |
| مادة: | ASME SA179 | مادة الأنبوب: | ASME SA179 الفولاذ الكربوني غير الملحوم |
|---|---|---|---|
| مادة ورقة: | ASME SA266 Gr.2 أو SA516 Gr.70 | مواد الحيرة: | SA516 غرام 70 |
| تخطيط الأنبوب: | الملعب الثلاثي أو المربع | أبعاد أنبوب: | 5/8"، 3/4"، 1"، 1-1/4" OD |
| أقصى طول للأنبوب: | 12 مترا | ||
| إبراز: | حزمة أنبوب المبادل الحراري من الفولاذ الكربوني,أنبوب المبادل الحراري ASME SA179,ورقة أنابيب المبادل الحراري القياسية TEMA |
||
وصف التعريف:حزم أنابيب المبادلات الحرارية المصنوعة من الفولاذ الكربوني المخصصة تم تصنيعها وفقًا لمعايير TEMA وASME. التسليم القياسي خلال 4-6 أسابيع لحزم الأنابيب غير الملحومة SA179. اتصل بـ jimmy@steelseamlesspipe.com للحصول على عرض أسعار لمدة 48 ساعة.
هل تواجه خسائر في الكفاءة بسبب تلف قلب المبادل أو تآكله؟ يعد استبدال المكونات الداخلية الطريقة الأكثر فعالية من حيث التكلفة لاستعادة النظام الخاص بك.

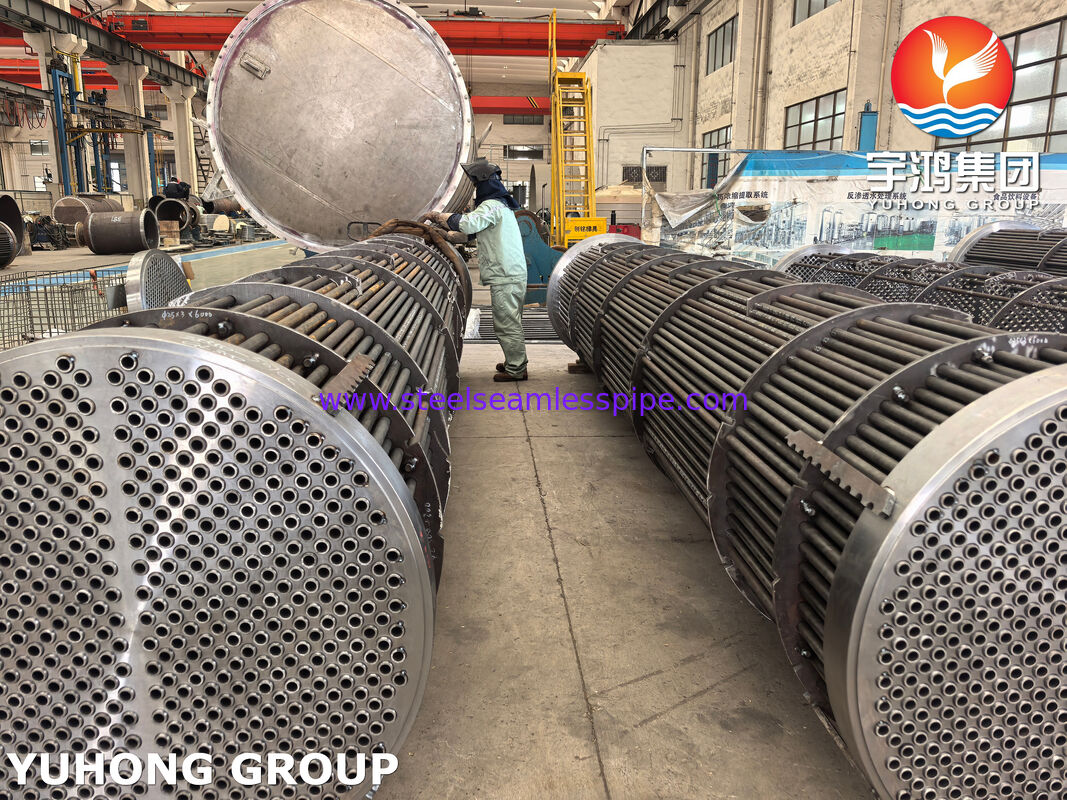

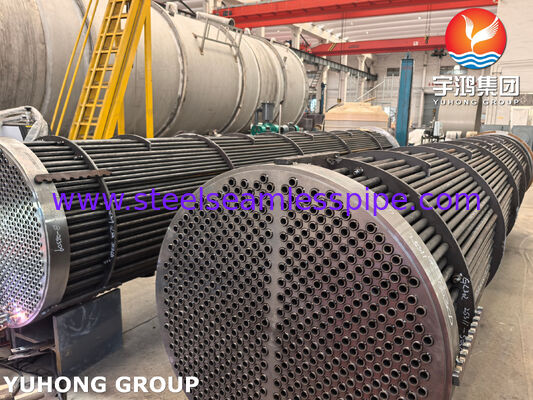

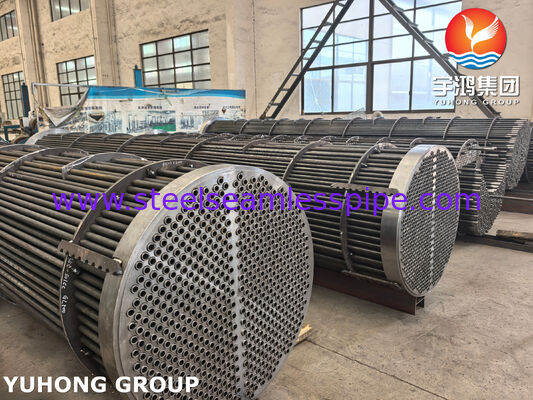

كشركة مصنعة عالمية رائدة،مجموعة يوهونجلوازم مجمعة بالكامل، جاهزة للتثبيتحزم أنابيب مبادل حراري من الصلب الكربونيمصممة وفقًا لمعايير TEMA وASME القسم الثامن. نحن نقدم نوى بديلة مباشرة تتلاءم بسلاسة مع غلافك الحالي، مما يقلل من وقت التوقف عن العمل بنسبة تصل إلى 60% مقارنة بشراء مبادل حراري جديد كامل.
يتم تصميم كل حزمة من أنابيب الصلب الكربوني التي نقوم بتصنيعها خصيصًا لتتوافق مع المعلمات التشغيلية الدقيقة أو رسومات المعدات الأصلية (مواصفات OEM).
مادة الأنبوب:ASME SA179 فولاذ كربوني غير ملحوم مسحوب على البارد (يوفر التوصيل الحراري الأمثل وقطر خارجي دقيق للتدحرج).

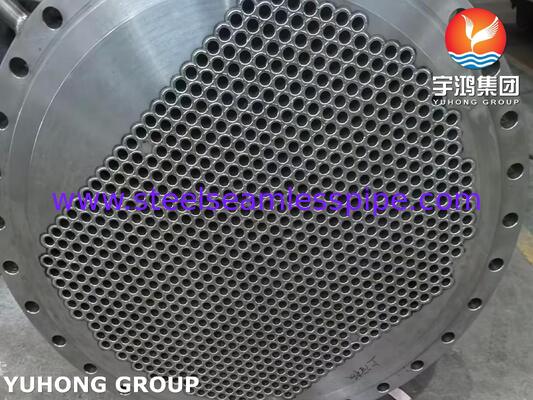

مادة ورقة الأنبوب:فولاذ كربوني مطروق عالي القوة ASME SA266 Gr.2 أو لوح SA516 Gr.70.
تكوين يربك:حواجز قطاعية SA516 Gr.70 مخصصة، مثقوبة بدقة لمنع اهتزاز الأنبوب وتحسين اضطراب السوائل على جانب الصدفة.
تخطيط الأنبوب والملعب:الأمثل الثلاثي (30 دولارًا ^ سيرك $أو60 دولارًا ^ سيرك $) أو مربع (90 دولارًا ^ سيرك $) ترتيبات الملعب بناءً على التصميم الحراري ومتطلبات التنظيف.
وصلات الأنبوب إلى الأنبوب:تمدد هيدروليكي عالي الدقة (الدحرجة) مع لحام مانع للتسرب اختياري أو لحام قوي لتطبيقات الضغط العالي أو الغاز القاتل.
| المعلمة | المواصفات / القيمة النموذجية |
|---|---|
| معايير التصميم | تيما الفئة R، B، C / ASME القسم الثامن Div. 1 |
| أبعاد الأنبوب القياسية | 5/8"، 3/4"، 1"، 1-1/4" OD (أطوال مخصصة تصل إلى 12 مترًا) |
| أنواع الحزمة المتاحة | أنبوب مستقيم (صفائح أنابيب ثابتة، رأس عائم) وحزم أنابيب على شكل حرف U |
| الاختبار ومراقبة الجودة | 100% الاختبار الهيدروستاتيكي، واختبار الهواء، والتصوير الشعاعي (RT) لعمليات اللحام |
| الوثائق المقدمة | شهادات اختبار المطحنة (MTC) وفقًا للمعيار EN 10204 3.1، وتقارير NDT |
في الصناعات الثقيلة مثل تكرير البتروكيماويات وتوليد الطاقة، الوقت هو المال. يوفر طلب نواة بديلة مزايا مالية وتشغيلية متميزة:
وفورات كبيرة في التكاليف:عادةً ما تكلف حزمة الأنابيب البديلة فقط30% إلى 50%لمبادل حراري ذو غلاف وأنبوب جديد تمامًا.
تقليل المهل الزمنية بشكل كبير:نحن نقدم حزم مخصصة من الصلب الكربونيمن 4 إلى 6 أسابيع، مقارنة بـ 12 إلى 20 أسبوعًا لأوعية الضغط الكاملة.
تعديلات الأنابيب الصفرية:تم إجراء هندسة عكسية للحزمة الجديدة لتنزلق مباشرة إلى غلافك الحالي. لا حاجة لتعديل فوهات الدخول/المخرج، أو الأساسات، أو الفولاذ الهيكلي.
استعادة الكفاءة الفورية:يزيل مقاومة القاذورات، ويستعيد على الفور معاملات نقل الحرارة الأصلية ($U$-القيم) وتقليل استهلاك الطاقة.
يعد اختيار علم المعادن الصحيح أمرًا بالغ الأهمية لعمر المعدات الخاصة بك. في حين توفر مجموعة Yuhong السبائك المتميزة،ASME SA179 الكربون الصلبيبقى المعيار الذهبي للصناعة لبيئات العمليات المحددة.
تبريد الحلقة المغلقة:مثالية للمياه الصناعية المعالجة، وتكثيف البخار، ودوائر تغذية مياه الغلايات.
الهيدروكربونات غير المسببة للتآكل:يستخدم على نطاق واسع في مصافي النفط والغاز لأجهزة التسخين المسبق للخام والمبردات اللاحقة للغاز.
حدود درجة الحرارة المعتدلة:خصائص ميكانيكية ممتازة للتشغيل المستمر تحت 400 درجة مئوية.
للتأكد من أن حزمة الغلاف والأنبوب البديلة تناسبك تمامًا من المحاولة الأولى، يحتاج فريقنا الهندسي إلى أحد الإجراءات التالية:
رسومات الشركة المصنعة الأصلية (الرسومات المضمنة):الطريقة الأكثر موثوقية لتكرار عدد الأنابيب، ودرجات الحواجز، وسمك صفائح الأنابيب.
العينة المادية (الحزمة القديمة):يمكنك شحن الحزمة الملوثة الخاصة بك إلى منشأتنا. سنقوم بإجراء هندسة عكسية لجميع الأبعاد باستخدام المسح الضوئي بالليزر الدقيق.
أبعاد القشرة الداخلية:في حالة فقدان الرسومات، يمكننا مساعدتك في حساب قطر الحزمة الخارجي الدقيق (OTEEL) بناءً على معرف الصدفة الخاص بك.
⚠️نصيحة هندسية هامة:عند الطلب، تحقق دائمًا من رقمكالتوجه يربك(القطع الأفقي مقابل القطع الرأسي) لضمان تصريف السوائل بشكل مناسب، وتوضيح ما إذا كنت تحتاج إلى قطعلوحة الاصطداملحماية الأنابيب الخارجية من تآكل المدخل عالي السرعة.
بالإضافة إلى حزم الأنابيب المجمعة بالكامل، تعتبر Yuhong Group شركة مصنعة أحادية المصدر لمكونات أوعية الضغط الفردية:
أنابيب المبادل الحراري:أنابيب الفولاذ المقاوم للصدأ غير الملحومة، وأنابيب سبائك النيكل، وأنابيب سبائك النحاس، وأنابيب الغلايات المصنوعة من الفولاذ الكربوني مقطوعة حسب الطول.
أنابيب السطح الموسعة:أنابيب عالية الزعانف ومنخفضة الزعانف للمبادلات الحرارية المبردة بالهواء.
مكونات الآلة:صفائح أنابيب محفورة ومخددة، وحواجز، وقضبان ربط، وفواصل هيكلية.
هل أنت مستعد لاستعادة كفاءتك الحرارية؟ أرسل رسوماتك أو أوراق البيانات أو الرسومات التخطيطية للأبعاد مباشرة إلى فريق هندسة المبيعات العالمي لدينا:
