| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | NEGOCIATED |
| تفاصيل التغليف: | إطار حديدي + علبة من الخشب الرقائقي أو منصة نقالة |
| وقت التسليم: | 20-80 يوما |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 500 طن |
| مادة: | أسم SA213 TP304/316L |
|---|
يوهونغ مجموعة الشركة المحدودة تصميم وتصنيع المعدات الحرارية بما في ذلكمبادلات حرارة القشرة والأنابيب (تصاميم مبادلات الحرارة TEMA) ، وعاءات الضغط، مبردات الهواء، ومتقدمةحزم أنابيب المبادلة الحرارية ذات الجرح المدارنحن أيضا نقدم مكونات فردية:أنبوب الزعانف، أنبوب الفرن، أنبوب مبادل الحرارة، أنبوب بلا مسام من الفولاذ المقاوم للصدأ، أنبوب سبيكة النيكل، أنبوب سبيكة النحاس، ورقة أنبوب مبادل الحرارة وحزمة أنبوب مبادل الحرارةحزم الجرح المدارية لدينا توفر كفاءة حرارية متفوقة و بصمة صغيرة لتطبيقات صناعة الغازات والبتروكيماويات

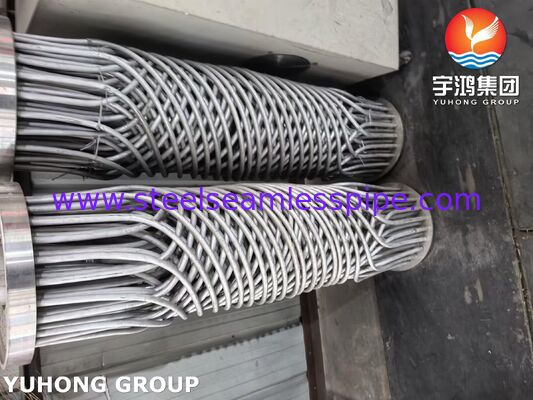

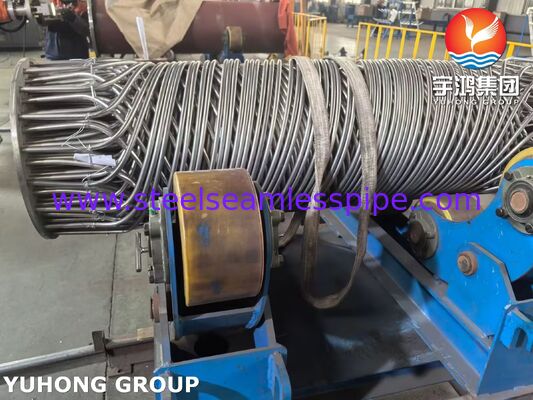

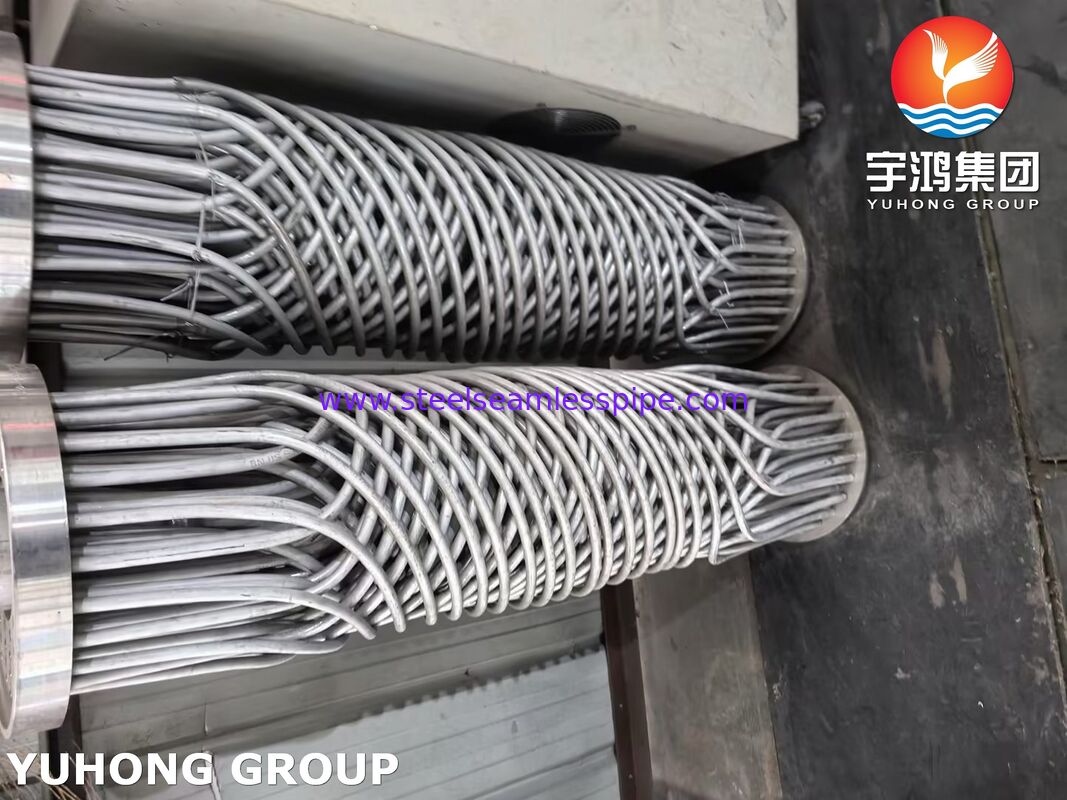

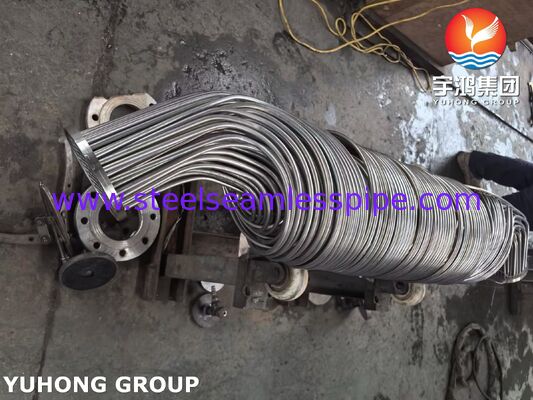

الـحزمة أنابيب دائرية من الفولاذ المقاوم للصدأهي بديل عالي الأداء للكتب العادية من الأنابيب المستقيمة. بدلاً من الأنابيب المستقيمة ، تتكون الكتب من طبقات متعددة منأنابيب بدون خيوط ملفوفة بالدواميرملفوفة حول جوهر مركزي. يتم فصل كل طبقة أنبوب من قبل المسافرين لخلق العديد من ممرات التدفق. هذا التصميم يوفرمعامل نقل الحرارة المرتفع للغايةفي حجم صغير، مما يجعلها مثاليةمحطات الغاز الطبيعي المسال (LNG) ووحدات فصل الهواء (ASU) والمفاعلات الكيميائيةحزمنا مصنوعة منأنابيب بلا خيوط من الصلب المقاوم للصدأ ASME SA213 TP304/304L أو TP316/316L، مما يضمن مقاومة التآكل الممتازة والقوة في درجات الحرارة الباردة.
| مكون | المواد / المعيار | الدور في أداء المعدات |
|---|---|---|
| أنبوب مبادل الحرارة (طبقة دوامة) | أنبوب بلا خيوط من الفولاذ المقاوم للصدأ (304/316L) | يحمل سائل واحد في مسار مروحي ؛ يوفر طول تدفق طويل جدا في القشرة المدمجة |
| أنبوب النواة المركزي | أنابيب بلا خيوط من الفولاذ المقاوم للصدأ | يدعم الطبقات الداخلية للالتفاف؛ يمكن أن يكون بمثابة موزع السوائل |
| أشرطة المسافة / الشرائط | الفولاذ المقاوم للصدأ (نفس الصف) | الحفاظ على الفجوة الدقيقة بين طبقات الأنابيب ؛ يخلق قنوات التدفق الجانب القذيفة |
| حلقات لف طبقة | الفولاذ المقاوم للصدأ | فصل كل طبقة الأنابيب وضمان مسافة التلف متسقة |
| أوراق الأنبوب (لوحة نهاية) | الصلب المقاوم للصدأ الصلب SA182 F304/316L | أطراف الأنابيب المرسومة؛ تم حفرها بطبيعة دوامة متطابقة من طبقات الأنابيب |
| الضماد الخارجي / الغلاف | أحزمة من الفولاذ المقاوم للصدأ | يضمن حزمة الجرح قبل إدخالها في القشرة |
| أنبوب الزعانف (اختياري على بعض الطبقات) | أنبوب قاعدة من الفولاذ المقاوم للصدأ + ألومنيوم / ذراع SS | يضاف أحياناً لتعزيز نقل الحرارة على طبقات جانب الغاز |
| السمة | حزمة الجرح | حزمة الأنابيب المستقيمة (ثابتة / عائمة) |
|---|---|---|
| كثافة المساحة | مرتفع جداً (100-300 م2/م3) | معتدلة (30-60 م2/م3) |
| مقاربة درجة الحرارة | منخفضة إلى 1-2 درجة مئوية | عادة ما تكون 5-10 درجة مئوية |
| انخفاض الضغط (جانب الغلاف) | أعلى بسبب المسار الملتوي | أسفل |
| ميل للتلوث | معتدلة، يوصى بتنظيفها كيميائيًا | تنظيف ميكانيكي أسهل (أنابيب مستقيمة) |
| وصول الصيانة | محدود - عادة لا يمكن خلعه من القشرة | حزمة قابلة للإزالة للتفتيش |
| التطبيقات النموذجية | محطات تسييل الغاز الطبيعي المسال، فصل الهواء، محطات إيثيلين | التكرير العام، الطاقة، التكييف |
| التكلفة لكل متر مربع | أعلى | أسفل |
نحن أيضاً نقدم مكونات فردية:
لاقتراحك لقطعة الأنبوب المزدوج من الفولاذ المقاوم للصدأ، أرسل ما يلي إلىجيمي@steelseamlesspipe.com:
مهندسوننا سيقومون بتصميم الحرارة، و يصنعون رسم التلف، و يقدمون سعر محدد و جدول زمني.
