| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME, ABS, DNV-GL , BV, LR , KR, CCS, PED, TUV, ISO9001, AD2000, EAC, TR CU, GOST R |
| رقم الموديل: | معايير ASTM B171 C46400 |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | NEGOCIATED |
| تفاصيل التغليف: | حالة الخشب الرقائقي أو البليت |
| وقت التسليم: | 20-80 يوما |
| شروط الدفع: | تي / تي، خطاب الاعتماد |
| القدرة على العرض: | 500 طن |
| مادة: | ASTM B171 C46400 النحاس البحري | قطر ثقب أنبوب: | أنبوب OD + 0.2 إلى 0.4 مم |
|---|---|---|---|
| أبعاد الأخدود: | العرض: 3-5 ملم؛ العمق: 0.3-0.5 ملم | موقع الأخدود: | بين 5 مم و 25 مم من الوجه الجانبي للأنبوب |
| أنبوب الملعب: | 1.25 × إلى 1.5 × أنبوب OD | مقاومة إزالة الزنك: | يمنع محتوى القصدير والزرنيخ ترشيح الزنك الانتقائي |
| إبراز: | ASTM B171 أوراق أنابيب النحاس البحرية,C46400 عنصر مبادل الحرارة من سبيكة النحاس,صفيحة أنابيب المبرد البحري المعدلة بدقة |
||
مجموعة Yuhong: مكونات المبادلات الحرارية الدقيقة – من الأنابيب إلى صفائح الأنابيب
توفر شركة Yuhong Group Co., Ltd. أنظمة حرارية كاملة –المبادلات الحرارية ذات الغلاف والأنبوب (تصميمات المبادلات الحرارية TEMA)، وأوعية الضغط، ومبردات الهواء- بالإضافة إلى كل مكون داخلي مهم:أنبوب الزعانف، أنبوب الفرن، أنبوب المبادل الحراري، الأنبوب غير الملحوم من الفولاذ المقاوم للصدأ، أنبوب سبائك النيكل، أنبوب سبائك النحاس، صفائح أنابيب المبادل الحراري، وحزمة أنابيب المبادل الحراري.

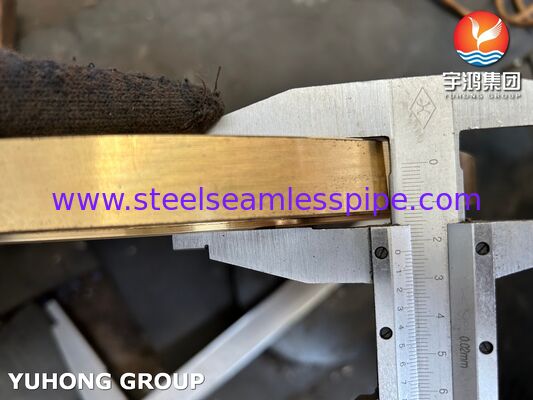

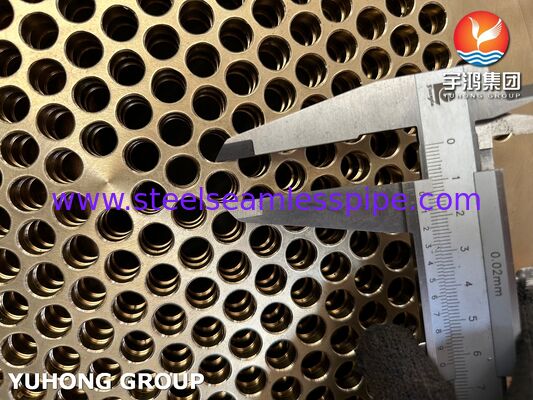

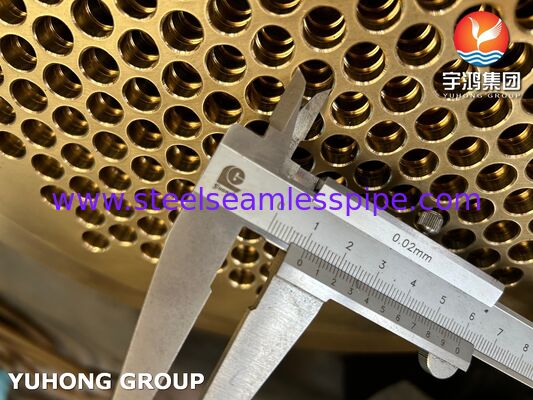

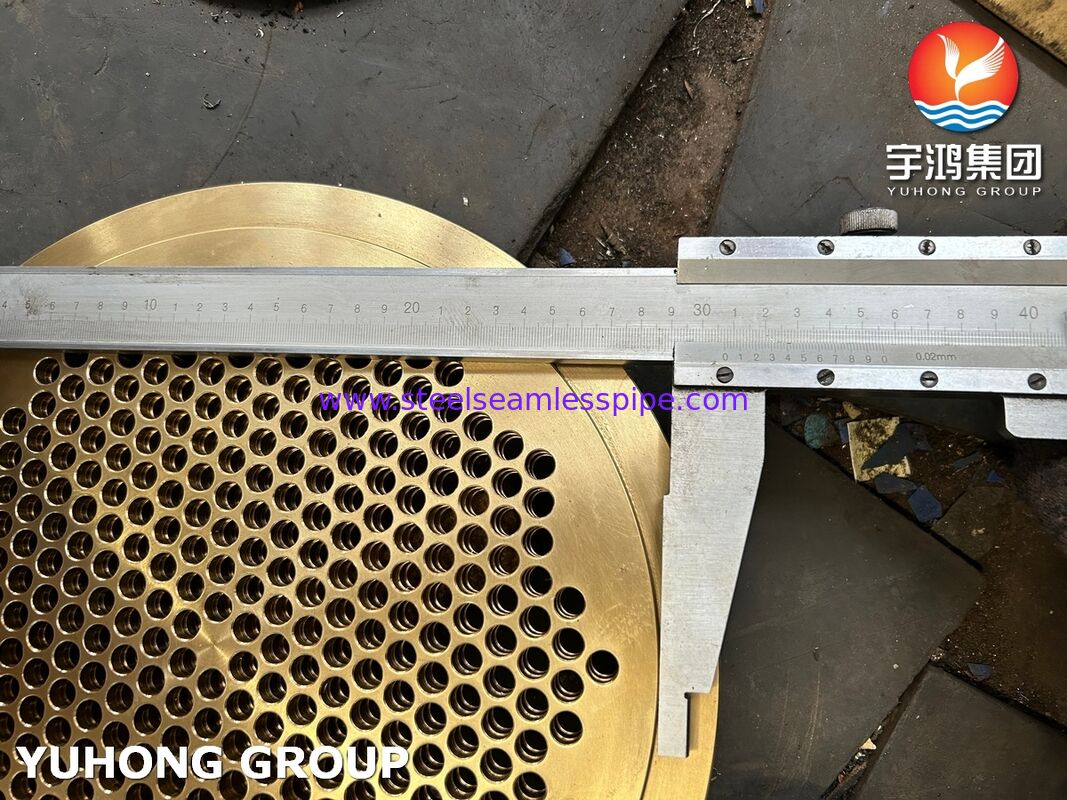

الموضح في الصورة المرفقة هو أحد أعمالناASTM B171 C46400 صفائح الأنابيب النحاسية البحرية- مكون من سبائك النحاس عالي القوة ومقاوم للتآكل مصمم لتطبيقات التبريد البحري ومياه البحر.
التركيز على المنتج: صفائح الأنابيب النحاسية البحرية - المعيار للمبادلات الحرارية لمياه البحر
الورقة أنابيب المبادل الحرارييعد أحد أهم مكونات الاحتفاظ بالضغط في أي مبادل حراري ذو غلاف وأنبوب. فهو يثبت كل أنبوب في الحزمة، ويفصل جانب الأنبوب عن جانب الغلاف، ويجب أن يتحمل كلاً من قوى توسيع الأنبوب الميكانيكية ودورة الضغط/درجة الحرارة التشغيلية.
استنادا إلى الصورة، يعرض هذا الأنبوب:
مادة:ASTM B171 C46400 (سبائك النحاس البحري / النحاس والزنك والقصدير)
نوع المادة:صفائح أنبوبية من سبائك النحاس - مصممة خصيصًا لمقاومة مياه البحر
بالقطع:فتحات أنبوبية محفورة بدقة مع أخاديد لتوسيع الأنبوب الميكانيكي
وضع العلامات:مختوم بشكل واضح بتعريف المادة ("ASTM B171 C46400 TUBESHEET") لإمكانية التتبع الكامل
لماذا النحاس البحري (C46400) لألواح الأنابيب؟
| ملكية | الاستفادة من تطبيق Tubesheet |
|---|---|
| سبائك النحاس والزنك والقصدير | توفر إضافة القصدير (حوالي 0.5-1.0%) مقاومة استثنائية لإزالة الزنك والتشقق الناتج عن التآكل الإجهادي. |
| التوافق مع مياه البحر | مقاومة ممتازة للتآكل في مياه البحر النظيفة والمياه قليلة الملوحة والبيئات التي تحتوي على نسبة عالية من الكلوريد. |
| التوافق الجلفاني | يعمل بشكل جيد مع أنابيب سبائك النحاس (C44300 Admiralty copper، C70600 90/10 Cu-Ni، C71500 70/30 Cu-Ni). |
| قوة عالية | أقوى من العديد من سبائك النحاس النقي - يقاوم تمدد الأنبوب وأحمال البراغي. |
| امتثال ASME | يمكن إرجاعها بالكامل إلى مواصفات المواد ASME القسم II. |
المكونات الرئيسية التي تتفاعل مع ورقة الأنبوب هذه
| عنصر | المادة (نموذجية) | دور في أداء المعدات |
|---|---|---|
| أنبوب المبادل الحراري | سبائك النحاس (C44300، C70600، C71500) | تدحرجت في فتحات الأنابيب. يحمل سائلًا على جانب الأنبوب (عادة مياه البحر). |
| أنبوب الزعانف (اختياري) | أنبوب سبائك النحاس + زعانف الألومنيوم/النحاس | يمكن إضافتها لتطبيقات تبريد الغاز؛ لا تستخدم عادة في مبردات مياه البحر. |
| حزمة أنبوب المبادل الحراري | أنابيب + صفائح أنابيب + حواجز + قضبان ربط | النواة الكاملة القابلة للإزالة؛ ورقة الأنابيب هي المرساة الهيكلية. |
| شل / قناة طوقا | الألياف المضغوطة، أو PTFE، أو ذات الغلاف المعدني | الأختام ضد وجه صفائح الأنابيب. يمنع التسرب المتبادل. |
| القناة / بونيه | الصلب الكربوني (المطلي) أو سبائك النحاس | انسحب إلى tubesheet. يوزع مياه التبريد. |
| أنبوب غير ملحوم من الفولاذ المقاوم للصدأ | مادة الأنبوب البديلة | لا يتم إقرانه عادةً مع C46400 (خطر التآكل الجلفاني بدون عزل). |
| أنبوب سبائك النيكل | بديل للتآكل الشديد | لا يستخدم مع ورقة الأنابيب C46400. |
المزايا الفنية لصفائح الأنابيب النحاسية البحرية الخاصة بنا
مقاومة إزالة الزنك:يمنع محتوى القصدير والزرنيخ ترشيح الزنك الانتقائي - وهو وضع الفشل الأكثر شيوعًا في النحاس العادي.
الحفر الدقيق:يتم حفر فتحات الأنبوب وفقًا لتفاوتات القطر الدقيقة (عادةً +0.05/‑0.00 مم) لضمان ثبات الأنبوب.
فتحات الأنبوب المجوفة:تعمل الأخاديد الداخلية (عادةً 2 أو 3 أخاديد لكل ثقب) على زيادة قوة السحب للأنابيب الموسعة.
لوحة مزورة أو ملفوفة:نحن توريد صفائح أنابيب C46400 كمامزورة(للضغط السميك/العالي) أولوحة ملفوفة(للواجبات القياسية).
التتبع الكامل:يتم ختم كل ورقة أنبوبية بدرجة المادة ومعرف الفحص كما هو موضح في الصورة الفوتوغرافية الخاصة بك.
وحدة المعرفة: C46400 Naval Brass مقابل صفائح أنابيب سبائك النحاس الأخرى - دليل الاختيار
| سبيكة | الأنسب ل | الميزة الرئيسية | القيود |
|---|---|---|---|
| C46400 (نحاس بحري) | مياه البحر النظيفة، المياه قليلة الملوحة، معتدلة السرعة | مقاومة ممتازة لإزالة الزنك. قوة جيدة فعالة من حيث التكلفة | عرضة لتآكل الأمونيا. السرعة تقتصر على ~ 2.5 م / ث |
| C70600 (90/10 نحاس وني) | ارتفاع سرعة مياه البحر، والمياه الملوثة، في الخارج | مقاومة متفوقة للتآكل. عمر أطول في الخدمة عالية السرعة | أغلى من C46400 |
| C71500 (70/30 نحاسي) | سرعة عالية جدًا، أيها المقاتلون البحريون | أقصى قدر من القوة ومقاومة التآكل | أعلى تكلفة |
| C44300 (نحاس الأميرالية) | مياه عذبة، أبراج تبريد | الموصلية الحرارية الجيدة | مقاومة أقل للتآكل في مياه البحر |
متى يتم اختيار صفائح الأنابيب النحاسية البحرية C46400:
مياه التبريد هيمياه البحر النظيفة أو المياه قليلة الملوحة(غير ملوثة بشدة)
يتم التحكم في السرعة(عادة 1.5-2.5 م/ث عبر الأنابيب)
الأمونيا غير موجودةفي الماء (على سبيل المثال، ليس في اتجاه مجرى النهر لمصانع الأسمدة)
أنت بحاجة إلىبديل فعال من حيث التكلفة للنحاس والنيكللخدمة مياه البحر المعتدلة
التطبيقات الشائعة لصفائح الأنابيب C46400
المبادلات الحرارية على متن السفن:مبردات مياه غلاف المحرك، ومبردات زيت التشحيم (جانب مياه البحر)
محطات الطاقة الساحلية:مكثفات مياه التبريد المساعدة، مبردات تحمل
محطات تحلية المياه:سخانات المياه المالحة، المكثفات المبخر
المنصات البحرية:مبردات العمليات (حيث يُفضل استخدام Cu-Ni غالبًا، ولكن يستخدم النحاس البحري في المهام الأقل أهمية)
المبردات الصناعية:مرة واحدة من خلال تبريد مياه البحر
مزايا طلب ورقة أنبوبية C46400 من مجموعة Yuhong
بالضبط إلى الرسم الخاص بك:نحن نقوم بتصنيع البعد الخاص بك، ونمط الثقب، ومواصفات الأخدود، وتصميم ثقب الترباس.
تحول سريع:يتم تشكيل الفراغات المزورة أو الألواح عادةً خلال 2 إلى 4 أسابيع.
أي سبائك النحاس:C46400، C70600، C71500، C44300 - كلها متاحة.
حزمة مكونة فقط أو كاملة:نحن نقدم فقط ورقة الأنابيب - أو كاملةحزمة أنبوب المبادل الحراري(أنابيب، صفائح أنابيب، حواجز، قضبان ربط) مجمعة.
التوثيق الكامل:شهادة اختبار المواد (MTC)، وتقرير الأبعاد، و(إذا لزم الأمر) تقرير اختبار PMI.
وحدة المعرفة: كيفية تحديد ورقة أنبوبية بديلة C46400 بشكل صحيح
لتجنب حالات عدم التطابق المكلفة، نحتاج إلى المعلومات التالية (أرسل أيًا منها):
رسم ورقة الأنابيب الأصلية- الخيار الأفضل. نحن نكرر مواقع نمط الثقب والسمك والقطر الخارجي والأخدود تمامًا.
ورقة أنابيب قديمة (عينة مادية)- يمكننا القياس والهندسة العكسية وتصنيع التطابق المثالي.
ورقة بيانات المبادل- معرف الغلاف، القطر الخارجي للأنبوب ودرجة ميله، تفاصيل الحشية، قطر دائرة الترباس.
الأخطاء الشائعة التي يجب تجنبها مع صفائح الأنابيب النحاسية البحرية:
قطر ثقب الأنبوب خاطئ- ضيقة جدًا ولا يمكن إدخال الأنابيب؛ تسرب المفاصل فضفاضة جدا وملفوفة.
الأخاديد المفقودة- سوف تنسحب الأنابيب تحت الضغط أو التدوير الحراري.
مادة غير صحيحة- الارتباك بين C46400 وC44300 وC70600. تأكد دائمًا من السبائك.
عدم تطابق كلفاني– لا تقم بإقران صفائح الأنابيب C46400 مع أنابيب الفولاذ المقاوم للصدأ دون عزل الحشيات (خطر التآكل الجلفاني السريع).
نمط ثقب الأنبوب وتفاصيل الأخدود لـ C46400 (لكل TEMA / ASME)
| المعلمة | القيمة النموذجية / الممارسة |
|---|---|
| قطر ثقب الأنبوب | أنبوب OD + 0.2 إلى 0.4 مم |
| أبعاد الأخدود | العرض: 3-5 ملم؛ العمق: 0.3-0.5 ملم؛ عادة 2 أو 3 أخاديد لكل حفرة |
| موقع الأخدود | بين 5 مم و 25 مم من الوجه الجانبي للأنبوب |
| الملعب الأنبوبي | 1.25× إلى 1.5× أنبوب OD (نمط مثلث أو مربع) |
| دائرة ثقب الترباس | لكل TEMA أو معيار شفة العميل |
توريد المكونات فقط - نحن نقدم أيضًا
إذا كنت بحاجة إلى أجزاء فقط (وليس مبادلًا كاملاً)، فإننا نوفر لك ما يلي:
أنابيب المبادلات الحرارية- سبيكة نحاسية (C44300، C70600، C71500)، مقطوعة بالطول، ومجهزة نهائيًا للدرفلة
أنابيب الزعانف- لمبردات الهواء أو التحديثات التحديثية لاستعادة الحرارة المهدرة
يحير، وقضبان التعادل، والفواصل- من النحاس البحري أو الفولاذ الكربوني المطلي
أنبوب غير ملحوم من الفولاذ المقاوم للصدأ، أنبوب من سبائك النيكل- متاح بشكل منفصل للتطبيقات الأخرى
أغطية القنوات، والحشيات، والسحابات– حزم قطع الغيار كاملة
الصناعات النموذجية التي تستخدم صفائح الأنابيب C46400
| صناعة | خدمة نموذجية | لماذا C46400 |
|---|---|---|
| البحرية / بناء السفن | مبادلات مبردة بمياه البحر | مقاومة ممتازة لمياه البحر، وفعالة من حيث التكلفة |
| محطات توليد الطاقة الساحلية | مياه التبريد المساعدة | يتعامل مع المياه قليلة الملوحة، ويقترن بشكل جيد بأنابيب Cu‑Ni |
| تحلية المياه | سخانات المحلول الملحي | يقاوم هجوم الكلوريد، وعمر الخدمة الطويل |
| النفط والغاز البحري | مبردات عملية المنصة | يمكن الاعتماد عليها في الجو البحري ومياه البحر |
| HVAC (تبريد مياه البحر) | مرة واحدة من خلال المكثفات | بديل اقتصادي لCu‑Ni |
احصل على عرض أسعار للوحة الأنابيب C46400 الخاصة بك
لاقتباس ورقة أنابيب نحاسية بحرية مثل تلك الموجودة في صورتك، أرسل ما يلي إلىجيمي@steelseamlesspipe.com:
الرسم (PDF، أو مسح ضوئي، أو رسم يدوي بأبعاد رئيسية: OD، والسمك، وحجم فتحة الأنبوب ودرجة ميله، ودائرة الترباس)
أو: أرسل لنا ورقة الأنابيب القديمة الخاصة بك للهندسة العكسية (ترتيب إعادة الشحن)
درجة المادة: C46400 (كما هو موضح) أو سبائك النحاس الأخرى
الكمية المطلوبة (قطعة واحدة أو تشغيل الإنتاج)
سنرد برسم الأبعاد للموافقة والسعر وجدول التسليم - عادةً 48 ساعة.
