| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO, API , ABS, DNV, GL , LR, NK |
| رقم الموديل: | ASTM A182 F316L شفة WNRF من الفولاذ المقاوم للصدأ |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| تفاصيل التغليف: | حالة خشبية / منصة نقالة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| اسم المنتج: | شفة الفولاذ المقاوم للصدأ | معيار: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| مادة: | F316L | فصل: | 150 # ، 300 # ، 600 # ، 900 # ، 1500 # ، 2500 # |
| يكتب: | PL ، WN ، SO ، BL ، SW ، LWN | وجه: | RF ، FF ، RTJ |
| طلب: | البترول ، الكيميائية ، إلخ ، التجهيزات والاتصال ، البيرة | ||
| إبراز: | شفة من الفولاذ المقاوم للصدأ ASTM A182 F316L,شفة عنق لحام WNRF,نظام الأنابيب من الفولاذ المقاوم للصدأ,WNRF weld neck flange,stainless steel piping system flange |
||

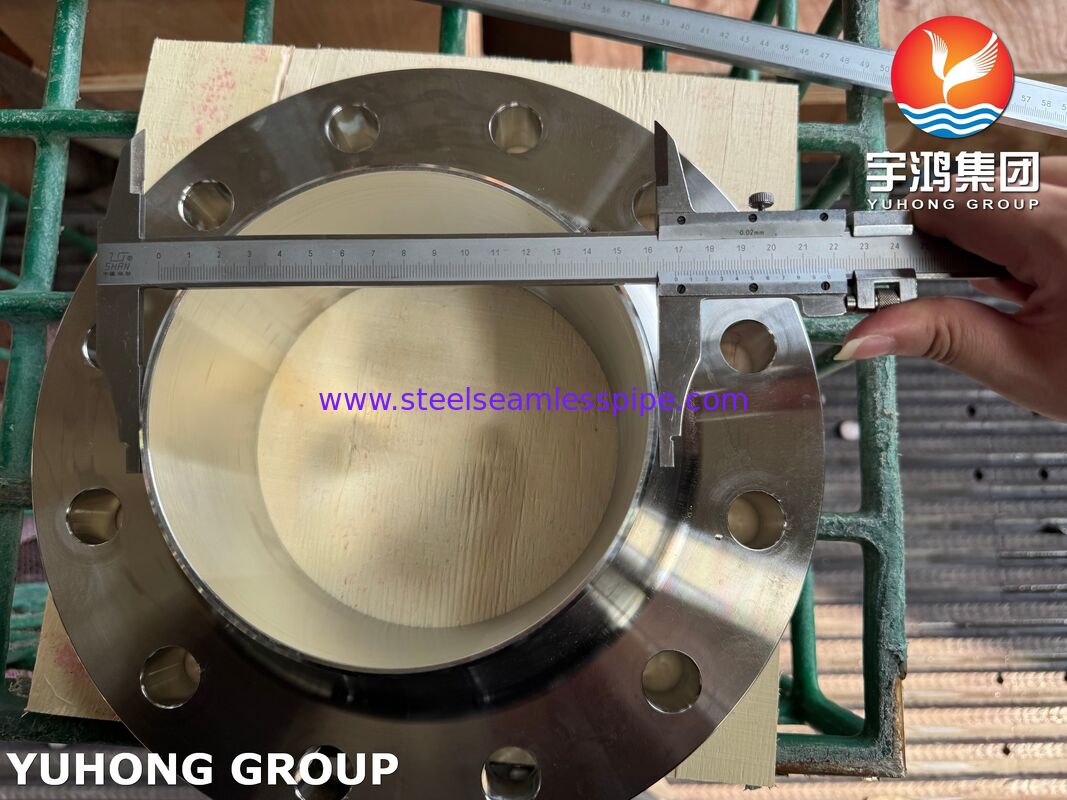

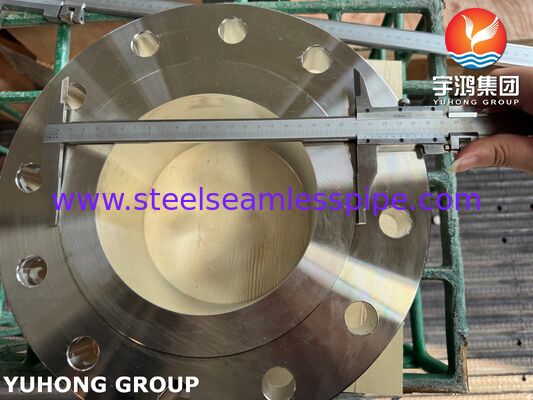

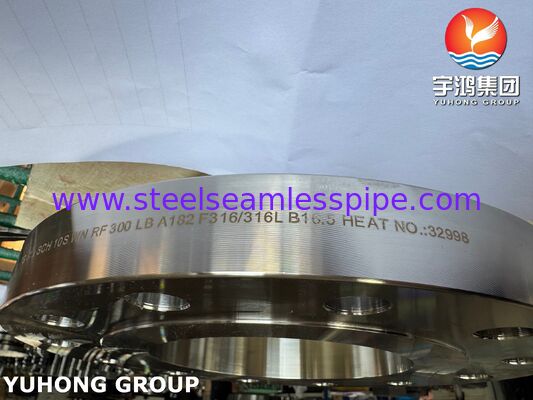

شريحة من الفولاذ المقاوم للصدأ ASTM A182 F316/316L ASME B16.5 ملحومة بالرقبة / شريحة WNRF
توفر شريحة ASTM A182 F316/316L WNRF وصلة قوية وقابلة للحام ومقاومة للتآكل مناسبة لأنظمة الأنابيب الصناعية الحرجة. شهادتها المزدوجة، وتصميم المحور عالي القوة، والامتثال لمعايير ASME B16.5/B16.47 تجعلها خيارًا مفضلاً للمهندسين الذين يحتاجون إلى الموثوقية في البيئات القاسية أو عالية الضغط.
الوظيفة الأساسية لشريحة اللحام بالرقبة الفولاذية
الشريحة هي موصل ميكانيكي يربط قسمين من الأنابيب أو الصمامات أو المعدات مع السماح بالفك. تعمل شريحة WN عن طريق:
التثبيت الدائم على الأنبوب عن طريق لحام التناكبي كامل الاختراق.
وصلة مسامير قابلة للإزالة بالشريحة المقابلة (شريحة WNRF أخرى، أو شريحة عمياء، أو شريحة معدات).
الإغلاق من خلال حشية مضغوطة بين وجهي الشريحة.
| السيناريو | التوصية |
|---|---|
| مشروع في أوروبا أو آسيا، أو المواصفات تتطلب PN | استخدم EN 1092-1 |
| مشروع في أمريكا الشمالية، أو المواصفات تتطلب Class | استخدم ASME B16.5 / B16.47 |
| التوصيل بالشرائح الموجودة | يجب أن تتطابق مع المعيار - لا تخلط بين EN و ASME مباشرة |
| النفط والغاز الدولي (بحري) | غالبًا ما تكون ASME، ولكن بعض المشغلين الأوروبيين يقبلون EN مع تحويل PN/Class |
|
*لا تقم أبدًا بتثبيت شريحة EN 1092-1 مباشرة بشريحة ASME B16.5. تختلف أقطار دائرة المسامير، وأحجام الثقوب، وأبعاد الأوجه. استخدم شريحة محول مناسبة أو قطعة انتقالية مصممة خصيصًا لكلا المعيارين. |
|
المواد المكافئة لشريحة ASTM A182 F316L من الفولاذ المقاوم للصدأ WNRF
| المعيار | WERKSTOFF NR. | UNS | JIS | BS | GOST | AFNOR | EN |
| SS 316L | 1.4404 | S31603 | SUS 316L | 316S11 | 03Ch17N14M3 | Z3CND17-11-02 | X2CrNiMo17-12-2 |
التركيب الكيميائي % لـشريحة ASTM A182 F316L من الفولاذ المقاوم للصدأ WNRF
| SS | UNS | C | MN | P | S | SI | CR | NI | MO | NB | TI |
| F316L | S31603 | 0.030 | 2.00 | 0.045 | 0.030 | 1.00 | 16.0-18.0 | 10.0-15.0 | 2.0-3.0 | --- | --- |
كيف تقاوم التسرب
يحدث التسرب عندما يدفع الضغط الداخلي الحشية للخارج، مما يقلل من إجهاد التلامس. تصميم WNRF يعاكس ذلك من خلال:
صلابة مسامير عالية (مدى مسامير قصير بسبب هندسة الشريحة المدمجة).
المحور القوي يمنع دوران الشريحة (الانحناء بعيدًا تحت الضغط).
ضغط حشية متحكم فيه - يحدد ASME B16.5 أحمال المسامير المسموح بها.
التطبيق
المعالجة الكيميائية والبتروكيماوية (التعامل مع السوائل المسببة للتآكل)
النفط والغاز (برية/بحرية، مصافي)
توليد الطاقة (بما في ذلك أنظمة الطاقة النووية المساعدة)
البحرية وبناء السفن (أنظمة مياه البحر)
المعالجة الصيدلانية والغذائية (احتياجات صحية ومقاومة للتآكل)
خدمات الغاز الطبيعي المسال وخدمات التبريد (متانة جيدة في درجات الحرارة المنخفضة)
