| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A182 F304L شفة خاصة من الفولاذ المقاوم للصدأ |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| تفاصيل التغليف: | علبة خشب رقائقي / منصة نقالة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| اسم المنتج: | شفة الفولاذ المقاوم للصدأ | مادة: | أيه إس تي إم إيه 182 إف 304 إل |
|---|---|---|---|
| مقاس: | 1/2 "إلى 48" | شكل: | يمكن تخصيصها ، حسب متطلبات الرسم للمشتري |
| ضغط: | فئة 150/300/600/9001500/2500 | شفة الوجه: | وجه مسطح (FF)، وجه مرتفع (RF) |
| طلب: | البترول ، الكيميائية ، إلخ ، التجهيزات والاتصال ، البيرة | ||
| إبراز: | طلاء الفولاذ المقاوم للصدأ ASTM A182 F304L,طوق صناعي مزور,شفة الفولاذ المقاوم للصدأ المخصصة,forged special shaped flange,custom stainless steel flange |
||

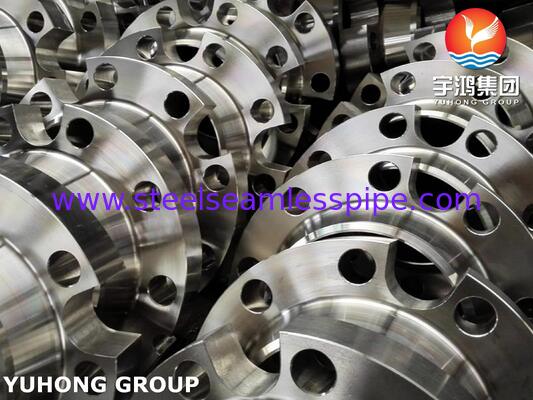

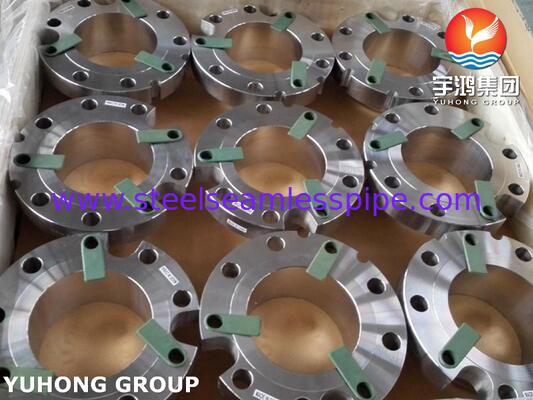

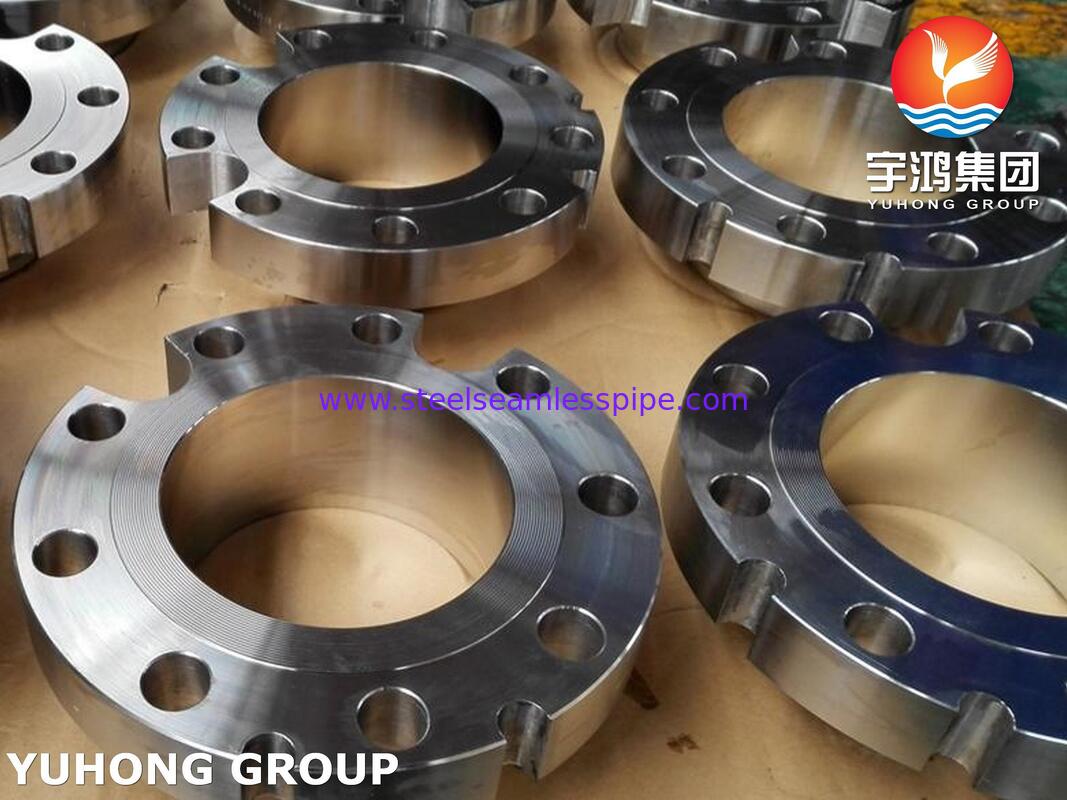

أيه إس تي إم أيه 182الفولاذ المقاوم للصدأ UNS S30403 فليانج خاص F304L فليانج مزور ذو شكل خاص
ASTM A182 F304L فليانج خاص من الفولاذ المقاوم للصدأهو حل مصمم خصيصًا يستخدم عندما لا يمكن أن يلبي الجهاز القياسي المتوفر في الرف المتطلبات الهندسية أو المكانية أو الأداءية لنقطة اتصال محددة.في صناعات الأنابيب والآلات، والفلانج هو طريقة لربط الأنابيب والصمامات والمضخات وغيرها من المعدات لتشكيل نظام الأنابيب. كما أنه يوفر سهولة الوصول للتنظيف أو التفتيش أو التعديل.
في حين أن الأطراف القياسية (مثل Weld Neck و Slip-On و Blind و Socket Weld) مستديرة وتتوافق مع معايير الأبعاد المحددة (ASME B16.5(ASME B16.47) ، فلانج ذو شكل خاص هو أي فلانج يختلف عن هذه الأشكال أو الأبعاد الدائرية القياسية لتلبية متطلبات هندسية محددة.هذه غالبا ما تكون مكونات مصممة خصيصا مصممة لتطبيقات فريدة من نوعها، القيود المساحية، أو نقاط الاتصال غير القياسية.
لماذا تستخدم شفرة ذات شكل خاص؟ يختار المهندسون شفرات ذات شكل خاص لعدة أسباب:
الاتصالات غير الدائرية: قد يكون لجهاز التزاوج (مثل علبة التروس أو غلاف المضخة أو الدرج) نمط محول بيضاوي أو مربع أو مستطيل. يتناسب شراع خاص مع هذه الواجهة الدقيقة.
قيود المساحة: في البيئات الصناعية الضيقة ، قد لا تناسب شراع مستدير كامل الحجم. يمكن أن يوفر شراع بيضاوي أو ذو شكل مخصص الختم اللازم في مساحة محدودة.
متطلبات المواءمة: في بعض الأحيان، تحتاج ثقوب المسامير إلى أن تكون موجهة بطريقة محددة جدا التي ليست ممكنة مع القياسية، المتماثلة.
التكيف مع الأنابيب الغريبة: في مجال التكييف الجوي أو معالجة المواد أو صناعات العمليات المحددة ، غالبًا ما تكون الأنابيب مستطيلة أو مربعة.فلنج خاص يسمح أنبوب مستدير لربط إلى المزلق مستطيل أو وعاء.
تطبيقات عالية التوتر أو التطبيقات المتخصصة: قد لا تكون الاطراف القياسية كافية لضغوط عالية للغاية أو درجات حرارة عالية أو بيئات تآكل ،تتطلب تصميمًا مخصصًا مع جدران سميكة أو سبائك متخصصة.
الصفوف المكافئة للشريحة الخاصة من الفولاذ المقاوم للصدأ ASTM A182 F304L
| المعيار | الأمم المتحدة | المصنع الرابع | إين | ب.س. | GOST | الـ JIS | (أفنور) |
| الـ SS 304L | S30403 | 1.4306/1.4307 | X2CrNi18-9 / X2CrNi19-11 | 304S11 | 03Х18Н11 | SUS 304L | Z3CN18-10 |
يمكن تصنيع شظايا ذات شكل خاص من مجموعة واسعة من المواد لتتناسب مع البيئة:
الفولاذ الكربوني: (على سبيل المثال ، ASTM A105 ، A350) - الغرض العام ، النفط والغاز ، الهيكلي.
الفولاذ المقاوم للصدأ: (على سبيل المثال، ASTM A182 F304/F316) - البيئات الفطرية، معالجة الأغذية، الأدوية.
الفولاذ السبائك: (على سبيل المثال، ASTM A182 F11/F22) - خدمات درجات الحرارة العالية والضغط العالي (مثل توليد الطاقة).
المزدوج والمتزدوج: (على سبيل المثال ، ASTM A182 F51 / F55) - التطبيقات البحرية والبحرية التي تتطلب قوة عالية ومقاومة للتآكل.
سبائك النيكل: (على سبيل المثال ، Inconel ، Hastelloy) - بيئات تآكل شديدة أو عالية درجة الحرارة.
التركيب الكيميائي للشريحة الخاصة من الصلب المقاوم للصدأ ASTM A182 F304L%
| الدرجة | ج | م | نعم | (ب) | S | سي سي | نـي | ن |
|---|---|---|---|---|---|---|---|---|
| 304L | 0.03ماكس | 2.0ماكس | 0.75ماكس | 0.045max | 0.03ماكس | الحد الأدنى: 18.0 الحد الأقصى: 20.0 | الحد الأدنى: 8.0 الحد الأقصى: 12 | 0.10 على الأكثر |
الخصائص الميكانيكية للشريحة الخاصة من الفولاذ المقاوم للصدأ ASTM A182 F304L
| الدرجة | قوة الشد (MPa) دقيقة | قوة العائد 0.2% دليل (MPa) دقيقة | الطول (% في 50 ملم) دقيقة | صلابة | |
| روكويل B (HR B) أقصى | برينيل (HB) max | ||||
| 304L | 485 | 170 | 40 | 92 | 201 |
أنواع شائعة من الشكل الخاص للشظايا
1. الاطراف البيضاء:غالبًا ما تستخدم عندما تكون المساحة محدودة في اتجاه واحد (على سبيل المثال ، على أجسام الصمامات أو غلافات الضاغط أو في بناء السفن). توفر سطحًا جيدًا للخاتم مع بصمة أصغر من الدائرة.
2. الشظايا المربعةشائعة في أنابيب الضغط المنخفض ، وخزانات معالجة المياه ، والمعدات الزراعية.من السهل تصنيعها للاتصالات المربعة أو المستطيلة وغالبا ما تستخدم مع غشاشات بسيطة مقطعة من مواد ورق.
3أجزاء مستطيلة:شائع جداً في معالجة المواد (أنظمة جمع الغبار) ، HVAC (التدفئة والتهوية وتكييف الهواء) ،والمعالجة الكيميائية حيث يتم نقل كميات كبيرة من الهواء أو المواد من خلال قنوات مستطيلة.
4أجزاء أو شظايا:هذه الاطراف مصنوعة من قطعتين او اكثر و التي يتم تثبيتها حول أنبوب موجودأو لربط الفروع بخط موجود دون قطع الأنابيب (التقطيب الساخن).
5. أجهزة فتحات بالشرائح الخاصة:في حين أن شرائح الفتحات هي نوع قياسي ، تتضمن الإصدارات "المميزة" ثقوب ضغط مختلفة أو موجهة بشكل مختلف لإعدادات قياس تدفق أكثر تعقيدًا.
6- صناعة النحاس حسب الطلب:أي شاشة مصممة من الصفر لتلبية رسم هندسي معين، وتتضمن أنماط فريدة من ثقوب المسامير، أو أطوال محور غير عادية، أو شفرات خاصة.
التطبيق
النفط والغاز / البتروكيماويات: في محطات الضغط ومنافذ المضخات ومجموعات الصمامات الخاصة.
توليد الكهرباء: توصيل التوربينات بوحدات المكثفات أو في أنظمة تغذية الغلاية.
البحرية وبناء السفن: على عمود المروحة، أسطوانات الدفة، ومخارج المحرك.
التعدين ومعالجة المعادن: على مضخات السائل والأنابيب الكبيرة للتعامل مع المواد.
معالجة المياه: على وحدات التصفية واتصالات الخزان.
التكييف الهوائي: على وحدات معالجة الهواء الكبيرة وعمليات الانتقال.
