| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ISO, API , ABS, DNV, GL , LR, NK |
| رقم الموديل: | ASTM A182 F55 شفة فولاذية فائقة الازدواج WN RTJ |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| تفاصيل التغليف: | حالة الخشب الرقائقي ، البليت |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| اسم المنتج: | دوبلكس الصلب شفة | معيار: | ASTM A182 / ASME SA182 |
|---|---|---|---|
| مادة: | F55 / UNS S32760 / 1.4501 | التطوير التنظيمي: | 1/2 "إلى 48" |
| وزن: | SCH 5S إلى SCH XXS | فصل: | 150#، 300#، 400#، 600#، 900#، 1500#، 2500# |
| يكتب: | WN ، SO ، BL ، SW ، LWN | وجه: | RF ، FF ، RTJ |
| طلب: | البترول ، الكيميائية ، إلخ ، التجهيزات والاتصال ، البيرة | ||
| إبراز: | فلنجة فولاذ سوبر دوبلكس ASTM A182 F55,فلنجة سوبر دوبلكس 1.4501 WNRTJ,فلنجة سوبر دوبلكس S32760 2507,1.4501 Super Duplex WNRTJ Flange,S32760 Super Duplex 2507 Flange |
||
طلاء ASTM A182 F55 WNRTJ،UNS S32760 سوبر دوبلكس الفولاذ المقاوم للصدأ

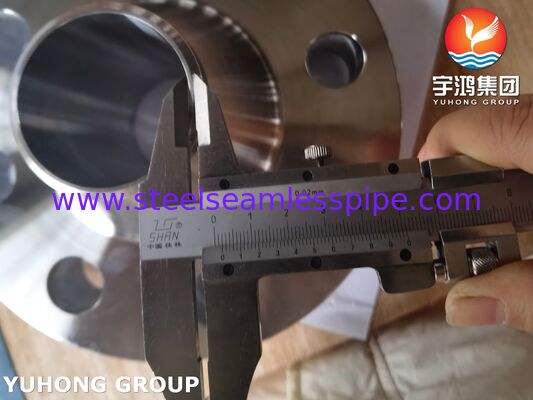

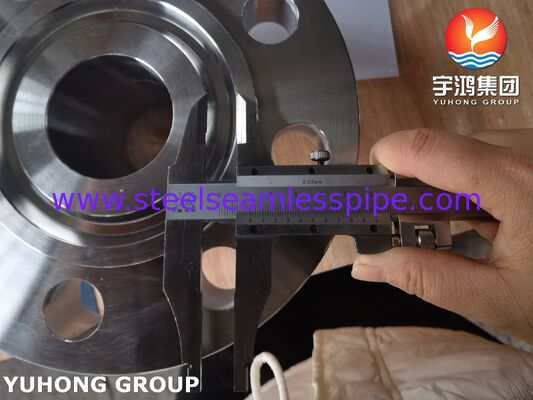

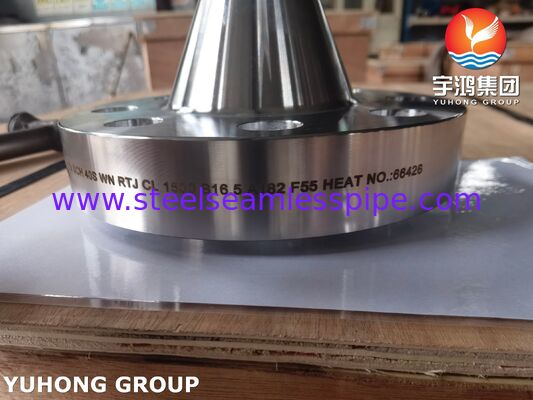

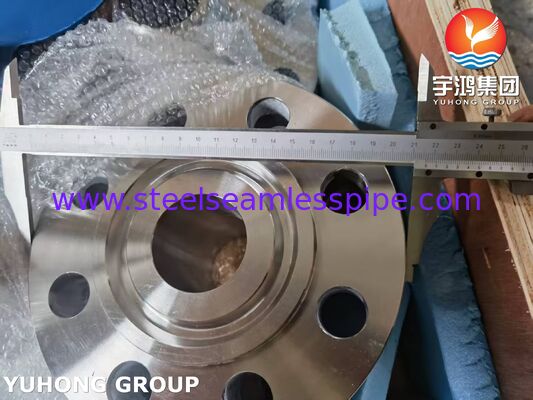

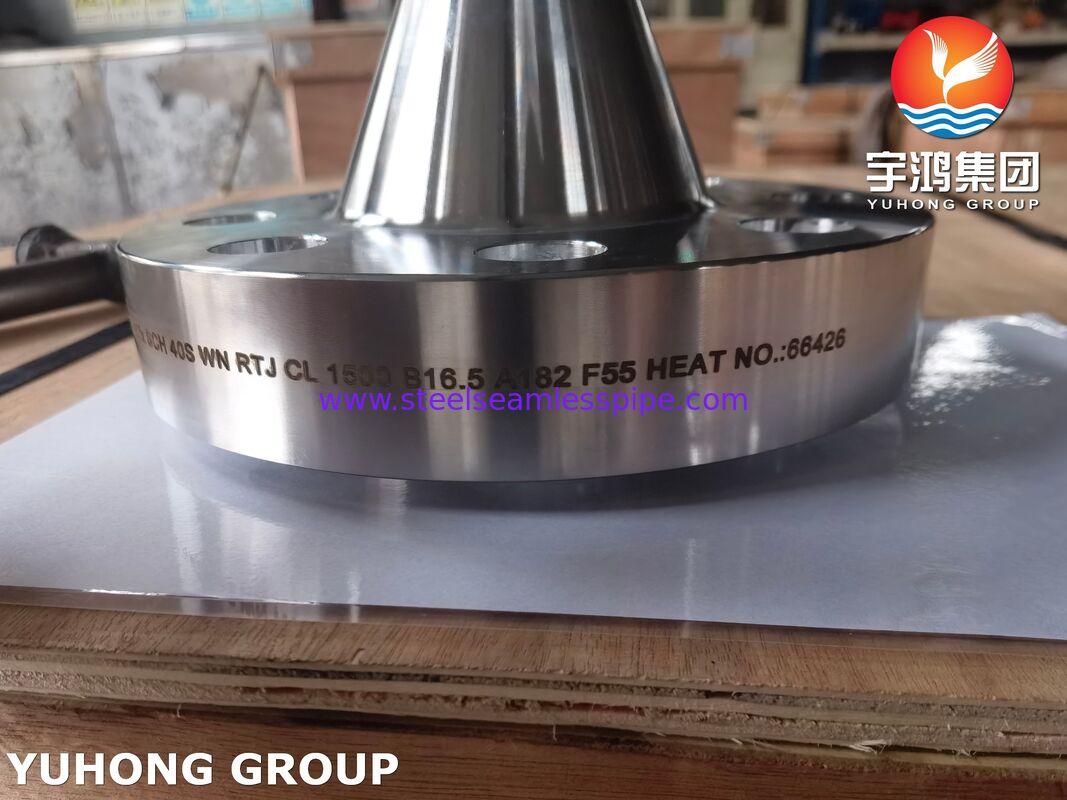

ASTM A182 F55 الفولاذ المزدوج السوبر Weldneck RTJ Flangeهو مكون مزور عالي الأداء مصمم للخدمة الحرجة في البيئات القاسية.يحتوي هذا اللفاف على بنية صغيرة فائقة مزدوجة توفر ضعف قوة الصلب المقاوم للصدأ القياسي مع توفير مقاومة استثنائية للجثث، تآكل الشقوق ، وتشقق تآكل الإجهاد الكلوريد. يحتوي تصميم رقبة اللحام على محور طويل معتدل يوزع الإجهاد ويسمح بتدفئة اللحام الكامل ،ضمان سلامة الهيكل تحت الضغط العالي. يحتوي واجهة RTJ (Ring Type Joint) على خندق معدني دقيق يضغط على غطاء معدني لتشكيل ختم معدن إلى معدن ضد التسرب ،مما يجعلها إلزامية للتطبيقات عالية الضغط والحرارة في النفط والغاز، البحرية، والمعالجة الكيميائية.
الدرجة المكافئة من طراز ASTM A182 F55 / S32760 Super Duplex Steel Flange
| المعيار | المصنع الرابع | الأمم المتحدة |
| سوبر دوبلكس 2507 | 1.4410 | S32750 / S32760 |
التركيب الكيميائي في % من ASTM A182 F55 / S32760 الفولاذية المزدوجة
| حدود التكوين الكيميائي | ||||||||||
| % من الوزن | ج | م | (ب) | S | نعم | سي سي | نـي | (مو) | ن | W |
| سوبر دوبلكس F55 | 0.03 على الأكثر | 1.00 على الأكثر | 0.03 على الأكثر | 0.01 أقصى حد | 1 ماكس | 24-26 | 4.5-65 | 3-4 | 0.25 | 0.08-0.20 |
الخصائص الميكانيكية لـ ASTM A182 F55 Super Duplex Steel WNFF Flange
| سبيكة | قوة الشد N/mm² | قوة العائد 0.2% N/mm² | الطول | صلابة HB |
| سوبر دوبلكس F55 | 860 | 720 دقيقة | 16 دقيقة | 270 على الأكثر |
إليكم الشروط المحددة التي تملي استخدام RTJ Flange Face
1ضغط عالي ودرجة حرارة عالية (خدمة شديدة)
RTJ هو معيار لفئات الضغط ASME 600 # وما فوق (على وجه التحديد 900 # و 1500 # و 2500 #). في هذه الفئات ،الضغط الداخلي مرتفع لدرجة أن الصمامات القياسية (المستخدمة على شرائح RF / FF) ستخرج من المفصل أو تنفجرالصمغ الحلقية المعدنية المستخدمة في RTJ تواجه الختم عن طريق تشويه داخل الخندق، وخلق الختم الذي هو أقوى من جدار الأنابيب نفسها.
2. نوع الحلقة المشترك
تستخدم شرائح RTJ غرسة معدنية (بصورة بيضاوية أو ثمانية الأطراف) ، في حين تستخدم شرائح RF غرسة حلزونية ناعمة / مركبة.
استخدم الـ RTJ عندما: تحتاج إلى احتواء السوائل أو الغازات أو الهيدروكربونات القاتلة بسرعة عالية حيث أن غطاء قياسي قد يفشل.
3الظروف الدورية الحرجة
في البيئات ذات التقلبات الحرارية الشديدة أو الاهتزازات (الشائعة في منصات البحر ورؤوس الآبار) ، يمكن أن يسترخى التوتر المشدد.تم تصميم أخاديد RTJ للحفاظ على الختم حتى إذا حدث امتداد المسمار، في حين أن اتصالات RF تعتمد بالكامل على ضغط الصمغ المستمر.
4المعايير الصناعية (API)
الـ RTJ إلزامية في صناعة النفط والغاز للضخات الحفر وأشجار عيد الميلاد (رؤوس الآبار) وخطوط الاختناق / القتل وفقًا لمواصفات API 6A.
خصائص واجهة الشريط -- نوع RTJ (مفصل نوع الحلقة)
نوع الصمغ: تستخدم فلانجز RTJ صمغ حلقة معدنية (أبيض أو مستطيل) يقع في خندق معد على وجه الفلانج.
آلية الختم: عندما يتم تشديد المسامير ، يتم ضغط الصمغ المعدني في الخروج ، ويتشوه قليلاً لإنشاء ختم معدني إلى معدني.
التطبيق: تم تصميم غطاء RTJ خصيصًا للخدمات عالية الضغط ودرجة الحرارة العالية. وهي إلزامية في العديد من رؤوس آبار النفط والغاز والتطبيقات المتعددة.
المعايير: يتم توحيد أبعاد القضبان (عادةً وفقًا لـ API 6A أو ASME B16.5) لقبول أرقام غشاشات الحلقات المحددة (على سبيل المثال ، R24 ، R31 ، إلخ).
التطبيق
النفط والغاز البحري: خطوط الأنابيب السطحية والبحرية، وأنظمة التجميع، والارتفاع.
المعالجة الكيميائية: التعامل مع الكلوريدات والأحماض والمحفزات العدوانية.
محطات تحلية المياه: وحدات التناضح العكسي عالية الضغط.
البيئات البحرية: الشباب والحواف حيث تآكل مياه البحر هو عامل.
