| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASTM A182 F321 شفة اللفة المشتركة من الفولاذ المقاوم للصدأ |
| الحد الأدنى لكمية: | 1 قطعة |
|---|---|
| تفاصيل التغليف: | حالة خشبية / منصة نقالة |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| اسم المنتج: | شفة الفولاذ المقاوم للصدأ | معيار: | ASTM A182، ASME SA182 |
|---|---|---|---|
| درجة: | F321 / يو إن إس S32100 / 1.4541 | البعد: | B16.5 ، B16.47 السلسلة A ، السلسلة B |
| مقاس: | 1/2 "إلى 48" | سماكة: | sch5S إلى sch.XXS |
| يكتب: | شفة اللفة المشتركة | سطح: | FF ، RF ، RTJ |
| فصل: | 150#، 300#، 400#، 600#، 900#، 1500#، 2500# | ||
| إبراز: | ASTM A182 F321 شفة الفولاذ المقاوم للصدأ,طوق المفاصل اللحمي UNS S32100,1.4541 فلانج الفولاذ RF,UNS S32100 lap joint flange,1.4541 RF steel flange |
||

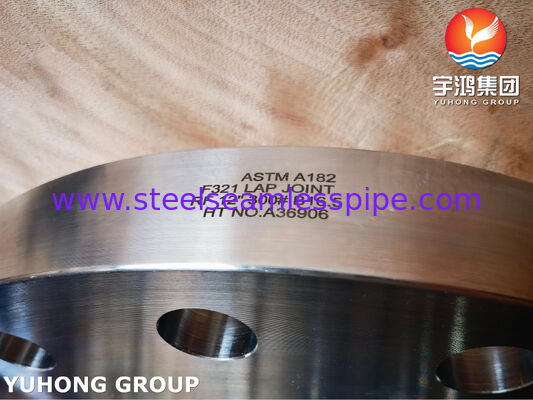

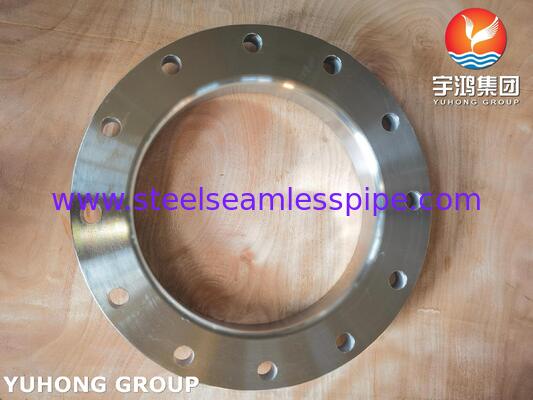

شريحة من الفولاذ المقاوم للصدأ ASTM A182 F321UNS S32100شريحة فولاذية مطروقة مفصلية
شريحة من الفولاذ المقاوم للصدأ ASTM A182 F321 مفصليةلنظام أنابيب عالي الحرارة حيث تحتاج إلى مرونة وسهولة محاذاة شريحة فضفاضة، ويجب أن تقاوم المادة التآكل بين الحبيبات بعد اللحام.
الشريحة المفصلية ليست مكونًا من قطعة واحدة مثل شريحة الرقبة الملحومة أو شريحة الانزلاق. إنها مجموعة من جزأين تتكون من: 1. حلقة الشريحة (الشريحة الفضفاضة): هذا هو الجزء المصنوع من ASTM A182 F321. يبدو مشابهًا لشريحة الانزلاق ولكنه يحتوي على نصف قطر عند التجويف على الوجه الخلفي. 2. النهاية المقطوعة: هذه قطعة أنبوب قصيرة منفصلة يتم لحامها بالأنبوب. تحتوي على حافة منحنية تتطابق مع نصف القطر الموجود على حلقة الشريحة.
لماذا F321 للخدمة عالية الحرارة؟
1. مقاومة التحسس:
تتطلب النهاية المقطوعة اللحام بالأنبوب. إذا استخدمت نهاية مقطوعة قياسية 304، فإن الحرارة الناتجة عن اللحام يمكن أن تحسس المادة، مما يجعلها عرضة للتآكل. يمنع تثبيت التيتانيوم في F321 هذا.
2. سلامة درجات الحرارة العالية:
حلقة الشريحة نفسها، على الرغم من أنها ليست على اتصال بسائل العملية، إلا أنها تتعرض للحرارة المحيطة المنبعثة من الأنبوب. تحتفظ F321 بخصائصها الميكانيكية وسلامتها الهيكلية في هذه البيئة الساخنة بشكل أفضل من الدرجات غير المثبتة.
|
EN
|
درجة
|
WERKSTOFF NR. |
UNS #
|
شرائح
|
|
X6CrNiTi18-10
|
F321
|
1.4541 |
S32100
|
A182 / SA182
|
| درجة | C | Mn | Si | P | S | Cr | N | Ni | Ti |
|---|---|---|---|---|---|---|---|---|---|
| SS 321 | 0.08 كحد أقصى | 2.0 كحد أقصى | 1.0 كحد أقصى | 0.045 كحد أقصى | 0.030 كحد أقصى | 17.00 - 19.00 | 0.10 كحد أقصى | 9.00 - 12.00 | 5(C+N) - 0.70 كحد أقصى |
| عنصر | كثافة | نقطة انصهار | مقاومة الشد | مقاومة الخضوع (إزاحة 0.2%) | استطالة |
|---|---|---|---|---|---|
| SS 321 | 8.0 جم/سم3 | 1457 درجة مئوية (2650 درجة فهرنهايت) | رطل لكل بوصة مربعة - 75000، ميجا باسكال - 515 | رطل لكل بوصة مربعة - 30000، ميجا باسكال - 205 | 35 % |
مزايا تصميم الشريحة المفصلية
سهولة المحاذاة: نظرًا لأن حلقة الشريحة تدور، فإن فتحات البراغي سهلة المحاذاة بشكل لا يصدق، وهو ما يمثل ميزة كبيرة في الإنشاءات الميدانية أو عند التوصيل بالمعدات ذات الشرائح ذات فتحات البراغي الثابتة.
توفير التكاليف في الأنظمة عالية السبائك: يمكنك استخدام مادة أقل تكلفة لحلقة الشريحة (على سبيل المثال، فولاذ كربوني) بينما تكون الأجزاء المبللة (النهاية المقطوعة والأنبوب) مصنوعة من السبائك باهظة الثمن. ومع ذلك، في هذه الحالة المحددة (F321)، من المحتمل أن تكون كلتا القطعتين F321 لحل كامل لدرجات الحرارة العالية.
تقليل المخزون: يمكن استخدام مجموعة واحدة من حلقات الشرائح مع نهايات مقطوعة ذات جداول مختلفة (سمك الجدار)، طالما أن تجويف الحلقة كبير بما يكفي.
التطبيقات
المبادلات الحرارية: تستخدم بشكل متكرر على قنوات وأغلفة المبادلات الحرارية حيث يكون التمدد الحر والحاجة إلى التفكيك المتكرر للتنظيف أمرًا شائعًا. يمكن للشريحة الفضفاضة التعامل مع الإجهادات الحرارية بشكل أفضل من الشريحة الثابتة، وتتحمل مادة F321 درجات حرارة التشغيل.
أنابيب الأفران وخطوط السوبر هيتر: أي نظام أنابيب يعمل باستمرار فوق 800 درجة فهرنهايت (427 درجة مئوية).
أنظمة عوادم الطائرات والفضاء: حيث تكون الحرارة العالية والاهتزاز عوامل مؤثرة.
مصانع الكيماويات والبتروكيماويات: في العمليات التي تنطوي على درجات حرارة عالية، خاصة حيث لا يكون التآكل المائي هو الشاغل الرئيسي ولكن قوة درجات الحرارة العالية هي.
