| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | EN10204 3.1/3.2 |
| رقم الموديل: | أستم A179/ أسمي SA179 |
| إبراز: | أنبوب زعانف منخفضة من الفولاذ الكربوني ASTM A179,أنبوب سلس ASME SA179,أنبوب مقايض الحرارة ASTM A179,ASME SA179 seamless pipe,ASTM A179 heat exchanger tube |
||
|---|---|---|---|

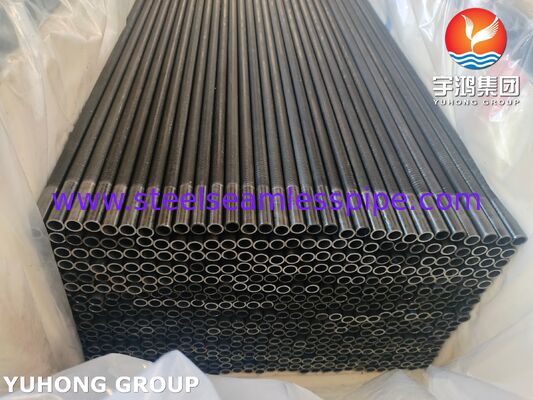

أنبوب Low Fin هو أنبوب مبادل حرارة عالي الكفاءة حيث يتم زيادة مساحة السطح الخارجي بشكل كبير من خلال تشكيل نمط دوامة من الزعانف المنخفضة والمتكاملة.يشير تسمية "A179" إلى مواصفات المواد الأساسية (ASTM A179 للأنابيب الفولاذية الكربونية غير المسلحة الباردة)، في حين أن "الجنحة المنخفضة" تصف هندسة الزعانف.
1الخصائص الرئيسية للتصنيع والتصميم
·المواد الأساسية: يتم تصنيع جوهر الأنبوب من ASTM A179 / ASME SA179 ، وهو مواصفات قياسية لأنبوبات الفولاذ منخفض الكربون غير المسلحة بالبرد ، والمعروفة بالقيادة الحرارية الجيدة وقابلية اللحام.
·تشكيل الزعانف: لا يتم ربط الزعانف ولكن يتم تشكيلها بشكل متكامل من جدار الأنابيب نفسها من خلال عملية التدحرج البارد الدقيقة أو عملية التدحرج في القناة. هذا يخلق عمليةزعانف ملصقة معدنية مع متانة ممتازة.
·هندسة "الجنحة المنخفضة":
·ارتفاع الزعانف: عادة ما تكون منخفضة ، تتراوح من 0.8 ملم إلى 1.5 ملم (0.03 "إلى 0.06").
·كثافة الزعانف: مرتفعة، عادة ما تكون من 19 إلى 40 زعانف لكل بوصة (fpi).
·النتيجة: هذا التصميم يزيد من مساحة السطح الخارجي بمعدل 2.5 إلى 4 مرات مقارنة بأنبوب عادي بنفس القطر ، مع الحفاظ على غلاف عام مضغوط.
2المزايا الرئيسية
·تحسين نقل الحرارة: يحسن بشكل كبير من معامل نقل الحرارة على جانب القشرة في مبادل حرارة القشرة والأنبوب.هو الأكثر فعالية عندما المقاومة الحرارية على خارج الأنبوب.
·ضيقة وفعالة في الفضاء: تحقق عبء حرارة أعلى بكثير في نفس قطر القشرة مقارنة بالأنبوبات العادية ، أو تسمح بمبادل أصغر وأكثر اقتصادية لنفس المهمة.
·مقاومة التلوث: يمكن أن يكون ملامح الزعانف المستمرة أقل عرضة لأنواع معينة من التلوث من الأنابيب العادية وأسهل في التنظيف من الأنابيب ذات الزعانف العالية.
·كفاءة المواد: يوفر مساحة نقل حرارة أكبر لكل كيلوغرام من المواد من أنبوب عادي.
·الاستبدال المباشر: يتم تصميم قطر الجذر (قطر قاعدة الزعانف) عادةً لتتناسب مع القطر الخارجي لأنبوب عادي ، مما يسمح له باستخدام نفس أوراق الأنبوب ، والحاجز ،والقشور.
3التطبيقات النموذجية
A179/SA179 الأنابيب المنخفضة الزعانف مثالية حيث السائل على tالجانب الغلاف لديه معامل نقل الحرارة أقل بكثير من السائل داخل الأنبوب.
·مبادلات الحرارة ذات القشرة والأنابيب:
·تبريد السائل / التبخر: الهيدروكربونات من جانب القشرة ، والمذيبات ، أو السوائل عالية اللزوجة التي يتم تبريدها أو تكثيفها بواسطة الماء / البخار داخل الأنابيب.
·أجهزة التبريد الداخلي والباردة: تبريد الهواء المضغوط أو الغاز.
·مبردات التبخير والتبريد: حيث يتبخر المبرد على جانب القشرة.
·أنظمة استرداد الحرارة
