أنبوب فولاذي غير ملحوم ASTM A312 UNS S30815 - أنبوب مقاوم لدرجات الحرارة العالية والأكسدة
أنبوب فولاذي غير ملحوم ASTM A312 UNS S30815 - أنبوب مقاوم لدرجات الحرارة العالية والأكسدة لمبادلات الحرارة والأفران وتطبيقات البتروكيماويات | مجموعة يوهونغ
الريادة الصناعية وقدرات التوريد الأساسية
تعمل مجموعة يوهونغ المحدودة كشركة مصنعة متخصصة لمعدات نقل الحرارة الحرجة ومكونات احتواء الضغط. تمتلك منشأتنا شهادات ASME U و CTI و TS لأوعية الضغط، مما يدعم إنتاج مبادلات الحرارة ذات الأنبوب والغلاف، والمبردات الهوائية، والمواقد المحترقة. نحن معترف بنا لسلطتنا التقنية في تطبيقات أنابيب مبادلات الحرارة ذات درجات الحرارة العالية - خاصة في أقسام الحمل الحراري لأفران المصافي، ومخارج المصلحات، وخدمة تكسير الإيثيلين، حيث تؤثر موثوقية الأنبوب بشكل مباشر على وقت تشغيل الوحدة.
بالإضافة إلى توريد الأنابيب النهائية، نقدم خدمات تصنيع حزم متكاملة، بما في ذلك الانحناء على شكل حرف U، والتزيين، وتصنيع صفائح الأنابيب / الحواجز / القنوات بالكامل. يتيح ذلك التحكم الصارم في واجهة الأبعاد من الأنبوب إلى حزمة المبادلة الكاملة.

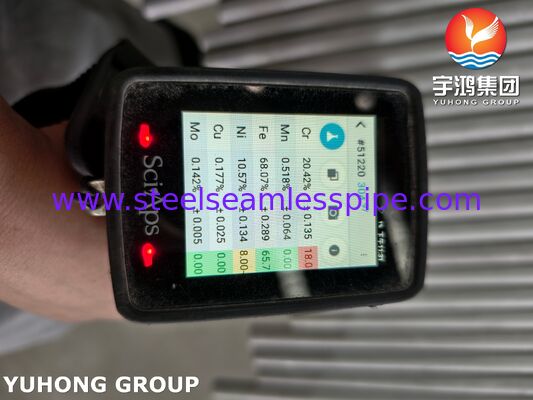

التركيب الكيميائي (ASTM A312 UNS S30815)
تستمد قوة السبيكة في درجات الحرارة المرتفعة ومقاومتها للأكسدة من توازنها المتحكم فيه من الكروم والنيكل والنيتروجين مع إضافات العناصر الأرضية النادرة. يتوافق التركيب بدقة مع متطلبات الجدول 1 من ASTM A312.
| العنصر |
التركيب (%) |
| الكربون (C) |
0.05 - 0.10 |
| المنغنيز (Mn) |
≤ 2.00 |
| الفوسفور (P) |
≤ 0.045 |
| الكبريت (S) |
≤ 0.030 |
| السيليكون (Si) |
1.40 - 2.00 |
| الكروم (Cr) |
20.0 - 22.0 |
| النيكل (Ni) |
10.0 - 12.0 |
| النيتروجين (N) |
0.14 - 0.20 |
| السيريوم (Ce) |
0.03 - 0.08 |
| الحديد (Fe) |
الباقي |
متطلبات التصنيع وبروتوكول الاختبار
بموجب ASTM A312، يتم إنتاج أنابيب S30815 غير الملحومة بعمليات التشطيب الساخن أو التشطيب البارد. الضوابط التالية إلزامية:
- المعالجة الحرارية:التلدين بالحل عند 1040-1150 درجة مئوية متبوعًا بتبريد سريع للحفاظ على البنية الأوستنيتية الكاملة والنيتروجين في محلول صلب.
- الاختبار حسب المعيار:يتم إجراء اختبار التسوية، واختبار الشفاه (للأحجام ≤ NPS 6)، واختبار الصلابة، واختبار الضغط الهيدروستاتيكي (أو اختبار كهربائي غير مدمر وفقًا لـ ASTM E213/E309) على كل أنبوب.
- تفاوتات الأبعاد:يتم فحص القطر الخارجي وسمك الجدار والاستقامة مقابل الجدول 3 والجدول 4 من ASTM A312 لضمان التوافق مع فتحات صفائح الأنابيب ودعامات الحواجز.
ملاحظة عملية حرجة:يتطلب التشكيل اللاحق (الانحناء على شكل حرف U) التلدين بالحل مرة أخرى ما لم يتم إجراؤه في حالة التلدين الكامل ومع نصف قطر انحناء ≥ 3 × القطر الخارجي، وفقًا لقواعد أوعية الضغط المعترف بها. تتحكم عملية الانحناء الداخلية لدينا في البيضاوية وترقق الجدار ضمن الحدود المسموح بها في ASME القسم الثامن.
قدرات التصنيع المطابقة ودرجات المواد
نقوم بتوريد أنابيب S30815 مدمجة مع مكونات تكميلية:
| المكون |
توافق المواد والدرجات |
| صفائح الأنابيب / الحواجز |
لوح SA-240 304/304L، 316/316L، أو S30815 |
| القنوات / الرؤوس |
SA-516 Gr.70 (كربون منخفض الحرارة) أو SA-240 304H |
| التركيبات والشفايف |
A182 F304/F316 - ملحومة أو مصبوبة |
| أنابيب على شكل حرف U |
S30815، 304H، 321H، 347H، سبائك 800H/825 |
تم تصميم جميع المكونات المطابقة وفقًا لنفس معايير ASTM/ASME لتجنب عدم التوافق الجلفاني أو التمدد الحراري عند درجات حرارة الخدمة المرتفعة.
سيناريوهات التطبيق
تم تصميم هذا الأنبوب غير الملحوم للتشغيل المستمر في:
- ملفات الإشعاع والحمل الحراري للمواقد / الأفران المحترقة - مواقد العمليات، أنابيب المصلحات، ملفات التكسير.
- مبادلات الحرارة ذات الأنبوب والغلاف - حيث تتجاوز درجة حرارة العملية الداخلة 650 درجة مئوية.
- حزم المبردات الهوائية - في خدمات التكثيف العلوي ذات درجات الحرارة العالية.
- وحدات استعادة الحرارة المهدرة - بما في ذلك أنابيب الذيل والثيرموويل.
المزايا التقنية والميزات الرئيسية والخدمات المخصصة
- مقاومة الأكسدة:إضافة السيليكون والسيريوم تعزز قشرة أكسيد متماسكة، مما يقلل من التقشر أثناء الدورة الحرارية (تم اختباره وفقًا لـ ASTM G54 عند 1100 درجة مئوية).
- قوة الزحف:التشتت الدقيق للكربيدات النيتروجينية يوفر إجهاد تمزق أعلى لمدة 105 ساعة مقارنة بـ 304H في نطاق 650-900 درجة مئوية.
- قابلية التصنيع:ممتازة للانحناء الساخن، والسحب البارد، واللحام (GTAW مع حشو ER308LSi مطابق).
- خدمات مخصصة:نقدم القطع بطول ثابت، والانحناء على شكل حرف U بنصف قطر مصمم خصيصًا لـ TEMA R/C/B، والتلميع بالخرز / التخليل لتنظيف محسّن.
أسئلة متكررة (FAQ)
س: ما هي أقصى درجة حرارة تشغيل مستمر لأنبوب S30815 غير الملحوم؟
ج: في الأجواء المؤكسدة، الخدمة حتى 1150 درجة مئوية بشكل متقطع، و 1100 درجة مئوية بشكل مستمر، بشرط أن يظل إجهاد جدار الأنبوب أقل من الإجهاد المسموح به في ASME لهذه الدرجة.
س: كيف يقارن S30815 بـ 304H لخدمة مبادلات الحرارة؟
ج: يوفر S30815 مقاومة أكسدة فائقة وقوة حرارية أعلى بسبب محتواه الأعلى من السيليكون والنيتروجين. يُفضل استخدامه عندما يكون زحف درجات الحرارة العالية مصدر قلق في التصميم، بينما يظل 304H مناسبًا للواجبات متوسطة الحرارة ذات التكلفة المنخفضة.
س: هل يتطلب UNS S30815 معالجة حرارية بعد اللحام (PWHT)؟
ج: لا - نظرًا لبنيته الأوستنيتية الكاملة ومستوى الفريت المتحكم فيه (< 5 FN)، لا تفرض ASTM أو ASME معالجة حرارية بعد اللحام لمعظم الخدمات، ولكن يُنصح بالتطبيع بعد التشكيل البارد الثقيل.
