| Place of Origin: | CHINA |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | API , ABS, DNV, GL , LR, NK. |
| Model Number: | ASTM A182 F60 |
| Minimum Order Quantity: | 1 |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Ply-wooden Case /Iron Case/ Bundle with plastic Cap |
| Delivery Time: | 20-80 |
| Payment Terms: | L/C, T/T |
| Supply Ability: | According To Client's Request |
| Product name: | Duplex Steel Flange | Material: | F60 |
|---|---|---|---|
| Pressure: | 150lb,300lb,600lb,900lb,1500lb | Standard: | ANSI B16.5 |
| Type: | Weld Neck | Inspection: | Mechinical Property Inspection,Factory or third party assigned,100% inspection |
| إبراز: | شفة عنق لحام AS2129,شفة عنق لحام ASTM A182 F60,ASTM A182 F60 Weld Neck Flange |
||

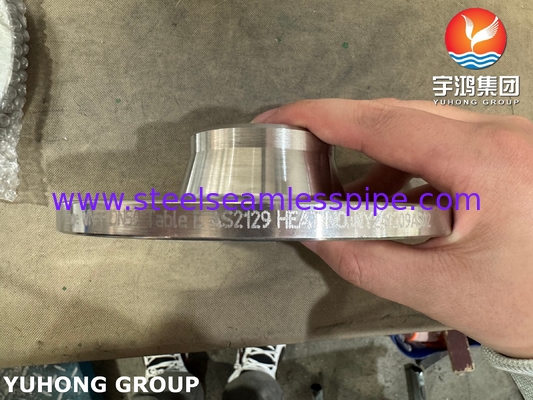

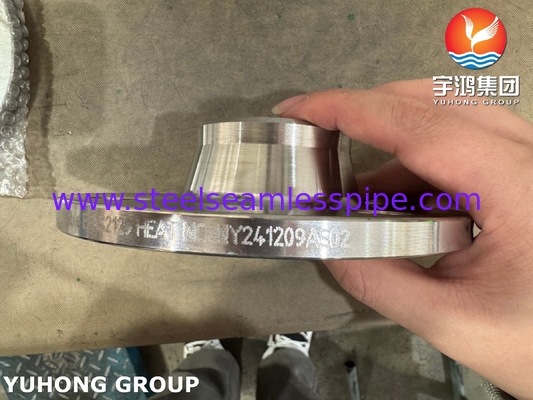

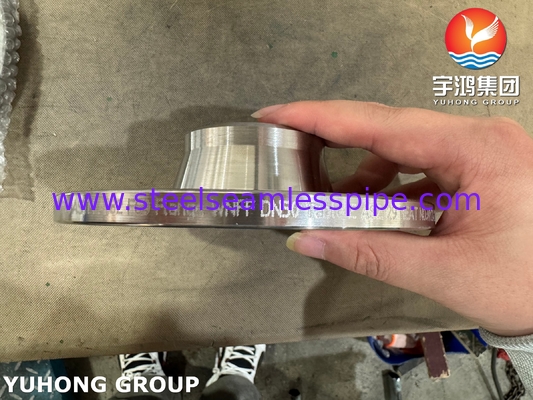

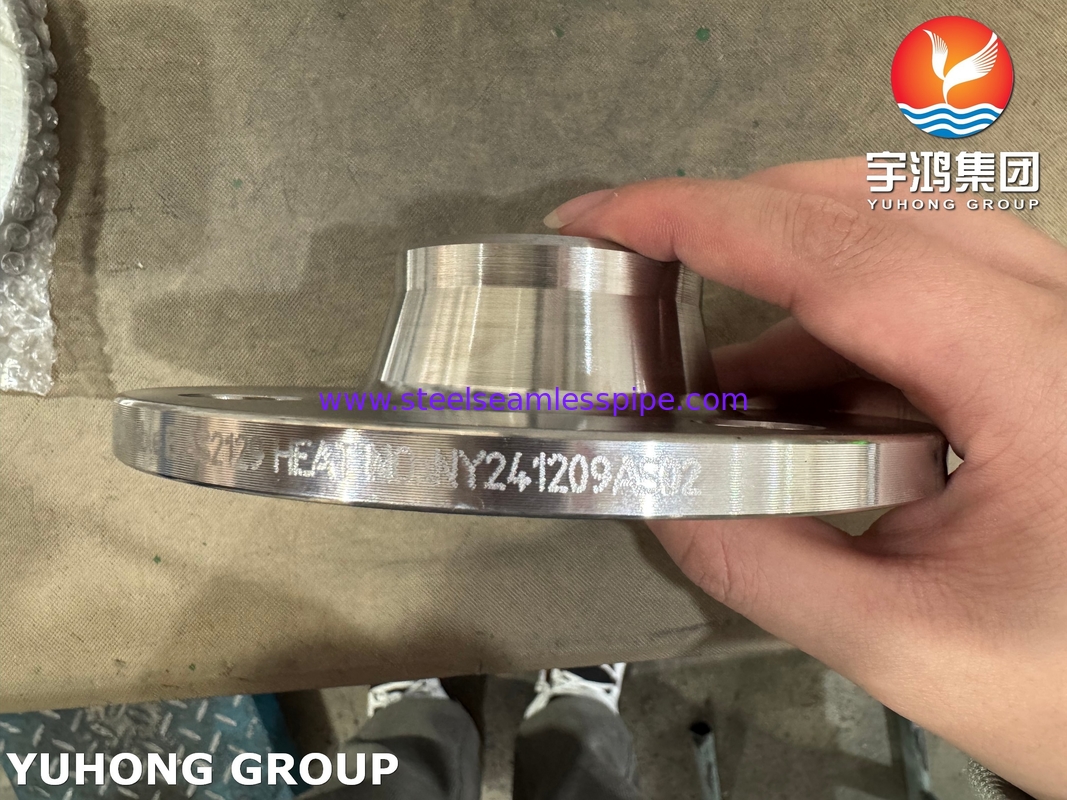

طوق الرقبة الصلبة ASTM A182 F60 AS2129
الوصف
هذا المنتج هو شفرة لحام مؤخرة (Weld Neck) التي تفي بمتطلبات الحجم الخاصة بالمعيار الأسترالي AS2129. سطح الختم هو وجه مسطح (FF).المادة هي الفولاذ المقاوم للصدأ المزدوج (UNS S32205) الذي يلبي معيار ASTM A182 F60لديها قوتها العالية ومقاومة التآكل الممتازة (وخاصة مقاومة التآكل الكلوريد).مناسبة لظروف العمل القاسية التي تتطلب الامتثال للمعايير الأسترالية وتتطلب مقاومة للتآكل ومقاومة الضغط العاليعند استخدامه ، من الضروري التأكد من أن المعدات الداعمة لديها أيضًا سطح إغلاق مسطح أو استخدام غطاء مسطح تمامًا مناسب.
يتم تحديد حجم الجهاز AS 2129 من خلال "الجدول" المحدد (D ، E أو F) الذي يليها. يتناسب الجدول D مع حجم EN 1092-1 (DIN) الأوروبي (سلسلة PN) ،الجدول E يتوافق مع ASME B16 الأمريكي.5 حجم (سلسلة الفئة) ، والجدول F هو سلسلة حجم متري نقية فريدة من نوعها في أستراليا. عند تحديد أو اختيار شاشة AS 2129 ، من المهم تحديد "الجدول" الذي ينتمي إليه (على سبيل المثال.أساس 2129 الجدول D PN16 DN100 WN RF، لأن الأبعاد (على سبيل المثال PCD ، وعدد ثقوب المسامير ، والسمك ، وما إلى ذلك) بين الجداول المختلفة قد تكون مختلفة تمامًا ، حتى لو كان الحجم الاسمي وفئة الضغط متشابهة.هذا الهيكل متعدد الجداول يسمح AS 2129 للتكيف مع المعدات من مصادر مختلفة ومتطلبات المشروع الدولية، مع الاحتفاظ بخيارات الحجم المحلي الأسترالي.
مخطط الوزن للشرائح الفولاذية المزدوجة F60
| المعيار | فئة | (بولت هول) | شريحة دائرة البرق | (ديا) | حجم البولت | عدد المسامير |
| AS 2129 الشريط | ||||||
| الجدول D الحواف | 14 | 67 | 95 | 13 | 4 | |
| الجدول ج: الحواف | 14 | 67 | 95 | 13 | 4 | |
| الجدول ج فلانجز | 17 | 83 | 114 | 16 | 4 | |
| الجدول F الاطراف | 14 | 67 | 95 | 13 | 4 | |
| أجزاء من الطاولة E | 14 | 67 | 95 | 13 | 4 | |
| الجدول H: الحواف | 17 | 83 | 114 | 16 | 4 | |
| AS4087 الاطراف | ||||||
| شظايا ANSI B16.5 | شظايا ANSI 150 | 16 | 60 | 89 | 13 | 4 |
| شظايا PN14 | 14 | 67 | 95 | M12 | 4 | |
| شظايا ANSI 1500 | 22 | 83 | 121 | 19 | 4 | |
| شظايا ANSI 600 | 16 | 67 | 95 | 13 | 4 | |
| شظايا ANSI 300 | 16 | 67 | 95 | 13 | 4 | |
| شظايا ANSI 900 | 22 | 83 | 121 | 19 | 4 | |
| إصدار ISO 7005 (DIN) | شظايا PN10 | 14 | 65 | 95 | M12 | 4 |
| شظايا PN6 | 11 | 55 | 80 | M10 | 4 | |
| شظايا PN40 | 14 | 65 | 95 | M12 | 4 | |
| شظايا PN20 | 16 | 60.5 | 90 | M14 | 4 | |
| شظايا PN16 | 14 | 65 | 95 | M12 | 4 | |
| شظايا PN25 | 14 | 65 | 95 | M12 | 4 |
| ج | م | نعم | (ب) | S | سي سي | (مو) | نـي | ن | في |
| 0.030 على الأكثر | 2.00 على الأكثر | 1.00 على الأكثر | 0.030 على الأكثر | 0.020 على الأكثر | 21.00-23.00 | 2.50-350 | 4.50-650 | 0.08-0.20 | كرة |
| قوة الشد، MPa | قوة العائد، دقيقة، مبا | الطول % دقيقة |
| 550 | 800 | 15 |
| المعيار | رقم المواد | الأمم المتحدة |
| سبيكة F60 (فولاذ مزدوج) | 1.4462 | القاعدة الأمريكية S32205 |
ASTM A182 F347 تطبيق الشريط
النفط والغاز والطاقة
منصات بحرية، منشآت للغاز الطبيعي المسال، أنظمة أنابيب المصافي.
سيناريوهات الضغط العالي: تستخدم أجهزة الدرجة 300/600 (الجدول E) لخطوط أنابيب الغاز عالية الضغط؛ تستخدم أجهزة الدرجة PN35/PN40 (الجدول D) لأنظمة البخار.
البيئات المآكلة: الأطراف المزدوجة من الفولاذ المقاوم للصدأ (مثل ASTM A182 F60) مقاومة لتآكل مياه البحر / كبريتات الهيدروجين.
معالجة المياه والصرف الصحي
الضغط المنخفض والقطر الكبير: يتم استخدام شرائح الجدول F (500 ∼ 2750 كيلوبايت) في خطوط المياه (DN500 +).
معدات الحديد الصلب متوافقة: الحواف ذات الوجه المسطح (FF) تحمي الصمامات / أجسام المضخة الهشة.
نقل الوسائط الحمضية والقلوية (مثل خطوط أنابيب السماد) ، اتصالات أوعية التفاعل عالية درجة الحرارة.
موثوقية الختم: يتم استخدام شرائح من نوع الحلقة المشتركة (RTJ) للوسائط السامة (الفئة 900 +).
أنظمة التبريد لمحطات توليد الطاقة الحرارية، الأنابيب المساعدة لمحطات توليد الطاقة النووية، وأنابيب الحماية من الحرائق على الجسر.
