| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | ASME SA350 LF2 Class 1 Cover Cover Lill |
| الحد الأدنى لكمية: | 1ص |
|---|---|
| تفاصيل التغليف: | حالة الخشب الرقائقي / البليت |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| المواصفات: | أستم A350، أسم SA350 | معيار: | B16.5 ، B16.47 السلسلة A ، السلسلة B |
|---|---|---|---|
| المواد: | سبيكة LF2 الفئة 1 | الحجم: | من 1/2 إلى 24 بوصة أو أكبر |
| السماكة: | sch5S إلى sch.XXS | فصل: | 150#، 300#، 400#، 600#، 900#، 1500# |
| السطح: | FF ، RF ، RTJ | النوع: | رقبة اللحام ، الانزلاق على ، الأعمى ، الخيوط ، اللحام بالمقبس ، مفصل اللفة ، شفة الفوهة |
| التعبئة والتغليف: | حالة الخشب الرقائقي / البليت | ||
| ضوء عالي: | ASTM A350 LF2 سبيكة فوهة الفوهة غطاء شفة شفة ، مخفوفة منخفضة المزاج | ||
أجهزة التصنيع منخفضة الحرارة ، ASTM A350 الدرجة LF2 الفئة 1
ASME SA350 LF2 الفئة 1 هي مواصفات صناعة الصلب الكربوني منخفضة درجة الحرارة مصممة خصيصًا للشظايا والأدوات والصمامات ومكونات الضغط العاملة في الخدمة الباردة.
مواصفات ASTM A350/ASME SA350 LF2 CLASS1 شفرة غطاء الفوهة
1المادة: SA350 LF2
تكوين الأساس: الفولاذ منخفض الكربون مصنوع من سبيكة مع النيكل (ني) لتحسين صلابة درجة الحرارة المنخفضة. يبلغ محتوى الني النموذجي 0.40-1.06%.
الغرض: يقلل النيكل من درجة حرارة الانتقال من الدكتيل إلى الهش (DBTT) ، مما يمنع الكسر الهش عند درجات حرارة أقل من الصفر.
الشكل: يتم توفيرها كصناعات صناعية (غير الصب أو الصفيحة).
2الدرجة: الدرجة 1
المتطلبات الحرجة: هذا يشير إلى أدنى درجة حرارة الخدمة التي تم اعتماد المادة.
درجة الحرارة: -46 درجة مئوية (-50 درجة فهرنهايت). يجب أن تظهر المادة صلابة كافية للصدمة (من خلال اختبار Charpy V-notch) عند هذه الحرارة.
الاختبار: يتم إجراء اختبار تأثير Charpy V-notch الإلزامي عند -46 °C (-50 °F) على كل مجموعة حرارة. يجب تلبية متطلبات استيعاب الطاقة المتوسطة الحد الأدنى الصارمة (على سبيل المثال ، 20 J متوسط للأحجام القياسية)

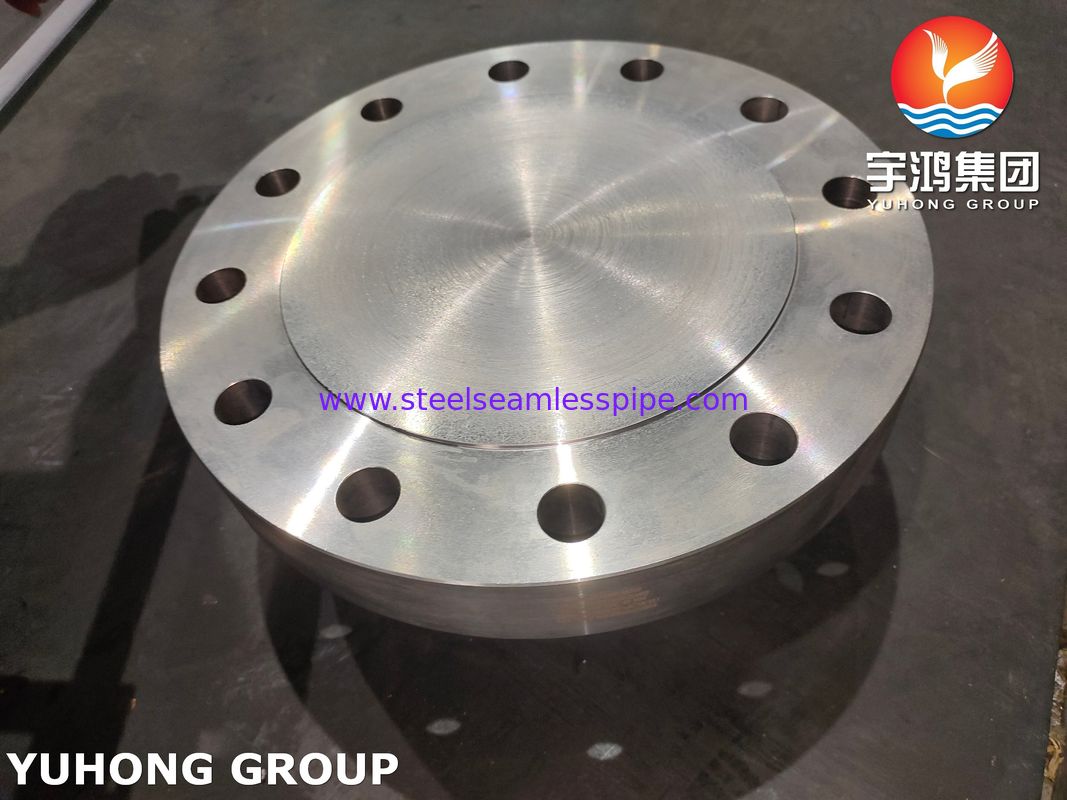

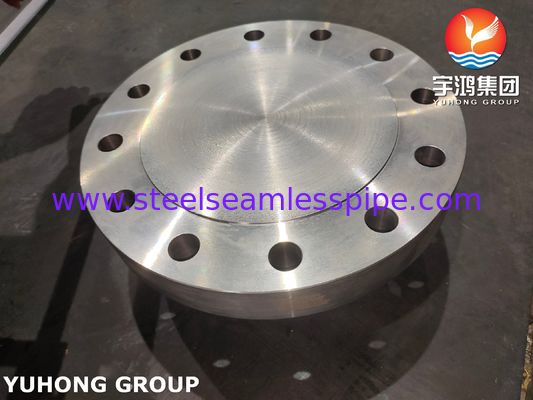

3مكون: شفرة غطاء الفوهة
الوظيفة: هذا هو أساسًا شاشة عمياء متخصصة (ASME B16.5 Type: Blind) تستخدم لإغلاق نهاية فوهة على وعاء الضغط أو مبادل الحرارة أو نظام الأنابيب.
الغرض:
عزل الأجزاء من أجل الصيانة أو التفتيش أو السلامة.
توفير نقاط اتصال مستقبلية ("غطاء الفوهة" غالبا ما تكون مؤقتة).
تعمل كخامات دائمة على الفوهات غير المستخدمة.
التصميم: تصنيعها وفقًا للأبعاد ومعايير الضغط المحددة في المعايير مثل ASME B16.5 (شرائح الأنابيب والأدوات المكونة من شرائح) أو ASME B16.47 (شرائح القطر الكبير).الخصائص الرئيسية تشمل ثقوب المسامير، واجهة (على سبيل المثال، وجه رفعت - RF، قسم الحلقة المشترك - RTJ) ، والسمك القياسي للضغط.
التركيب الكيميائي لـ ASTM A350 LF2 فلانج غطاء الفوهة
| الدرجة | % | م % | % | S% | % | % | % |
| LF1 | 0.30 على الأكثر | 0.6/135 | .1530 | .040 على الأكثر | .035 أقصى حد | 0.30 على الأكثر | 0.40 على الأكثر |
| LF2 | 0.30 على الأكثر | 0.6/135 | .1530 | .040 على الأكثر | .035 أقصى حد | 0.30 على الأكثر | 0.40 على الأكثر |
| LF3 | 0.20 على الأكثر | 0.90 | .2035 | .040 على الأكثر | .035 أقصى حد | 0.30 على الأكثر | 3.3/3.7 |
الخصائص الميكانيكية لـ ASTM A350 LF2 فلانج غطاء الفوهة
| الممتلكات | الإمبراطورية |
|---|---|
| TS Min psi (Mpa) | 70،000 (485) |
| YS Min psi (Mpa) | 36،000 (250) |
| EL (2 "دقيقة) | 22% |
| الـ RA Min | 30% |
| صلابة | ماكس 197 |
| -50 درجة فهرنهايت | تأثير الدقيقة |
| الطاقة F t/Lb (J):- | |
| مجموعة من 3 عينات* | 15 (20) |
| على عينة واحدة | 12 (16) |
السمات الرئيسية والمتطلبات
صلابة درجة الحرارة المنخفضة:السبب الرئيسيلتحديد SA350 LF2 Cl. 1. يضمن مقاومة الكسر الهش عند -46 °C/-50 °F.
تصنيف الضغط: يتم تعريف قدرة الضغط للشريحة في درجات حرارة مختلفة من خلال تصنيفها في ASME B16.5 / B16.47 (على سبيل المثال ، الفئة 150 ، 300 ، 600 ، 900 ، 1500 ، 2500).يجب أن تكون المادة مناسبة للضغط/درجة الحرارة المصممة.
المعالجة الحرارية: عادةً ما يتم تطبيع أو تطبيع وتكثيف الصفائح لتحقيق بنية الحبوب المطلوبة والخصائص الميكانيكية وصلابة الأثر.
اختبار الأثر الإلزامي: كما ذكر، يطلب اختبار تشاربي عند -46 درجة مئوية / 50 درجة فهرنهايت لكل مجموعة حرارة.
NDE (الفحص غير المدمر): يتطلب اختبار الموجات فوق الصوتية بنسبة 100٪ للكشف عن العيوب الداخلية. كما أن فحص السطح (MT أو PT) هو ممارسة شائعة.
الخصائص الكيميائية والميكانيكية: يجب أن تستوفي حدود صارمة للتكوين ومتطلبات قوة الشد / العائد المحددة في SA-350.
التطبيقات:
مرافق الغاز الطبيعي المسال: الأنابيب، خزانات التخزين، وحدات المعالجة.
مصانع التبريد والباردة: أنظمة الأمونيا ومصانع الإيثيلين ووحدات فصل الهواء.
معالجة البتروكيماويات والغازات: معدات معالجة الغازات الباردة أو السوائل.
توليد الكهرباء: بعض المكونات في الأنظمة المشوية.
أوعية الضغط ومبادلات الحرارة: أغلاق الفوهة في الأوعية التي تعمل تحت -29 درجة مئوية.
