وصلات لحام بعقب كوع 180 درجة من الفولاذ الكربوني ASTM A234 WP9

ASTM A234 WP9 فولاذ الكربون 180 درجة المرفق ، وحدة اللحام

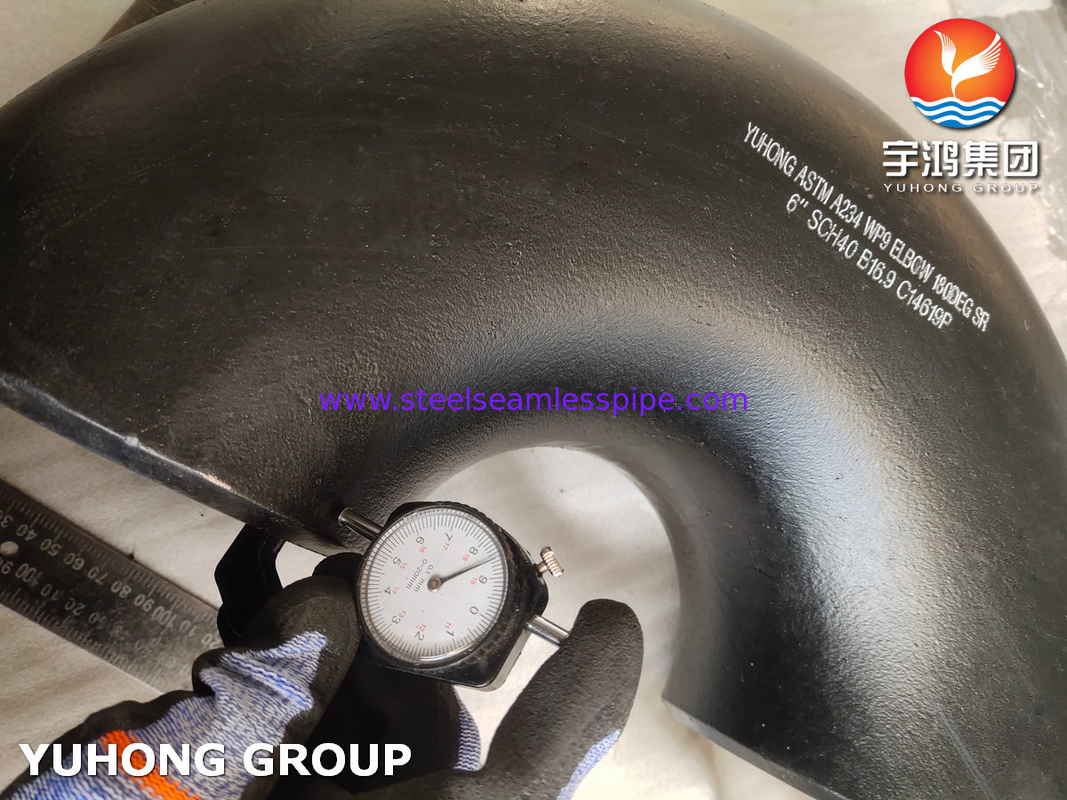

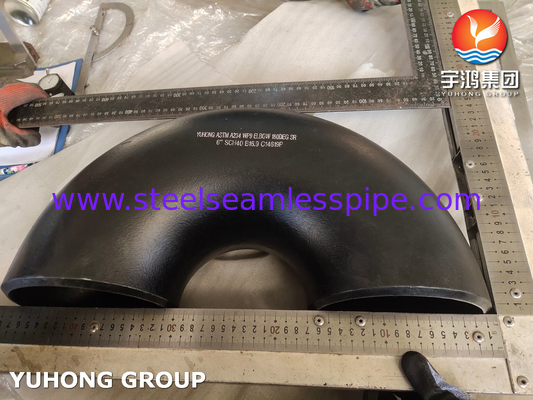

ASTM A234 WP9 فولاذ الكربون 180 درجة الكوعهو نوع من أدوات الأنبوب المستخدمة في أنظمة الأنابيب لتغيير اتجاه التدفق بنسبة 180 درجة.وهي مصنوعة من الصلب الكربوني ومصممة لتلبية المواصفات الموضحة في معيار ASTM A234يتم استخدام هذه المرفقات عادة في الصناعات مثل النفط والغاز ومحطات الطاقة ومعالجة الكيماويات وغيرها من التطبيقات عالية درجة الحرارة والضغط العالي.

الخصائص الرئيسية

1. المواد: ASTM A234 WP9 هي مواد سبيكة عالية القوة تتكون من الصلب الكربوني مع عناصر سبيكة مثل الكروم والموليبدينومالتي تعزز خصائصها الميكانيكية ومقاومتها للتآكل.

2. التصميم: تم تصميم الكوع 180 درجة لعكس تدفق السائل في خطوط الأنابيب مع الحفاظ على سلامة الهيكل في ظل ظروف الضغط العالي أو درجة الحرارة العالية.

3. عملية التصنيع:

   • بناء بدون خياطة أو لحام.
   • المعالجة الحرارية لتحقيق الخصائص الميكانيكية المرجوة.
   • سطح داخلي سلس للحد من الاضطرابات وانخفاض الضغط

4. التطبيقات:

   • تستخدم في بيئات ذات درجات حرارة عالية مثل الغلايات ومبادلات الحرارة وأوعية الضغط.
   • مناسبة لنقل البخار والنفط والغاز والسوائل الأخرى في الظروف الحرجة.

5. المعايير:

   • تصنيع وفقاً لمواصفات ASTM A234 لأغراض الفولاذ الكربوني المصنع والفولاذ اللاسلكي.
   • تلبي معايير ASME B16.9 للأبعاد للمرفقين السلسة واللحامية.

التركيب الكيميائي لـ ASTM A234 WP9

الخصائص الميكانيكية لـ ASTM A234 WP9

ما يعادل ASTM A234 WP9

المواصفات

• الدرجة: WP9 (بإشارة إلى مواد السبائك التي تحتوي على الكروم والموليبدينوم).
• الحجم: متوفر في مجموعة واسعة من الأقطار، عادة من 1⁄2 بوصة إلى 48 بوصة.
• سمك الجدار: تختلف بناءً على الجدول الزمني المطلوب (SCH 10 ، SCH 40 ، SCH 80 ، إلخ).
• النوع: 180 درجة نصف قطر طويل (LR) أو نصف قطر قصير (SR) مرفق.
• معايير الضغط: يعتمد على الجدول الزمني ومستوى المواد

المزايا

• مقاومة عالية ضد التآكل و التقليص عند درجات الحرارة العالية
• قوة ميكانيكية ممتازة ومتانة
• البناء السلس يضمن أداء ضد التسرب
• يقلل من الحاجة إلى إضافية الأدوات من خلال توفير لون 180 درجة.

التطبيقات

• النفط والغاز: لنقل الهيدروكربونات في المصافي وأنابيب.
• توليد الطاقة: تستخدم في أنظمة أنابيب البخار في محطات الطاقة الحرارية.
• البتروكيماويات: لتنقل السوائل الكيميائية تحت ضغط ودرجة حرارة عالية.
• خطوط الأنابيب الصناعية الأخرى: في أي نظام يتطلب إعادة توجيه تدفق 180 درجة.
