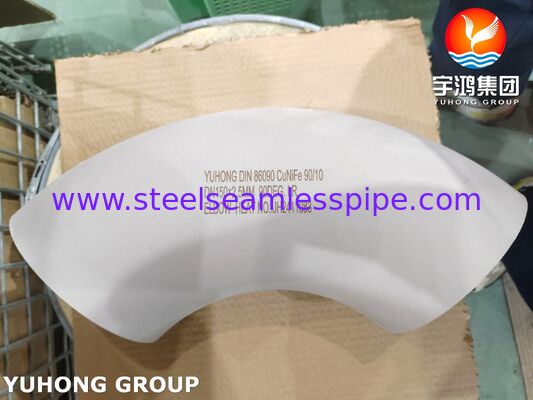

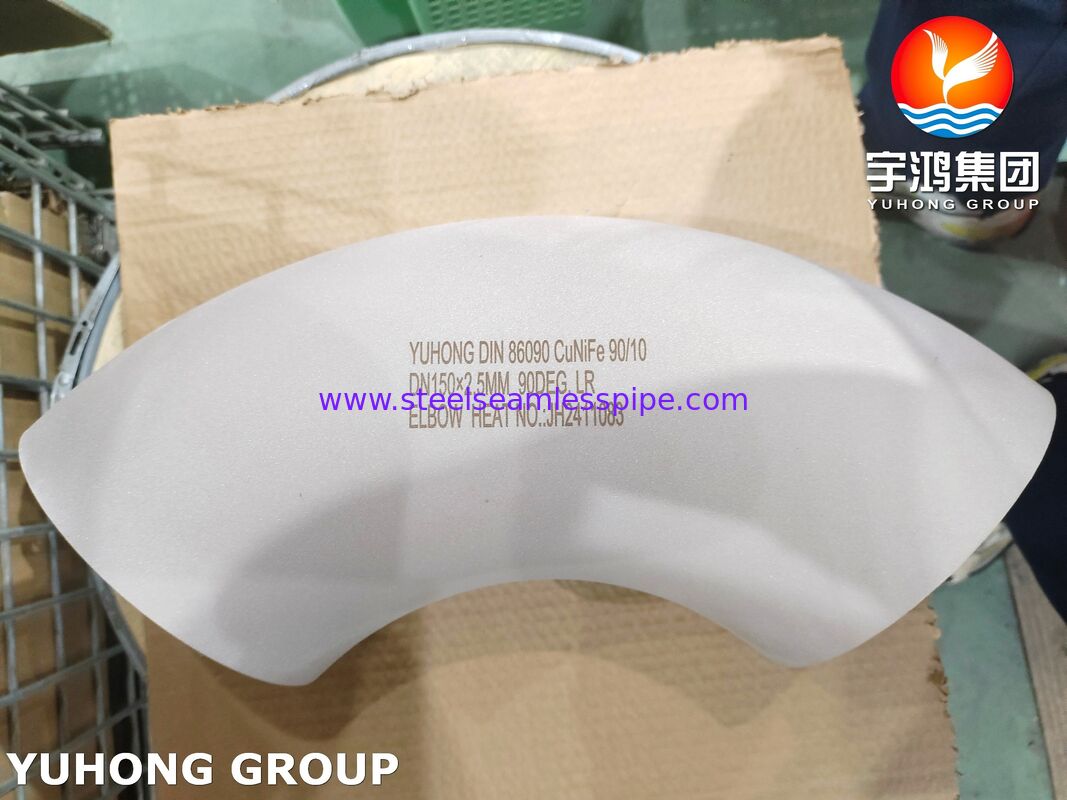

وصلة الكوع DIN 86090 CuNi 90/10 C70600 من النحاس والنيكل
الوصلة الكوع DIN 86090 CuNi 90/10 هي وصلة لحام مؤخرة من النحاس والنيكل مصممة لأنظمة أنابيب سبائك النحاس والنيكل. يوفر الكوع تغييرًا متحكمًا في اتجاه الأنابيب مع الحفاظ على اتصال ملحوم مناسب لتركيبات الأنابيب ذات الخدمة المستمرة.
نظرة عامة على المنتج
تُربط وصلات CuNi 90/10 عادةً بـسبائك النحاس والنيكل CuNi10Fe، بما في ذلك التعيين ذي الصلةUNS C70600، والتي تُستخدم على نطاق واسع في الأنظمة البحرية وأنظمة مياه البحر وأنظمة الأنابيب الأخرى المقاومة للتآكل. يجب تأكيد تعيين المادة الدقيق وتكوينها الكيميائي مقابل مواصفات الشراء المعمول بها.
مصنعة وفقًا لـDIN 86090، يمكن توفير الوصلة بزوايا كوع وأبعاد وسمك جدار مختلفة وفقًا لمتطلبات المشروع.
المواصفات الفنية
| البند |
المواصفات |
| اسم المنتج |
وصلة كوع من النحاس والنيكل CuNi 90/10 |
| نوع المنتج |
وصلة كوع لحام مؤخرة |
| قياسي |
DIN 86090 |
| المادة |
سبيكة النحاس والنيكل |
| الدرجة |
CuNi 90/10 / CuNi10Fe-based |
| درجة UNS ذات الصلة |
C70600* |
| نظام النحاس والنيكل |
Cu-Ni-Fe-Mn |
| نوع الاتصال |
لحام مؤخرة |
| زاوية الكوع |
45 درجة / 90 درجة / مخصصة |
| التصنيع |
تشكيل / بناء سلس أو ملحوم حسب المواصفات |
| الحجم |
مخصص / حسب DIN 86090 |
| سمك الجدار |
مطابق لمواصفات الأنبوب |
| تحضير النهاية |
نهاية لحام مؤخرة |
| السطح |
تشطيب المصنع / مخلل أو مخصص |
| المعالجة الحرارية |
وفقًا لمتطلبات المواد والإنتاج |
| الفحص |
الفحص البعدي والبصري وفحص المواد |
* يجب التعامل مع C70600 كتعيين مادة ذات صلة بدلاً من مكافئ مباشر واحد لواحد. يجب التحقق من التركيب الكيميائي مقابل درجة مادة DIN 86090 الفعلية قبل المطالبة بالمكافئ الدقيق.
معيار DIN 86090
يرتبط معيار DIN 86090 تحديدًا بـوصلات الكوع من سبائك النحاس والنيكل للحام المؤخرة في خطوط أنابيب سبائك النحاس والنيكل.
المعيار ذو صلة بالتطبيقات التي تحتاج فيها الوصلة إلى الحفاظ على التوافق مع أنظمة أنابيب النحاس والنيكل وتكوين اللحام الخاص بها.
تشمل الاعتبارات الرئيسية:
- أبعاد الكوع
- القطر الخارجي وسمك الجدار
- نصف قطر الكوع
- تحضير نهاية اللحام المؤخرة
- تعيين المادة
- حالة التسليم
- التفاوتات البعدية
لطلبات المشاريع، يجب تحديد أبعاد الوصلة مع حجم الأنبوب وسمك الجدار المقابلين.
مادة CuNi 90/10
تُختار سبيكة النحاس والنيكل CuNi 90/10 على نطاق واسع لأنظمة الأنابيب المعرضة لـمياه البحر والبيئات البحرية.
خصائص المواد:
- سبيكة نحاس ونيكل تحتوي على حوالي 90٪ نحاس و 10٪ نيكل
- مقاومة جيدة لتآكل مياه البحر
- مقاومة جيدة للتآكل التآكلي في ظل ظروف التدفق المناسبة
- مناسبة لأنظمة الأنابيب البحرية
- خصائص تصنيع ولحام جيدة
- متوافقة مع أنظمة أنابيب النحاس والنيكل
- مناسبة للخدمة طويلة الأمد حيث يتم تحديد مواد النحاس والنيكل
يساهم إضافة الحديد والمنغنيز في درجات CuNi 90/10 في أداء المادة في الخدمة البحرية. تعتمد الحدود الكيميائية الدقيقة على مواصفات المواد المعمول بها.
هيكل المنتج
تم تصميم وصلة الكوع DIN 86090 بـنهايات لحام مؤخرة، مما يسمح بلحام الوصلة مباشرة بأنبوب النحاس والنيكل المتوافق.
ميزات التصميم الرئيسية:
- تكوين الكوع: 45 درجة أو 90 درجة حسب الحاجة
- الاتصال: لحام مؤخرة
- هندسة الانحناء: نصف قطر متحكم فيه لتركيب الأنابيب
- تحضير النهاية: مناسب للحام المؤخرة
- سمك الجدار: مختار ليتوافق مع الأنبوب المتصل
- التحكم البعدي: بناءً على متطلبات DIN 86090 المعمول بها
يوفر هذا التكوين اتصال أنابيب ملحوم مستمر دون إدخال وصلة شفة في موقع الكوع.
عملية التصنيع
يتم اختيار مسار التصنيع وفقًا للحجم المطلوب وحالة المادة ومواصفات الإنتاج.
- اختيار المواد الخام
يتم اختيار مادة سبيكة النحاس والنيكل وفقًا للدرجة المحددة والمتطلبات الكيميائية.
- التحقق من المواد
يتم فحص التركيب الكيميائي وتحديد هوية المادة قبل التشكيل.
- تشكيل الكوع
يتم تشكيل المادة الأنبوبية إلى هندسة الكوع المطلوبة.
- تحضير النهاية
يتم تحضير نهايات اللحام المؤخرة لتسهيل الاتصال بأنبوب CuNi المقابل.
- المعالجة الحرارية
تتم المعالجة الحرارية عند الحاجة إليها بموجب مواصفات المواد وإجراءات الإنتاج.
- الفحص البعدي
يتم فحص القطر الخارجي وسمك الجدار وزاوية الانحناء ونصف القطر وأبعاد النهاية.
- فحص السطح
يتم فحص الوصلة بصريًا بحثًا عن عيوب السطح والمخالفات المتعلقة بالتشكيل.
- الفحص النهائي ووضع العلامات
يتم إكمال تحديد المنتج ووثائق الفحص قبل التعبئة.
التطبيقات
وصلات الكوع DIN 86090 CuNi 90/10 مناسبة بشكل خاص لأنظمة الأنابيب التي يتم فيها تحديد سبائك النحاس والنيكل.
البحرية وبناء السفن
- خطوط تبريد مياه البحر
- أنابيب صندوق البحر
- أنظمة مياه البحر لمكافحة الحرائق
- أنابيب الصابورة
- أنظمة البلية والصرف
- دوائر التبريد البحرية
الأنظمة البحرية وأنظمة مياه البحر
- خطوط سحب مياه البحر
- أنابيب مياه التبريد
- أنابيب المرافق في المنصات البحرية
- الأنابيب المتعلقة بتحلية المياه
- أنظمة تدوير مياه البحر
الأنابيب الصناعية
- أنابيب المبادلات الحرارية
- أنظمة المكثفات
- أنظمة مياه التبريد
- أنابيب العمليات المقاومة للتآكل
- أنظمة التبريد المساعدة لمحطات الطاقة
لماذا تستخدم وصلات الكوع CuNi 90/10؟
- مقاومة تآكل مياه البحر
تُستخدم سبائك CuNi 90/10 على نطاق واسع في أنابيب مياه البحر بسبب مقاومتها للتآكل في البيئات البحرية المصممة والمشغلة بشكل صحيح.
- مقاومة جيدة للتآكل التآكلي
يمكن لسبائك النحاس والنيكل توفير مقاومة مفيدة للتآكل التآكلي في مياه البحر المتدفقة عندما تظل السرعة وكيمياء المياه وتصميم النظام ضمن ظروف الخدمة المناسبة.
- تكوين الأنابيب الملحومة
يسمح تصميم اللحام المؤخرة للكوع بأن يكون جزءًا من نظام أنابيب نحاس ونيكل ملحوم مستمر.
- توافق المواد
يساعد استخدام وصلات CuNi مع أنابيب CuNi المتوافقة في الحفاظ على اتساق المواد في جميع أنحاء نظام الأنابيب.
- أبعاد خاصة بالمشروع
يمكن توفير زاوية الكوع والقطر وسمك الجدار ومتطلبات الأبعاد الأخرى وفقًا لتصميم الأنابيب والمواصفات المعمول بها.
الفحص والاختبار
يمكن تخصيص متطلبات الفحص وفقًا لمواصفات المشروع.
| الفحص / الاختبار |
التوفر |
| التركيب الكيميائي |
متوفر |

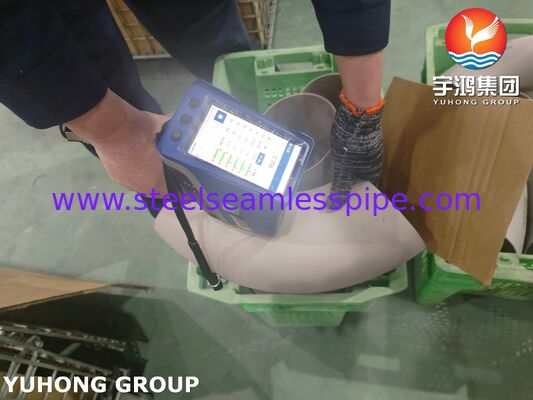

| PMI |
متوفر عند الطلب |
| الفحص البصري |
قياسي |
| الفحص البعدي |
قياسي |
| فحص سمك الجدار |
متوفر |
| فحص زاوية الكوع |
متوفر |
| فحص نصف قطر الانحناء |
متوفر |
| فحص السطح |
قياسي |
| فحص اللحام |
حسب البناء |
| NDT |
حسب متطلبات المشروع |
| MTC / شهادة المواد |
متوفر |
| فحص الطرف الثالث |
عند الطلب |
تكوينات المنتج المتوفرة
| المعلمة |
الخيارات |
| المادة |
CuNi 90/10 |
| الدرجة ذات الصلة |
C70600* |
| نوع الكوع |
45 درجة / 90 درجة |
| الاتصال |
لحام مؤخرة |
| الحجم |
DIN / مخصص |
| سمك الجدار |
مخصص |
| نصف قطر الانحناء |
حسب التصميم |
| تحضير النهاية |
لحام مؤخرة |
| حالة السطح |
مصنع / مخصص |
| الفحص |
قياسي / خاص بالمشروع |
* يجب تأكيد المكافئ النهائي للمادة عن طريق التركيب الكيميائي والمواصفات المعمول بها.
خيارات التخصيص
يمكن تصنيع الكوع أو توريده وفقًا لمتطلبات خاصة بالمشروع، بما في ذلك:
- الحجم الاسمي للأنبوب
- القطر الخارجي
- سمك الجدار
- زاوية الكوع
- نصف قطر الانحناء
- تحضير النهاية
- حالة المادة
- متطلبات الفحص
- متطلبات وضع العلامات
- متطلبات الشهادة
- متطلبات التعبئة
الشهادات والوثائق
قد تشمل الوثائق النموذجية:
- شهادة اختبار المواد (MTC)
- شهادة EN 10204 3.1
- تقرير التركيب الكيميائي
- تقرير الاختبار الميكانيكي
- تقرير PMI
- تقرير الفحص البعدي
- تقرير الفحص البصري
- تقرير NDT عند تحديده
- تقرير فحص الطرف الثالث
- شهادة المطابقة
- قائمة التعبئة
يمكن إعداد الوثائق وفقًا لأمر الشراء ومتطلبات المشروع.
