| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | API 5L x65 من الصلب الكربوني الأنابيب غير الملحومة مع Inconel 625 |
| الحد الأدنى لكمية: | 1ص |
|---|---|

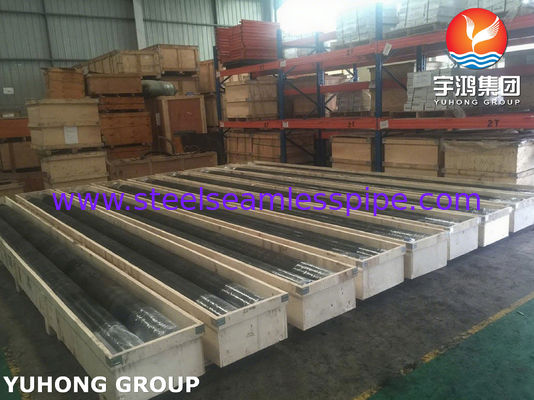

| تفاصيل التغليف: | حالة الخشب الرقائقي، حزمة في كيس من البلاستيك |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| اسم المنتج: | أنبوب الكسوة | المواد الأساسية: | API 5L X65 PSL1 و PSL2 |
|---|---|---|---|
| مواد الكسوة: | إنكونيل 625 ، UNS N06625 | التطوير التنظيمي: | 1 "إلى 48" |
| نهاية الأنبوب: | نهاية عادية ، نهاية مشطوفة | WT: | SCH 20 ، SCH 40 ، SCH Std ، SCH 80 SCH XS ، SCH 160 ، SCH XXS |
| تكنولوجيا: | الكسوة | ||
| إبراز: | أنابيب بلا خيوط من الفولاذ الكربوني,أنبوب API 5L X65,أنابيب بلاكونيل 625 مغلفة,API 5L X65 Pipe,Cladded Inconel 625 Pipe |
||
API 5L X65أنابيب التغليفأنابيب فولاذية كربونية غير ملحومة مغلفة بـ Inconel 625

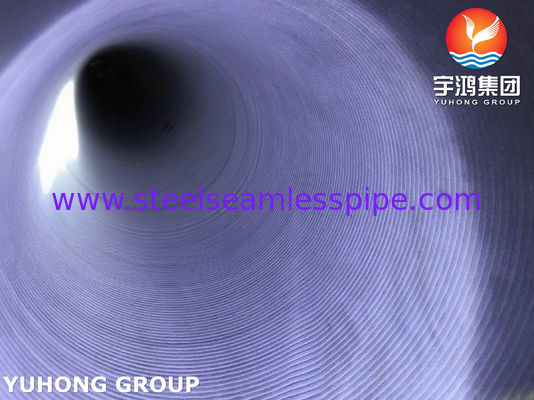

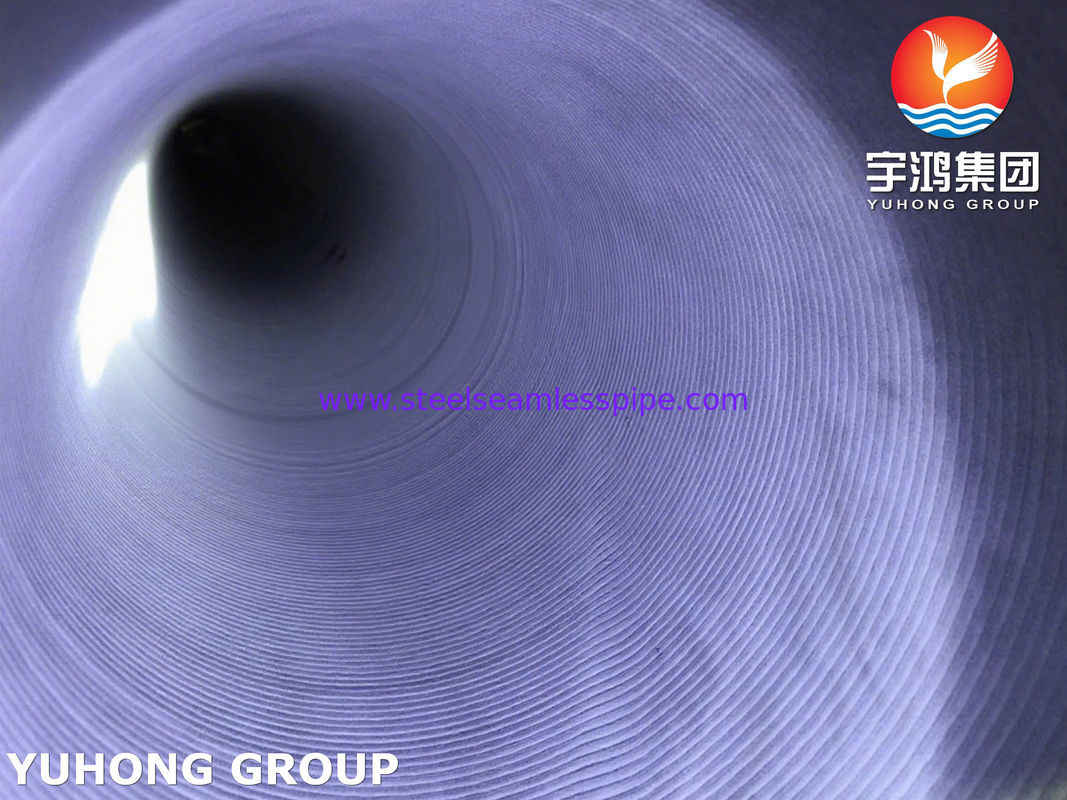

تجمع أنابيب الصلب الكربوني غير الملحومة API 5L X65، والمغلفة داخليًا بطبقة مرتبطة معدنيًا من Inconel 625، بين القوة العالية والفعالية من حيث التكلفة للركيزة الفولاذية مع مقاومة استثنائية للتآكل والتآكل ودرجة الحرارة لبطانة سبيكة النيكل. يوفر هذا التصميم ثنائي الوظائف أداءً دائمًا واقتصاديًا في البيئات الصعبة (مثل الخدمة الحمضية، وخطوط التدفق تحت سطح البحر، وحقن الأحماض، وأنابيب العمليات عالية الكلوريد) حيث يكون بناء السبائك الصلبة باهظ التكلفة وسيفشل الفولاذ الكربوني العاري.
أنابيب الصلب الكربوني غير الملحومة API 5L X65 المغلفة بـ Inconel 625
| المادة الأساسية |
API 5L X65 Carbon Steel -- |
| مادة التغليف |
Inconel 625 -- |
التركيب الكيميائي والخاصية الميكانيكية لأنابيب خط API 5L
| المعيار | الدرجة | التركيب الكيميائي (%) | قوة الشد (الحد الأدنى) | ||||
| ج | من | ف | س | ميجا باسكال | ميجا باسكال | ||
| حد أقصى | حد أقصى | حد أقصى | حد أقصى | ||||
| API 5L PSL1 |
GR.B | 0.28 | 1.2 | 0.03 | 0.03 | 415 | 245 |
| X42 | 0.28 | 1.3 | 0.03 | 0.03 | 415 | 290 | |
| X46 | 0.28 | 1.4 | 0.03 | 0.03 | 435 | 320 | |
| X52 | 0.28 | 1.4 | 0.03 | 0.03 | 460 | 360 | |
| X56 | 0.28 | 1.4 | 0.03 | 0.03 | 490 | 390 | |
| X60 | 0.28 | 1.4 | 0.03 | 0.03 | 520 | 415 | |
| X65 | 0.28 | 1.4 | 0.03 | 0.03 | 535 | 450 | |
| X70 | 0.28 | 1.4 | 0.03 | 0.03 | 570 | 485 | |
| المعيار | الدرجة | التركيب الكيميائي (%) | قوة الشد | قوة الخضوع | |||
| ج | من | ف | س | ميجا باسكال | ميجا باسكال | ||
| حد أقصى | حد أقصى | حد أقصى | حد أقصى | ||||
| API 5L PSL2 |
GR.B | 0.24 | 1.2 | 0.025 | 0.015 | 415-655 | 245-450 |
| X42 | 0.24 | 1.3 | 0.025 | 0.015 | 415-655 | 290-495 | |
| X46 | 0.24 | 1.4 | 0.025 | 0.015 | 435-355 | 320-525 | |
| X52 | 0.24 | 1.4 | 0.025 | 0.015 | 460-760 | 360-530 | |
| X56 | 0.24 | 1.4 | 0.025 | 0.015 | 490-760 | 390-545 | |
| X60 | 0.24 | 1.4 | 0.025 | 0.015 | 520-760 | 415-565 | |
| X65 | 0.26 | 1.4 | 0.025 | 0.015 | 535-760 | 450-600 | |
| X70 | 0.24 | 1.4 | 0.025 | 0.015 | 570-760 | 485-635 | |
| X80 | 0.24 | 1.4 | 0.025 | 0.015 | 625-825 | 555-705 | |
الغرض الرئيسي من التغليف:
الحماية من التآكل:يحمي الفولاذ X65 الأساسي من البيئات العدوانية التي تتآكل بسرعة، مثل:
الأحماض (مثل خطوط حقن الأحماض)
"الخدمة الحمضية" (H₂S - كبريتيد الهيدروجين)
مياه البحر أو السوائل الغنية بالكلوريد (في الخارج/تحت سطح البحر)
الأكسدة/التآكل في درجات الحرارة المرتفعة
بيئات الإجهاد والتآكل (SCC)
الكفاءة الاقتصادية:يوفر مقاومة التآكل اللازمة عند الحاجة (التجويف الداخلي) باستخدام طبقة رقيقة فقط (عادةً 2-4 مم) من Inconel 625 باهظ الثمن، بدلاً من بناء الأنبوب بأكمله من سبيكة صلبة، وهو أمر مكلف للغاية.
السلامة الميكانيكية:يحافظ على القوة العالية وقدرة احتواء الضغط والدعم الهيكلي الذي يوفره أنبوب الصلب API 5L X65 ذو الجدران السميكة.
مقاومة التدهور المحدد:يوفر مقاومة ممتازة للتنقر والتآكل الشقوق والتآكل الناتج عن التآكل في ظروف التدفق الصعبة.
أداء درجة الحرارة المرتفعة:يعزز الأداء في خدمة درجات الحرارة المرتفعة بما يتجاوز ما يمكن أن يتحمله الفولاذ الكربوني.
متى تستخدم التغليف مقابل السبائك الصلبة؟ المزايا؟
1>. التغليف: أوعية الضغط العالي، المبادلات الحرارية، الهياكل الكبيرة التي تحتاج إلى مقاومة التآكل.
2>. سبيكة صلبة: المكونات الصغيرة، درجات الحرارة القصوى/النقاء (مثل أفران أشباه الموصلات).
لاحتياجات المشروع المحددة (مثل درجة الحرارة، تركيز الحمض)، استشر مخططات التآكل لتحديد سبيكة التغليف المثالية!
| العامل | الأنابيب المغلفة | Inconel 625 الصلب |
|---|---|---|
| التكلفة | أقل بـ 3-5 مرات | مرتفع جدا |
| الوزن | محسن (القلب الفولاذي) | ثقيل |
| القوة | السلامة الهيكلية API X65 | قوة خضوع أقل (414 ميجا باسكال) |
| مقاومة التآكل | طبقة حاجز Inconel 625 | مقاومة كاملة |
التطبيقات
النفط والغاز:
خطوط الأنابيب تحت سطح البحر، الناهضات، خطوط التدفق في الخدمة الحمضية (بيئات H₂S/CO₂).
أنابيب الحفر السفلية، المشعبات، الصمامات.
المعالجة الكيميائية:
المفاعلات، المبادلات الحرارية، أنظمة معالجة الأحماض.
توليد الطاقة:
أنظمة FGD (إزالة الكبريت من غاز المداخن)، أنابيب الغلايات.
البرية والبحرية / البحرية:
أنابيب حقن مياه البحر، أنظمة الصابورة.
