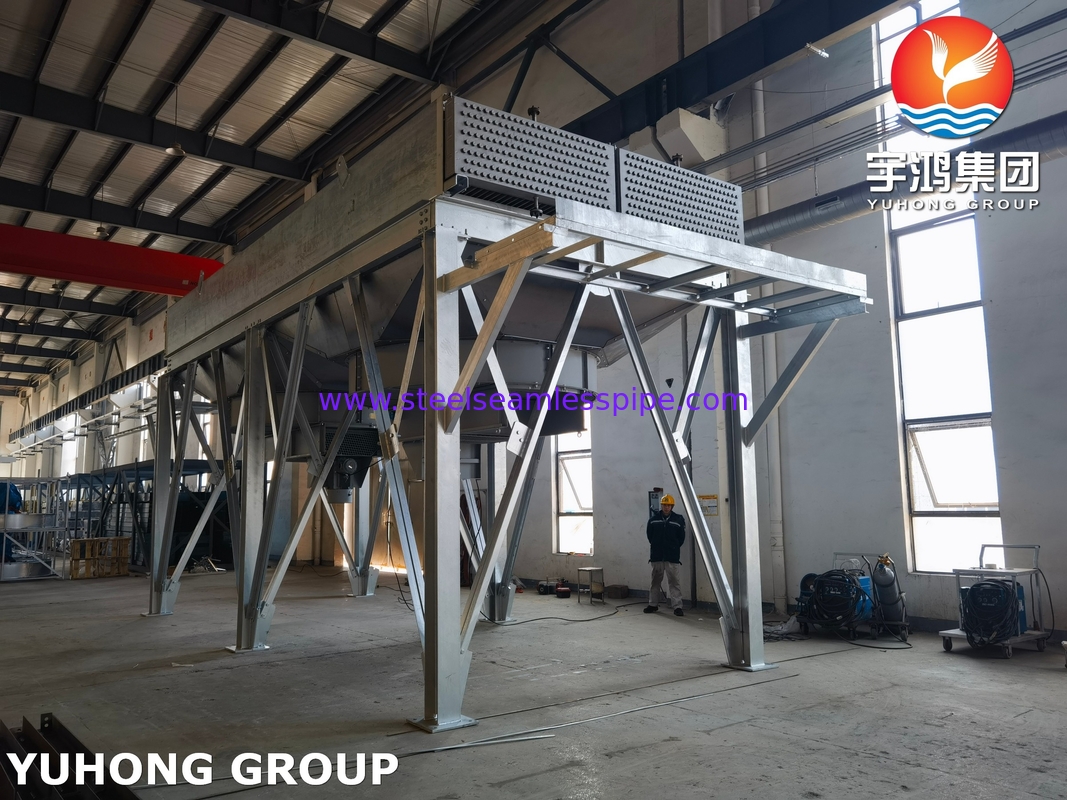

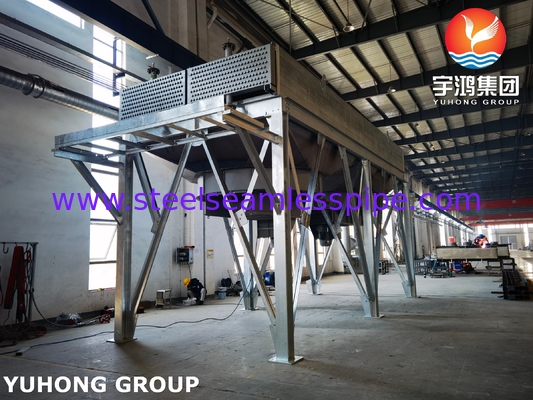

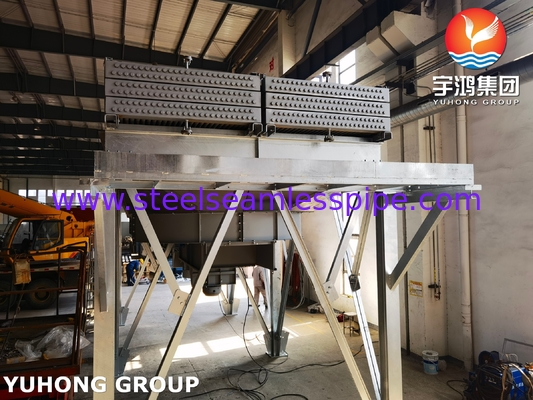

نوع انفجار الهواء المبادل الحراري المبرد بالهواء المدمج G Fin Tube API 661 ASME VIII Div.1 ، ISO 13706

نوع انفجار الهواء المفقود المبرد بالهواء مبادلة الحرارة، أنبوب G Fin المدمج، API 661 ، ASME VIII Div.1 ، ISO 13706


هـمبادلة حرارة أفقية مبردة بالهواء (ACHE)هو نوع من مبادلات الحرارة حيثتدفقات سائل العملية الساخنة من خلال الأنابيب الأفقية بينما يتم إجبار الهواء المحيطي أو تحفيزه عبرهاللتبريد. هذه تستخدم على نطاق واسع فيالمصافي ومصانع البتروكيماويات ومحطات الطاقة ومرافق معالجة الغازبسبب كفاءتها وتصميمها لتوفير المساحة.



1السمات الرئيسية لـ ACHEs الأفقية

A. التصميم والمكونات

1. مجموعة الأنابيب

   • أنابيب أفقية(عادة ما تكون مكونة من أجنحة لتحسين نقل الحرارة).

   • المواد:الفولاذ الكربوني، الفولاذ المقاوم للصدأ، النحاس والنيكل، التيتانيوم.

   • زعانف:الألومنيوم (الأكثر شيوعًا) ، الفولاذ المقاوم للصدأ ، أو الفولاذ المجلفن.

2. المشجعين والسائقين

   • السحب القسري (مروحة أسفل الحزمة)أوالسحب المحفز (مروحة فوق الحزمة).

   • أنواع المروحة:محوري أو طرد مركزي.

   • السائقين:محركات كهربائية، توربينات بخارية، أو أنظمة هيدروليكية.

3. الرؤوس والفوهات

   • من نوع القابس، لوحة الغطاء، أو رؤوس المجموعات.

   • فوهات مصممة لالتوسع الحراري.

4. هيكل الدعم

   • إطار من الفولاذ الكربونيمع طبقة مقاومة للتآكل.

   • مصممة لالأحمال الرياحية والزلزالية(حسب API 661).

ب - تكوين التدفق

• تدفق سائل العملية: أنابيب داخلية (ممر واحد أو متعدد الممرات).

• تدفق الهواءالتدفق المتقاطع على الأنابيب ذات الأجنحة.

2مزايا الـ ACHEs الأفقية

✔كفاءة الفضاء✓ بصمة صغيرة مقارنة بالتصاميم الرأسية.
✔توزيع هواء أفضلالتبريد المتساوي بسبب تدفق الهواء الأفقي.
✔سهولة الصيانةيمكن إزالة حزم الأنبوب بسهولة لتنظيفها.
✔تخطيط مرنيمكن تركيبها على رفوف الأنابيب أو على مستوى الأرض.
✔كفاءة الطاقةمروحة ذات سرعة متغيرة تحسن استهلاك الطاقة

3التطبيقات الشائعة

• المصافي: تبريد تدفقات الهيدروكربونات (مثل المكثفات الجوية).

• محطات الطاقة: التبريد المساعد لزيت التشحيم وزيت المحول.

• معالجة الغاز: مكثفات لسوائل الغاز الطبيعي (NGL).

• المصانع الكيميائية: مفاعلات التبريد، أعمدة التقطير.

4اعتبارات التصميم (مطابقة API 661)

أ - الأداء الحراري

• درجة حرارة البيئة المصممة: عادة38 درجة مئوية.

• درجة حرارة الاقتراب: الفرق بين درجة حرارة عملية الخروج والهواء المحيط (عادة10°20°C)

ب - التصميم الميكانيكي

• حمولة الرياح: يجب أن تتحمل160 كم/ساعة (100 ميل/ساعة)الرياح.

• التصميم الزلزالي: لكل رموز محلية (مثل ASCE 7).

• إعفاء التآكل: الحد الأدنى1.5 مم (1/16 بوصة).

C. التحكم في الاهتزاز والضوضاء

• تحليل التردد الطبيعيلتجنب الرنين

• أغطية صوتيةإذا تجاوزت الضوضاء85 ديسيبل ((A).

5صيانة وإصلاح الأخطاء

6المقارنة: الأفقية مقابل العمودية

الاستنتاج

المبادلات الحرارية الأفقية المبردة بالهواء متعددة الاستخدامات وفعالة وسهلة الصيانة ، مما يجعلها مثالية للمصافي ومحطات توليد الكهرباء ومعالجة الغاز. وتشمل معايير الامتثال الرئيسية API 661 ،الصيغة ISO 13706و ASME BPVC.
