| Place of Origin: | China |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME,ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2015 |
| Model Number: | YH-HX-STHE |
| الحد الأدنى لكمية: | 1 مجموعة |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Export standard packaging |
| Delivery Time: | Depend on quantity |
| Payment Terms: | T/T,L/C |
| القدرة على العرض: | 5000 طن سنويا |
| المنتج: | محولات الحرارة للقشرة والأنابيب | المواد: | الفولاذ المقاوم للصدأ ، التيتانيوم ، سبائك النحاس ، سبيكة النيكل ، الصلب الكربوني ، سبيكة الصلب |
|---|---|---|---|
| معيار التصميم: | ASME BPVC القسم الثامن ، div. 1 ؛ معايير TEMA | تطبيق: | النفط والغاز ؛ محطات الطاقة ؛ الصناعة الكيميائية ؛ HVAC |
| إبراز: | محول الحرارة للقشرة والأنابيب,محولات الحرارة للقشرة والأنابيب,محول الحرارة TEMA للقشرة والأنابيب,ASME Shell and Tube Heat Exchanger,TEMA Shell and Tube Heat Exchanger |
||

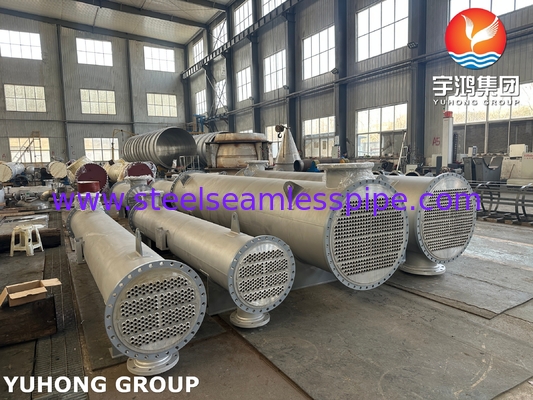

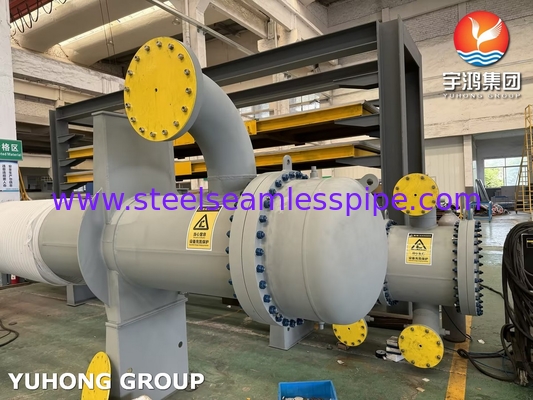

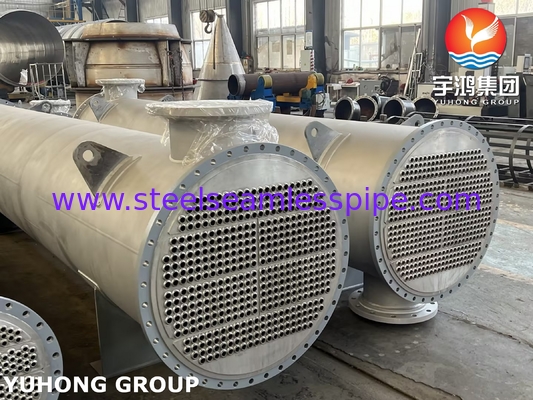

محول الحرارة للقشرة والأنابيب معتمد من قبل ASME
ما هو مُبادل الحرارة للقشرة والأنابيب (STHE) ؟
المبادل الحراري للقشرة والأنابيب (STHE) هو النوع الأكثر استخدامًا من المبادل الحراري في التطبيقات الصناعية بسبب صلابته وتنوعهوالقدرة على التعامل مع الضغوط العالية ودرجات الحرارةيتكون من قذيفة (وعاء ضغط كبير) مع مجموعة من الأنابيب في الداخل. يتدفق أحد السوائل من خلال الأنابيب (جانب الأنابيب) ، والآخر يتدفق خارج الأنابيب داخل القذيفة (جانب القذيفة).يتم نقل الحرارة بين السوائل اثنين من خلال جدران الأنبوب.
تُخضع مؤسسات التنمية العلمية والاجتماعية لمعايير رئيسية:
1.قانون ASME للدبابات والأوعية الضغطية (BPVC) ، القسم الثامن، القسم 1: يضمن سلامة الأوعية الضغطية.
2معايير TEMA (جمعية مصنعي المبادلات الأنبوبية): تحدد التصميم الميكانيكي والتسامحات وممارسات التصنيع.
التفاصيل التقنية الرئيسية وفقًا لـ ASME و TEMA
1معايير التصميم
قسم ASME BPVC الثامن، القسم 1:
- يغطي تصميم حدود الضغط (القشرة، أوراق الأنابيب، القنوات).
-تتطلب حسابات للسمك الأدنى، تعزيز الفوهة، واختبار الهيدروستاتيكي.
معايير TEMA (الفئات R و C و B):
- الفئة R: تطبيقات المصافي والعمليات الشديدة (الضغوط/درجات الحرارة العالية).
- الفئة ج: الخدمة التجارية والصناعية العامة.
الفئة ب: خدمة العمليات الكيميائية (بيئات تآكل).
2مكونات وتكوين
| مكون | الوصف |
| قشرة | وعاء أسطواني (فولاذ الكربون، الفولاذ المقاوم للصدأ، الخ) حسب ASME VIII-1. |
| أنابيب | الأنابيب المستقيمة / U-شكل (OD 5/8 "إلى 2") ، المواد المختارة لمقاومة التآكل / الحرارية. |

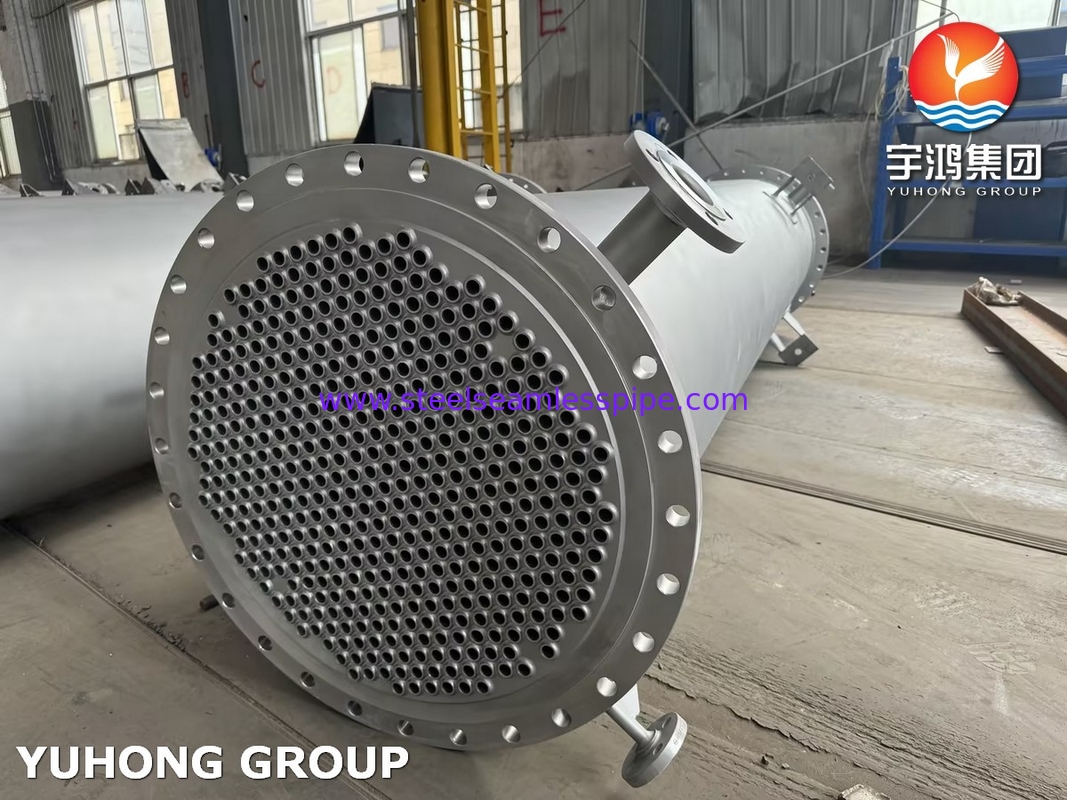

| أوراق الأنبوب | صفيحة سميكة محفورة للأنابيب؛ مصممة وفقاً لمعيار ASME VIII-1 (كفاءة الرباط ≥ 50%). |
| أجهزة تحريك | أجهزة تحريك قطاعية أو محورية أو نوع قضيب لتوجيه التدفق الجانبي للقذيفة (قواعد المسافة TEMA). |
| القناة/العنوان | أغطية قابلة للإزالة (أنواع الرأس الأمامي / الخلفي TEMA: A ، B ، N ، إلخ). |
| فوهات | منافذ الدخول / الخروج مقاسها حسب ASME B31.3 أو API 660. |
مثال تعيين TEMA:
أيه إس:
-A: الرأس الأمامي (غطاء محكّم).
قذيفة واحدة
-S: الرأس الخلفي العائم (حزمة السحب).
3التصميم الحراري
الجهد الحراري (Q):Q=U⋅A⋅ΔTLMTD
: معامل نقل الحرارة الإجمالي (W/m2·K).
: مساحة نقل الحرارة (OD أنبوب × طول × عدد الأنابيب).
: لوغ متوسط اختلاف درجة الحرارة (المعدل لترتيب التدفق).
ترتيبات التدفق:
- التدفق المضاد: أعلى كفاءة حرارية
- التدفق المتوازي: أبسط ولكن أقل كفاءة.
- التدفق العابر: شائع في المكثفات.
طريقة الفعالية-NTU:
تستخدم في ترتيبات تدفق معقدة أو خصائص السوائل المتغيرة.
4التصميم الميكانيكي
أبعاد القشرة والأنابيب:
- Shell ID: يتم تحديدها من خلال تخطيط حزمة الأنبوب (مثلث، مربع، مربع مدور).
مساحة الأنبوب: 1.25 × الأنبوب OD على الأقل (لتسهيل التنظيف).
تصميم المكافحة:
- المكافحة القطاعية (20~50% قطع) مع المسافة لكل TEMA (دقيقة 1/5 ID قذيفة أو 2").
لا توجد أنابيب في النافذة (NTIW): يزيل المناطق الميتة.
انخفاض الضغط:
-جانب القذيفة: تم تحسينه عن طريق المسافة / القطع
جانب الأنبوب: وظيفة سرعة السائل وطول الأنبوب.
5اختيار المواد
| مكون | المواد الشائعة | إرشادات ASME/TEMA |
| قشرة | فولاذ الكربون (SA-516) ، SS 316 ، Hastelloy | معدل التآكل (3 ملم نموذجي). |
| أنابيب | SS 304/316 ، التيتانيوم ، Cu-Ni ، Inconel | متوافق مع مواد الغلاف لتجنب التآكل الغالفاني |
| أوراق الأنبوب | المواد المصفوفة (صلب الكربون + طبقة SS) | المعيار ASME VIII-1 لمتطلبات التوصيل المصفوف. |
| أغطية | الجلد الملتوي (SS + الجرافيت) ، PTFE | فئة TEMA R / C / B لحدود درجة الحرارة / الضغط. |
6الامتثال و الاختبار
الاختبار الهيدروستاتيكي:
-1.5 × ضغط التصميم (ASME VIII-1 UG-99).
-فحص كلا الجانبين من القذيفة والأنبوب بشكل منفصل
الاختبار الهوائي:
-1.1 × ضغط التصميم (إذا كان الاختبار الهيدروستاتيكي غير عملي).
متطلبات NDT:
- RT (اختبار الأشعة) لللحام.
-PT (المراتب الخارق) أو MT (الجسيمات المغناطيسية) لشقوق السطح.
7التطبيقات الشائعة
النفط والغاز: أجهزة التسخين المسبق، المبردات، المكثفات.
محطات توليد الكهرباء: مكثفات البخار، سخانات المياه
الصناعة الكيميائية: تبريد المفاعلات، التقطير.
مكيفات التبريد، التدفئة
المزايا والقيود
| المزايا | القيود |
| القدرة على الضغط العالي (متوافقة مع ASME). | عرضة للتلوث (جانب القشرة). |
| من السهل تنظيفها (حزم الأنابيب القابلة للإزالة). | مساحة أكبر مقارنة بمبادلات الحرارة |
| قابلة للتخصيص (تكوينات TEMA). | ارتفاع تكلفة المواد الغريبة (التيتانيوم). |
