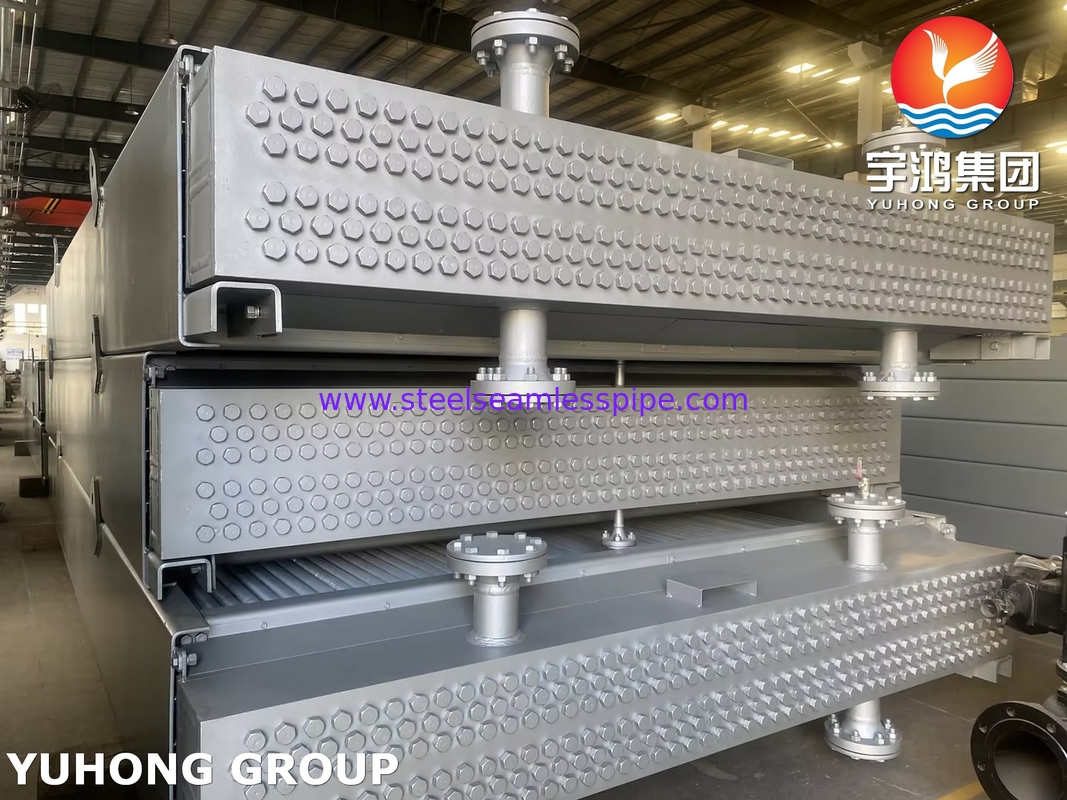

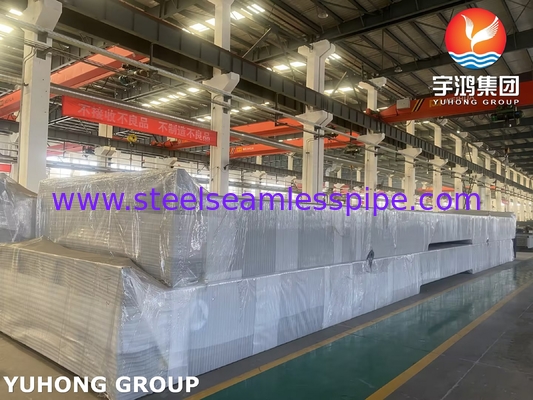

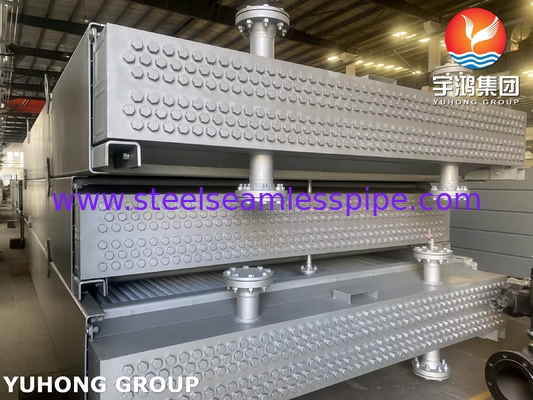

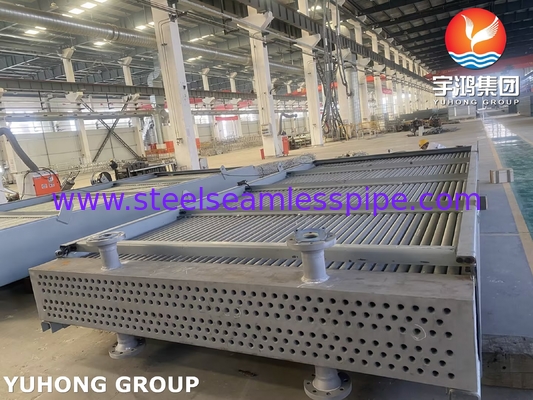

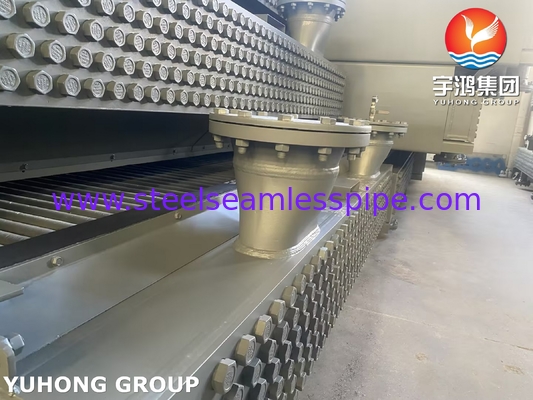

المعيار API 661 المبرد الهوائي مبادل الحرارة لخدمات تكرير النفط

المعيار API 661 المبرد الهوائي مبادل الحرارة لخدمات تكرير النفط


نطاق إيه بي آي 661

• ينطبق علىمحولات حرارة مبردة بالهواء بالهواء القسري أو المحفز.

• أغطيةالتصميم الميكانيكي,الأداء الحراري، والمتطلبات التشغيلية.

• نعملا..تنطبق على:

  • أنظمة التكييف

  • وحدات التبريد

  • مشعلات محركات الاحتراق الداخلي


  • حزم الأنابيب:

    • أنابيب عادة فيالفولاذ الكربوني، الفولاذ المقاوم للصدأ، أو السبائك(على سبيل المثال، Cu/Ni، التيتانيوم).

    • مرتبة فيالأفقي، الإطار A، أو الإطار Vالتكوينات

  • المشجعين والسائقين:

    • محركات كهربائية، توربينات بخارية، أو محركات هيدروليكية.

    • قطر المروحة ≤6.7 م (22 قدم)(الأحجام الكبيرة تحتاج إلى اعتبار خاص).

  • الرؤوس والفوهات:

    • مصممة حسبقسم VIII من ASME BPVC.

    • يجب أن تسمح الفوهاتالتوسع الحراري.

      المواد وحماية التآكل

    • أنابيب الزعانف:

      • زعانف الألومنيوم (أكثر شيوعًا) أو الفولاذ المقاوم للصدأ للبيئات المآكلة.

    • الدعم الهيكلي:

      • من الفولاذ الكربونيطبقات واقية(التصلب، الطلاء الايبوكسي).

    • إعفاء التآكل:

      • الحد الأدنى1.5 مم (1/16 بوصة)ما لم يحدد خلاف ذلك.


        متطلبات الأداء والاختبار

        أ - الأداء الحراري

      • درجة حرارة البيئة المصممة: عادة38 درجة مئويةما لم يتم تحديدها

      • التحقق من واجب الحرارة: يجب على البائع ضمان الأداء.

      • ب - الاختبار الميكانيكي

      • الاختبار الهيدروستاتي:

        • 1.5 × ضغط التصميمللأنابيب والرؤوس.

      • ج - التفتيش ومراقبة الجودة

      • فحص الأبعاد(موازنة الأنابيب، مسافة الزعانف).

      • الاختبار غير المدمر (NDT):

      • الأشعة السينية (RT)لللحام الحرج

      • مادة تخترق الصبغة (PT) أو جسيمات مغناطيسية (MT)لعيوب السطح

      • • API 661 مقابل المعايير الأخرى

          السمة	إيه بي آي 661	الصيغة ISO 13706	ASME BPVC
          النطاق	المواد الكهربائية المستخدمة في المصافي	الـ ACHEs العامة	أجزاء تحت الضغط فقط
          قواعد التصميم	الميكانيكية والحرارية التفصيلية	مماثلة لـ API 661	فقط احتواء الضغط
          الاختبار	هيدرو، اهتزاز، NDT	مماثلة	الهيدرولوجيا و التكنولوجيا الجديدة
          المواد	سبائك مقاومة للتآكل	مماثلة	أي معتمد من قبل ASME















          الأشعة السينية (RT)لللحام الحرج

        • مادة تخترق الصبغة (PT) أو جسيمات مغناطيسية (MT)لعيوب السطح

      •

      • اختبار تسرب الهواء:الاستقرار.
