| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ABS, GL, DNV, NK, PED, AD2000, GOST9941-81, CCS, ISO 9001-2008 |
| رقم الموديل: | أستم SA266 GR.2N |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | منصة نقالة ، علبة خشب رقائقي |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | L/C، T/T |
| STANDARD: | ASTM A266 ,ASME SA266 | MATERIAL: | GR.2N |
|---|---|---|---|
| USAGE: | HEAT EXCHANGER PART | TEST: | PT,UT |
| TYPE: | FORGED | SIZE: | 1/2" - 48" |
| إبراز: | أجزاء مقايض الحرارة ASTM A266,أجزاء مقايض الحرارة ASME SA266,غطاء قناة المبادل الحراري,ASME SA266 Heat Exchanger Parts,Heat Exchanger Channel Cover Flange |
||

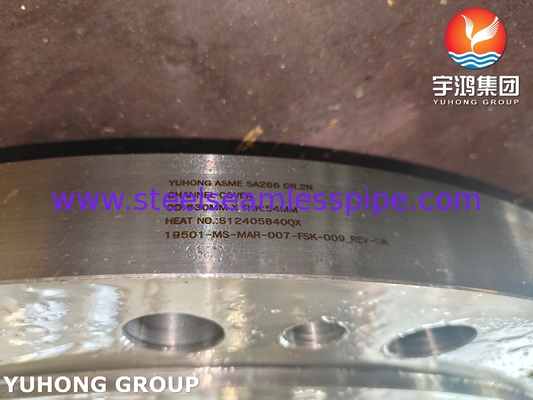

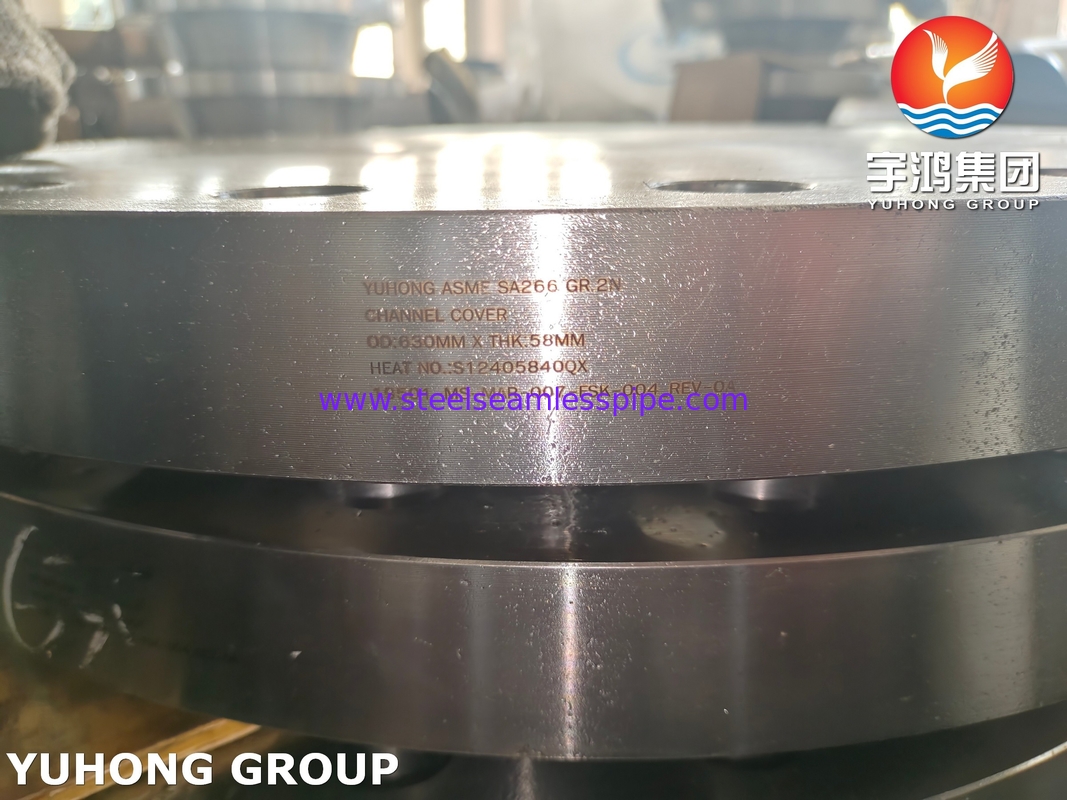

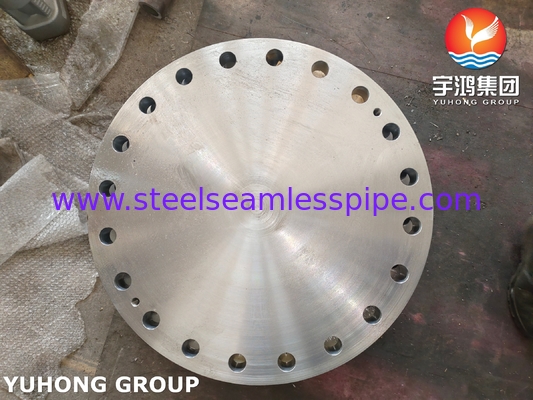

أجزاء مبادلة الحرارة ASTM A266 ASME SA266 GR.2N قناة غطاء الشريط
تعريف:
غطاء القناة هو غطاء أو غطاء يستخدم لإغلاق أو حماية القنوات في المعدات (مثل قنوات السوائل أو قنوات الكابلات أو قنوات الهيكل الميكانيكي).يستخدم على نطاق واسع في المعدات الصناعية، أنظمة ميكانيكية أو هياكل المباني. وظيفتها الرئيسية هي منع الأجسام الغريبة من الدخول، وضمان سلامة التشغيل، أو الحفاظ على إغلاق النظام.
الوظيفة الرئيسية:
1الحماية:
- منع الملوثات الخارجية مثل الغبار والحطام والسائل من دخول داخل القناة.
- منع الموظفين من لمس المناطق الخطرة (مثل الأجزاء الدوارة أو درجات الحرارة العالية أو المكونات الكهربائية).
2. الختم:
- في أنظمة السوائل (مثل المضخات والصمامات) ، يضمن غطاء القناة أن القناة مغلقة لمنع التسرب.
- في المعدات الكهربائية ، يوفر حماية الغبار والماء (مثل درجة حماية IP).
3الدعم الهيكلي:
- في بعض التصاميم، يمكن استخدام الغطاء كمكون هيكلي لتعزيز صلابة أو استقرار القناة.
سيناريوهات التطبيق الشائعة:
1المضخات والضغط
- تغطية قنوات الدخول والخروج من السائل لضمان الختم وحماية الدوائر الداخلية أو الوعاء (مثل غطاء القناة المتدلية لمضخة طرد مركزي).
2مُبادل الحرارة:
- اغلق قناة تدفق سائل التبريد أو وسيلة الحرارة لمنع فقدان الحرارة أو التلوث.
3المعدات الكهربائية
- غطاء قنوات الكابلات أو خزانات التحكم لحماية الكابلات وتلبية معايير السلامة.
4المباني والبنية التحتية:
- تغطية قنوات الصرف والأنابيب التهوية لمنع الانسداد أو دخول المواد الغريبة.
5المعدات الميكانيكية:
- غطاءات حماية للمعدات مثل آلات الأدوات والشرائط الناقلة لضمان التشغيل الآمن.
المواد والتصميم:
المواد:
- المعدن: الفولاذ المقاوم للصدأ (مقاوم للتآكل) ، الألومنيوم (خفيف الوزن) ، الفولاذ الكربوني (قوة عالية).
| البند | المواصفات الكيميائية لـ ASTM A266، % | ||
| الدرجة الأولى والثانية | الصف الثالث | الصف الرابع | |
| ج | ≤ 0.30 | ≤ 0.35 | ≤ 0.30 |
| م | 0.40 ~ 105 | 0.80 ~ 135 | 0.80 ~ 135 |
| (ب) | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| S | ≤ 0.025 | ≤ 0.025 | ≤ 0.025 |
| نعم | 0.15 ~ 0.35 | 0.15 ~ 0.35 | 0.15 ~ 0.35 |
| الجهد المتطلبات |
الدرجة الأولى | الدرجة الثانية والرابعة | الصف الثالث |
|---|---|---|---|
| (ت.س. min) ksi [Mpa] |
60~85 [415-585] |
70~95 [485 ~ 655] |
75~100 [515-690] |
| و.س. أقل ksi [Mpa] |
30 [205] |
36 [250] |
37.5 [260] |
| EL. في 2" أو [62.5 ملم] % |
23 [21] |
20 [18] |
19 [17] |
|
R.O.A % |
38 | 33 | 30 |
خصائص التصميم:
- التصميم القابل للإزالة (لتسهيل الصيانة والتفتيش).
- مع غطاء الختم أو هيكل التقطيع (التغليف المحسن).
- نافذة شفافة (لمراقبة حالة التشغيل الداخلية).
المعايير ذات الصلة:
- المعدات الصناعية: ASME B31.3 (أنابيب العملية) ، ISO 13857 (حماية السلامة الميكانيكية).
- الحماية الكهربائية: IEC 60529 (درجة حماية IP).
- المبنى: EN 1433 (معيار الحمل لتغطية قنوات الصرف الصحي).
اعتبارات اختيار:
1الظروف البيئية: مقاومة للتآكل (البيئة الكيميائية) ، مقاومة درجات الحرارة العالية (نظام المرجل).
2متطلبات الحمل: الحاجة إلى تحمل تدوس الموظفين أو ضغط المعدات (مثل غطاء قنوات الأرض الصناعية).
3سهولة الصيانة: هل تحتاج إلى تفكيكها بشكل متكرر للتفتيش؟
4الامتثال: يتوافق مع الشهادات الصناعية للسلامة والجودة (مثل CE و UL).
مثال:
- غطاء قناة المضخة الطرد المركزي: عادة ما يصب في الفولاذ المقاوم للصدأ ، ويتم تثبيته بواسطة المسامير ، مع ختم مدرج في الداخل لمنع تسرب السائل.
- غطاء الحوض: مادة بلاستيكية أو معدنية خفيفة الوزن مع نسيج مضاد للنزلق ، سهلة لفتح بسرعة أثناء الصيانة اليومية.
