| مكان المنشأ: | الصين |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME ,PED, API , ABS, LR, DNV, GL , BV, CCS |
| رقم الموديل: | ASTM A105 ، الحديد الناعم |
| الحد الأدنى لكمية: | حاسب شخصي 1 |
|---|---|
| تفاصيل التغليف: | حالة خشبية رقائق |
| وقت التسليم: | 7 أيام |
| شروط الدفع: | الاعتماد المستندي، تي/تي |
| الاسم: | غسيل الحلقة المشتركة R-Octagonal | STANDARD: | ASTM A105, ASME SA105,SOFT IRON |
|---|---|---|---|
| الحجم: | 1/2 "إلى 24" | فصل: | 150 رطل إلى 2500 رطل |
| إبراز: | 1500LB فلنج الفولاذي,شفرة فولاذية ثمانية الأطراف,فليانج حديدي ناعم من الصلب,R-Octagonal Steel Flange,Soft Iron Steel Flange |
||

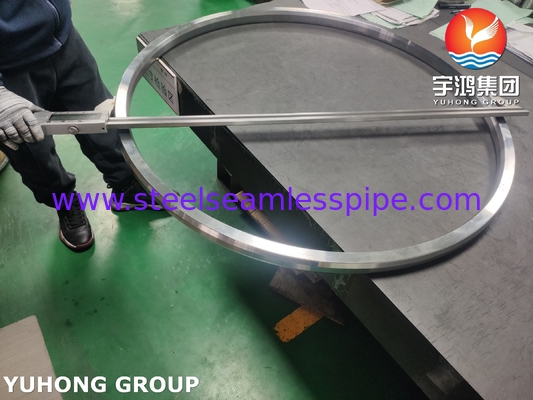

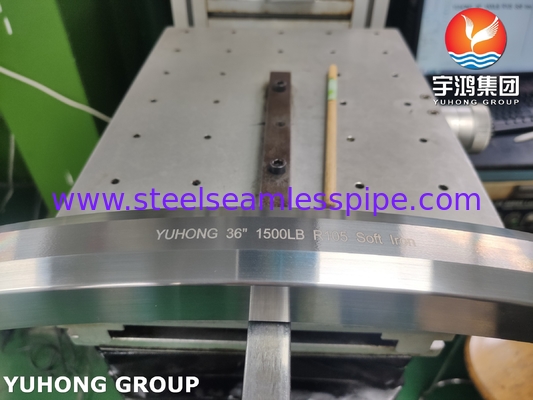

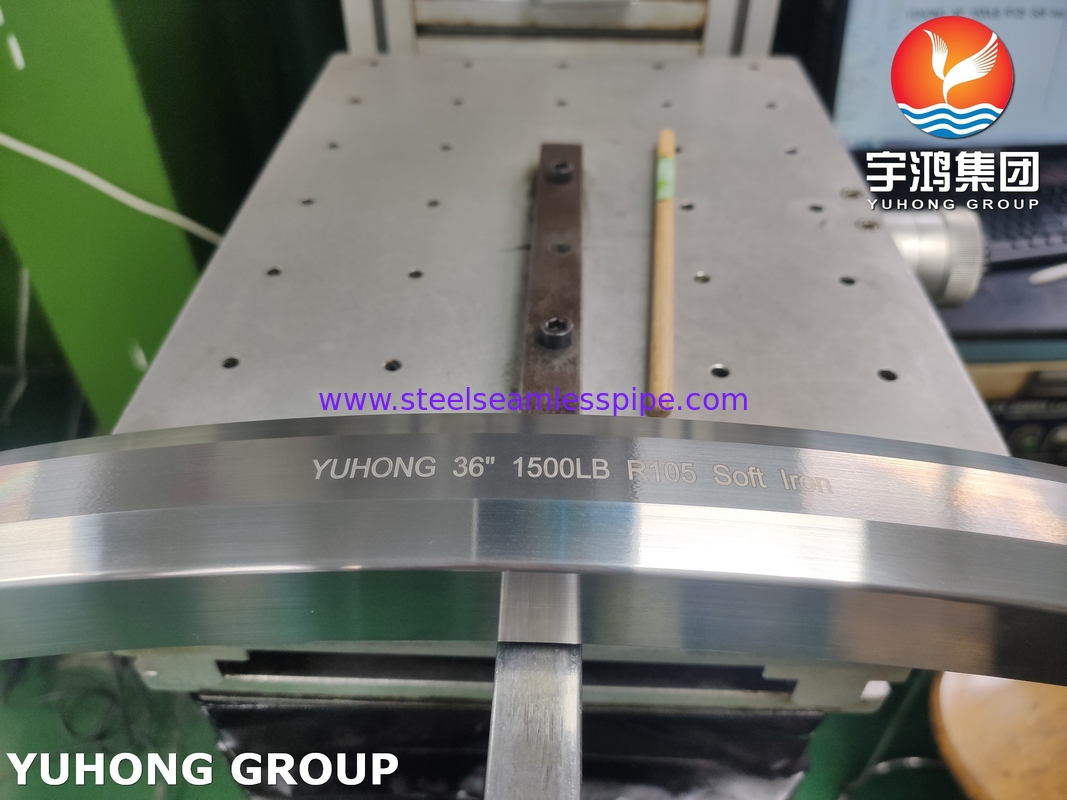

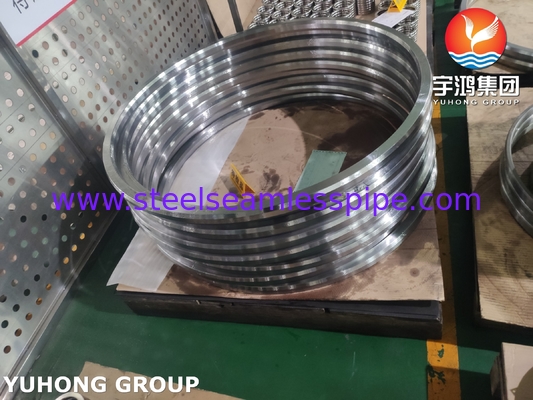

حديد ناعم فولاذ فلنج حلقة المشتركة غسيل R-ثمانية الأطراف 1500LB
صمامات الحلقات المشتركة من النوع R هي مكونات ختم متخصصة تستخدم في تطبيقات الضغط العالي ودرجات الحرارة العالية ، وخاصة في صناعة النفط والغاز.مصممة لاستخدامها في المفاصل ذات الطراز الحلقية (RTJ)، والتي توجد عادة في خطوط الأنابيب والصمامات وغيرها من المعدات التي تتطلب ختمًا قويًا.
أنواع أغلفة الحلقات المشتركة من نوع R:
1. الحلقة البيضاوية المشتركة:
-شكل: قطع عرضي بيضاوي.
- التطبيقات: عادة ما تستخدم في تطبيقات الضغط المنخفض مقارنة مع الصمامات الثمانية الأطراف.
- المعايير: تتوافق مع مواصفات ASME B16.20 و API 6A.
- المواد: مصنوعة من الحديد الناعم أو الصلب منخفض الكربون أو الفولاذ المقاوم للصدأ، اعتمادا على التطبيق.
2- غسيل الحلقة الثمانية الأطراف:
-شكل: قطعة ثمانية الأطراف.
- التطبيقات: مناسبة لتطبيقات الضغط العالي ودرجة الحرارة العالية بسبب أدائها الممتاز في الختم.
- المعايير: تتوافق مع مواصفات ASME B16.20 و API 6A.
- المواد: مصنوعة من الحديد الناعم أو الفولاذ منخفض الكربون أو الفولاذ المقاوم للصدأ
الخصائص الرئيسية:
- أداء الختم العالي: توفر كل من الصمامات البيضاوية والثمانية الأطراف ختمًا ممتازًا في ظل الظروف القاسية.
- متانة: مصممة لتحمل الضغوط العالية، درجات الحرارة، والبيئات التآكل.
- إعادة الاستخدام: يمكن إعادة استخدامها في كثير من الأحيان إذا لم تتلف أثناء التثبيت أو إزالة.
- المعالجة الدقيقة: تصنيعها إلى مساوئ ضيقة لضمان مناسبة والختم.
التطبيقات:
- أنابيب النفط والغاز
- المصافي
- مصانع المعالجة الكيميائية
- أوعية الضغط العالي
- معدات رأس البئر
نصائح التثبيت:
1تأكد من أن وجوه الشبكة نظيفة و خالية من الأضرار
2اصطف الصمغ بشكل صحيح داخل خندق شاشة RTJ.
3. تشديد المسامير بالتساوي وبشكل تدريجي إلى عزم الدوران المحدد لتجنب التشوه.
المعايير والمواصفات:
- ASME B1620: يشمل المسامير المعدنية للفلنجات الأنابيب، بما في ذلك المسامير RTJ.
- API 6A: يحدد المتطلبات الخاصة بمعدات رأس البئر وشجرة عيد الميلاد ، بما في ذلك غطاءات RTJ.
من خلال اختيار النوع المناسب (البيضاوي أو الثمانية الأطراف) والمواد ، يمكن أن توفر غشاشات المفاصل الحلقية من النوع R ختمات موثوقة ودائمة في البيئات الصناعية المطالبة.
| مادة غسيل الحلقة | القسوة القصوى | |
| برينيل | مقياس روكويل "ب" | |
| حديد ناعم | 90 | 56 |
| الفولاذ منخفض الكربون | 120 | 68 |
| 4-6 كروم 1 ⁄ 2 Mo | 130 | 72 |
| النوع 410 | 170 | 86 |
| النوع 304 | 160 | 83 |
| النوع 316 | 160 | 83 |
| النوع 347 | 160 | 83 |
