| Place of Origin: | China |
| اسم العلامة التجارية: | YUHONG |
| إصدار الشهادات: | ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO |
| Model Number: | ASME SA516 Gr.70 |
| Minimum Order Quantity: | 1pc |
|---|---|
| الأسعار: | قابل للتفاوض |
| Packaging Details: | Ply Wooden Case/Pallet/Customized |
| Delivery Time: | Depends On Quantity |
| Payment Terms: | T/T, L/C |
| Supply Ability: | ACCORDING TO CUSTOMER'S REQUEST |
| Specification: | ASME SA516 | NDT: | UT, PT MT |
|---|---|---|---|
| Grade: | 70 | Application: | Heat Exchanger, Boiler, Pressure Vessel, Chemical Reactor, Power Plant, Energy , Petrochemical |
| إبراز: | الصفيحة المكشوفة من فولاذ الكربون,الصفيحة الوقائية ASME SA516,الصفحة الصفحة الصفحة الصفحة الصفحة الصفحة الصفحة,ASME SA516 Baffle Plate,ASME SA516 Gr 70 Heat Exchanger Plate |
||

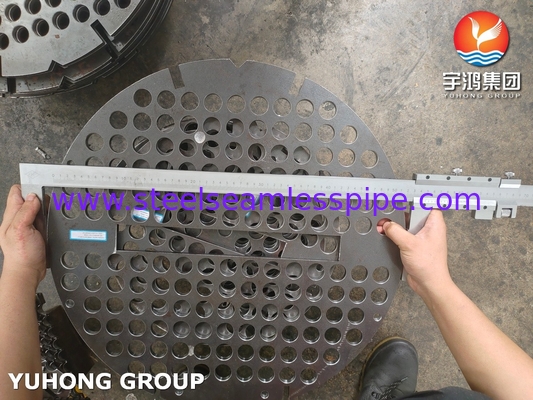

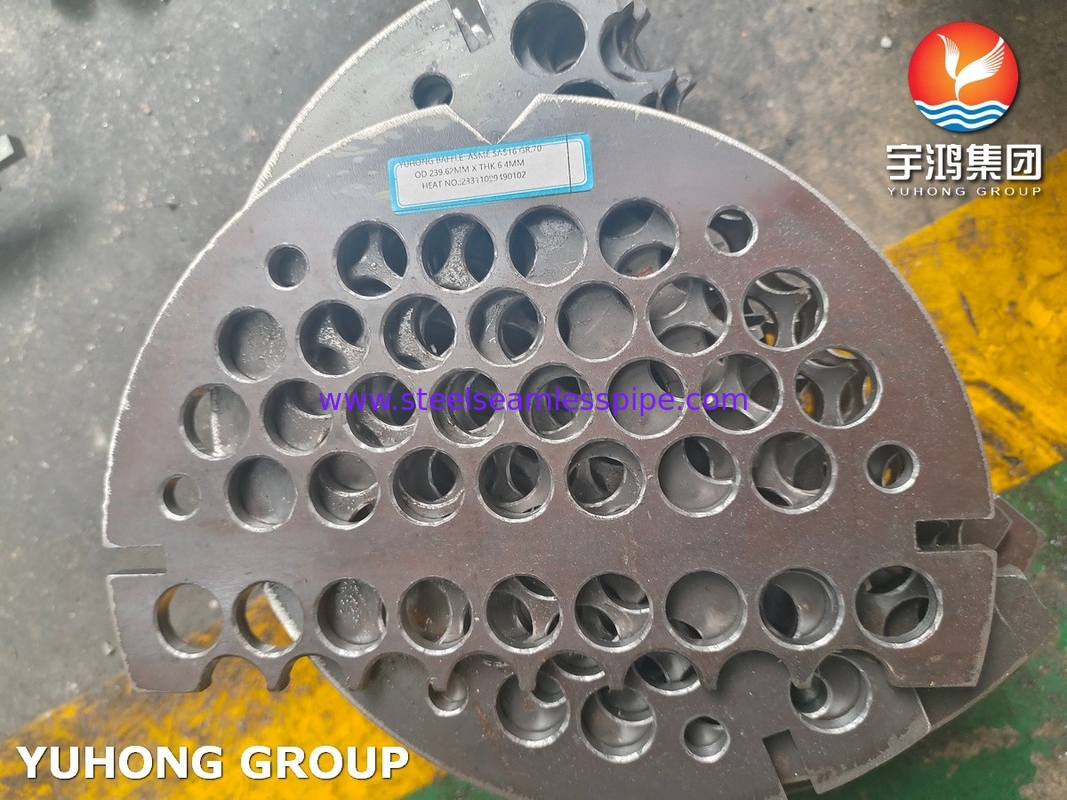

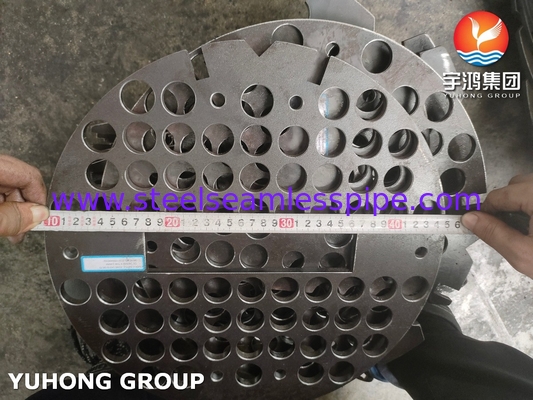

ASME SA516 Gr.70 لوحة عازلة من الفولاذ الكربوني لمبادل الحرارة
تعتبر المدافعات مكونات حاسمة في مجموعة متنوعة من الأنظمة الصناعية ، وخاصة في المعدات مثل مبادلات الحرارة والغلاد والعمودات المقطرة.هذه الألواح عادة ما تكون مسطحة وموضعة بشكل استراتيجي داخل السفينة وتخدم أغراض مختلفةإنها لوحات أو أقراص رقيقة يتم وضعها بشكل استراتيجي داخل الغلاف لتوجيه تدفق السائل وتعزيز كفاءة نقل الحرارة.إنهم يعززون الاضطرابات ويمنعون تشكيل مناطق راكدة.
تقود الأنبوبات أثناء التجميع، وتمنع الاهتزازات الناجمة عن التدفق، وتوجيه السائل إلى جانب الغلاف لزيادة نقل الحرارة. يجب أن تناسبها بشكل جيد داخل الغلاف لمنع تجاوز السائل.المكافئات مطبقةيتم اختيار المواد لتكون متوافقة مع السائل على جانب القشرة لمنع التآكل. يؤمن التصنيع الدقيق لثقوب الأنابيب سهولة التجميع والصيانة.في التطبيقات السائلةفي الغازات ، تحتل المدافعات عادةً 20-30٪ من قطر القشرة ، في حين تحتل 40-45٪ في تطبيقات الغازات. يتم توزيع المدافعات بالتساوي لتقليل انخفاض الضغط وضمان سرعة السائل المتساوية.
تأثير لوحة الحاجز
(1) زيادة سرعة تدفق السائل في جانب القشرة.
(2) زيادة كثافة الاضطرابات.
(3) تحسين كفاءة نقل الحرارة.
(4) دعم أنبوب تبادل الحرارة.
كيف تتم معالجة الحاجز؟
عملية التصنيع للمحافظ هي نفسها بالنسبة لألواح الأنابيب. نظرًا لأن المبادل الحراري يتطلب عادةً عدة محافظات ، فيتعين تجميعها معًا وحفرها في وقت واحد.
ما هي المواد التي يمكن معالجتها للكاف؟
يمكننا معالجة مجموعة متنوعة من المواد وفقًا لمتطلبات العملاء. المواد التقليدية هي فولاذ الكربون والفولاذ المقاوم للصدأ والفولاذ المسبوب والنحاس.بعض العملاء يحتاجون إلى مواد النحاس والنيكل، وبعض العملاء يتطلبون مواد التيتانيوم.
التركيب الكيميائي لـ A516 GR70
|
ج |
نعم |
م |
(ب) |
S |
ال |
سي سي |
كيو |
نـي |
(مو) |
Nb |
(تاي) |
V |
|
0.18 |
0.4 |
0.95/150 |
0.015 |
0.008 |
0.02 (دقيقة) |
0.3 |
0.3 |
0.3 |
0.08 |
0.01 |
0.03 |
0.02 |
المواد المكافئة
| المعيار البريطاني | المعيار الأوروبي | ASTM/ASME |
| BS1501-224-490A/B | EN10028 P355GH | A/SA516 - الدرجة 70 |
المتطلبات الميكانيكية
| الخصائص الميكانيكية | القيمة |
|---|---|
| قوة الشد، MPa (ksi) | 485-620 (70-90) |
| قوة الجهد، دقيقة MPa (ksi) | 260 (38) |
| الإطالة الدقيقة، % 200 ملم (8 بوصة) | 17 |
| الإطالة الدقيقة، % 50 ملم (2 بوصة) | 21 |
التطبيقات:
- المصافي
- النفط والغاز
- توليد الطاقة
-المعدات الصيدلانية
-صناعة الخيوط والورق
