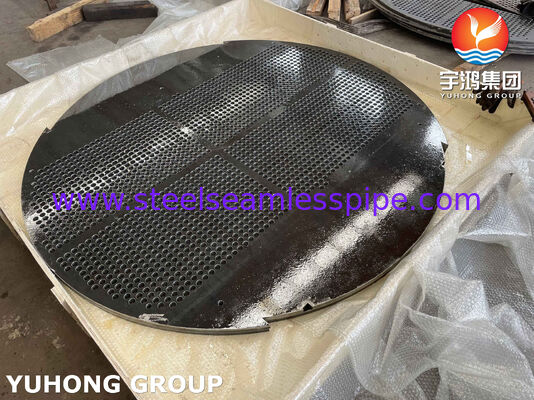

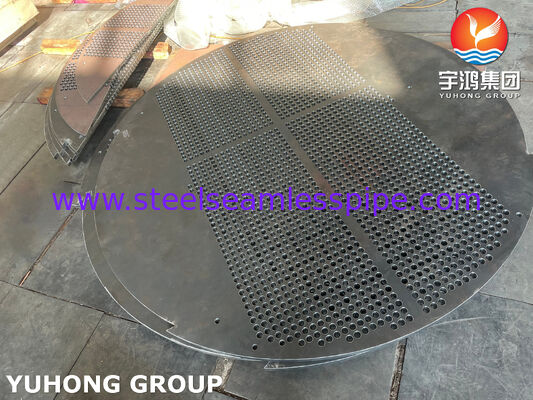

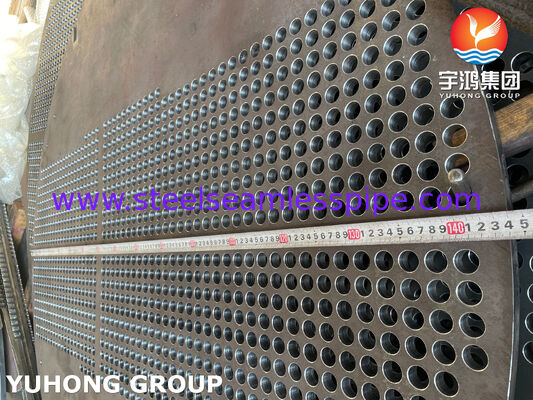

صفيحة البافل من الفولاذ الكربوني صفيحة دعم ASME SA516 GR 70 للمبادل الحراري

صفيحة البافل من الفولاذ الكربوني صفيحة دعم ASME SA516 GR.70 للمبادل الحراري

لمحة عامة عن المنتج
يتم تصنيع لوحات الحماية والدعم من الصلب الكربوني الصف ASME SA516 70 ، المواد المفضلة في الصناعة للمكونات الداخلية في مبادلات الحرارة والحاويات الضغطية.هذه اللوحات تلعب دورا حاسما، دور مزدوج: لوحات الحاجز توجيه تدفق السوائل الجانب الصدري عبر حزمة الأنابيب لتحقيق كفاءة نقل الحرارة المثلى ، في حين أن لوحات الدعم تمنع هبوط الأنابيب والأضرار الناجمة عن الاهتزاز.المصنوعة وفقاً لمعايير TEMA الدقيقة، أنها تضمن أداء موثوق به وطول العمر في خدمات صناعية متطلبة.

الميزات الرئيسية والمزايا

تصميم مزدوج الوظائف: لوحات الحاجز (مع قطع قطرية أو قطرية مزدوجة أو قرص وكعكة) تخلق تدفقًا مضطربًا وتزيد من معامل نقل الحرارة.أطباق الدعم (مع ثقوب ترخيص أكبر) توفر دعمًا أساسيًا في منتصف الفترة لخيوط الأنابيب الطويلةالحماية من الفشل.

التوازن الأمثل بين القوة والاقتصاد: SA516 Gr.70 يوفر قوة ممتازة وصلابة بسعر تنافسي، مما يجعله الاختيار القياسي لمعظم المياه والبخار والنفط والغاز،خدمات الكيماويات غير العدوانية.

قابلية التصنيع المتفوقة والاتساق: هذه اللوحة الفولاذية القياسية توفر خصائص معالجة متسقة، مما يسمح لنا بإنتاج نظيفة،حواف قطعة دقيقة و ثقوب أنابيب مع تسامحات ضيقة لتناسب مثالية داخل غلاف المبادل.

الموثوقية المثبتة: كلوحة جودة وعاء الضغط، SA516 Gr.70 معروف لأدائها الموثوق به تحت الدورة الحرارية والإجهاد الميكانيكي،المساهمة في السلامة الهيكلية الشاملة للمبادل الحراري.

قابلية تتبع المواد: يمكن توفير جميع اللوحات مع تقارير اختبار المواد الكاملة (MTRs) التي تشهد الامتثال لمواصفات ASME SA516 Gr.70 لخصائص الكيمياء والميكانيكية.

الوظائف الرئيسية في مبادل الحرارة:

صفيحة الحاجز: توجه السائل إلى جانب القشرة، وزيادة السرعة، وتحسين نقل الحرارة، وتقليل المناطق الميتة.

لوحة الدعم: توفر الدعم الميكانيكي للأنبوبات ، وتقلل من الانحراف ، وتخفف الاهتزاز الناجم عن التدفق (FIV).

تطبيقات نموذجية

توليد الطاقة: سخانات المياه، مكثفات، مبردات زيت التشحيم.

تكرير النفط والغاز: مبادلات النفط الخام، مبردات المنتجات.

الكيمياء والبتروكيماويات: مختلف تسخينات العمليات والباردات.

نظام التكييف والتهوية والصناعة العامة: مبادلات الحرارة ذات القشرة والأنابيب لمهام التبريد / التدفئة المتعددة.

المواصفات التقنية (لخلاصة)

معيار المواد: ASME SA516 / ASTM A516 ، الدرجة 70 (المعيار).

سمك الصفيحة: تصنيع مخصص حسب رسومات العميل (المدى الشائع: 3/16 ′′ إلى 1 ′′ +).

التصميم والقطع: القطع الدقيق لنوع المنحرف المحدد (% قطع قطعي ، إلخ) وتخطيط ثقب الأنبوب وفقًا لمعايير TEMA ومواصفات العميل.

الشهادة الرئيسية: شهادة اختبار المواد (MTR) متوفرة عند الطلب.

لماذا تختار أطباقنا المزدوجة والدعمية؟
نحن نفهم أن المكونات الداخلية حيوية لتبادل الأداء والمتانةنحن نضمن لوحاتنا تساهم في نقل الحرارة بكفاءة وموثوق بها، التشغيل الخالي من الاهتزاز من مجموعة الأنابيب بأكملها.
