الصلب المقاوم للصدأ و ورق الأنابيب للقشرة و أنابيب مبادلات الحرارة

و (بافل)أوراق الأنابيب المستخدمة في مبادلات الحرارة

ما هي الأقراص ؟

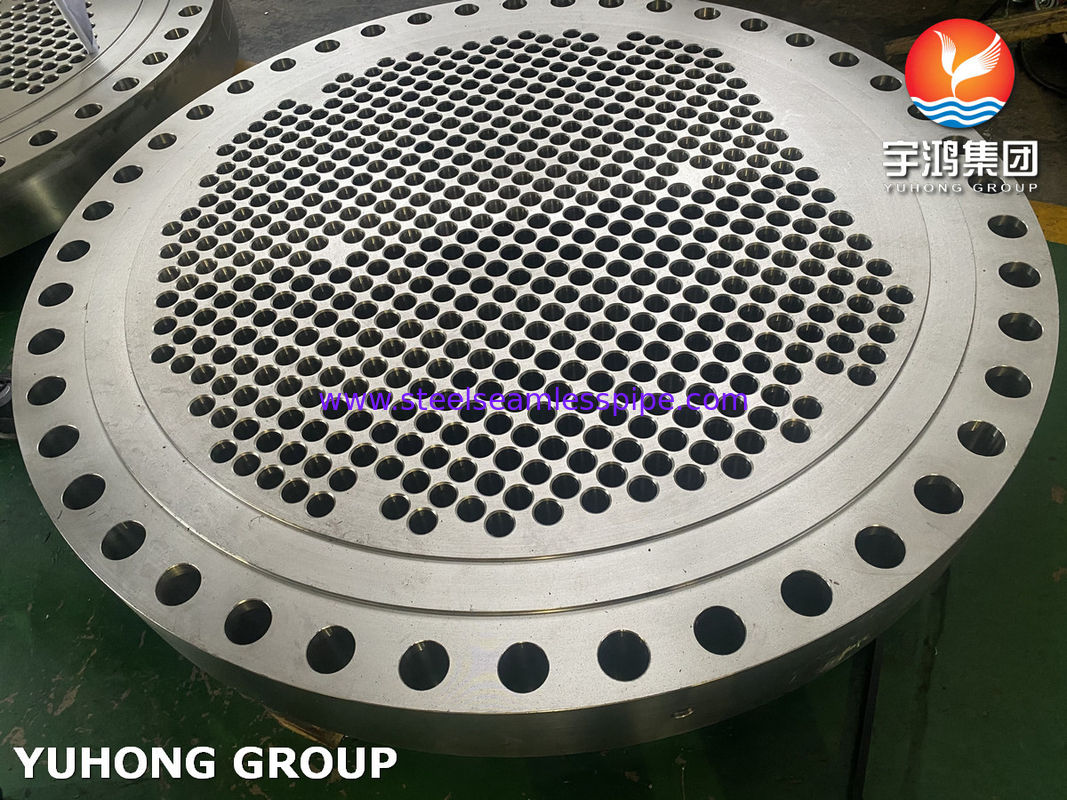

ورقة الأنابيب هي لوحة تستخدم لدعم الأنابيب في مبادل حرارة القشرة والأنابيب. يتم محاذاة الأنابيب بطريقة موازية ، وتدعمها وتحتفظ بها في مكانها بواسطة أوراق الأنابيب.ورقة الأنبوب هو لوحة دائرية التي تم فتحها بحيث يمكن أن أنابيب تناسب من خلال الفتحات.

المكافئات وأوراق الأنابيب هي كل من المكونات الحاسمة في مبادلات الحرارة ، لكنها تخدم أغراض مختلفة وتقع في أجزاء مختلفة من المعدات.

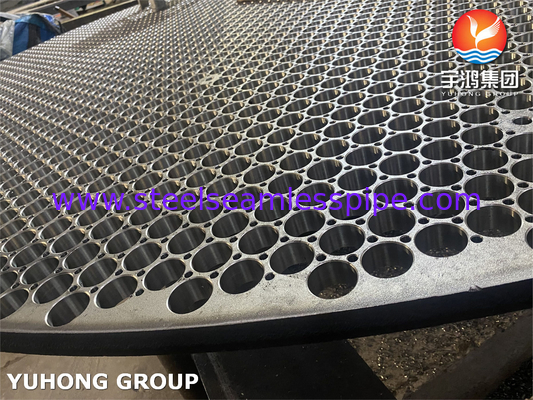

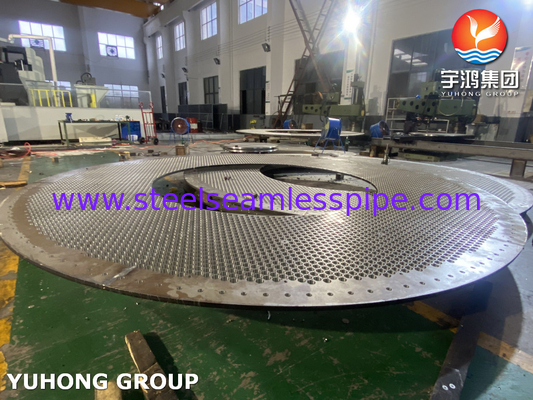

ورقة الأنابيب هي لوحة مسطحة مع ثقوب تم حفرها من خلالها ، والتي تستخدم لدعم وتثبيت الأنابيب في مكانها داخل الغلاف ومبادل حرارة الأنابيب.
يفرق صفيحة الأنبوب بين السوائل التي تحتاج إلى تسخين أو تبريد من بعضها البعض. يتدفق السائل الواحد عبر الأنابيب بينما يتدفق السائل الآخر حول الخارج (جانب القشرة).
وظيفتها الرئيسية هي توفير سلامة هيكلية والاحتفاظ بالأنبوبات في مكانها ، وضمان عدم وجود خلط بين السوائل.

عادة ما يتم تثبيت المدافعات داخل غلاف مقايض الحرارة للغلاف والأنبوب. وهي لوحات أو شرائح مثبتة عموديا على اتجاه تدفق السائل على جانب الغلاف.

هدفهم الرئيسي هو توجيه تدفق السائل من جانب القشرة عبر الأنابيب عدة مراتتحسين كفاءة نقل الحرارة عن طريق زيادة الاضطرابات وتقليل المناطق الميتة حيث سيكون نقل الحرارة ضئيلًا.

يمكن أن تمنع الأجهزة أيضاً اهتزاز الأنابيب بسبب الاهتزازات الناجمة عن التدفق ، وبالتالي تحمي الأنابيب من الضرر.

في حين أن ورقة الأنبوب ضرورية للحفاظ على الأنابيب في مكانها ومنع خلط السوائل ، فإن المدافع تعزز كفاءة نقل الحرارة من خلال توجيه تدفق السوائل من جانب القشرة عبر الأنابيب.

التطبيق

• مبادلات الحرارة والمكثفات
• أنظمة مياه البحر
• صناعة النفط والغاز
• المعالجة الكيميائية
• توليد الطاقة
• محطات تحلية المياه
• صناعة البتروكيماويات
• بناء السفن
