صفيحة أنابيب الصلب الكربوني المعتاد SA516 GR.70N مُبادل الحرارة

نظرة عامة

SA516 صفحة الأنابيب الصف 70يستخدم عادة في بناء مبادلات الحرارة وأوعية الضغط والغلايات، حيث تتمثل وظيفته في دعم الأنابيب، وضمان الختم السليم،وإدارة ظروف الضغط العالي ودرجة الحرارة العاليةأوراق الأنابيب هي مكون حاسم في مبادلات الحرارة، لأنها بمثابة الواجهة بين الأنابيب والغلاف، مما يسهل نقل الحرارة مع الحفاظ على سلامة الهيكل.

SA516 الصفحة الأنابيب 70 هي عنصر حاسم في حاوية الضغط ومبادلة الحرارة.ومقاومتها لدرجات الحرارة المعتدلة والضغوط تجعلها مثالية لمجموعة متنوعة من التطبيقات الصناعية، وخاصة في قطاعات الكيمياء والبتروكيماويات وتوليد الطاقة.قد تكون هناك حاجة إلى معالجات سطحية أو سبائك إضافية لضمان الأداء والموثوقية على المدى الطويل.

الخصائص الرئيسية للصفحة الصف SA516 الصف 70:

1خصائص المواد:

• المادة الأساسية: SA516 الصف 70 هو فولاذ الكربون مع محتوى منخفض نسبيا من الكربون وقوة تسحب جيدة. يستخدم عادة في الأوعية الضغطية،وإدراجها في ورقة أنبوب يضمن أن البنية يمكن أن تتحمل الضغوط العالية وتقلبات درجة الحرارة.
• قوة الشد: 70-90 ksi (485-620 MPa) التي توفر قوة كافية للتعامل مع الإجهادات الميكانيكية في أنظمة الضغط العالي.
• قوة الوصول: ≥ 38 ksi (260 MPa) ، مما يضمن أن أوراق الأنابيب يمكن أن تتعامل مع أحمال كبيرة دون تشوه دائم.
• التمدد: 20٪ على الأقل في 8 بوصات (200 مم) ، مما يضمن درجة معينة من المرونة والصلابة أثناء العمليات.
• صلابة: عادةً ما تكون ضمن نطاق 138 × 179 HB (Brinell) ، مما يوفر صلابة كافية لمقاومة التآكل والاصطدام.

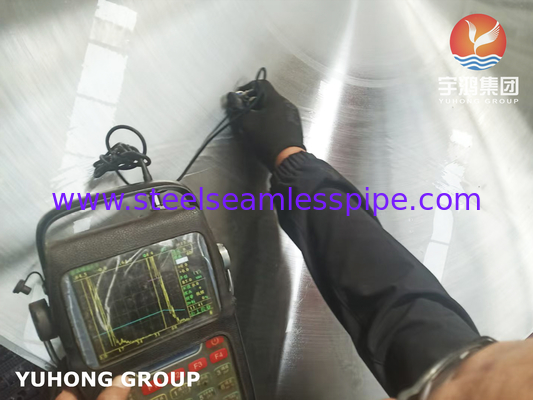

2تصنيع و معالجة:

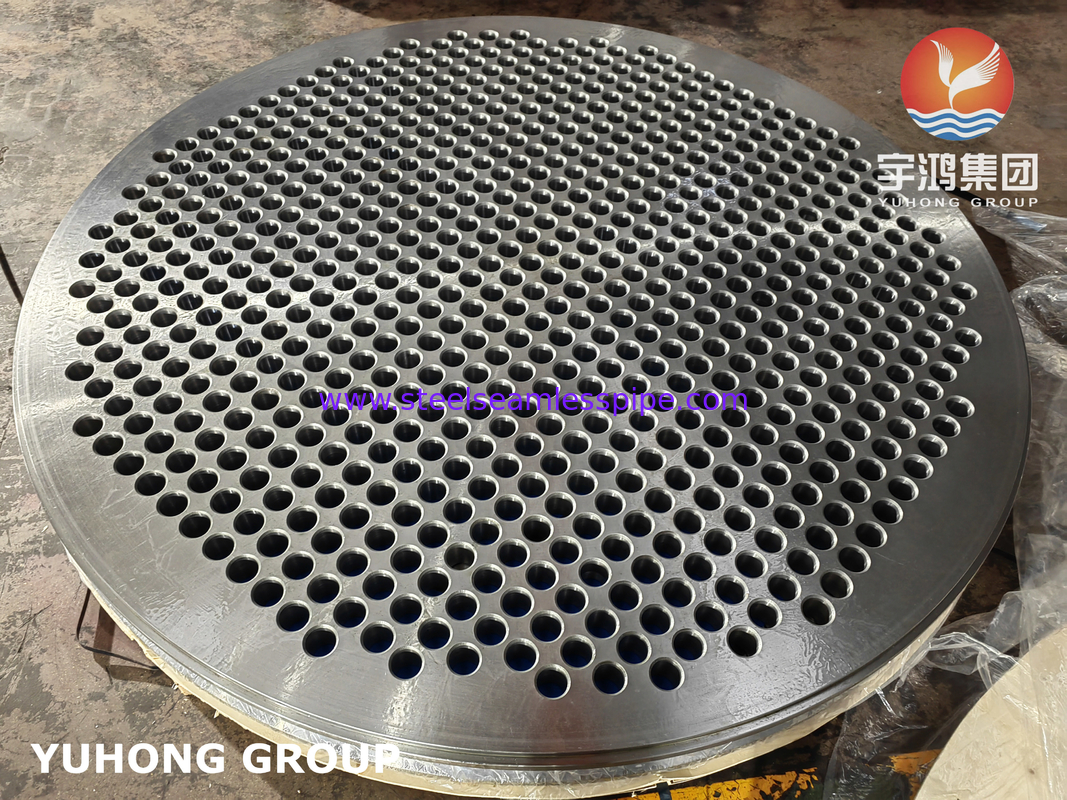

• بناء أوراق الأنابيب: عادة ما تكون أوراق الأنابيب صفيحة فولاذية سميكة صلبة أو جزء مزور يتم حفرها أو معالجتها لاستيعاب الأنابيب.يتم حفر الثقوب بعناية بدقة لضمان محاذاة مناسبة وتجنب التسرب في واجهة الأنابيب إلى الألواح.
• قابلية اللحام: SA516 الدرجة 70 معروفة بقدرتها على اللحام الجيدة ، والتي تعتبر حاسمة لتصنيع أوراق الأنابيب.يمكن لحام المادة باستخدام الطرق التقليدية مثل SMAW (حامق القوس المعدني المحمي)، SAW (التلحيم القوس الغارق) ، و GTAW (غاز التلفستين التلحيم القوس).
• المعالجة الحرارية: بعد التصنيع ، غالبًا ما يتم معالجة أوراق الأنابيب الحرارية (على سبيل المثال ، تطبيعها أو تخفيف الإجهاد) للحد من الإجهاد الداخلي وتحسين الصلابة.هذا مهم بشكل خاص في تطبيقات الضغط العالي حيث الشقوق أو العيوب يمكن أن تؤدي إلى الفشل.

3مقاومة التآكل:

• في حين أن SA516 الدرجة 70 لديها بعض المقاومة المتأصلة للتآكل العام، أوراق الأنابيب التي تتعرض للمواد الكيميائية القاسية أو البيئات التآكل قد تتطلب طلاءات إضافية،أو سبائك مقاومة للتآكل لخدمة طويلة الأمد.
• بالنسبة للتطبيقات في البيئات التي يكون فيها التآكل مصدر قلق ، قد تكون هناك حاجة إلى علاجات سطحية إضافية أو استخدام سبائك مثل Inconel أو Hastelloy للأنابيب.

4الأداء الميكانيكي تحت الضغط:

• مقاومة الضغط العالي: يجب أن تتحمل ورقة الأنابيب الضغط الداخلي للسائل الذي يدور من خلال الأنابيب.يضمن أن أوراق الأنابيب يمكن أن تتحمل ضغط داخلي كبير دون فشل.
• مقاومة درجات الحرارة: مناسب لتطبيقات درجات الحرارة المتوسطة إلى العالية ، عادة في نطاق 400 ° F إلى 850 ° F (200 ° C إلى 450 ° C) ، وهو أمر شائع في مبادلات الحرارة والغلاد.

5اعتبارات التصميم:

• سمك: أوراق الأنابيب المصنوعة من SA516 الصف 70 متوفرة في سمك مختلف ، اعتمادًا على متطلبات الضغط وحجم المبادل الحراري أو وعاء الضغط.يمكن أن تتراوح سمكها من بضعة بوصات إلى أكثر من قدم.

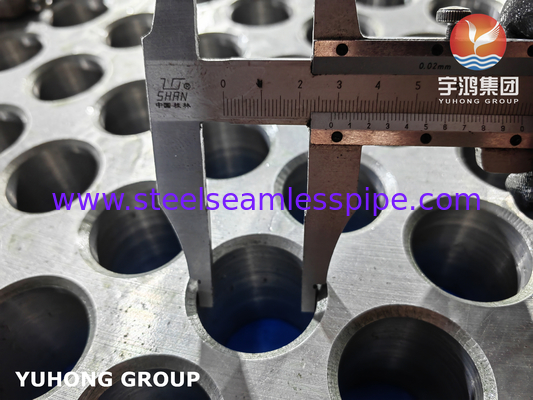

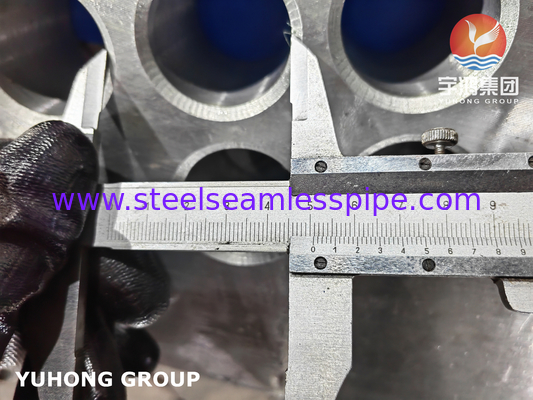

• أنماط الثقب: تصميم نمط الثقب (ترتيب الأنابيب) وحجم الثقب أمر بالغ الأهمية لأداء صفيحة الأنابيب. عادة ما يتم ترتيب الأنابيب في مساحة دائرية أو مربعة ،مع قطرات ثقب دقيقة لضمان تناسب مناسب.
• سطح الختم: عادة ما يتم معالجة سطح الختم في ورقة الأنابيب إلى نهاية ناعمة لمنع التسرب وضمان إغلاق الأنابيب بشكل صحيح.قد تتطلب أيضا غطاء أو عنصر الختم لمنع تسرب بين الأنابيب وشريحة الأنابيب.

الخصائص الميكانيكية

التكوين الكيميائي

التطبيقات:

• مبادلات الحرارة:تستخدم في كل من مقايضات الحرارة ذات القشرة والأنابيب ومبردة بالهواء حيث تكون ورقة الأنابيب هي الجزء الحاسم الذي يحافظ على الأنابيب في مكانها.
• أوعية الضغط:في أحواض الضغط، تعمل الأنبوبات كقسمة تفصل الغرف المختلفة، وغالبا ما تستخدم في الغلايات البخارية، والمفاعلات، ومبادلات الحرارة في البتروكيماويات، وتوليد الطاقة،والصناعات الكيميائية.
• الغلايات:أوراق الأنابيب حيوية في الغلايات البخارية، حيث أنها تحتفظ بعقدة الأنابيب في مكانها مع مقاومة التوسع الحراري والضغط الناتج عن توليد البخار.
