صفيحة دعم الصلب الكربوني ASME SA36 لتطبيق مبادلة الحرارة

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YUHONG
إصدار الشهادات:	ASME, PED, TUV, ABS, DNV, GL , LR , KR, BV, CCS, COST, ISO
رقم الموديل:	أسمي SA36

شروط الدفع والشحن:

الحد الأدنى لكمية:	1ص
الأسعار:	قابل للتفاوض
تفاصيل التغليف:	حالة خشبية رقائق / البليت / حسب الطلب
وقت التسليم:	يعتمد على الكمية
شروط الدفع:	T/T، L/C
القدرة على العرض:	حسب طلب الزبون

اتصل

جميع المنتجات

أنابيب الفولاذ المقاوم للصدأ غير الملحومة (277)

أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (269)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (128)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (27)

أنبوب الإبرة (86)

أنبوب الزعنفة (596)

مبادلة الحرارة (10)

أنبوب مبادل حراري (419)

حزمة أنابيب المبادل الحراري (37)

ورقة أنابيب المبادل الحراري (117)

يربك المبادل الحراري (35)

مكيف الهواء (7)

ضغط الأوعية (2)

أنابيب ملحومة من الفولاذ المقاوم للصدأ (57)

أنبوب ملحوم من الفولاذ المقاوم للصدأ (113)

نيكل سبيكة أنبوب (258)

أنبوب سبائك النيكل (75)

أنبوب سبائك النحاس (210)

أنبوب سبائك الصلب (173)

أنبوب التيتانيوم (9)

أنبوب صلب صلب (153)

أنبوب المرجل (138)

تركيب الصلب (784)

شفة الصلب (574)

آحرون (384)

مفصلة وصف المنتج

المواصفات:

أسمي SA36

NDT:

يوتا ، بى تى MT

الدرجة:

أ 36

التطبيق:

مبادل حراري ، غلاية ، وعاء ضغط ، مفاعل كيميائي ، محطة توليد كهرباء ، طاقة ، بتروكيماويات

إبراز:

صفيحة دعم محول الحرارة من الفولاذ الكربوني,صفيحة دعم الصلب الكربوني ASME SA36,لوحة دعم ASME SA36

ASME SA36 Carbon Steel Support Plate

ASME SA36 Support Plate

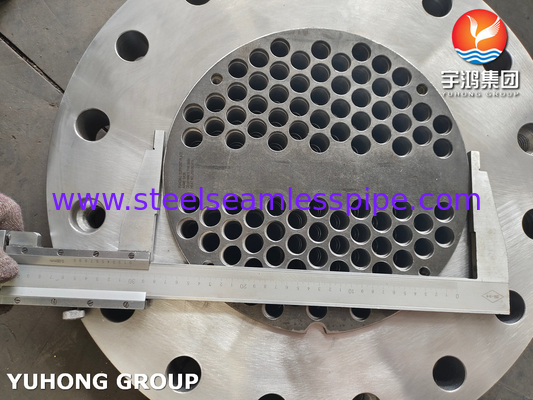

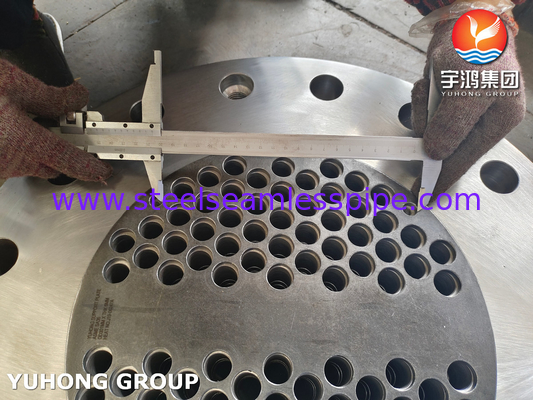

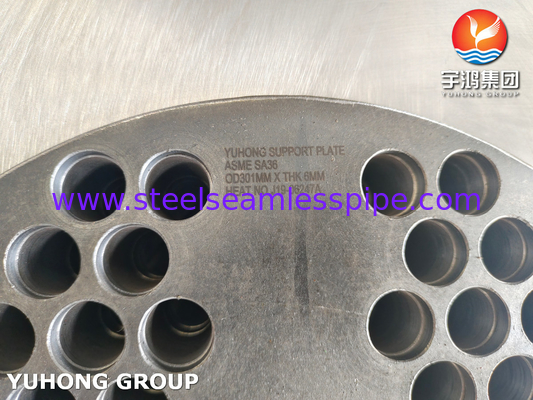

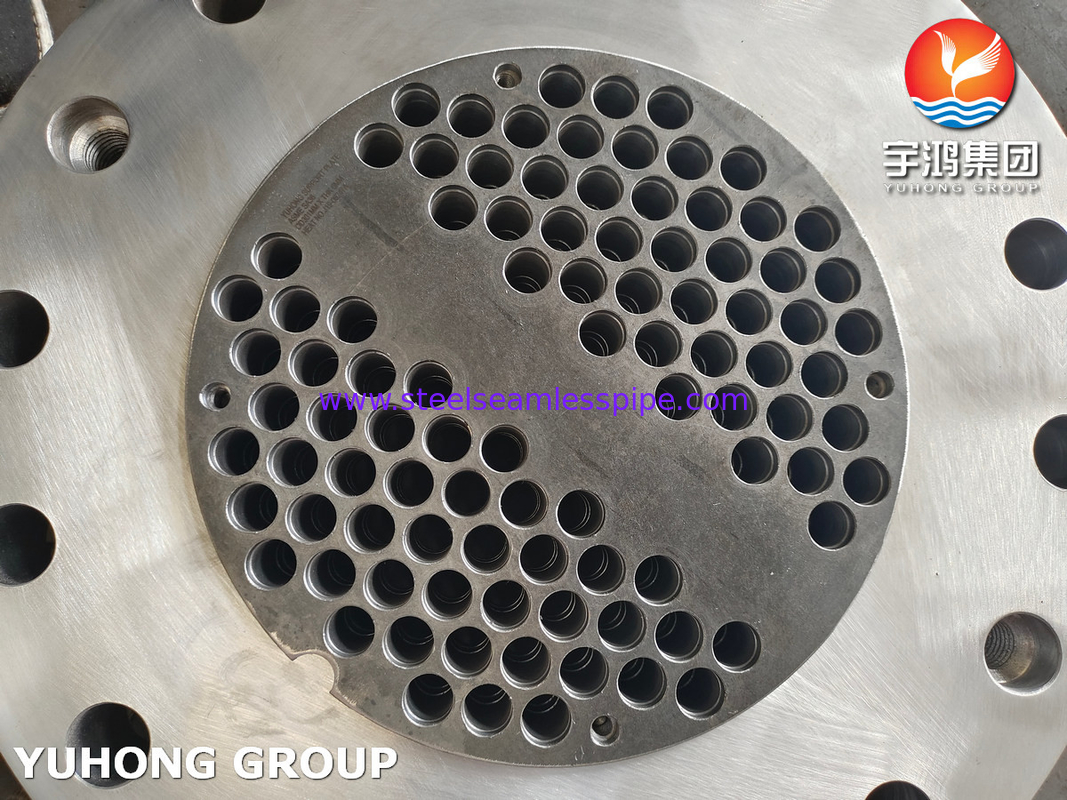

صفيحة دعم الصلب الكربوني ASME SA36 لتطبيق مبادلة الحرارة

يتضمن مبادل الحرارة الأنابيب لوحة دعم تقع في الطرف السفلي من المساحة التي تمتد من خلالها أنابيب مبادل الحرارة.تتضمن اللوحة ألواح الدعم العلوية والسفلية التي تشكل مساحة للدعم التي تمتد من خلالها أنابيب المبادل الحراري.

يتم تقسيم مساحة القشرة إلى العديد من القنوات بواسطة جدران الحائط. لكل قناة مدخل ومخرج خاص بها لإجراء تدفق وسط التبريد.اتجاه تدفق وسط التبريد في كل قناة هو عكس أن من قناة مجاورةيتم تشكيل أجزاء من لوحة الدعم من سبيكة الحديد التي تحتوي على الألومنيوم والتي تم إنتاجها بواسطة مسحوق معدني.

تعمل لوحات الدعم كحاجز داخل المبادل الحراري، مما يتسبب في تغيير اتجاه السائل وخلق الاضطراب.هذه الاضطرابات تحسن كفاءة نقل الحرارة من خلال تعزيز مزيج أفضل وتقليل تشكيل المناطق الراكدةتصميم وموضع لوحات الدعم يلعب دورا حيويا في تحسين مسار التدفق وتعظيم نقل الحرارة.

التركيب الكيميائي لـ SA36

الدرجة	ج	نعم	م	(ب)	S
أيه إس تي إم أيه 36	0.25 على الأكثر	0.4 على الأكثر	0.8-12	0.035 على الأكثر	0.035 على الأكثر

المواد المكافئة

إين	الولايات المتحدة الأمريكية	GB	ب.س.	الـ JIS	إيزو	هو
Fe360D2، S235J2G4	A36	Q235D	40EE	SM 400 A	Fe 360B	IS 226

المتطلبات الميكانيكية

قوة الشد، كيس [MPa]	قوة الصعود، دقيقة، كيس [MPa]	الطول في 200 ملم، دقيقة، %	الطول في 50 ملم، دقيقة، %
58-80 [400-550]	36 [250]	20	23

ما هو دور لوحة دعم المبادل الحراري؟

1الدور الداعم: يمكن لوحة دعم المبادل الحراري أن تدعم وزن المبادل الحراري بأكمله ،حتى تتمكن من العمل بشكل مستقر في مختلف البيئات القاسية ومنع المبادل الحراري من الاهتزاز والتواء.

2دور التثبيت: يمكن لوحة دعم المبادل الحراري تثبيت المبادل الحراري بشكل ثابت على الأساس لمنعه من التحرك بسبب الاهتزاز والصدمة أثناء تشغيل المبادل الحراري.

3. دور التوازن في الحمل: يمكن لوحة دعم مبادل الحرارة أن توازن وزن الطاقة المحتملة للأنابيب والمعدات ، وتقليل الحمل على مبادل الحرارة ،وحمايتها من الضرر المفرط من القوة الخارجية.

يمكن أن نرى أن لوحة دعم المبادل الحراري تلعب دورا حيويا في المبادل الحراري.فقط لوحة الدعم التي تم اختيارها وتثبيتها بشكل صحيح يمكن أن تضمن التشغيل الطبيعي والاستقرار طويل الأجل للمبادل الحراري، مع تحسين معدل استخدام الطاقة الحرارية، وتوفير الطاقة والحد من الانبعاثات، وخفض تكاليف المواد الخام.

باختصار، لوحة دعم المبادل الحراري هو جزء مهم من المبادل الحراري، ودورها واضح جدا.فقط الاختيار الصحيح وتركيب لوحة الدعم يمكن أن تضمن التشغيل مستقرة على المدى الطويل من مبادل الحرارة والاستفادة الفعالة وتوفير الطاقة من الطاقة الحرارية.

SA36 الخصائص الحرارية

التوصيل الحراري

50 W/m-K

SA36 قوة الشد

قوة الشد

190 ج.ب.أ.

صفيحة دعم الصلب الكربوني ASME SA36 لتطبيق مبادلة الحرارة 0
