ASME SA516 Gr.70 صفيحة الصلب الصلبة للدخان والصفائح الداعمة للوعاء تحت الضغط

تفاصيل المنتج:

مكان المنشأ:	الصين
اسم العلامة التجارية:	YUHONG
إصدار الشهادات:	ASME II, ASME III, ABS, LR, DNV, GL , BV, CCS, KR, NK, TUV, PED, GOST, ISO , TS
رقم الموديل:	الصفيحة الصفيحة من الصلب الكربوني

شروط الدفع والشحن:

الحد الأدنى لكمية:	1ص
تفاصيل التغليف:	حالة خشبية رقائق / البليت
وقت التسليم:	7 أيام
شروط الدفع:	الاعتماد المستندي، تي/تي

اتصل

جميع المنتجات

أنابيب الفولاذ المقاوم للصدأ غير الملحومة (277)

أنبوب غير ملحوم من الفولاذ المقاوم للصدأ (269)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (128)

أنبوب مزدوج من الفولاذ المقاوم للصدأ (27)

أنبوب الإبرة (86)

أنبوب الزعنفة (596)

مبادلة الحرارة (10)

أنبوب مبادل حراري (419)

حزمة أنابيب المبادل الحراري (37)

ورقة أنابيب المبادل الحراري (117)

يربك المبادل الحراري (35)

مكيف الهواء (7)

ضغط الأوعية (2)

أنابيب ملحومة من الفولاذ المقاوم للصدأ (57)

أنبوب ملحوم من الفولاذ المقاوم للصدأ (113)

نيكل سبيكة أنبوب (258)

أنبوب سبائك النيكل (75)

أنبوب سبائك النحاس (210)

أنبوب سبائك الصلب (173)

أنبوب التيتانيوم (9)

أنبوب صلب صلب (153)

أنبوب المرجل (138)

تركيب الصلب (784)

شفة الصلب (574)

آحرون (384)

مفصلة وصف المنتج

اسم المنتج:	يربك / لوحة الدعم	المعيار:	أيه إس إم إيه 516، أيه إس إم إيه SA516
المواد:	الصف 70، 70N	الشكل:	حسب طلب العميل
الحجم:	حسب طلب العميل
إبراز:	الصفيحة الصافية ASME SA516 Gr.70,ألواح دعم الغلاية والسفن الضغطية,الصفيحة الصلبة الصلبة الصلبة الصلبة الصلبة الصلبة , Boiler And Pressure Vessel Support Plates , ASME SA516 Gr.70 Steel Baffle Plate

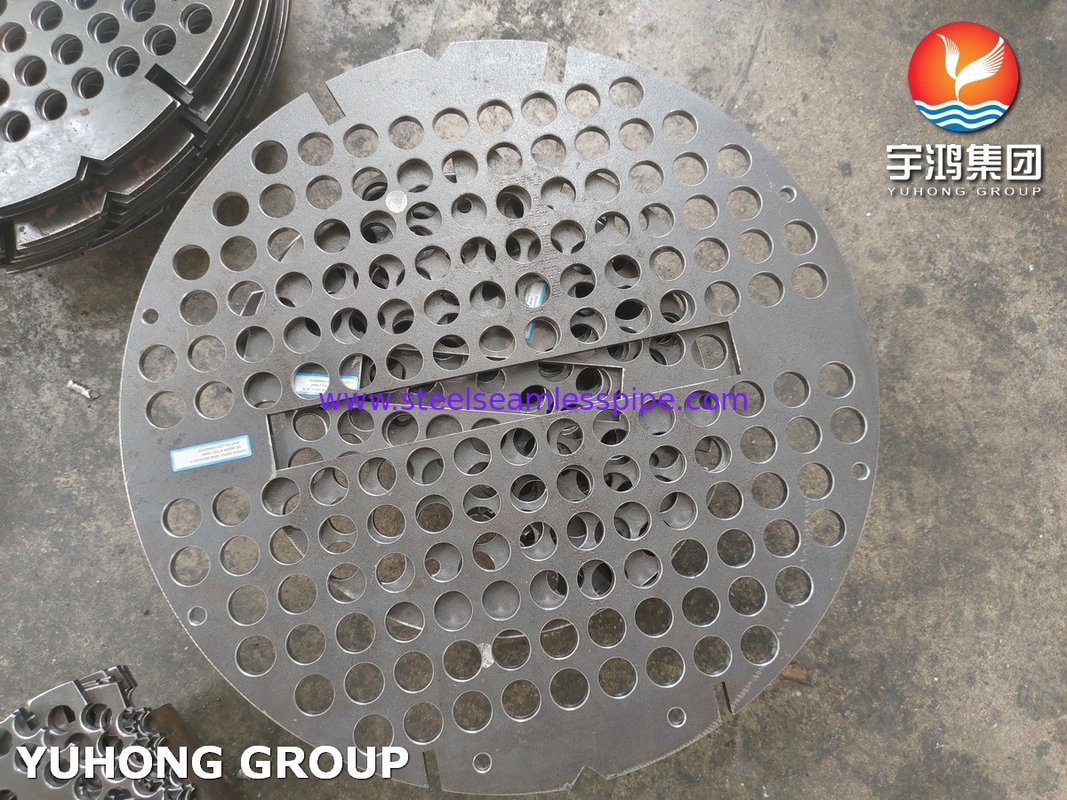

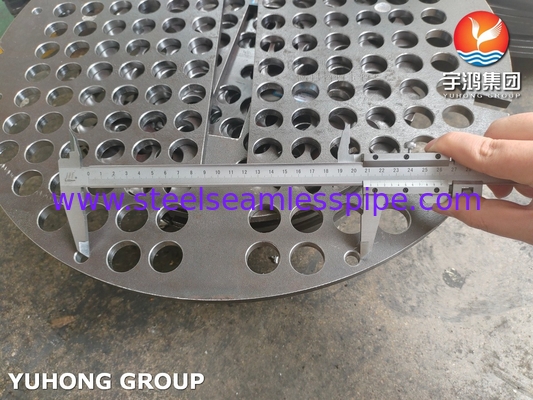

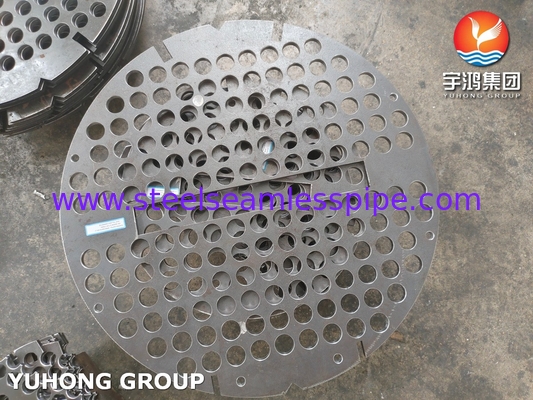

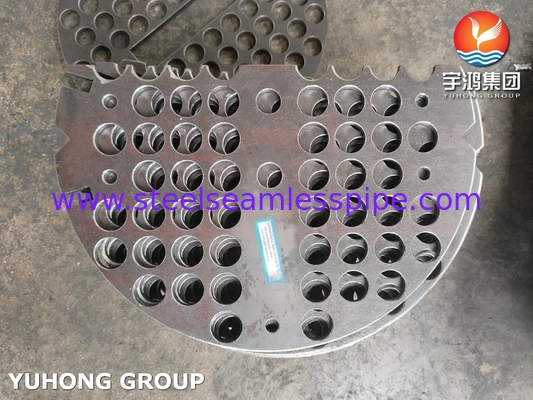

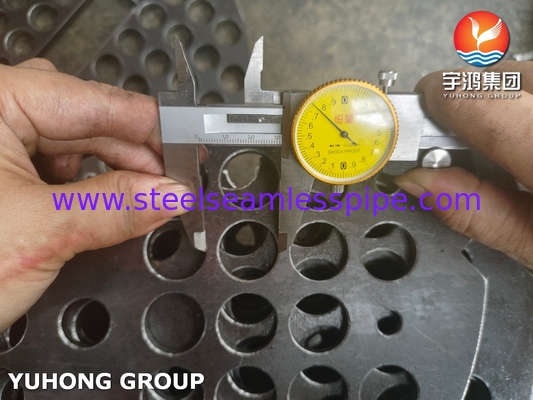

ASME SA516 GR.70 صفيحة دعم الصمام من الفولاذ الكربوني لأوعية الضغط

ASME SA516 Gr. 70 هو صفيحة فولاذ الكربون عالية الجودة تستخدم عادة في تصنيع الأوعية الضغطية ومكونات المرجل الصناعي. مع خصائصها الميكانيكية الممتازة،بما في ذلك المقاومة الجيدة للشد والصلابة، هذه المادة مناسبة بشكل خاص للتطبيقات في البيئات التي تتطلب مرونة ضد تقلبات الضغط ودرجة الحرارة.هذه الألواح مصممة لتوفير الدعم الهيكلي وتوجيه تدفق السوائل، وضمان أداء تشغيلي مثالي. قدرتها على تحمل الإجهاد والتعب تجعلها خيارًا شائعًا في الصناعات مثل النفط والغاز ومعالجة الكيماويات وتوليد الطاقة

الصف المكافئ للصفحة الصف 70 من ASME SA516

المعيار البريطاني	المعيار الأوروبي	ASTM/ASME	DIN
BS1501-224-490A/B	EN10028 P355GH	A/SA516 الصف 70	‬‬

المتطلبات الكيميائية لوحة الصف 70 من ASME SA516

العنصر	التركيب %
	الدرجة 55 [درجة 380]	الدرجة 60 [الدرجة 415]	الدرجة 65 [الدرجة 450]	الدرجة 70 [الدرجة 485]
الكربون، a،b:
[12.5 ملم] وأقل	0.18	0.21	0.24	0.27
أكثر من 1⁄2 بوصة إلى 2 بوصة [12.5 إلى 50 مم] ، بما في ذلك	0.20	0.23	0.26	0.28
أكثر من 2 بوصة إلى 4 بوصات [50 إلى 100 مم] ، بما في ذلك	0.22	0.28	0.25	0.30
أكثر من 4 إلى 8 بوصات [100 إلى 200 مم] ، بما في ذلك	0.24	0.27	0.29	0.31
أكثر من 8 بوصات	0.26	0.27	0.29	0.31
المانغنيز b:
[12.5 ملم] وأقل
تحليل الحرارة	0.60 ′′ 090	0.60 ∙ 0.90 سي	0.85 ¢1.20	0.85 ¢1.20
تحليل المنتج	0.55 ′′ 098	0.55 ¥0.98 سي	0.79 ¢1.30	0.79 ¢1.30
أكثر من نصف بوصة
تحليل الحرارة	0.60 ′′ 120	0.85 ¢1.20	0.85 ¢1.20	0.85 ¢1.20
تحليل المنتج	0.55130	0.79 ¢1.30	0.79 ¢1.30	0.79 ¢1.30
الفوسفور، ماكس أ	0.25	0.25	0.25	0.25
الكبريت، ماكس أ	0.25	0.25	0.25	0.25
السيليكون
تحليل الحرارة	0.15 ٠40	0.15 ٠40	0.15 ٠40	0.15 ٠40
تحليل المنتج	0.13 ′′ 045	0.13 ′′ 045	0.13 ′′ 045	0.13 ′′ 045
a ينطبق على كل من تحليلات الحرارة وتحليلات المنتجات. b لكل خفض بنسبة 0.01 نقطة مئوية أقل من الحد الأقصى المحدد للكربون ، يسمح بزيادة بنسبة 0.06 نقطة مئوية فوق الحد الأقصى المحدد للمنجانيز ، بحد أقصى 1.50٪ عن طريق تحليل الحرارة و 1.60٪ عن طريق تحليل المنتج. c الصف 60 لوحات 1⁄2 بوصة [12.5 ملم] وأقل في السماكة يمكن أن تحتوي على 0.85 ٪ من المنغنيز في التحليل الحراري، و 0.79 ٪ من المنغنيز في تحليل المنتج.

متطلبات السحب للصفحة الصف 70 من ASME SA516

الصينية A516	الدرجة 55 [380]	الدرجة 60 [415]	الدرجة 65 [450]	الدرجة 70 [485]
قوة الشد، ksi [MPa]	5575 [380515]	60 ¢80 [415 ¢ 550]	65 ¢85 [450 ¢585]	70 ¢90 [485 ¢620]
قوة الصعود، دقيقة، a ksi [MPa]	30 [205]	32 [220]	35 [240]	38 [260]
الطول في [200 ملم]، دقيقة، % b	23	21	19	17
الطول في 50 ملم، دقيقة، % b	27	25	23	21
a يتم تحديدها إما عن طريق طريقة 0.2٪ أو طريقة 0.5٪ من التوسع تحت الحمل. b انظر المواصفات A20/A20M لتعديل التمدد.

مزايا لوحة ASME SA516 Gr. 70:

التكلفة الفعالة: أكثر بأسعار معقولة للمشاريع الكبيرة.
سهولة التصنيع: قابلية اللحام والتشكيل الممتازة.
أداء جيد: خصائص ميكانيكية كافية لتطبيقات مختلفة.
التنوع: مناسبة لمجموعة من الصناعات حيث مقاومة التآكل القصوى ليست المشكلة الرئيسية.

مواد أخرى

نوع المواد	المتطلبات التقنية * حسب
الفولاذ المقاوم للصدأ مزدوج	ASTM/ASME SA182 F44، F45، F51، F53، F55، F60، F61
الفولاذ المقاوم للصدأ	ASTM/ASME SA182 F304,304L,F316,316L,F310,F317L,F321,F347
فولاذ الكربون	ASTM/ASME A105، A350 LF1، LF2، A266، A694، A765 Gr2
الفولاذ المسبوب	ASTM/ASME SA182 F1، F5، F9، F11، F12، F22، F51، A350-LF3
التيتانيوم	ASTM/ASME SB381، Gr.1(جري)2(جري)5(جري)7(جري)12(جري)16
النحاس النيكل	ASTM/ASME SB151، UNS 70600 ((Cu-Ni 90/10) ، 71500 ((Cu-Ni 70/30)
النحاس، النحاس	ASTM/ASME SB152 UNS C10100، C10200،C10300،C10800,C12200
سبائك النيكل	ASTM/ASME SB169,SB171, SB564, UNS 2200, UNS 4400, UNS 8825 UNS 6600 ، UNS 6601 ، UNS 6625
سبيكة 20	ASTM/ASME SB472 UNS 8020
(هاستيلوي)	ASTM/ASME SB564, UNS10276 (C 276)
مواد مغلفة	ASTM/ASME SB898, SB263, SB264 أو أقرب التغطية المتفجرة، تصنيع مواد من 2 في 1 أو 3 في 1.
مواد مغلفة	التيتانيوم- الفولاذ، النيكل- الفولاذ، التيتانيوم- النحاس، الفولاذ المقاوم للصدأ - الفولاذ الكربوني - السبائك - الفولاذ الخ

التطبيق

أوعية الضغط:
- يستخدم كمكونات داخلية لتوجيه تدفق السائل وتعزيز الخلط ، وبالتالي تحسين كفاءة الوعاء.
الغلايات:
- تستخدم في غلايات البخار لدعم أسطح نقل الحرارة وإدارة تدفق المياه.
مبادلات الحرارة:
- وظيفة كجهاز تحريك في مبادلات الحرارة لتحسين الكفاءة الحرارية من خلال توجيه تدفق السائل ومنع الاضطرابات.
المعالجة الكيميائية:
- تستخدم في المفاعلات ووحدات التخزين للمساعدة في خلط وتفاعل المواد الكيميائية مع توفير سلامة هيكلية.
صناعات النفط والغاز:
- تطبق في أجهزة الفصل والخزانات لتسهيل فصل النفط والغاز والماء ، مما يضمن التشغيل الفعال تحت الضغط العالي.
محطات الطاقة:
- تستخدم في كل من محطات الطاقة النووية والوقود الأحفوري كجزء من أنظمة التبريد وأنظمة استرداد الحرارة لضمان أداء مثالي.
مرافق معالجة المياه:
- تعمل كمكونات أساسية في أجهزة التوضيح وحاويات الرواسب للمساعدة في تحسين نوعية المياه من خلال إدارة تدفق فعالة.
صناعة الأغذية والمشروبات:
- قد تتطلب بعض التطبيقات صفائح SA516 Gr. 70 لدعم هيكلي في العمليات المتخصصة ، شريطة تطبيق طلاء مناسب لمقاومة التآكل.
صناعة الأدوية:
- في بعض الحالات، يتم استخدامها في المفاعلات والأوعية، مما يضمن هياكل دعم قوية ودائمة.
